Промышленный осевой вентилятор ВО-46-130 №4 Укрвентсистемы

Вентиляторы ВО-46-130 №4-12,5

Вентилятор ВО-46-130 №4 – это осевой вентилятор среднего давления, специально разработанный для эффективного перемещения воздушных масс и неагрессивных газовых смесей. Устройство изготовлено компанией «Укрвентсистемы», что гарантирует высокое качество сборки и долговечность изделия. Благодаря точной инженерной проработке и современным технологиям, применяемым на заводе «Укрвентсистемы», вентилятор находит широкое применение в промышленных, коммерческих и сельскохозяйственных сферах, обеспечивая бесперебойную работу систем вентиляции, кондиционирования и воздушного отопления.

Сферы применения вентилятора ВО-46-130 №4

Вентилятор, произведённый на предприятии «Укрвентсистемы», характеризуется высокой производительностью и надёжностью. Он широко используется:

В системах промышленной вентиляции, кондиционирования и воздушного отопления;
В технологических процессах на производственных предприятиях;
В сельском хозяйстве (теплицы, коровники, птичники, овощехранилища);
В оборудовании для охлаждения, таких как градирни и холодильные установки;
В сушильных и покрасочных камерах;
В общественных и коммерческих учреждениях, включая предприятия пищевой промышленности.

Благодаря высокому уровню исполнения, вентилятор ВО-46-130 №4 от «Укрвентсистемы» способен обеспечить оптимальный воздухообмен.

Технические характеристики

Производство вентилятора ВО-46-130 №4 осуществляется по строгим стандартам, принятым на заводе «Укрвентсистемы». Основные параметры устройства включают:

Диаметр рабочего колеса: 4 дм, что обеспечивает оптимальный аэродинамический поток;
Частота вращения рабочего колеса (n): 1500 об/мин, позволяющая достигать высокой производительности;
Потребляемая мощность электродвигателя (N): 0,37 кВт, что делает устройство энергоэффективным.

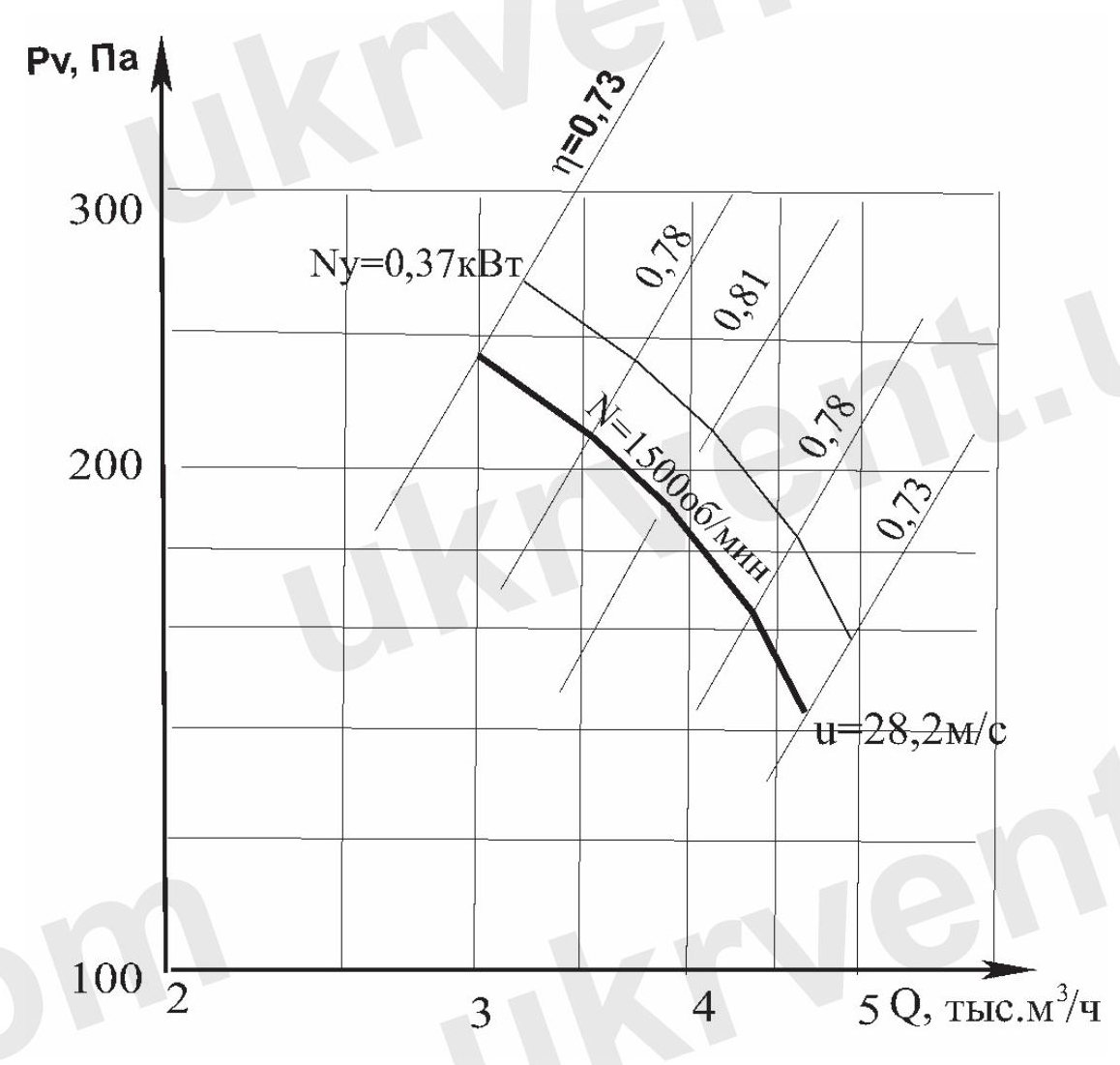

Q – производительность по воздуху, 10³ м³/ч;

Pv – полное давление, Па;

η – коэффициент полезного действия (КПД);

n – частота вращения рабочего колеса, об/мин;

N – потребляемая мощность двигателя, кВт.

Эти характеристики подтверждают, что вентилятор от «Укрвентсистемы» сочетает в себе высокую эффективность и надёжность, а строгий контроль качества на всех этапах производства позволяет гарантировать долгий срок службы устройства.

Вентилятор осевой	Частота вращения рабочего колеса синхронная, об/мин	Установочная мощность электродвигателя Ny, кВт	Частота вращения синхронная электродвигателя, об/мин	Масса вентилятора с двигателем max, кг		Масса вентилятора без двигателя max, кг
				с горизонтальной осью вращения	с вертикальной осью вращения	с горизонтальной осью вращения	с вертикальной осью вращения
Вентилятор осевой ВО46-13,0 №4	1500	0,37	1500	25,5	41	20	35,5

ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО46-130 №4

Вентилятор	Частота тока, Гц	Частота вращения рабочего колеса, синхронная, об/мин	Суммарный уровень звуковой мощности, дБ, не более	Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
Вентилятор	Частота тока, Гц	Частота вращения рабочего колеса, синхронная, об/мин	Суммарный уровень звуковой мощности, дБ, не более	63	125	250	500	1000	2000	4000	8000
Осевой вентилятор ВО 46-130 №4	50	1500	101	79	82	99	100	97	91	88	78

Конструкция и особенности исполнения

Вентилятор осевой ВО-46-130-01 с горизонтальной осью вращения

Вентилятор осевой ВО-46-130-02 с вертикальной осью вращения

1 – корпус; 2 – колесо рабочее; 3 – спрямляющий аппарат; 4 – двигатель; 5 – лючок обслуживания; 6 – гибкая вставка

Обозначение вентилятора	Dк	D	D1	А	А1	в	81	L	н	Н1	d	L	n
Вентилятор ВО-46-130-4-01	400	404	430	194	125	440	396	267	602	300	7х10	134	10
Вентилятор ВО 46-130-4-02	400	404	430	–	–	–	–	540	335	–	7х10		12

Основными элементами конструкции вентилятора являются:

Цилиндрический корпус, изготовленный из стали обыкновенного качества ст3;
Рабочее колесо с аэродинамически оптимизированными лопатками, что обеспечивает высокий коэффициент полезного действия;
Спрямляющий аппарат, улучшающий распределение потока и повышающий эффективность работы;
Электродвигатель мощностью 0,37 кВт 1500об/мин.

Вентилятор выпускается в соответствии с конструктивной схемой исполнения К+СА (рабочее колесо + спрямляющий аппарат). «Укрвентсистемы» предлагает два варианта исполнения лопаток:

I исполнение (угол 36°) – оптимальное для стандартных вентиляционных систем;
II исполнение (угол 51°) – для систем, где требуется усиленный воздушный поток.

Для снижения уровня вибрации и шума при работе предусмотрена возможность установки гибких круглых вставок. Это делает устройство ещё более привлекательным для клиентов, которые ценят комфорт и низкий уровень эксплуатационного шума.

Условия эксплуатации и гарантии

Вентилятор ВО-46-130 №4 от «Укрвентсистемы» предназначен для эксплуатации в условиях, где отсутствуют агрессивные вещества, способные разрушающе воздействовать на углеродистую сталь. Допустимое содержание твердых частиц в воздухе не должно превышать 0,01 г/м³. Запрещается использовать вентилятор в среде с высокой запылённостью или наличием липких и волокнистых частиц.

Рабочие температурные диапазоны:

Температура перемещаемого воздуха: до +40°C;
Температура окружающей среды: от -40°C до +40°C.

Устройство соответствует климатическому исполнению «У» и предназначено для эксплуатации во 2-й категории размещения по ГОСТ 15150.

Преимущества

Покупка вентилятора ВО-46-130 №4 у «Укрвентсистемы» – это инвестиция в качество и надёжность. Компания предлагает:

Современные технологии производства, позволяющие создавать устройства с высокими эксплуатационными характеристиками и долговечностью.
Индивидуальный подход к каждому клиенту, благодаря чему можно подобрать оптимальное решение для специфических задач в сфере вентиляции и кондиционирования.

Укрвентсистемы всегда стремятся обеспечить максимальную удовлетворённость клиентов, предлагая конкурентоспособные цены, высокое качество продукции.

Вентилятор ВО-46-130 №4 – это надежное устройство, изготовленное компанией «Укрвентсистемы», лидером в области производства промышленного вентиляционного оборудования. Высокая производительность, продуманная конструкция и удобство эксплуатации делают его отличным выбором для промышленных, коммерческих и сельскохозяйственных объектов.
