Промышленные осевые вентиляторы ВО 34-161 №5, ВО 34-161 №6,3, ВО 34-161 №8, ВО 34-161 №10, ВО 34-161 №12,5 производства компании “Укрвентсистемы” представляют собой высокоэффективное оборудование, предназначенное для обеспечения надежной вентиляции в промышленных и технологических системах. Они отличаются высокой производительностью, долговечностью и адаптированы к эксплуатации в различных климатических условиях.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ВО 34-161

Вентиляторы ВО 34-161 выполнены по схеме ВО «К+СА» и включают в себя:

Корпус – сварная конструкция из листового проката, состоящая из обечайки, двух фланцев и спрямляющего аппарата.
Спрямляющий аппарат – обеспечивает равномерное распределение воздушного потока, состоит из 17 лопаток.
Рабочее колесо – сварная конструкция с 12 лопатками, устанавливаемая непосредственно на вал электродвигателя.
Коллектор – предназначен для входа перемещаемой среды, состоит из обечайки, двух фланцев и кока.

Все элементы конструкции могут быть изготовлены из следующих материалов:

углеродистая сталь,
нержавеющая сталь,
разнородные металлы,
алюминиевые сплавы,
титановые сплавы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВО 34-161

Вентиляторы ВО 34-161 обеспечивают перемещение газовоздушных смесей с температурой от -40°C до +40°C, с допустимым содержанием твердых примесей до 0,01 г/м³. Производительность и полное давление зависят от угла установки лопаток рабочего колеса, который может изменяться в диапазоне от -10° до +10° с шагом 5°.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО 34-161 №5

Угол поворота лопаток	-10	-5	0	5	10
Тип электродвигателя	АИР	АИР	АИР	АИР	АИР
Мощность электродвигателя Nдв, кВт	0,55	0,75	0,75	1,1	1,1
Частота вращения электродвигателя nдв, об/мин	1500	1500	1500	1500	1500
Производительность ηmax, 10³м³/час	1,32	1,63	1,9	2,17	2,38
Производительность в рабочей зоне, 10³м³/час	1,04-1,68	1,28-2,09	1,53-2,51	1,82-2,95	2,06-3,35
Полное давление ηmax, Па	252	270,6	298	326	351
Полное давление в рабочей зоне, Па	263-33	289-55	314-77	336-101	355-128

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО 34-161 №6,3

Угол поворота лопаток	-10	-5	0	5	10
Тип электродвигателя	АИР	АИР	АИР	АИР, АИРМ	АИР, АИРМ
Мощность электродвигателя Nдв, кВт	1,5	2,2	2,2	3	4
Частота вращения электродвигателя nдв, об/мин	1500	1500	1500	1500	1500
Производительность ηmax, 10³м³/час	2,64	3,27	3,8	4,34	4,77
Производительность в рабочей зоне, 10³м³/час	2,07-3,37	2,56-4,18	3,06-5,03	3,63-5,9	4,12-6,71
Полное давление ηmax, Па	399	430	474	517	558
Полное давление в рабочей зоне, Па	418-53	459-87,9	499-123	534-160	566-204

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО 34-161 №8

Угол поворота лопаток	-10	-5	0	5	10	-10	-5	0	5	10
Тип электродвигателя	АИР	АИР	АИР, АИРМ	АИРУ, 5АМ	АИРУ, 5АМ	АИРУ, 5АМ	5АМУ, АИРМ	5АМУ, АИРМ	5АМУ, АИРМ	5АМУ, АИРМ
Мощность электродвигателя Nдв, кВт	1,5	2,2	2,2	3	4	5,5	7,5	7,5	11	11
Частота вращения электродвигателя nдв, об/мин	1000	1000	1000	1000	1000	1500	1500	1500	1500	1500
Производительность ηmax, 10³м³/час	3,62	4,5	5,22	5,97	6,55	5,4	6,7	7,78	8,9	9,76
Производительность в рабочей зоне, 10³м³/час	2,84-4,63	3,52-5,75	4,21-6,91	5,0-8,11	5,66-9,22	4,24-6,90	5,25-8,56	6,27-10,30	7,43-12,09	8,43-13,74
Полное давление ηmax, Па	290	312	344	376	405	644	692	764	833	900
Полное давление в рабочей зоне, Па	304-38	334-64	362-89	388-116	411-148	674-85	740-142	804-198	861-259	912-329

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО 34-161 №10

Угол поворота лопаток	-10	-5	0	5	10	-10	-5	0	5
Тип электродвигателя	АИРУ, 5АМ	АИРУ, 5АМ	5АМУ, АИРМ	5АМУ, 5А	5АМУ, 5А	5АМУ, 5А	5АМУ, 5А	4АМУ, АИР	4АМУ, АИР
Мощность электродвигателя Nдв, кВт	4	5,5	7,5	11	11	15	18,5	22	30
Частота вращения электродвигателя nдв, об/мин	1000	1000	1000	1000	1000	1500	1500	1500	1500
Производительность ηmax, 10³м³/час	7,08	8,78	10,2	11,65	12,79	10,55	13,07	15,2	17,36
Производительность в рабочей зоне, 10³м³/час	5,56-9,04	6,9-11,2	8,22-13,50	9,75-15,85	11,06-18,01	8,28-13,47	10,24-16,72	12,25-20,11	14,52-23,6
Полное давление ηmax, Па	453	488	538	587	633	1006	1082	1194	1303
Полное давление в рабочей зоне, Па	474-60	521-100	566-139	606-182	642-231	1053-132	1156-221	1256-309	1345-404

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО 34-161 №12,5

Угол поворота лопаток	-10	-5	0	5	10	-10	-5	0	5	10
Тип электродвигателя	5АМУ, АИРМ	5АМУ, АИРМ	5АМУ, 5А	4АМУ, АИР	4АМУ, АИР	5АМУ, 5А	5АМУ, 5А	4АМУ, 5А	4АМУ, 5А	4АМУ, 5А
Мощность электродвигателя Nдв, кВт	5,5	7,5	11	11	15	15	18,5	22	30	37
Частота вращения электродвигателя nдв, об/мин	750	750	750	750	750	1000	1000	1000	1000	1000
Производительность ηmax, 10³м³/час	10,34	12,8	14,89	17	18,64	13,89	17,2	19,99	22,8	25,03
Производительность в рабочей зоне, 10³м³/час	8,12-13,21	10,0-16,4	12,00-19,70	14,2-23,0	16,11-26,27	10,9-17,73	13,5-22	16,11-26,44	19,1-31,0	21,62-35,26
Полное давление ηmax, Па	399	429	474	517	557	719	773	853	931	1004
Полное давление в рабочей зоне, Па	418-54	459-89	498-124	534-161	565-204	752-97	827-161	898-223	962-291	1019-368

ОБЛАСТИ ПРИМЕНЕНИЯ ВО 34-161 №5, ВО 34-161 №6,3, ВО 34-161 №8, ВО 34-161 №10, ВО 34-161 №12,5

Вентиляторы ВО 34-161 широко используются в следующих сферах:

Системы воздушного отопления – обеспечение равномерного распределения теплого воздуха в помещениях.
Приточно-вытяжная вентиляция – поддержание оптимального воздухообмена на промышленных предприятиях.
Технологические установки – вентиляция рабочих зон, охлаждение оборудования, удаление газовоздушных смесей.

Вертикальные установки на базе ВО 34-161

Компания “Укрвентсистемы” производит вертикальные установки приточной и вытяжной вентиляции на базе вентиляторов ВО 34-161. Комплектация включает:

Вентилятор;
Обратный клапан;
Стакан;
Зонт или защитную сетку.

Существуют две схемы использования:

Приточная вентиляция – обеспечивает подачу свежего воздуха в помещения.
Вытяжная вентиляция – удаление загрязненного воздуха и поддержание микроклимата.

ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО 34-161-5 ИЗМЕРЕНЫ СО СТОРОНЫ НАГНЕТАНИЯ В РЕЖИМЕ МАКСИМАЛЬНОГО КПД

Условное обозначение	Частота вращения рабочего колеса, об/мин	Угол поворота лопаток	Корректированный уровень, дБА	Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
Условное обозначение	Частота вращения рабочего колеса, об/мин	Угол поворота лопаток	Корректированный уровень, дБА	63	125	250	500	1000	2000	4000	8000
ВО 34-161-5	1500	-10	79	69	71	75	76	72	72	67	67
ВО 34-161-5	1500	0	82	72	74	78	79	75	75	70	70
ВО 34-161-5	1500	10	84	74	76	80	81	77	77	72	72

ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО 34-161-6,3 ИЗМЕРЕНЫ СО СТОРОНЫ НАГНЕТАНИЯ В РЕЖИМЕ МАКСИМАЛЬНОГО КПД

Условное обозначение	Частота вращения рабочего колеса, об/мин	Угол поворота лопаток	Корректированный уровень, дБА	Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
Условное обозначение	Частота вращения рабочего колеса, об/мин	Угол поворота лопаток	Корректированный уровень, дБА	63	125	250	500	1000	2000	4000	8000
ВО 34-161-6,3	1500	-10	90	72	80	84	85	81	81	76	76
ВО 34-161-6,3	1500	0	92	80	81	83	87	88	84	84	79
ВО 34-161-6,3	1500	10	95	84	86	90	91	87	87	82	82

ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО 34-161-8 ИЗМЕРЕНЫ СО СТОРОНЫ НАГНЕТАНИЯ В РЕЖИМЕ МАКСИМАЛЬНОГО КПД

Условное обозначение	Частота вращения рабочего колеса, об/мин	Угол поворота лопаток	Корректированный уровень, дБА	Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
Условное обозначение	Частота вращения рабочего колеса, об/мин	Угол поворота лопаток	Корректированный уровень, дБА	63	125	250	500	1000	2000	4000	8000
ВО 34-161-8	1000	-10	84	77	81	83	81	79	76	74	74
ВО 34-161-8	1000	0	87	81	84	86	84	81	81	79	77
ВО 34-161-8	1000	10	90	84	87	89	87	85	82	80	80
ВО 34-161-8	1500	-10	95	85	87	91	92	88	88	83	83
ВО 34-161-8	1500	0	98	88	90	94	95	91	91	86	86
ВО 34-161-8	1500	10	101	91	93	97	98	94	94	88	88

ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО 34-161-10 ИЗМЕРЕНЫ СО СТОРОНЫ НАГНЕТАНИЯ В РЕЖИМЕ МАКСИМАЛЬНОГО КПД

Условное обозначение	Частота вращения рабочего колеса, об/мин	Угол поворота лопаток	Корректированный уровень, дБА	Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
Условное обозначение	Частота вращения рабочего колеса, об/мин	Угол поворота лопаток	Корректированный уровень, дБА	63	125	250	500	1000	2000	4000	8000
ВО 34-161-10	1000	-10	92	85	89	91	89	87	84	82	82
ВО 34-161-10	1000	0	95	89	92	94	92	89	87	87	85
ВО 34-161-10	1000	10	97	91	94	96	94	93	89	87	87
ВО 34-161-10	1500	-10	103	93	95	99	100	96	96	90	90
ВО 34-161-10	1500	0	105	95	97	101	102	99	99	93	93

ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО 34-161-12,5 ИЗМЕРЕНЫ СО СТОРОНЫ НАГНЕТАНИЯ В РЕЖИМЕ МАКСИМАЛЬНОГО КПД

Условное обозначение	Частота вращения рабочего колеса, об/мин	Угол поворота лопаток	Корректированный уровень, дБА	Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
Условное обозначение	Частота вращения рабочего колеса, об/мин	Угол поворота лопаток	Корректированный уровень, дБА	63	125	250	500	1000	2000	4000	8000
ВО 34-161-12,5	750	-10	93	86	90	92	90	88	85	83	83
ВО 34-161-12,5	750	0	96	90	93	95	93	90	88	88	86
ВО 34-161-12,5	750	10	98	92	95	98	96	93	90	88	88
ВО 34-161-12,5	1000	-10	100	93	97	99	97	95	92	90	90
ВО 34-161-12,5	1000	0	104	98	101	103	101	98	96	96	94
ВО 34-161-12,5	1000	10	106	100	103	105	103	101	98	96	96

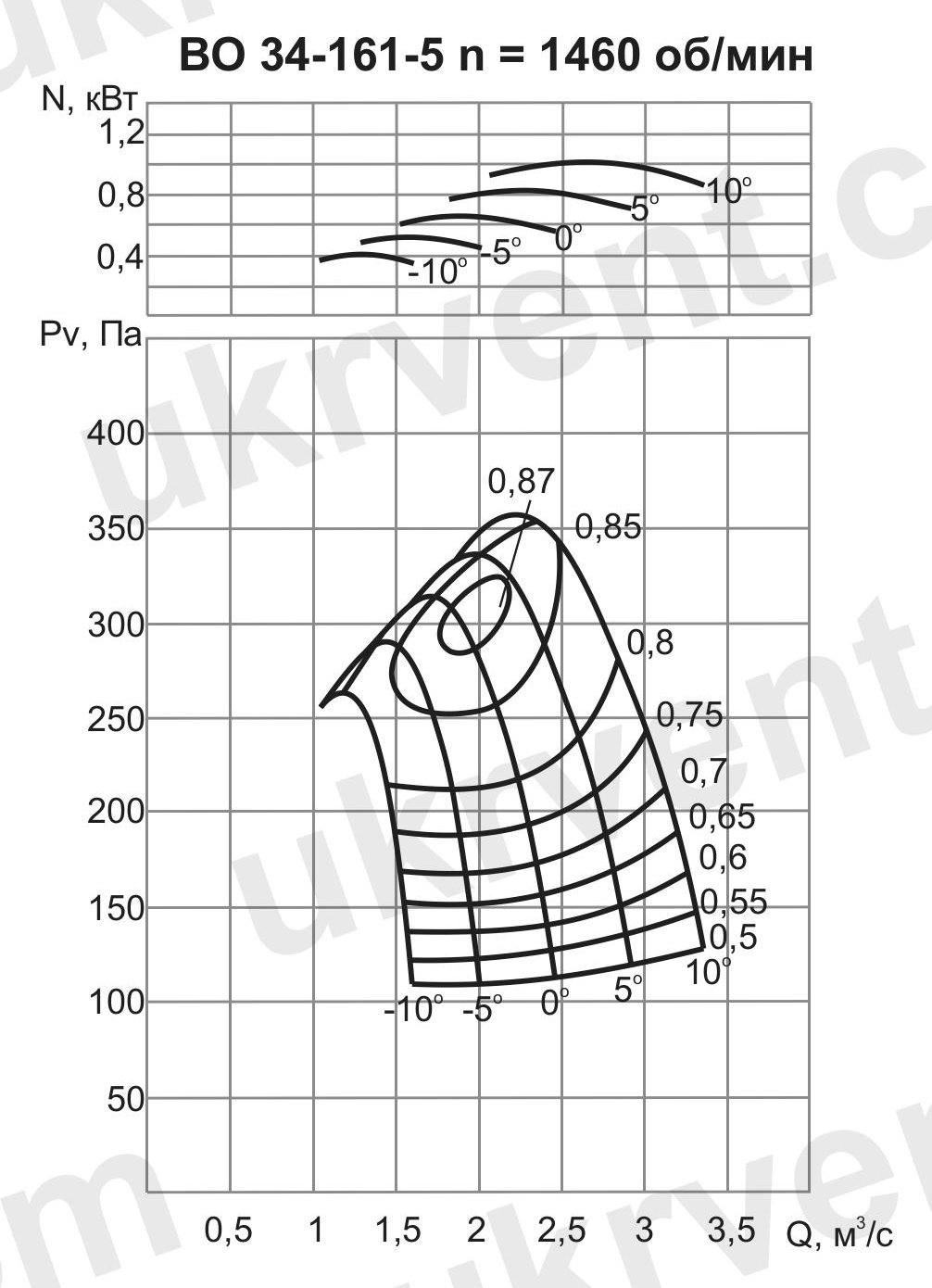

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ОСЕВОГО ВО34-161 №5

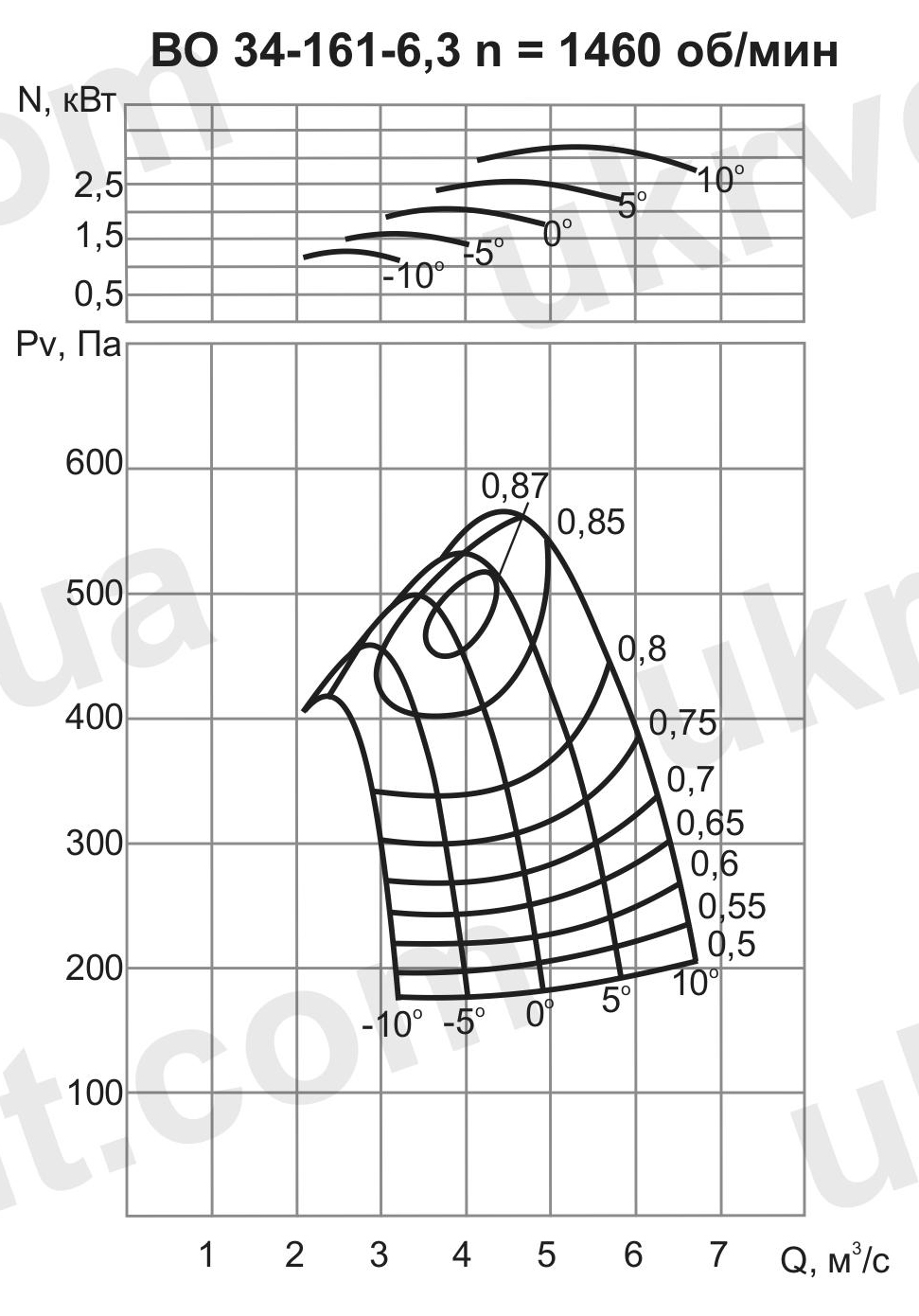

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ОСЕВОГО ВО34-161 №6,3

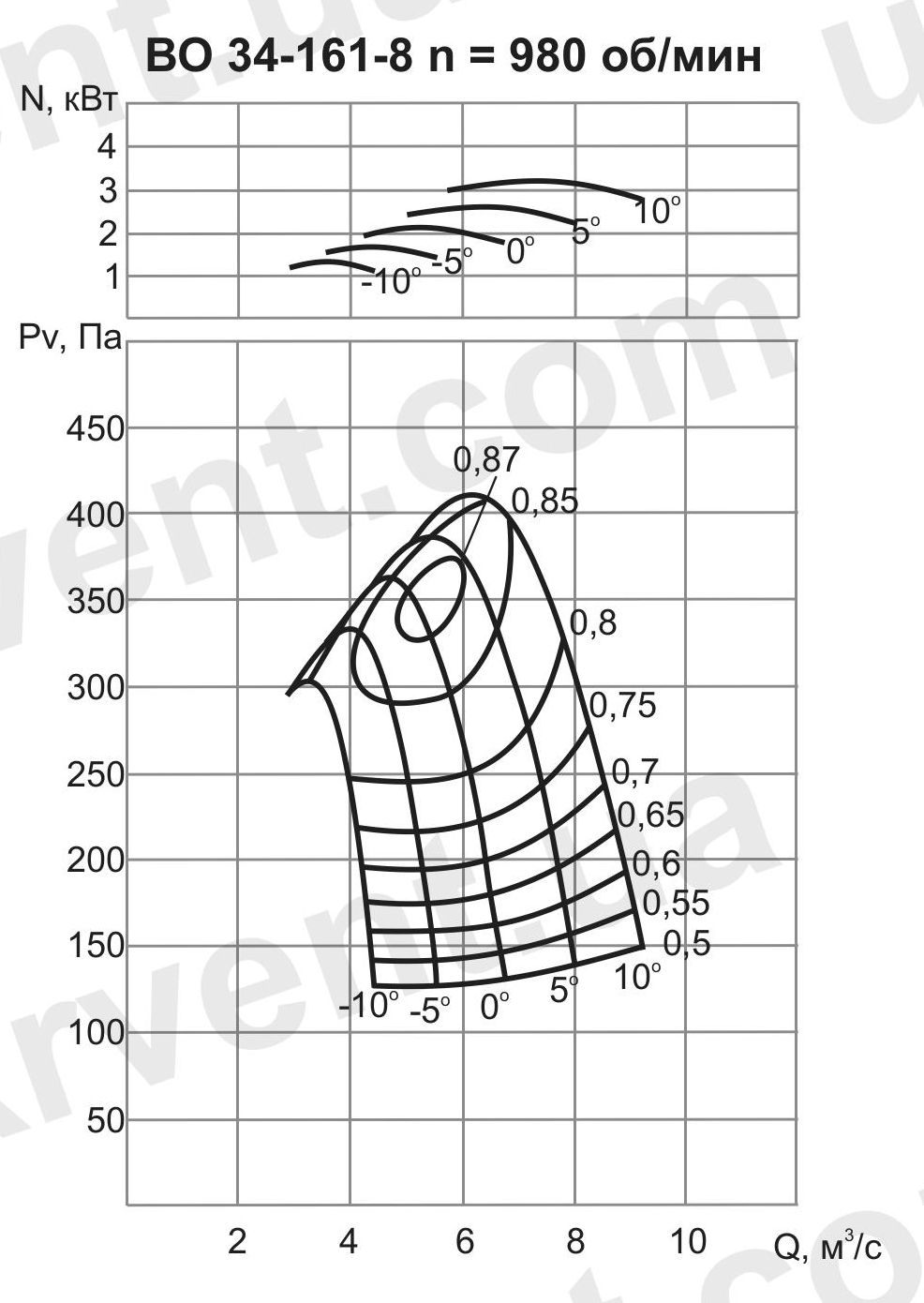

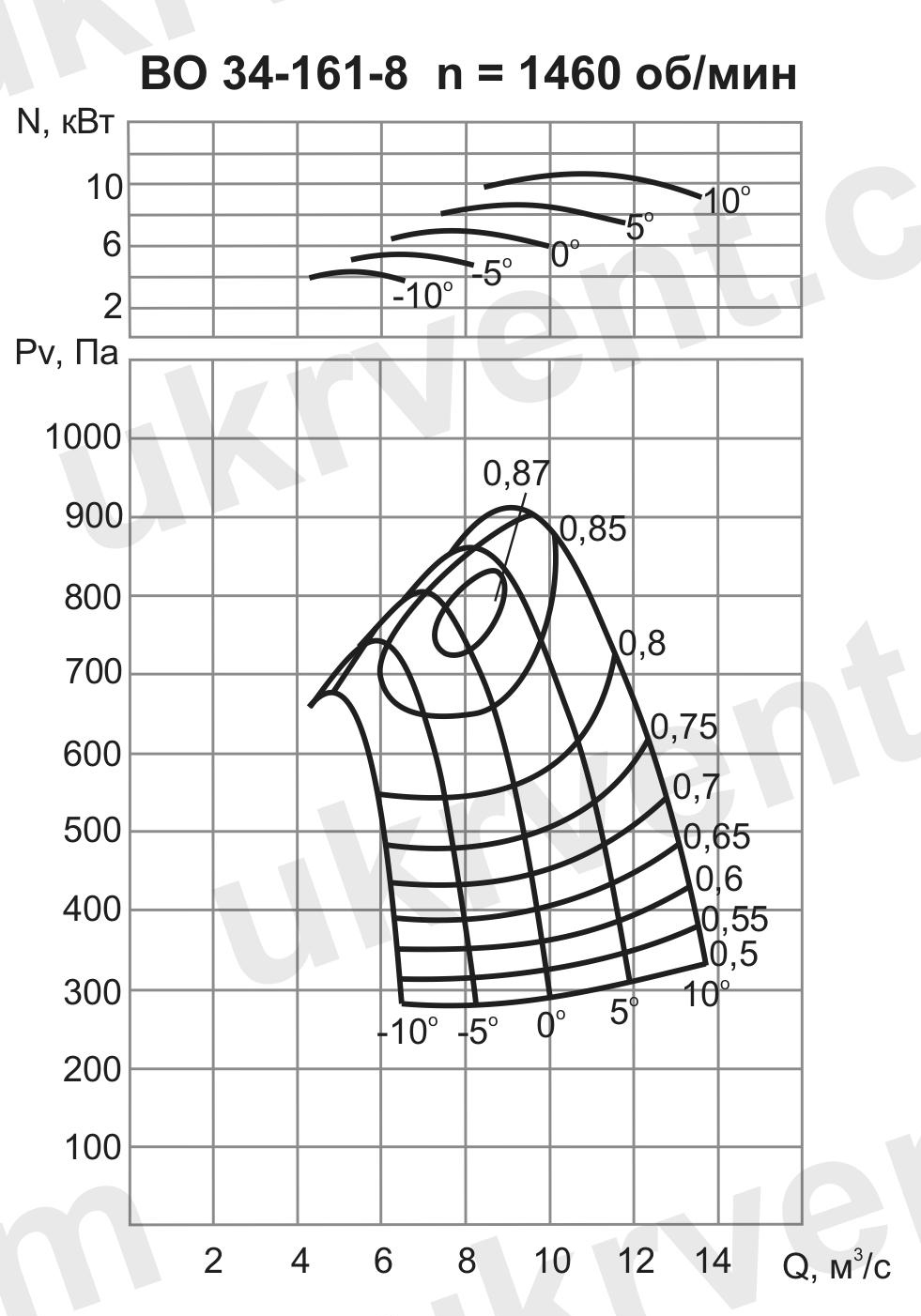

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ОСЕВОГО ВО34-161 №8

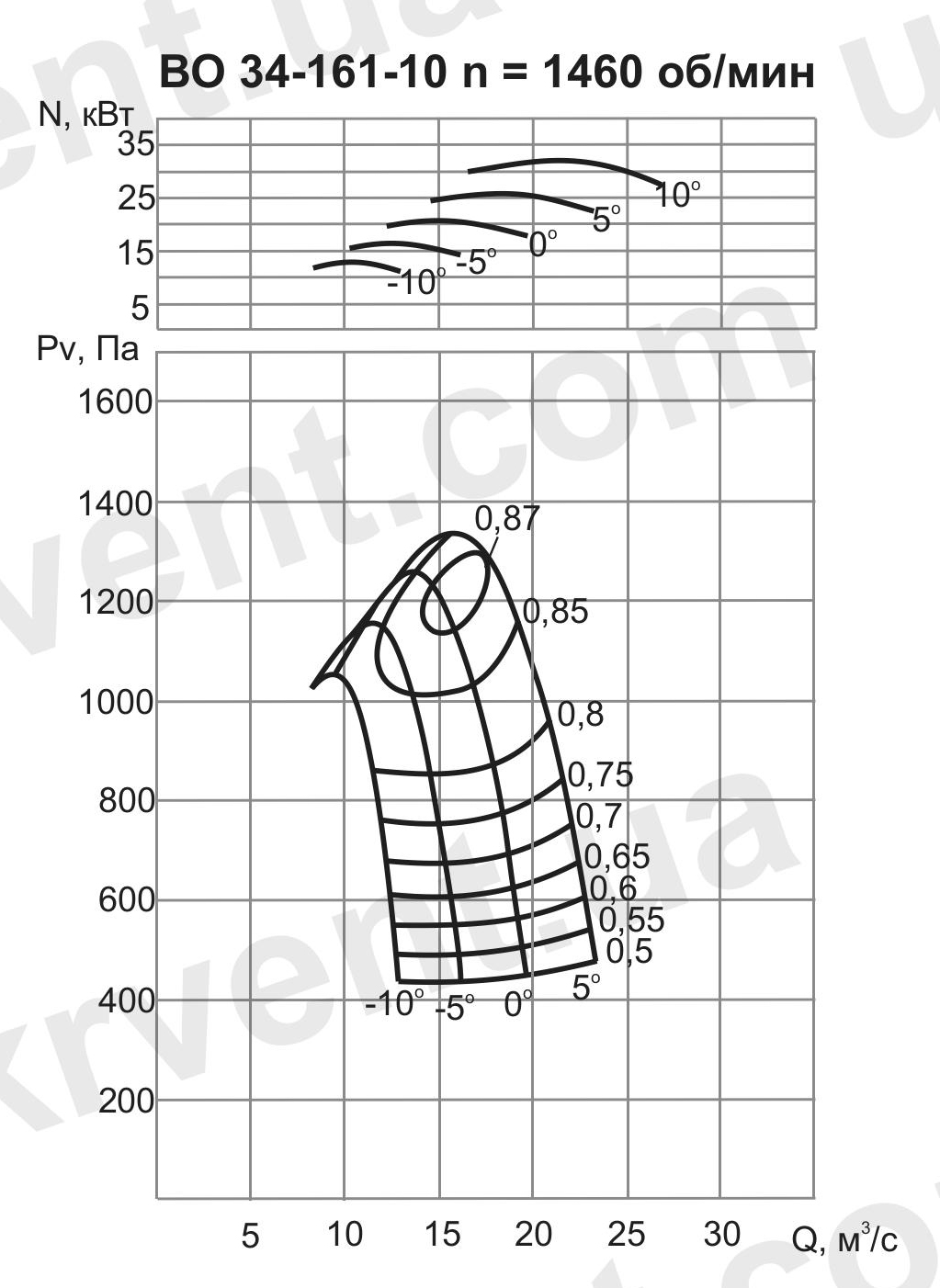

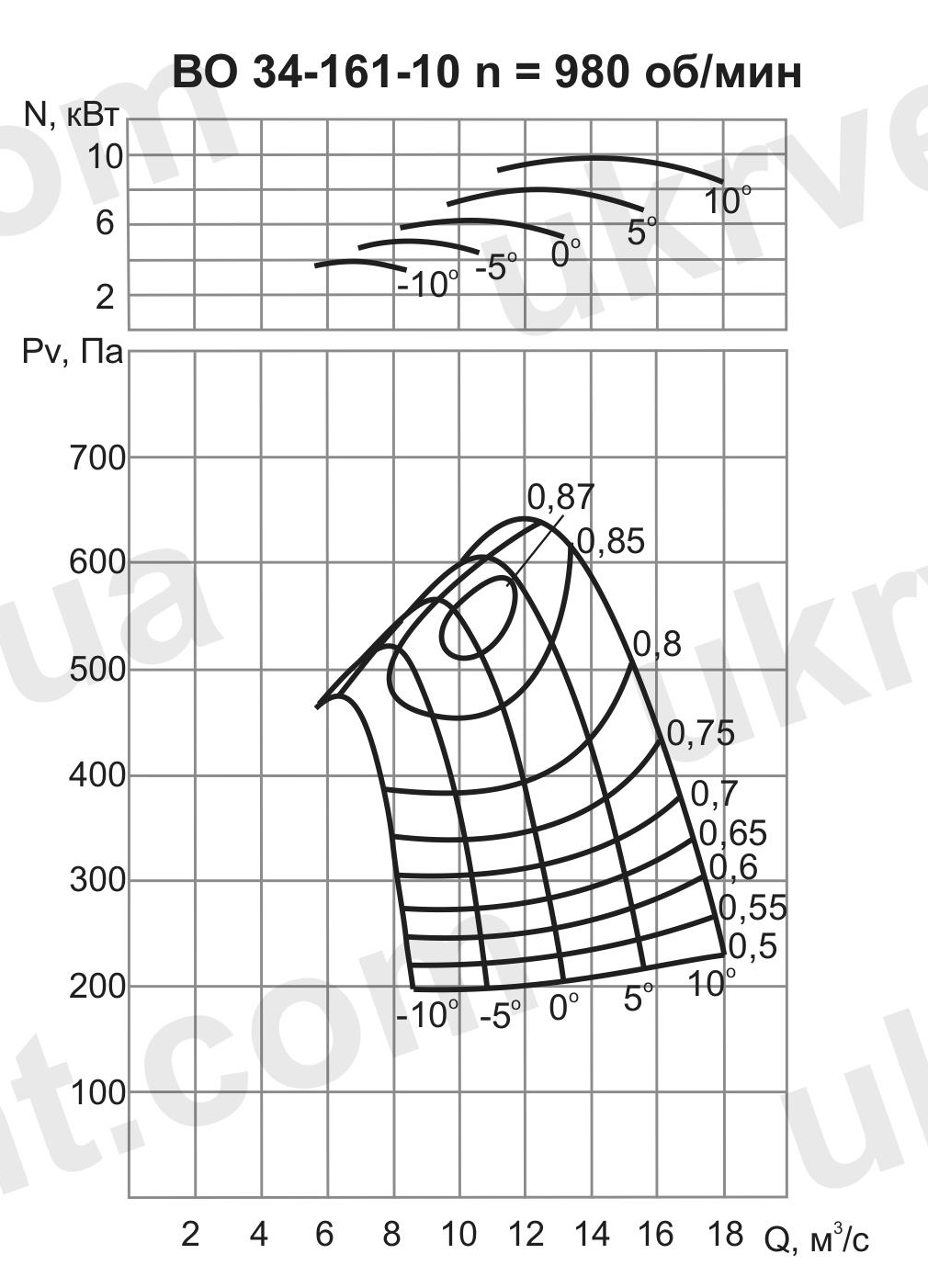

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ОСЕВОГО ВО34-161 №10

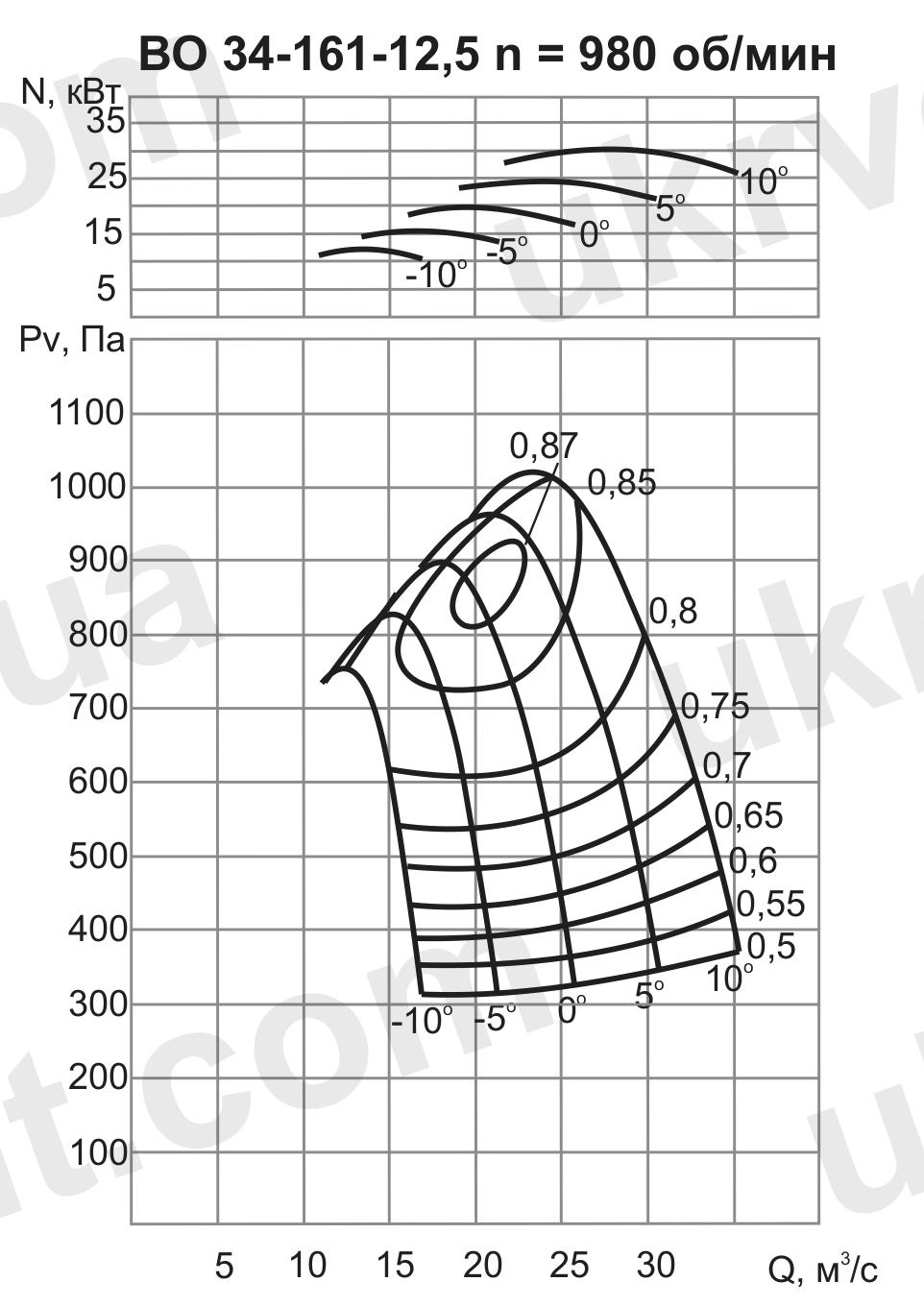

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ОСЕВОГО ВО34-161 №12,5

ГАБАРИТНЫЕ РАЗМЕРЫ ВЕНТИЛЯТОРА ВО27-188

Условное обозначение	Ød, мм	Ød1, мм	ØD, мм	ØD1, мм	L1, мм	L2, мм	h, мм
Вентилятор осевой ВО 34-161-5	500	530	656	630	320	650	380
Вентилятор осевой ВО 34-161-6,3	630	670	760	740	215	650	405
Вентилятор осевой ВО 34-161-8	800	840	1040	1006	510	810	580
Вентилятор осевой ВО 34-161-10	1000	1050	1285	1260	450	1020	710
Вентилятор осевой ВО 34-161-12,5	1250	1290	1596	1556	492	1100	725

Почему выбирают вентиляторы ВО 34-161 от “Укрвентсистемы”?

Высокая производительность и энергоэффективность;
Долговечность и надежность конструкции;
Возможность изготовления из различных материалов;
Адаптация к тяжелым условиям эксплуатации;
Гибкость в настройке параметров воздушного потока.

Выбирая вентиляторы ВО 34-161, вы получаете качественное и проверенное решение для промышленной вентиляции, разработанное с учетом современных требований и стандартов. Обеспечьте стабильную работу вашего оборудования с надежными вентиляторами от “Укрвентсистемы”!
