КЛАПАНЫ ПЫЛЕГАЗОВОЗДУХОПРОВОДОВ ПРЯМОУГОЛЬНЫЕ ДВУХОСНЫЕ ПГВУ 296-80

Клапаны пылегазовоздухопроводов круглые и прямоугольные ПГВУ

Клапаны пылегазовоздухопроводов прямоугольные двухосные ПГВУ 296-80 – это надежные и эффективные устройства, предназначенные для регулирования и полного отключения потоков воздуха и газов в промышленных системах. Изделия широко применяются в энергетике, металлургии и химической промышленности, обеспечивая контроль над рабочими средами в воздуховодах котлов и теплоэнергоустановках.

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ КЛАПАНОВ ПЫЛЕГАЗОВОЗДУХОПРОВОДОВ ПРЯМОУГОЛЬНЫХ ДВУХОСНЫХ ПГВУ 296-80

Двухосные клапаны ПГВУ 296-80 имеют прямоугольное сечение и состоят из следующих основных элементов:
Прямоугольный корпус – обеспечивает прочность и герметичность конструкции.
Присоединительный фланец – облегчает монтаж в систему воздуховодов.
Два штока со створками – регулируют поток рабочей среды.

Клапан является двухосным, что означает наличие двух осей со створками, которые вращаются по направлению потока перемещаемой среды. Такая конструкция обеспечивает равномерное распределение нагрузки и повышает долговечность изделия.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПГВУ 296-80

Рабочая среда: воздух, газы
Температура рабочей среды: до 400°С
Максимальное давление: до 0,004 МПа
Материал корпуса: сталь 20, сталь 3

Герметичность в закрытом положении: пропуск рабочей среды при давлении 0,03 кгс/см²:

не более 3% для сечения до 1 м²;
не более 4% для сечения свыше 1 м².

При необходимости возможно изготовление клапанов из других материалов по предварительному согласованию.

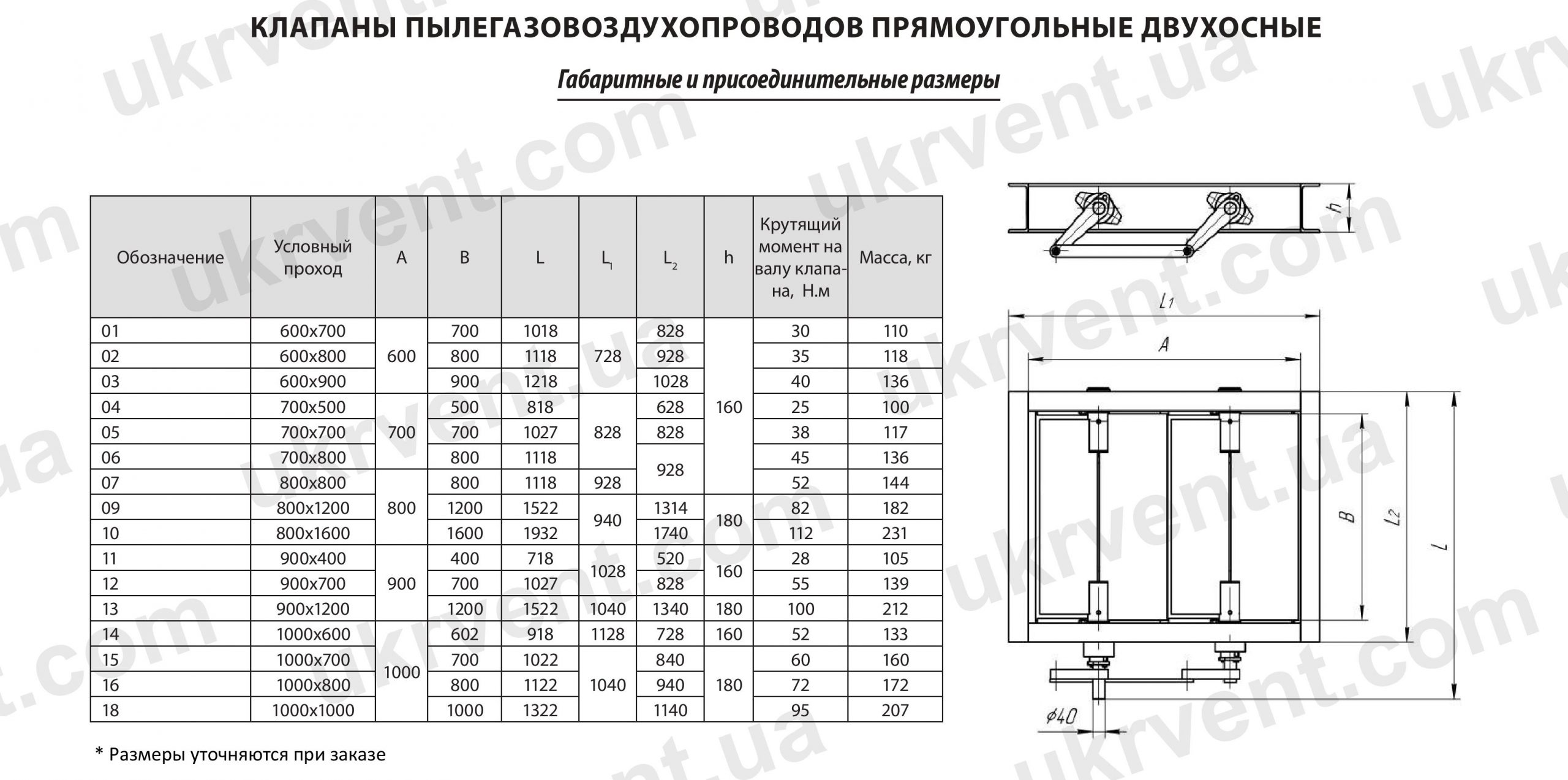

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КЛАПАНЫ ПЫЛЕГАЗОВОЗДУХОПРОВОДОВ ПРЯМОУГОЛЬНЫЕ ДВУХОСНЫЕ

Обозначение	Условный проход	А	в	L	L,	L2	h	Крутящий момент на валу клапа- на, Н.м	Масса, кг
01 ПГВУ 296-80	600х700	600	700	1018	728	828	160	30	110
02 ПГВУ 296-80	600х800	600	800	1118	728	928	160	35	118
03 ПГВУ 296-80	600х900	600	900	1218	728	1028	160	40	136
04 ПГВУ 296-80	700х500	700	500	818	828	628	160	25	100
05 ПГВУ 296-80	700х700	700	700	1027	828	828	160	38	117
06 ПГВУ 296-80	700х800	700	800	1118	828	928	160	45	136
07 ПГВУ 296-80	800х800	800	800	1118	928	928	160	52	144
09 ПГВУ 296-80	800х1200	800	1200	1522	940	1314	180	82	182
10 ПГВУ 296-80	800х1600	800	1600	1932	940	1740	180	112	231
11 ПГВУ 296-80	900х400	900	400	718	1028	520	160	28	105
12 ПГВУ 296-80	900х700	900	700	1027	1028	828	160	55	139
13 ПГВУ 296-80	900х1200	900	1200	1522	1040	1340	180	100	212
14 ПГВУ 296-80	1000х600	1000	602	918	1128	728	160	52	133
15 ПГВУ 296-80	1000х700	1000	700	1022	1040	840	180	60	160
16 ПГВУ 296-80	1000х800	1000	800	1122	1040	940	180	72	172
18 ПГВУ 296-80	1000×1000	1000	1000	1322	1040	1140	180	95	207

Клапаны ПГВУ 296-80 производятся в соответствии с типовыми чертежами, с размерами от 600×700 мм до 1000×1000 мм. Вес изделий варьируется от 110 до 207 кг, в зависимости от габаритов.

ПРЕИМУЩЕСТВА КЛАПАНОВ ПГВУ 296-80

Высокая надежность – прочная конструкция и качественные материалы обеспечивают долгий срок службы.
Компактные размеры – устройство занимает мало места, что делает его удобным для небольших производств.
Герметичность – в закрытом положении клапан пропускает минимальное количество рабочей среды.
Широкая область применения – эффективно работает с воздухом, пылью и газами.
Оптимальный крутящий момент – от 25 Н·м до 112 Н·м, в зависимости от размеров клапана.

Двухосные газоплотные клапаны ПГВУ 296-80 производства “Укрвентсистемы” – это надежное решение для промышленных предприятий, требующих точного контроля и регулирования потоков воздуха и газа. Благодаря высоким эксплуатационным характеристикам, компактным размерам и удобству установки, клапаны ПГВУ 296-80 являются незаменимым элементом вентиляционных и газоотводящих систем.
