ВЕНТИЛЯТОР ВОД-9/300 – ЦЕНТРОБЕЖНЫЙ ВЕНТИЛЯТОР ОСТРОГО ДУТЬЯ ОТ УКРВЕНТСИСТЕМЫ

Центробежный вентилятор одностороннего всасывания ВОД-9/300, разработанный и произведённый компанией Укрвентсистемы, предназначен для создания мощного воздушного потока в системах «острого» дутья паровых стационарных котлов. ВОД-9/300, являясь вентилятором острого дутья, обеспечивает подачу горячего воздуха в топки паровых и водогрейных твердотопливных котлов малой и средней мощности, использующих технологию слоёв сжигания топлива. Применение данного центробежного вентилятора гарантирует достижение необходимой высокой скорости потока выходящих газов, что является критически важным для эффективного горения и стабильной работы котельного оборудования.

Важно отметить, что вентилятор ВОД-9/300 – машина специального назначения, и его использование строго ограничено назначением, определённым технической документацией. Неправильная эксплуатация или применение устройства вне рамок его функционала может привести к снижению эффективности работы котельной системы, а также к техническим неисправностям.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРА ДУТЬЕВОГО ВОД-9/300

ВОД-9/300 рассчитан на работу как на открытом воздухе, так и в закрытых помещениях, где колебания температуры и влажности воздуха не отличаются существенно от параметров наружного климата. Согласно установленным нормам (климатическое исполнение У и Т, категория размещения 2, ГОСТ 15150—69), устройство может эксплуатироваться при температуре окружающего воздуха не ниже -30°С, а максимально допустимая температура перемещаемого воздуха на входе в вентилятор не должна превышать +260°С.

Данные условия эксплуатации обеспечивают надёжность и долговечность работы вентилятора острого дутья ВОД-9/300.

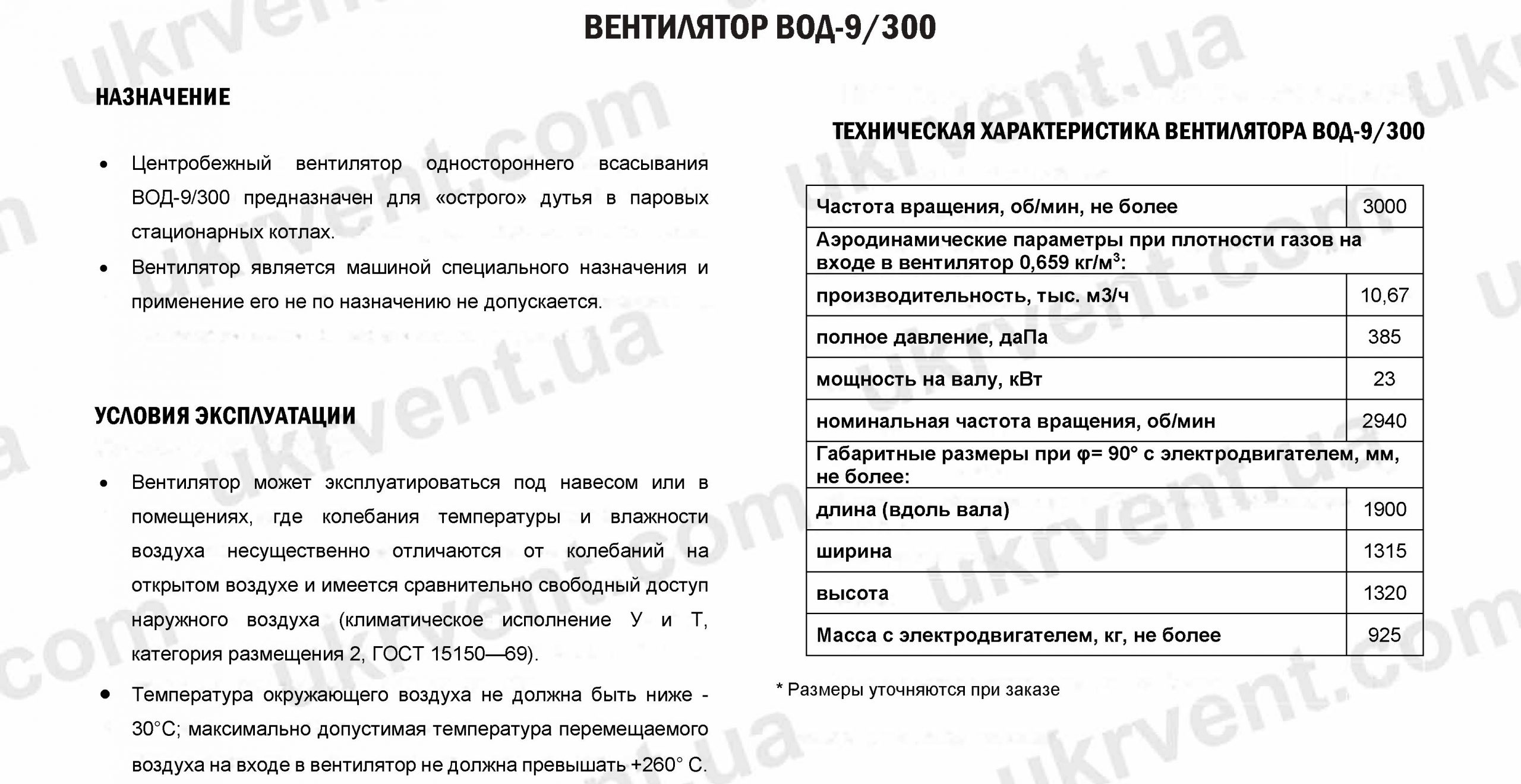

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ВЕНТИЛЯТОРА ВОД-9/300

КОНСТРУКЦИЯ И ПРИНЦИПЫ РАБОТЫ ВОД-9/300

Конструкция вентилятора ВОД-9/300 включает в себя следующие основные компоненты:

• Рабочее колесо: Состоит из переднего и заднего дисков, лопаток и ступицы. Балансировка рабочего колеса производится на заводе-изготовителе, что гарантирует минимизацию вибраций и повышает эксплуатационную надежность оборудования.
• Улитка (корпус): Сварной спиральный корпус, собранный из двух боковых стенок и обечайки, обеспечивает эффективное направленное перемещение воздушного потока. К передней стенке корпуса с помощью болтового соединения крепится всасывающий патрубок.
• Всасывающий патрубок: Цилиндрической формы патрубок обеспечивает равномерное поступление воздуха в систему, что является ключевым моментом для формирования оптимального газовоздушного потока.
• Рама (опора): Сварная рама из листового проката служит основой для крепления корпуса вентилятора и электродвигателя. Надёжное крепление рамы к общему фундаменту с помощью болтов обеспечивает устойчивость конструкции.
• Электродвигатель-привод: Мощный электродвигатель приводит в движение рабочее колесо, создавая высокое давление и скорость потока воздуха, что необходимо для поддержания заданного режима работы системы «острого» дутья.

Принцип работы вентилятора основан на использовании центробежной силы, возникающей при вращении рабочего колеса, что позволяет достигать высокой динамики воздушного потока. Это обеспечивает оптимальные условия для подачи горячего воздуха в топочное пространство котлов, способствуя более полному сгоранию топлива и стабильной работе котельного оборудования.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРА ВОД-9/300

Вентилятор ВОД-9/300 от Укрвентсистемы обладает рядом преимуществ, делающих его незаменимым в условиях эксплуатации паровых и водогрейных котлов:

• Высокая производительность и скорость потока: Благодаря продуманной конструкции, вентилятор способен создавать мощный и равномерный поток горячего воздуха, что существенно повышает эффективность работы котлов.
• Надёжность и долговечность: Применение качественных материалов и строгий контроль на этапе балансировки рабочего колеса гарантируют стабильную работу устройства при длительной эксплуатации.
• Энергоэффективность: Оптимизированный режим работы электродвигателя и минимальные потери энергии способствуют снижению эксплуатационных затрат.
• Соответствие нормативным требованиям: Устройство разработано в соответствии с действующими ГОСТами и стандартами, что подтверждает его высокое качество и безопасность эксплуатации.

Центробежный вентилятор острого дутья ВОД-9/300 от Укрвентсистемы представляет собой высоконадежное и эффективное решение для обеспечения стабильной подачи горячего воздуха в топочные камеры паровых и водогрейных котлов. Его конструкция, основанная на современных технологиях и строгих стандартах качества, позволяет гарантировать высокую скорость и равномерность потока воздуха, что является ключевым фактором для оптимального горения топлива и стабильной работы котельных установок.

Благодаря высоким эксплуатационным характеристикам, строгому соответствию нормативным требованиям и возможности работы в широком диапазоне температур, устройство гарантирует повышение эффективности теплоэнергетических систем. Укрвентсистемы подтверждают своё лидерство в области производства вентиляторов острого дутья, предлагая современное оборудование, отвечающее самым высоким требованиям промышленности.
