ДЫМОСОСЫ ЦЕНТРОБЕЖНЫЕ ОДНОСТОРОННЕГО ВСАСЫВАНИЯ ДН-11,2 ДН-11,2Б-1500 ДН-11,2ПК

Центробежные дымососы одностороннего всасывания моделей ДН-11,2, ДН-11,2Б-1500, ДН-11,2ПК, производимые компанией «Укрвентсистема», представляют собой высокоэффективные тягодутьевые машины среднего и высокого давления. Эти агрегаты предназначены для удаления дымовых газов из топок стационарных паровых котлов с паропроизводительностью до 320 т/ч и остаточной запыленностью не выше 2 г/м³. Их конструкция адаптирована для эксплуатации в сложных условиях промышленных предприятий, включая газомазутные котельные установки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ ДН-11,2, ДН-11,2Б-1500, ДН-11,2ПК

Центробежные дымососы одностороннего всасывания моделей ДН-11,2, ДН-11,2Б-1500 и ДН-11,2ПК производства компании Укрвентсистема предназначены для эффективного перемещения дымовых газов из топок паровых стационарных котлов с паропроизводительностью до 320 т/ч. Все три модели характеризуются стабильной производительностью, высоким КПД и надежной эксплуатацией в условиях высокой температуры и запыленности.

Базовая модель ДН-11,2 обеспечивает производительность до 34 м³/ч при полном давлении 3800 Па (или 387 кгс/м²). При этом достигается максимальный коэффициент полезного действия, равный 85%. Устройство демонстрирует стабильную работу в стандартных условиях эксплуатации, обеспечивая высокую эффективность вытяжки продуктов горения.

Модель ДН-11,2Б-1500 по основным рабочим параметрам идентична базовой версии. Она также развивает производительность 34 м³/ч при полном давлении 3800 Па и достигает КПД 85%. Отличительной особенностью данной модификации является наличие бронелистов на обечайке улитки и дополнительная защита лопаток рабочего колеса. Это решение продлевает срок службы дымососа при работе в условиях повышенной абразивной нагрузки и запыленности среды.

Модификация ДН-11,2ПК отличается повышенным давлением — до 4190 Па (427 кгс/м²), что позволяет использовать устройство в системах с большей гидравлической сопротивляемостью. При этом сохраняется высокая производительность на уровне 34 м³/ч и максимальный КПД в 85%. Данная модель комплектуется современными подшипниковыми узлами на консистентной смазке, что снижает эксплуатационные затраты и упрощает техническое обслуживание.

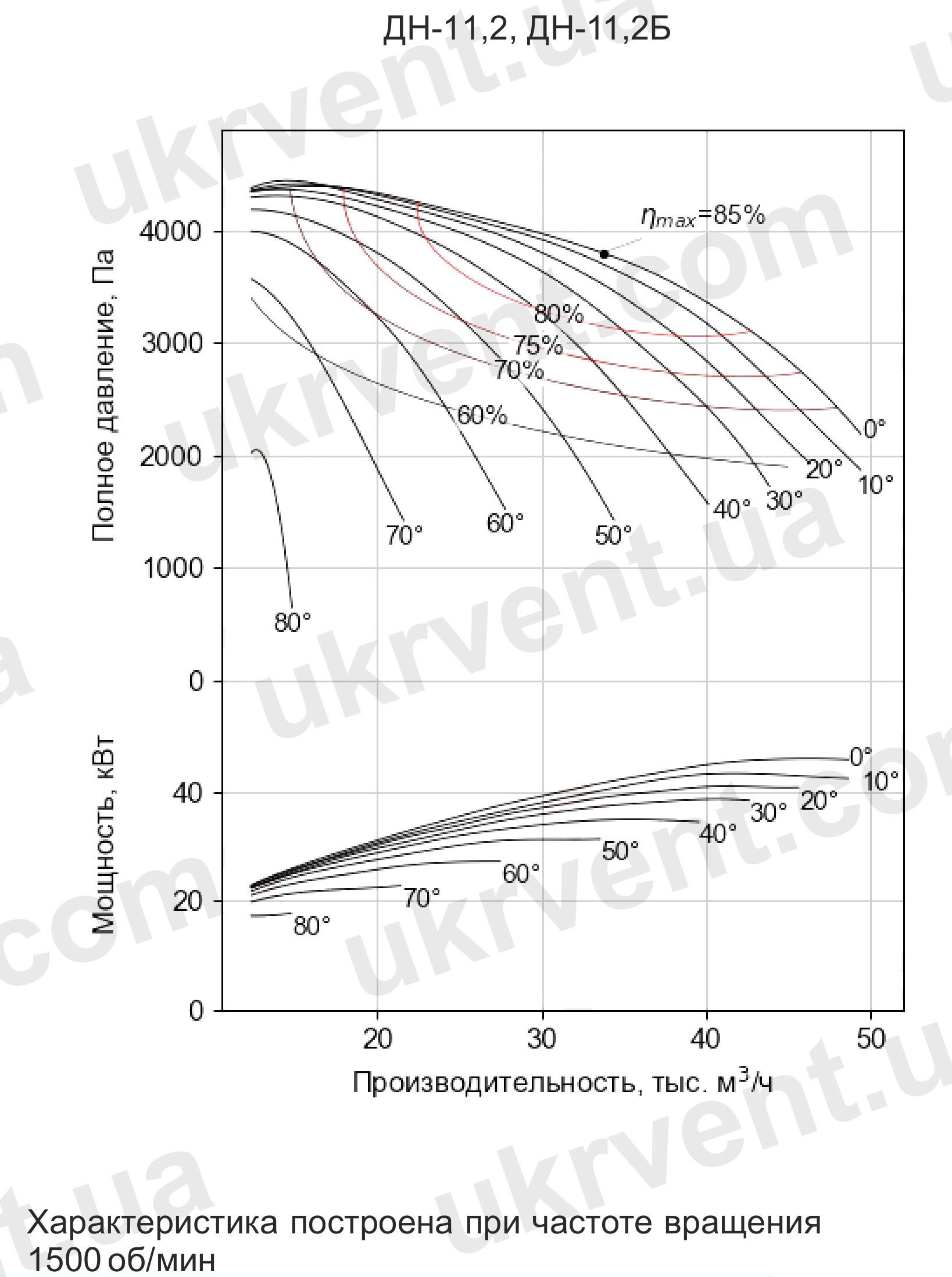

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДН-11,2 ДН-11,2Б-1500 ДН-11,2ПК

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Центробежные дымососы ДН-11,2, ДН-11,2Б-1500 и ДН-11,2ПК предназначены для:

• отвода дымовых газов из топок стационарных паровых котлов,
• транспортировки неагрессивных газов с температурой до 250 °С,
• работы в условиях запыленности до 2 г/м³ без абразивного износа.

Данные модели эксплуатируются в климатических условиях категорий У2 и У3 при температуре воздуха от -30 до +40 °С. Возможно применение в условиях категории У1 при дополнительной защите электропривода от осадков и УФ-излучения.

КОНСТРУКЦИЯ ДЫМОСОСА ДН-11,2 / ДН-11,2Б-1500 / ДН-11,2ПК

Основные конструктивные элементы:

• Рабочее колесо с назад загнутыми лопатками — обеспечивает высокую аэродинамическую эффективность;
• Улитка спиральной формы с возможностью поворота корпуса от 0° до 270° с шагом 15° — облегчает монтаж и подключение к дымовому каналу;
• Воронка всасывания — минимизирует потери при входе газа;
• Рама и направляющий аппарат — обеспечивают стабильную работу и легкость установки.

В зависимости от исполнения:

• ДН-Б — усилена бронелистами и имеет защиту рабочих лопаток;
• ДН-К — оснащается подшипниковыми узлами с консистентной смазкой, что повышает надежность.

Исполнения по температурному режиму

• 1 исполнение – рабочее колесо смонтировано непосредственно на валу электродвигателя, используется при температуре до 200 °С.
• 3 исполнение – колесо соединяется с двигателем через промежуточный вал и муфту, допустимая температура – до 400 °С.

Материалы изготовления

• Углеродистая сталь — применяется в стандартных комплектациях, допустимая температура газов – до 200 °С.
• Нержавеющая сталь — используется под заказ для температур до 400 °С, обеспечивает долговечность в условиях агрессивной среды.

СХЕМЫ РАЗВОРОТА И НАПРАВЛЕНИЯ ВРАЩЕНИЯ ДН-11,2 ДН-11,2Б-1500 ДН-11,2ПК

Дымососы доступны в левом и правом исполнении:

• Правое – улитка направлена по часовой стрелке (если смотреть со стороны привода);
• Левое – против часовой стрелки.

Угол поворота корпуса выставляется при сборке с шагом 15° в диапазоне 0°–270°, что позволяет интегрировать оборудование в любой промышленный объект с минимальными переделками.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСА ЦЕНТРОБЕЖНОГО ДН-11,2 ДН-11,2Б-1500 ДН-11,2ПК

Номинальные аэродинамические параметры при давлении 1013 температуре 100°С и плотности газов 0,946 к гПа, г/м³ на входе в дымосос

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ДН-11,2 и ДН-11,2Б-1500

ДН-11,2 – Исполнение 3 , ДН-11,2Б – Исполнение 1,4,5

ПРЕИМУЩЕСТВА ДЫМОСОСОВ УКРВЕНТСИСТЕМЫ

• Высокая надежность — конструкция адаптирована под длительную эксплуатацию в тяжёлых промышленных условиях.
• Гибкость монтажа — широкие возможности настройки угла выхлопа и направления вращения.
• Высокий КПД (до 85%) — снижение энергозатрат при максимальной производительности.
• Долговечность материалов — возможность изготовления из нержавеющей стали по требованию заказчика.
• Соответствие ГОСТ и ТУ — каждая единица продукции проходит проверку на соответствие требованиям стандартов.

Центробежные дымососы ДН-11,2, ДН-11,2Б-1500, ДН-11,2ПК, разработанные и произведенные «Укрвентсистемой», являются оптимальным решением для промышленных объектов, где требуется надежное и стабильное удаление дымовых газов. Они сочетают в себе продуманную конструкцию, гибкие возможности монтажа и высокую эффективность. Эти дымососы успешно применяются на теплоэнергетических, металлургических и химических предприятиях, обеспечивая безопасную и бесперебойную работу оборудования.
