Промышленные осевые вентиляторы серии ВО 56-118 производства Укрвентсистемы – это высокоэффективные устройства, предназначенные для перемещения газовоздушных смесей в различных системах вентиляции, отопления и технологических процессах.

Данные вентиляторы обеспечивают надежную эксплуатацию в широком диапазоне температур от -40°С до +40°С, при этом уровень запыленности воздуха не должен превышать 0,01 г/м³. Вентиляторы не предназначены для транспортировки агрессивных, липких и волокнистых веществ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО 56-118-4

Угол поворота лопаток	-10	-5	0	-10	-5
Тип электродвигателя	АИРМ, АИР	АИРМ, АИР	АИРМ, АИР	АИР	АИР
Мощность электродвигателя Nдв, кВт	0,25	0,37	0,37	2,2	2,2
Частота вращения электродвигателя nдв, об/мин	1500	1500	1500	3000	3000
Производительность ηmax, 10³м³/час	0,76	0,87	0,98	1,52	1,74
Производительность в рабочей зоне, 10³м³/час	0,6-0,96	0,7-1,15	0,82-1,34	1,20-1,93	1,4-2,3
Полное давление ηmax, Па	243	269	296	971	1076
Полное давление в рабочей зоне, Па	252-79	279-95	305-11О	1008-315	1115-378

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО 56-118-5

Угол поворота лопаток	-10	-5	0	5	10
Тип электродвигателя	АИР	АИР	АИР	АИР	АИР
Мощность электродвигателя Nдв, кВт	0,75	1,1	1,1	1,5	2,2
Частота вращения электродвигателя nдв, об/мин	1500	1500	1500	1500	1500
Производительность ηmax, 10³м³/час	1,49	1,7	1,92	2,18	2,39
Производительность в рабочей зоне, 10³м³/час	1,18-1,89	1,38-2,24	1,60-2,62	1,8-3,0	1,94-3,38
Полное давление ηmax, Па	385	426	468	495	519
Полное давление в рабочей зоне, Па	399-128	442-152	483-176	516-202	542-229

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО 56-118-6,3

Угол поворота лопаток	-10	-5	0	5	10	-10	-5	0	5	10
Тип электродвигателя	АИР	АИР	АИР	АИР	АИР	АИР, АИРМ	АИР, АИРМ	АИР, АИРМ	АИРУ , 5АМ	АИРУ , 5АМ
Мощность электродвигателя Nдв, кВт	0,75	1,1	1,1О	1,5	2,2	3	3	4	5,5	5,5
Частота вращения электродвигателя nдв, об/мин	1000	1000	1000	1000	1000	1500	1500	1500	1500	1500
Производительность ηmax, 10³м³/час	2	2,3	2,58	2,92	3,2	2,99	3,41	3,84	4,35	4,77
Производительность в рабочей зоне, 10³м³/час	1,58-2,55	1,86-3,02	2,14-3,52	2,41-4,03	2,60-4,53	2,36-3,79	2,77-4,49	3,20-5,24	3,6-6,0	3,87-6,75
Полное давление ηmax, Па	279	309	340	359	376	619	686	754	797	834
Полное давление в рабочей зоне, Па	289-95	320-112	350-130	374-148	393-167	642-210	711-249	778-287	830-328	872-371

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО 56-118-8

Угол поворота лопаток	-10	-5	0	5	10	-10	-5	0	5	10
Тип электродвигателя	АИРУ, 5АМ	АИРУ, 5АМ	АИРУ, 5АМ	5АМУ, АИРМ	5АМУ, АИРМ	5АМУ, АИРМ	5АМУ, АИРМ	5АМУ, 5А	5АМУ, 5А	5АМУ, 5А
Мощность электродвигателя Nдв, кВт	3	3	4	4	5,5	7,5	11	15	15	18,5
Частота вращения электродвигателя nдв, об/мин	1000	1000	1000	1000	1000	1500	1500	1500	1500	1500
Производительность ηmax, 10³м³/час	4,08	4,58	5,27	6	6,6	6,08	6,97	7,86	8,94	9,83
Производительность в рабочей зоне, 10³м³/час	3,22-5,18	3,79-6,16	4,40-7,20	4,97-8,27	5,37-9,30	4,80-7,72	5,65-9,18	6,55-10,72	7,4-12,32	8,00-13,86
Полное давление ηmax, Па	438	485	533	563	590	971	1076	1182	1251	1310
Полное давление в рабочей зоне, Па	454-142	502-170	549-198	587-228	616-259	1008-315	1115-378	1219-440	1302-506	1368-575

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО 56-118-10

Угол поворота лопаток	-10	-5	0	5	10	-10	-5	0	5	10
Тип электродвигателя	5АМУ, АИРМ	5АМУ, АИРМ	5АМУ, 5А	4АМУ, АИР	4АМУ, АИР	4АМУ, АИР	4АМУ, АИР	4АМУ, 5А	4АМУ, 5А	4АМУ, 5А
Мощность электродвигателя Nдв, кВт	7,5	11	11	15	18,5	30	30	37	45	55
Частота вращения электродвигателя nдв, об/мин	1000	1000	1000	1000	1000	1500	1500	1500	1500	1500
Производительность ηmax, 10³м³/час	8	9,15	10,3	11,7	12,84	11,91	13,63	15,35	17,4	19,13
Производительность в рабочей зоне, 10³м³/час	6,31-10,15	7,4-12,05	8,60-14,06	9,68-16,14	10,43-18,14	9,41-15,12	11,04-17,95	12,80-20,95	14,4-24,05	15,54-27,02
Полное давление ηmax, Па	693	768	844	893	935	1539	1704	1873	1981	2075
Полное давление в рабочей зоне, Па	719-230	796-275	871-318	930-364	976-413	1596-511	1767-609	1933-706	2063-808	2167-917

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО 56-118-12,5

Угол поворота лопаток	-10	-5	0	5	10
Тип электродвигателя	4АМУ, 5А	4АМУ, 5А	4АМУ, 5А	4АМУ, 5АМ	4АМУ, 5АМ
Мощность электродвигателя Nдв, кВт	30	30	37	45	55
Частота вращения электродвигателя nдв, об/мин	1000	1000	1000	1000	1000
Производительность ηmax, 10³м³/час	15,72	17,9	20,13	22,78	24,91
Производительность в рабочей зоне, 10³м³/час	12,43-19,96	14,5-23,6	16,79-27,46	18,8-31,5	20,18-35,32
Полное давление ηmax, Па	1114	1233	1355	1433	1499
Полное давление в рабочей зоне, Па	1154-386	1278-455	1399-523	1494-595	1567-670

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ВЕНТИЛЯТОРОВ ВО 56-118

Конструкция вентиляторов данной серии отвечает современным требованиям надежности и энергоэффективности. Вентиляторы состоят из:

Корпуса – сварной конструкции из листового проката, включающей обечайку, спрямляющий аппарат и два фланца для крепления к воздуховодам. Фланцы привариваются к наружной стороне корпуса, а спрямляющий аппарат – к внутренней стороне. Количество лопаток спрямляющего аппарата – 17.
Рабочего колеса – сварной конструкции, состоящей из обечайки, двух дисков, ступицы и 12 лопаток. Колесо монтируется непосредственно на валу электродвигателя.
Коллектора – сварной конструкции, включающей обечайку, два фланца и кок. Коллектор закрепляется к корпусу вентилятора на входе потока воздуха.

Одной из ключевых особенностей вентиляторов серии ВО является возможность регулирования угла установки лопаток рабочего колеса в диапазоне от -10° до +10° с шагом 5°, что позволяет изменять характеристики воздушного потока в зависимости от условий эксплуатации.

ГАБАРИТНЫЕ РАЗМЕРЫ ВЕНТИЛЯТОРА ВО 56-118 №4-12,5

Условное обозначение	Ød, мм	Ød1, мм	ØD, мм	ØD1, мм	L1, мм	L2, мм	h, мм
Вентилятор осевой ВО 56 -118 -4	400	430	545	515	430	600	350
Вентилятор осевой ВО 56 -118 -5	500	530	660	630	260	560	428
Вентилятор осевой ВО 56 -118 -6,3	630	660	830	800	320	650	475
Вентилятор осевой ВО 56 -118 -8	800	840	1040	1006	510	810	580
Вентилятор осевой ВО 56 -118 -10	1000	1045	1285	1260	560	120	700
Вентилятор осевой ВО 56 -118 -12,5	1250	1290	1596	1556	492	1100	725

ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО 56-118-4 ИЗМЕРЕНЫ СО СТОРОНЫ НАГНЕТАНИЯ В РЕЖИМЕ МАКСИМАЛЬНОГО КПД

Условное обозначение	Частота вращения рабочего колеса, об/мин	Угол поворота лопаток	Корректированный уровень, дБА	Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
Условное обозначение	Частота вращения рабочего колеса, об/мин	Угол поворота лопаток	Корректированный уровень, дБА	63	125	250	500	1000	2000	4000	8000
ВО 56-118-4	1500	-10	76	66	68	72	73	69	69	64	64
ВО 56-118-4	1500	0	79	69	71	75	76	72	72	67	67
ВО 56-118-4	1500	10	81	71	73	77	78	74	74	69	69
ВО 56-118-4	3000	-10	94	82	84	86	90	91	87	87	82

ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО 56-118-5 ИЗМЕРЕНЫ СО СТОРОНЫ НАГНЕТАНИЯ В РЕЖИМЕ МАКСИМАЛЬНОГО КПД

Условное обозначение	Частота вращения рабочего колеса, об/мин	Угол поворота лопаток	Корректированный уровень, дБА	Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
Условное обозначение	Частота вращения рабочего колеса, об/мин	Угол поворота лопаток	Корректированный уровень, дБА	63	125	250	500	1000	2000	4000	8000
ВО 56-118-5	1500	-10	87	69	77	81	82	78	78	73	73
ВО 56-118-5	1500	0	89	77	78	80	84	85	81	81	76
ВО 56-118-5	1500	10	91	80	82	86	87	83	83	78	78

ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО 56-118-6,3 ИЗМЕРЕНЫ СО СТОРОНЫ НАГНЕТАНИЯ В РЕЖИМЕ МАКСИМАЛЬНОГО КПД

Условное обозначение	Частота вращения рабочего колеса, об/мин	Угол поворота лопаток	Корректированный уровень, дБА	Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
Условное обозначение	Частота вращения рабочего колеса, об/мин	Угол поворота лопаток	Корректированный уровень, дБА	63	125	250	500	1000	2000	4000	8000
ВО 56-118-6,3	1000	-10	81	74	78	80	78	76	73	71	71
ВО 56-118-6,3	1000	0	84	78	81	83	81	78	76	76	74
ВО 56-118-6,3	1000	10	86	80	83	85	83	81	78	76	76
ВО 56-118-6,3	1500	-10	92	82	84	88	89	85	85	80	80
ВО 56-118-6,3	1500	0	94	84	86	90	91	87	87	82	82
ВО 56-118-6,3	1500	10	97	87	89	93	94	90	90	85	85

ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО 56-118-8 ИЗМЕРЕНЫ СО СТОРОНЫ НАГНЕТАНИЯ В РЕЖИМЕ МАКСИМАЛЬНОГО КПД

Условное обозначение	Частота вращения рабочего колеса, об/мин	Угол поворота лопаток	Корректированный уровень, дБА	Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
Условное обозначение	Частота вращения рабочего колеса, об/мин	Угол поворота лопаток	Корректированный уровень, дБА	63	125	250	500	1000	2000	4000	8000
ВО 56-118-8	1000	-10	89	82	86	88	86	84	81	79	79
ВО 56-118-8	1000	0	92	86	89	91	89	86	84	84	82
ВО 56-118-8	1000	10	93	87	90	92	90	89	85	83	83
ВО 56-118-8	1500	-10	100	90	92	96	97	93	93	88	88
ВО 56-118-8	1500	0	102	92	94	98	99	95	95	90	90
ВО 56-118-8	1500	10	104	95	98	101	102	98	98	93	93

ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО 56-118-10 ИЗМЕРЕНЫ СО СТОРОНЫ НАГНЕТАНИЯ В РЕЖИМЕ МАКСИМАЛЬНОГО КПД

Условное обозначение	Частота вращения рабочего колеса, об/мин	Угол поворота лопаток	Корректированный уровень, дБА	Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
Условное обозначение	Частота вращения рабочего колеса, об/мин	Угол поворота лопаток	Корректированный уровень, дБА	63	125	250	500	1000	2000	4000	8000
ВО 56-118-10	1000	-10	97	90	94	96	94	92	89	88	88
ВО 56-118-10	1000	0	100	94	98	99	97	94	92	92	90
ВО 56-118-10	1000	10	102	96	99	101	99	98	94	92	92
ВО 56-118-10	1500	-10	108	98	100	104	105	101	101	96	96
ВО 56-118-10	1500	0	110	100	102	106	107	103	103	98	98
ВО 56-118-10	1500	10	112	103	106	109	11О	107	107	101	101

ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО 56-118-12,5 ИЗМЕРЕНЫ СО СТОРОНЫ НАГНЕТАНИЯ В РЕЖИМЕ МАКСИМАЛЬНОГО КПД

Условное обозначение	Частота вращения рабочего колеса, об/мин	Угол поворота лопаток	Корректированный уровень, дБА	Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
Условное обозначение	Частота вращения рабочего колеса, об/мин	Угол поворота лопаток	Корректированный уровень, дБА	63	125	250	500	1000	2000	4000	8000
ВО 56-118-10	1000	-10	97	90	94	96	94	92	89	88	88
ВО 56-118-10	1000	0	100	94	98	99	97	94	92	92	90
ВО 56-118-10	1000	10	102	96	99	101	99	98	94	92	92
ВО 56-118-10	1500	-10	108	98	100	104	105	101	101	96	96
ВО 56-118-10	1500	0	110	100	102	106	107	103	103	98	98
ВО 56-118-10	1500	10	112	103	106	109	11О	107	107	101	101
ВО 56-118-12,5	1000	-10	105	98	102	104	102	100	97	96	96
ВО 56-118-12,5	1000	0	108	102	106	107	105	102	100	100	98
ВО 56-118-12,5	1000	10	110	104	107	109	107	106	102	100	100

МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ ВЕНТИЛЯТОРОВ ВО 56-118

В зависимости от условий эксплуатации вентиляторы могут быть изготовлены из различных материалов:

Углеродистая сталь – стандартное исполнение для большинства промышленных объектов;
Нержавеющая сталь – для эксплуатации в агрессивных средах;
Разнородные металлы – для специфических производственных условий;
Алюминиевые сплавы – для облегченной конструкции и повышения коррозионной стойкости;
Титановые сплавы – для эксплуатации в особо сложных средах с высокими требованиями к прочности и устойчивости к коррозии.

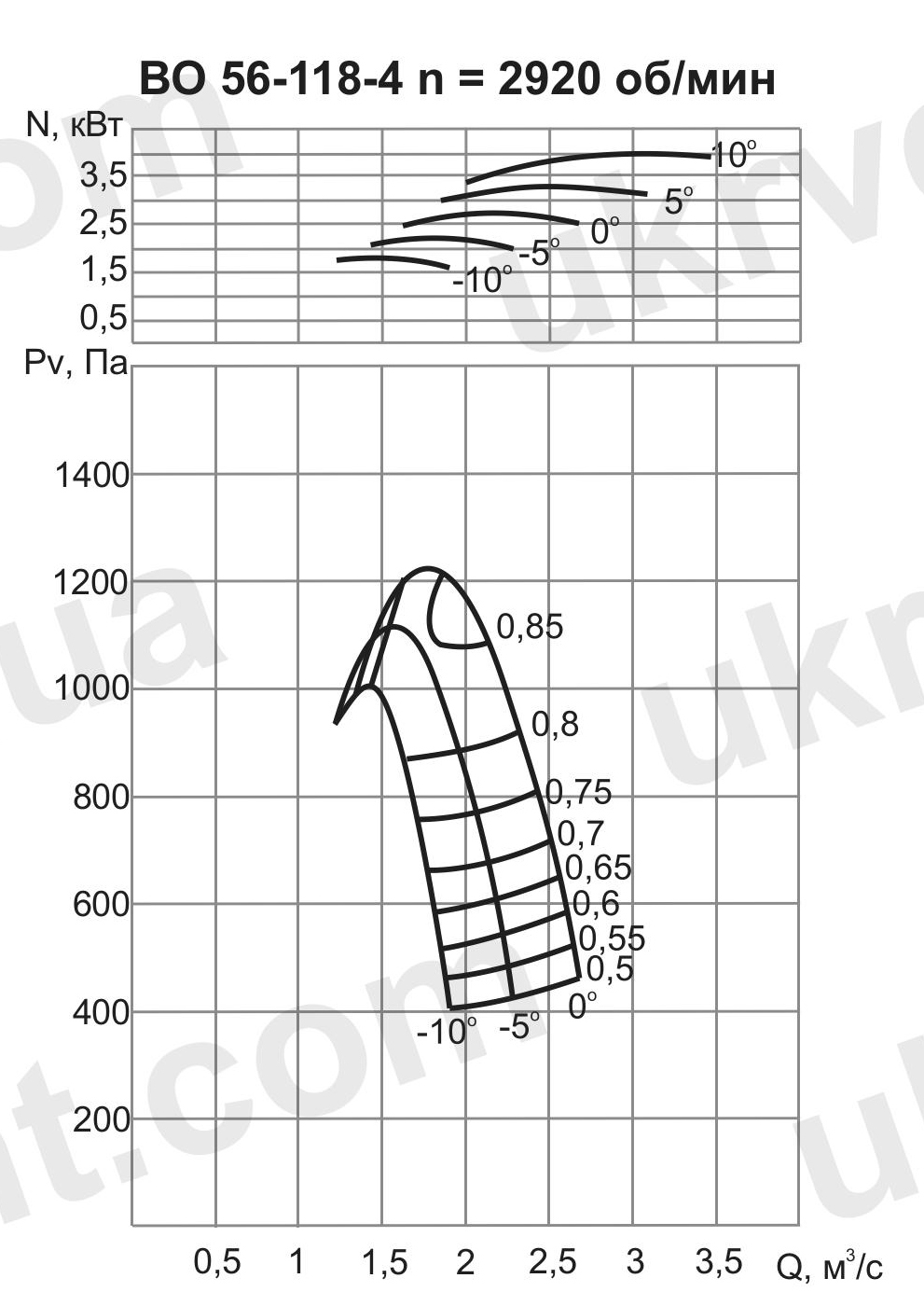

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВО56-118-4

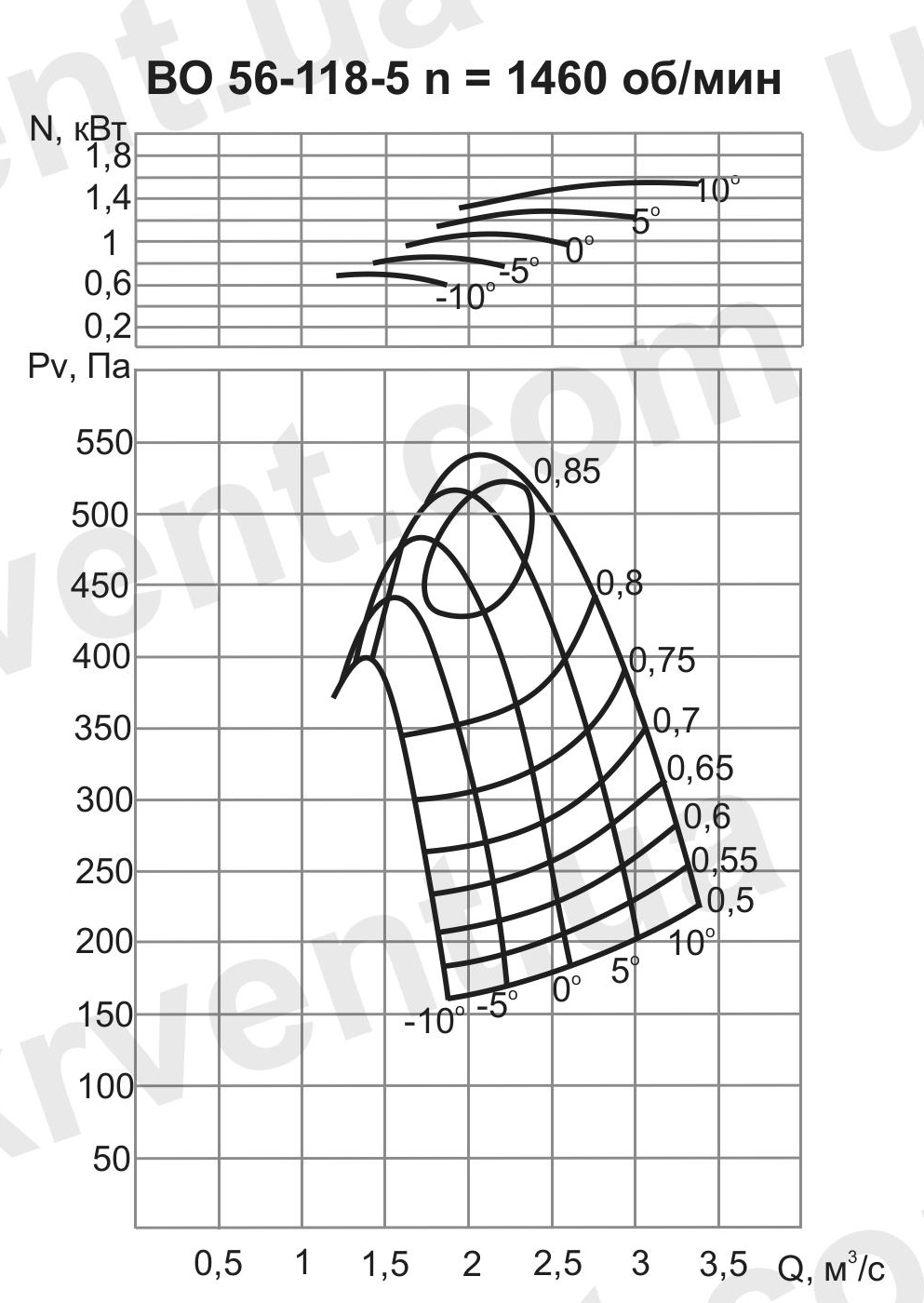

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВО56-118-5

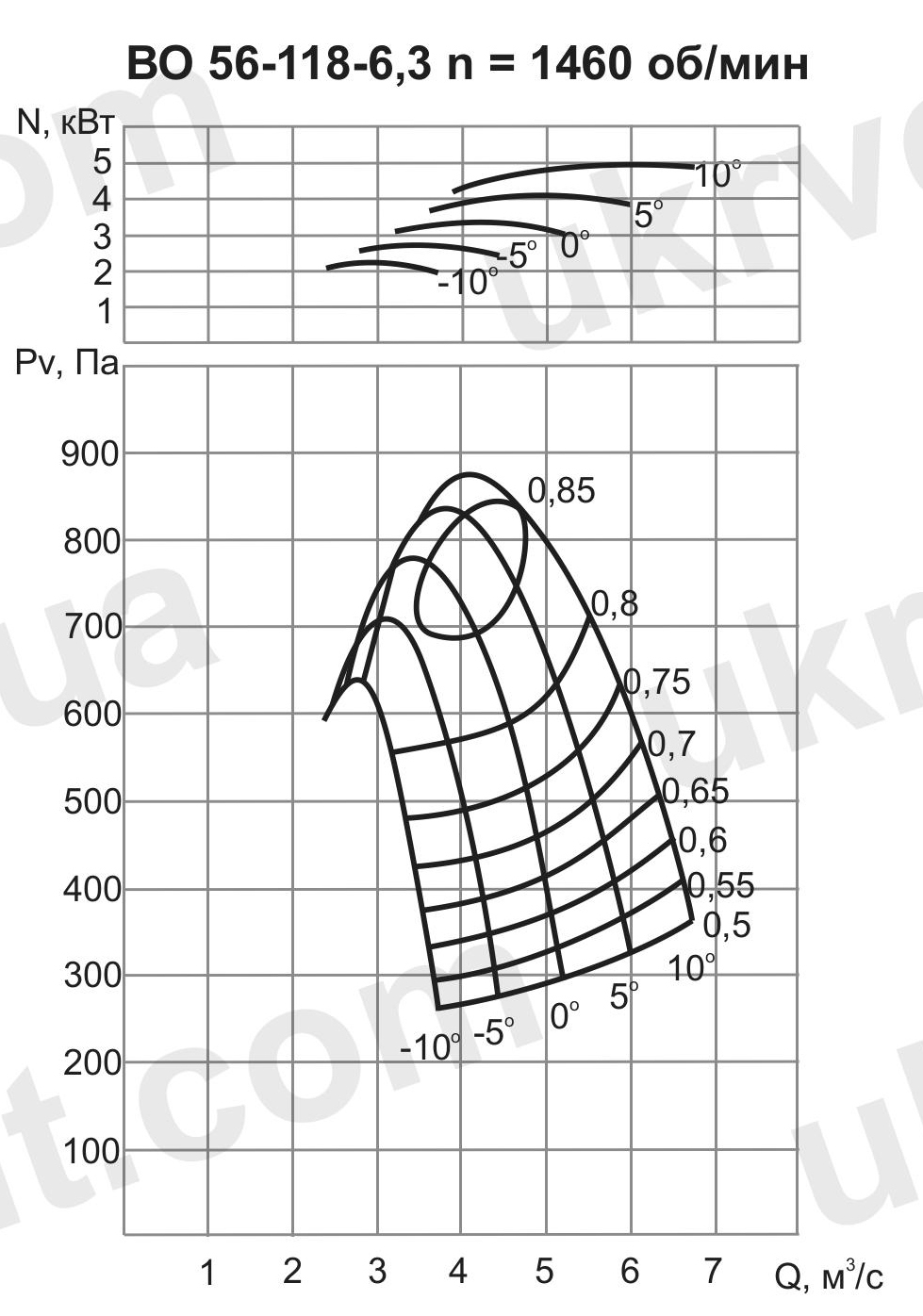

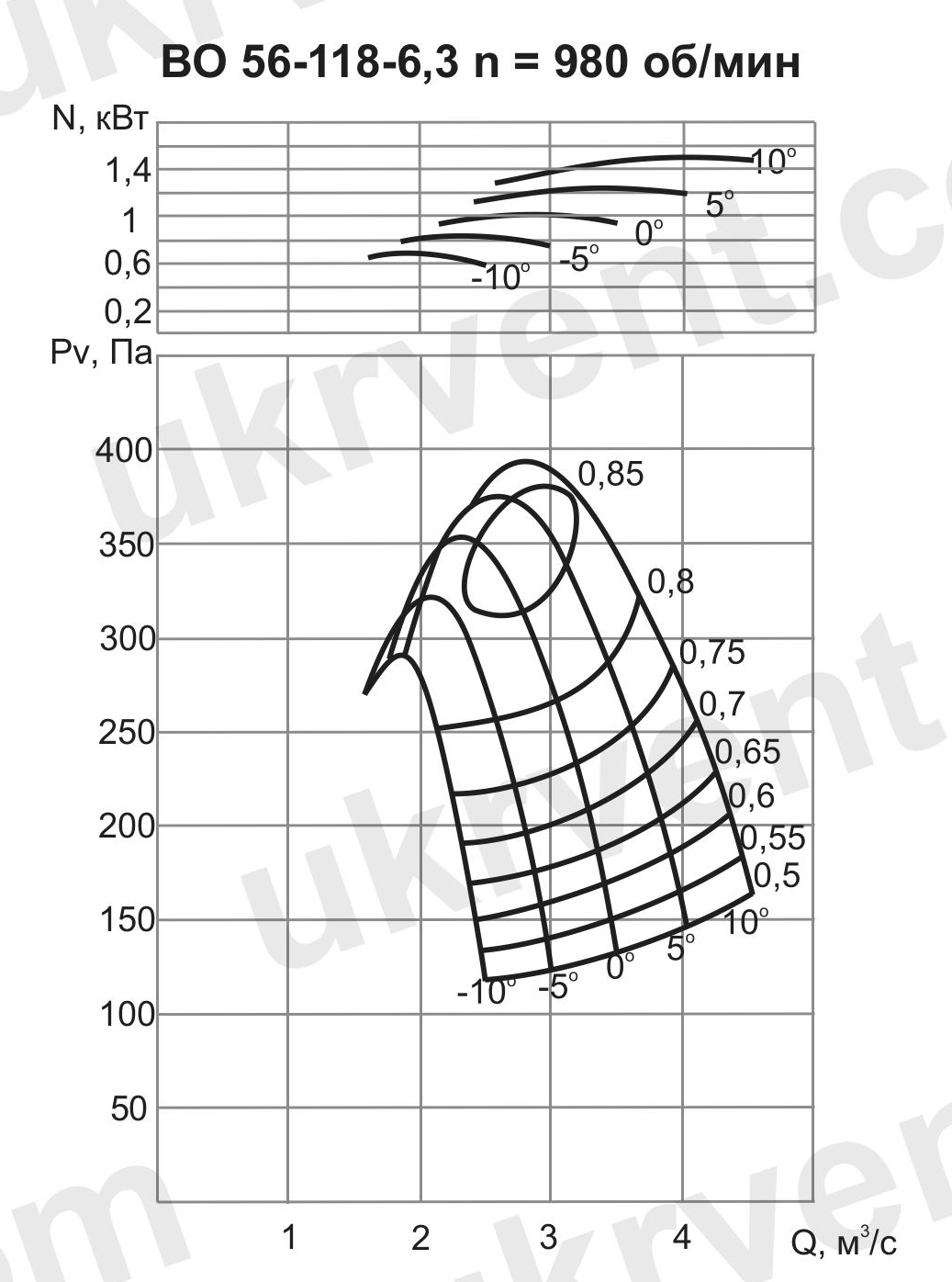

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВО56-118-6,3

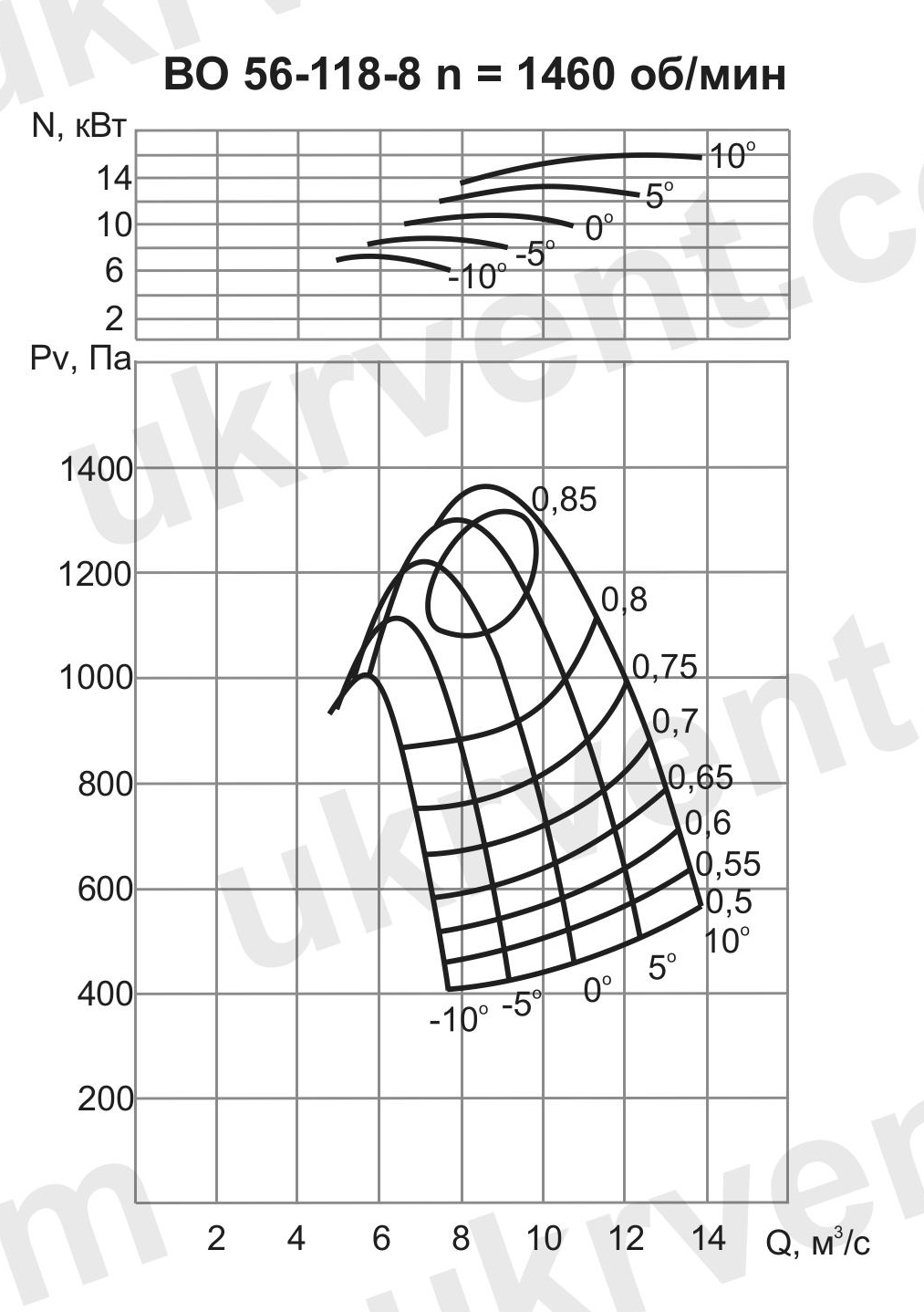

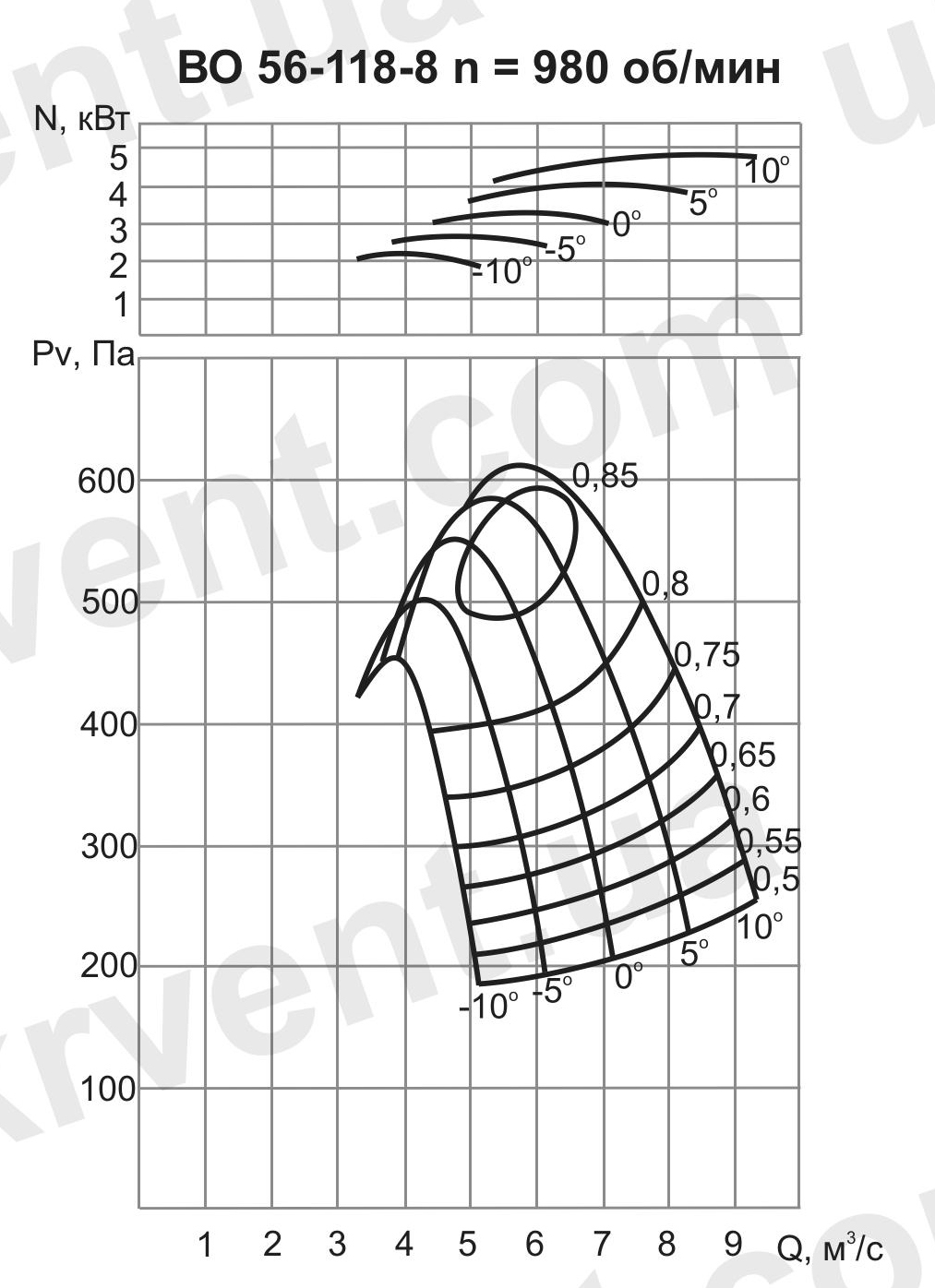

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВО56-118-8

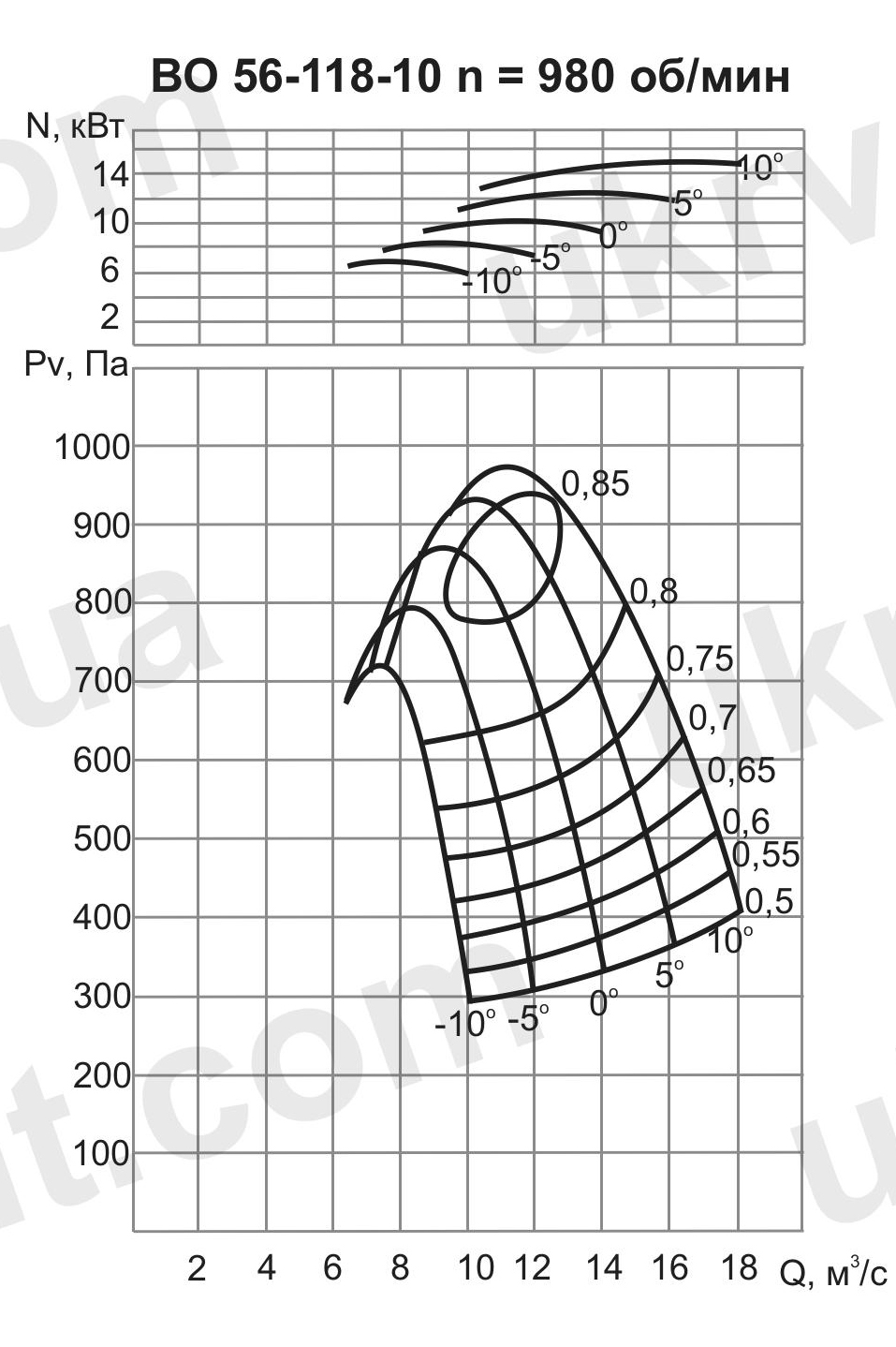

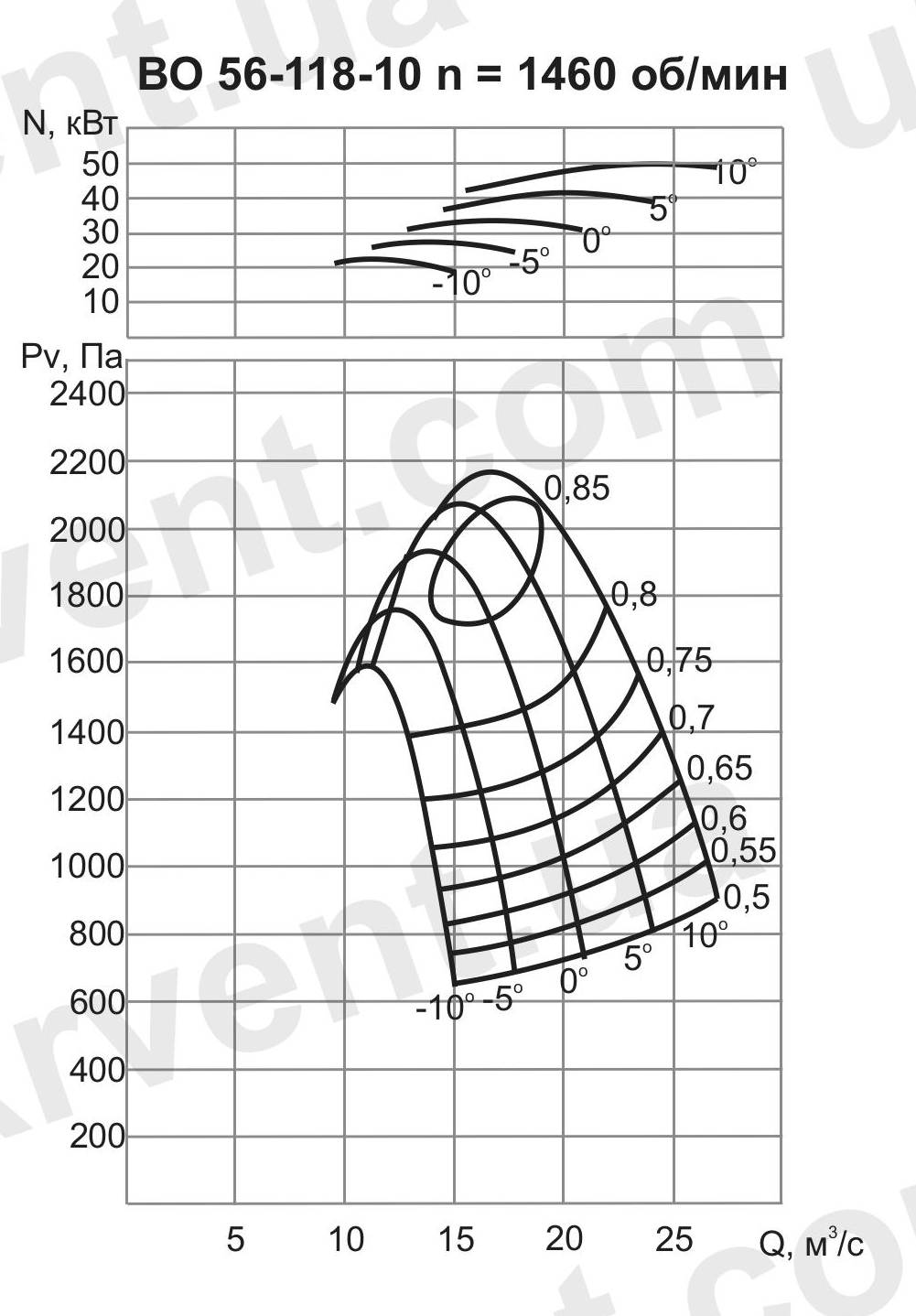

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВО56-118-10

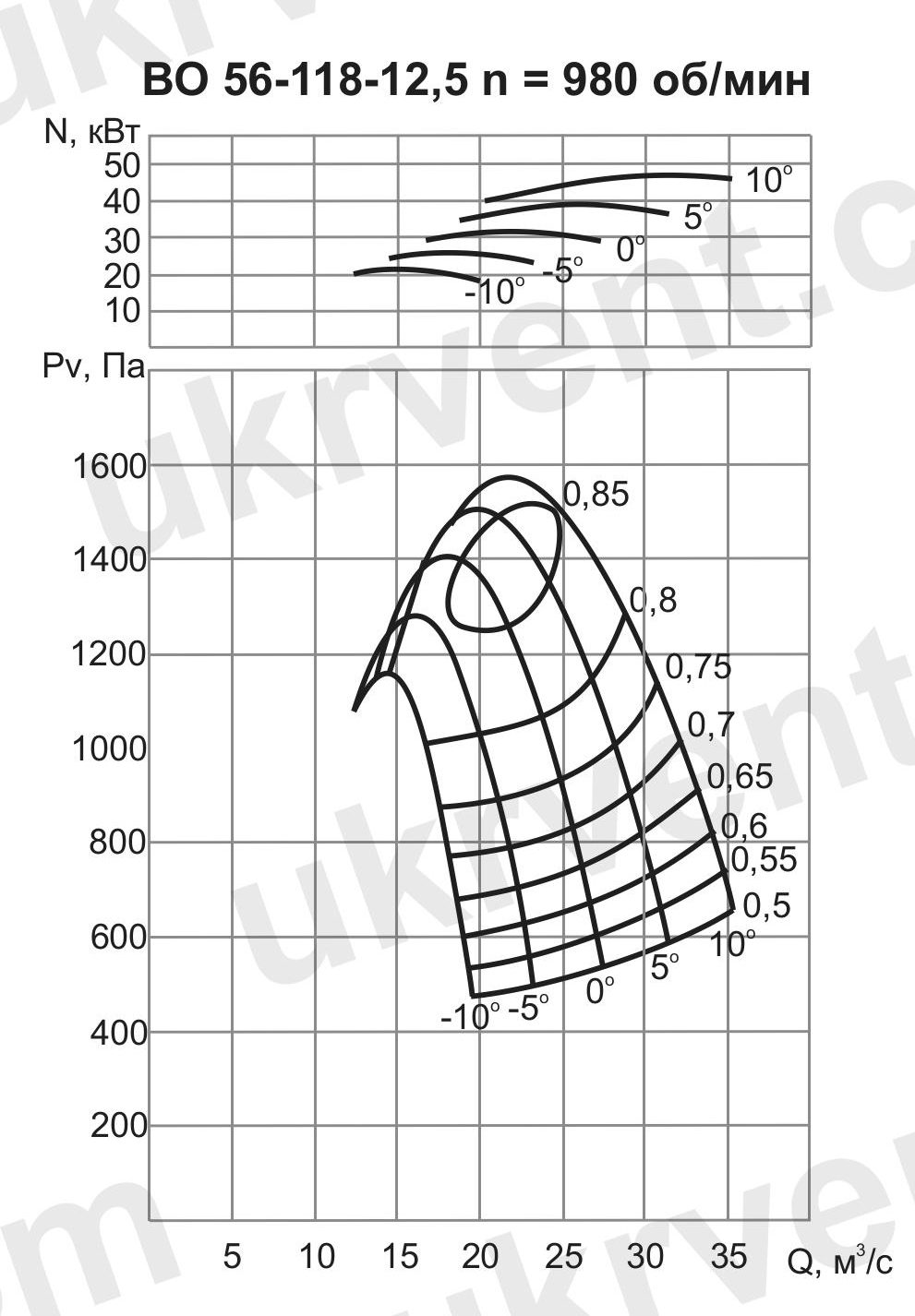

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВО56-118-12,5

ОБЛАСТИ ПРИМЕНЕНИЯ ВО 56-118-4 ВО 56-118-5 ВО 56-118-6,3 ВО 56-118-8 ВО 56-118-10 ВО 56-118-12,5

Вентиляторы осевые ВО 56-118 находят широкое применение в следующих сферах:

Системы приточно-вытяжной вентиляции – обеспечение воздухообмена в производственных, складских и общественных помещениях;
Воздушное отопление – использование в системах подачи теплого воздуха;
Технологические установки – интеграция в промышленные комплексы для обеспечения необходимого уровня воздухообмена.

ВАРИАНТЫ УСТАНОВКИ ВО 56-118

Укрвентсистемы производит на базе вентиляторов ВО вертикальные установки приточной и вытяжной вентиляции, включающие:

Вентилятор – основной элемент системы;
Обратный клапан – предотвращает обратное движение воздуха;
Стакан – направляет поток воздуха;
Зонт или защитная сетка – препятствует попаданию посторонних предметов.

Существуют две схемы монтажа:

Приточная вентиляция (Схема 1) – обеспечивает подачу свежего воздуха в помещения.
Вытяжная вентиляция (Схема 2) – отводит загрязненный воздух наружу.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ ВО 56-118

Высокая производительность и надежность;
Возможность регулирования угла наклона лопаток;
Изготовление из различных материалов под любые условия эксплуатации;
Простота монтажа и обслуживания;
Соответствие современным стандартам качества и энергоэффективности.
