ДЫМОСОСЫ ЦЕНТРОБЕЖНЫЕ ДВУХСТОРОННЕГО ВСАСЫВАНИЯ ДН-32X2-0,62К

Центробежные дымососы двухстороннего всасывания ДН-32×2-0,62К, производимые заводом Укрвентсистемы, представляют собой промышленное оборудование высокой эффективности, предназначенное для перемещения дымовых и отработанных газов в системах теплоснабжения и промышленной вентиляции. Эти агрегаты сконструированы с учётом современных требований к устойчивости, долговечности и эксплуатационной надёжности при работе в условиях повышенной запылённости и высокой температуры.

ОБЛАСТЬ ПРИМЕНЕНИЯ ДЫМОСОСОВ ДН-32X2-0,62К

• на газо- и мазутных котлах;
• в тепловых электростанциях и когенерационных установках;
• в водогрейных котельных и промышленных теплоустановках;
• для удаления дымовых газов из топок твердотопливных котлов;
• в металлургической, химической и пищевой промышленности;
• для вентиляции зданий с повышенными требованиями к качеству воздуха.

Устройство эффективно транспортирует неагрессивные газы с температурой до +250 °C и запылённостью до 2 г/м³, обеспечивая стабильную работу оборудования и защиту от перегрузок.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ДЫМОСОСОВ ДН-32X2-0,62К

Основу конструкции составляет двусторонняя система всасывания, обеспечивающая симметричное распределение потоков и снижение вибрации. Ключевые компоненты:

Корпус (улитка) выполнен из листовой углеродистой стали, усиленной рёбрами жёсткости. Внутренние поверхности защищены от износа броневыми вставками. Улитка поворотная, устанавливается под углами, кратными 45°, для упрощения монтажа.

Рабочее колесо из сварной углеродистой стали с лопатками загнутыми назад, устойчиво к эрозии и абразивному износу.

Направляющий аппарат с поворотными лопатками регулирует разрежение, обеспечивая оптимальную тягу в зависимости от режима работы котлоагрегата.

Ходовая часть включает вал, подшипниковые узлы, упругую муфту и основание, смонтированное на сварной раме.

Электродвигатель монтируется в комплекте, соответствуя условиям промышленной эксплуатации.

Для различных условий поставляются три исполнения:

• С полной противоизносной защитой улиток, карманов и лопаток (базовая версия).
• С частичной защитой (улитки и всасывающие карманы).
• Без защитного слоя — модель ДНx2-0,62ГМ для газомазутных котлов с пониженным абразивным воздействием.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ДН32×2-0,62ГМ

Дымососы ДН-32×2-0,62К предназначены для круглосуточной эксплуатации в условиях умеренного климата (исполнение У, категории размещения 1-4 по ГОСТ 15150-69). Возможна установка как в помещении, так и на открытом воздухе. Запуск оборудования допускается при температуре в корпусе не ниже -30 °C.

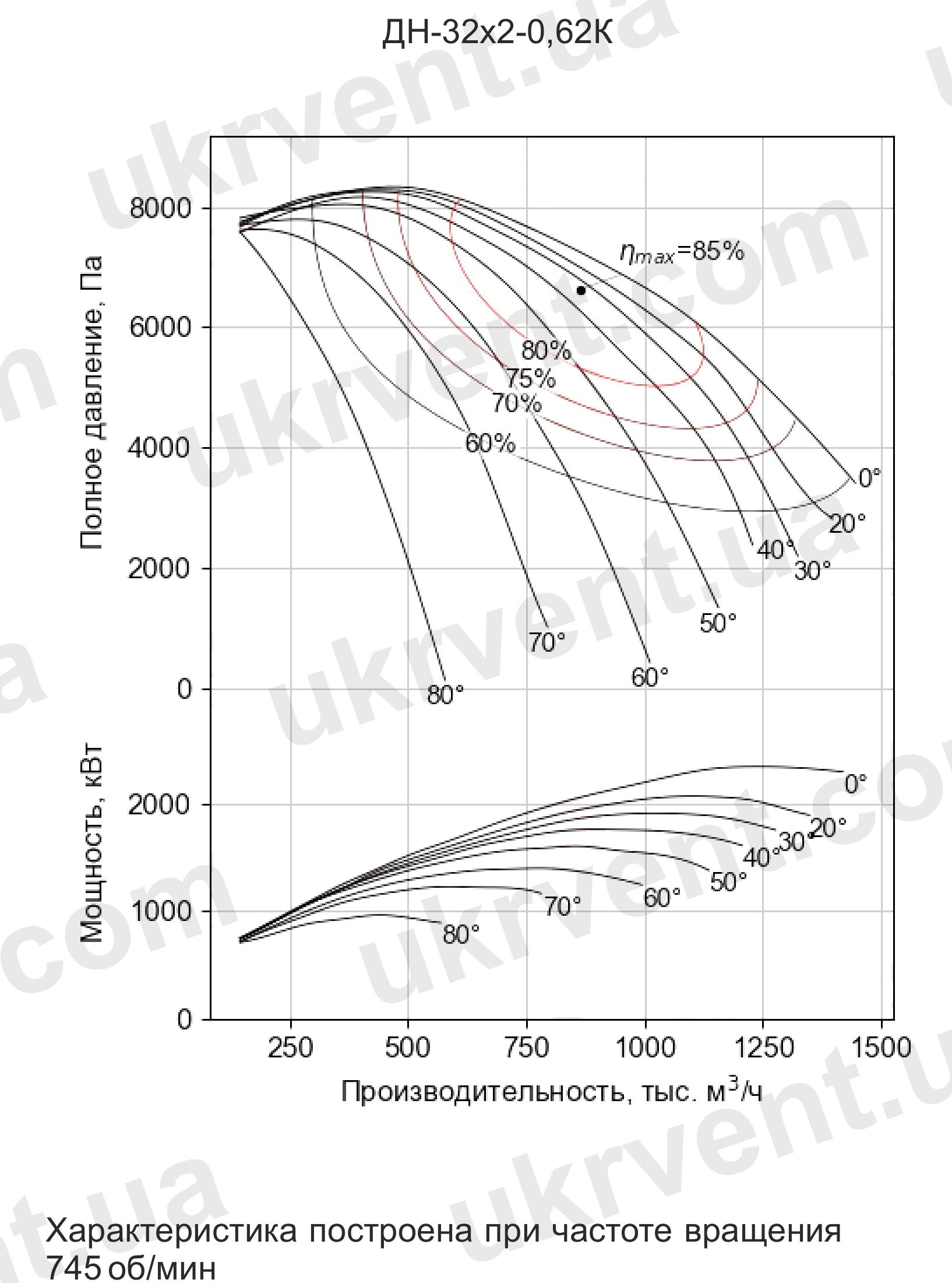

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДН-32х2

ПРЕИМУЩЕСТВА ДН-32X2-0,62К

• Высокая производительность и стабильная работа при перемещении больших объёмов дымовых газов.
• Низкий уровень вибраций и шума благодаря двухстороннему всасыванию и сбалансированной конструкции.
• Устойчивость к износу и эрозии, благодаря использованию армированных и сменных элементов.
• Гибкость монтажа — корпус поворачивается, всасывающий патрубок устанавливается под нужным углом.
• Универсальность применения в теплоэнергетике, промышленности, вентиляционных системах.
• Простота технического обслуживания за счёт доступности узлов и модульной конструкции.

Предприятие Укрвентсистема — ведущий производитель промышленного вентиляционного и дымоудаляющего оборудования. Каждое изделие проходит многоступенчатый контроль качества, имеет паспорта, чертежи и соответствует нормам ТУ и ГОСТ. Возможна адаптация конфигурации под нужды заказчика, включая материал корпуса, уровень защиты, тип подключения и направление вращения (правое или левое).

СХЕМА РАЗВОРОТОВ КАРМАНОВ ДЫМОСОСОВ ДН-32×2-0,62К

Для удобства монтажа улитка дымососа ДНx2 может переставляться под углами кратными 45°.

СХЕМА РАЗВОРОТОВ СПИРАЛЬНОГО КОРПУСА ДЫМОСОСОВ ДН-32×2-0,62К

Улитка дымососа может быть правого или левого вращения: дымосос правого вращения ― когда поток газов в улитке движется за часовой стрелкой; дымосос левого вращения ― когда поток газов в улитке движется против часовой стрелки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ ДВУСТОРОННЕГО ВСАСЫВАНИЯ ДН-32×2-0,62К

Номинальные аэродинамические параметры при давлении -1013 гПа, температуре -100°C, плотности газов – 0,946 кг/м³

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДН-32×2-0,62К

Присоединительные размеры ДНx2 – *Размеры даны справочно

Габаритные размеры дымососа двухстороннего ДНx2 – *Размеры даны справочно

Установочные размеры ДНx2 – *Размеры даны справочно
