Вентилятор осевой В-2,3-130 №11,2 с двигателем 18,5 кВт 1000 об/мин
В-2,3-130-11,2 – это вентилятор осевой промышленный, среднего давления, предназначен для перемещения воздуха и неагрессивных газовых смесей. Вентилятор осевой В2,3-130-11,2 имеет диаметр рабочего колеса 11,2дм. В2,3-130 №11,2 укомплектован двигателем 18,5кВт 1000об/мин. В-2,3-130 №11,2 применяют: в системах вентиляции, кондиционирования и отопления помещений; в различных технологических процессах производственных предприятий; во множестве других случаев, когда нет нужды в очень высоком напоре воздушного потока.
НАЗНАЧЕНИЕ ОСЕВОГО ВЕНТИЛЯТОРА В-2,3-130-11,2
Вентиляторы осевые применяются в системах вентиляции, воздушного отопления, а также для других санитарно-производственных целей.
Вентиляторы осевые В-2,3-130-11,2-02 с вертикальной осью вращения вместе с набором дополнительного оборудования могут быть установлены в системах подпора воздуха и обеспечивать прямую подачу наружного воздуха на лестничные площадки и в лифтовые шахты, создавая избыточное давление и предотвращая поступление дыма в эти помещения.
ВЕНТИЛЯТОР В2,3-130 №11,2 ИСПОЛЬЗУЕТСЯ
Вентилятор В2,3-130 №11,2 используется в холодильных и сварных установках, теплицах, овощехранилищах, птичниках, коровниках и других помещениях для содержания скота, градирнях, сушильных и покрасочных камерах, а также в учреждениях общественного питания.
ОПИСАНИЕ ВЕНТИЛЯТОРОВ В-2,3-130-11,2
- Вентиляторы осевые В-2,3-130-11,2 состоят из следующих основных узлов: цилиндрического корпуса, рабочего колеса, спрямляющего аппарата, двигателя и лючка обслуживания.
- Вентиляторы осевые В-2,3-130-11,2 выполнены по 1-й конструктивной схеме исполнения К+СА (рабочее колесо + спрямляющий аппарат) как с горизонтальной осью вращения, так и с вертикальной осью вращения согласно ГОСТ 11442-90 «Вентиляторы осевые общего назначения».
- Вентиляторы осевые В-2,3-130-11,2 изготавливаются в 2-х исполнениях: с углом установки лопаток рабочего колеса 36° и 51 Вентиляторы I исполнения с углом установки 36° обозначаются В-2,3-130-11,2- I, вентиляторы II исполнения с углом установки 51° обозначаются В-2,3-130-11,2- II.
- Комплектация вентиляторов гибкими вставками круглыми по отдельному заказу.
В-2,3-130-11,2 УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Вентиляторы В-2,3-130-11,2 предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих пыли и других твердых примесей в количестве более 0,01 г/м3, а также липких веществ и волокнистой пыли.
- Температура перемещаемой среды не должна превышать +40°С. Температура окружающей среды от – 40°С ДО +40°С.
- Вентиляторы предназначены для умеренного климата (У) и в 2-й категории размещения по ГОСТ 15150. Допускается эксплуатация вентиляторов по 1-ой категории размещения при условии предохранения электродвигателя от атмосферных воздействий.

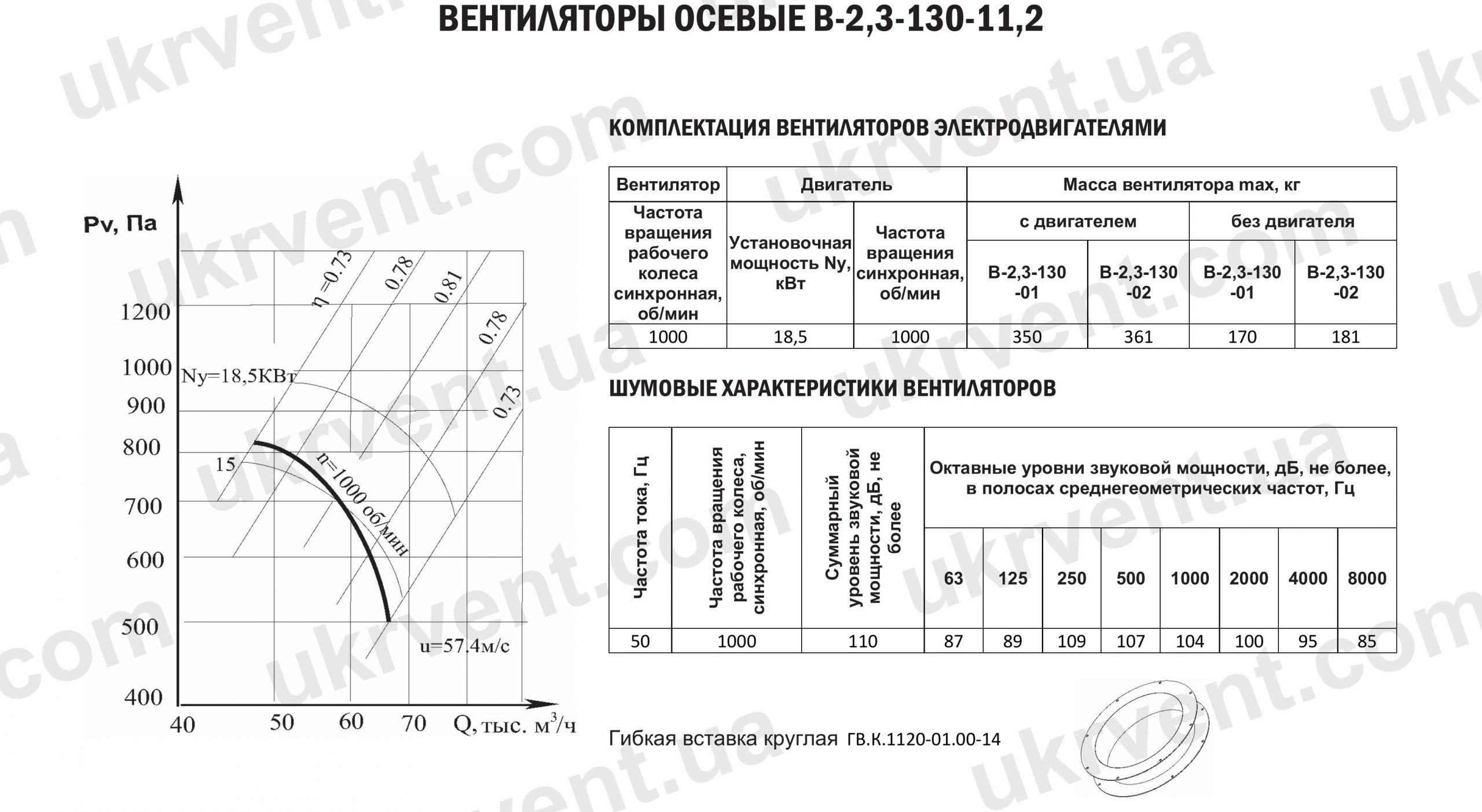

ТЕХНИЧЕСКИЕ И ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ОСЕВОГО В 2,3-130 11,2
| Вентилятор осевой | Частота вращения рабочего колеса синхронная, об/мин | Установочная мощность электродвигателя Ny, кВт | Частота вращения синхронная электродвигателя, об/мин | Масса вентилятора с двигателем max, кг | Масса вентилятора без двигателя max, кг | ||
| с горизонтальной осью вращения | с вертикальной осью вращения | с горизонтальной осью вращения | с вертикальной осью вращения | ||||
| Вентилятор осевой В2,3-130 №11,2 | 1000 | 18,5 | 1000 | 350 | 361 | 170 | 181 |
| Вентилятор | Частота тока, Гц | Частота вращения рабочего колеса, синхронная, об/мин | Суммарный уровень звуковой мощности, дБ, не более | Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
| Осевой вентилятор В2,3-130 №11,2 | 50 | 1000 | 110 | 87 | 89 | 109 | 107 | 104 | 100 | 95 | 85 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ОСЕВОГО ВЕНТИЛЯТОРА В 2,3 130 №11,2
| Обозначение вентилятора | Dк | D | D1 | А | А1 | в | 81 | L | н | Н1 | d | L | n |
| Вентилятор осевой В-2,3-130-11,2-01 | 1120 | 1127 | 1165 | 518 | 460 | 1080 | 1010 | 766 | 1368 | 680 | 12х18 | 224 | 18 |
| Вентилятор осевой В-2,3-130-11,2-02 | 1120 | 1127 | 1170 | – | – | – | – | 1261 | 845 | – | 12х18 | 16 |
Вентилятор осевой В-2,3-130-01 с горизонтальной осью вращения
Вентилятор осевой В-2,3-130-02 с вертикальной осью вращения
1 – корпус; 2 – колесо рабочее; 3 – спрямляющий аппарат; 4 – двигатель; 5 – лючок обслуживания; 6 – гибкая вставка

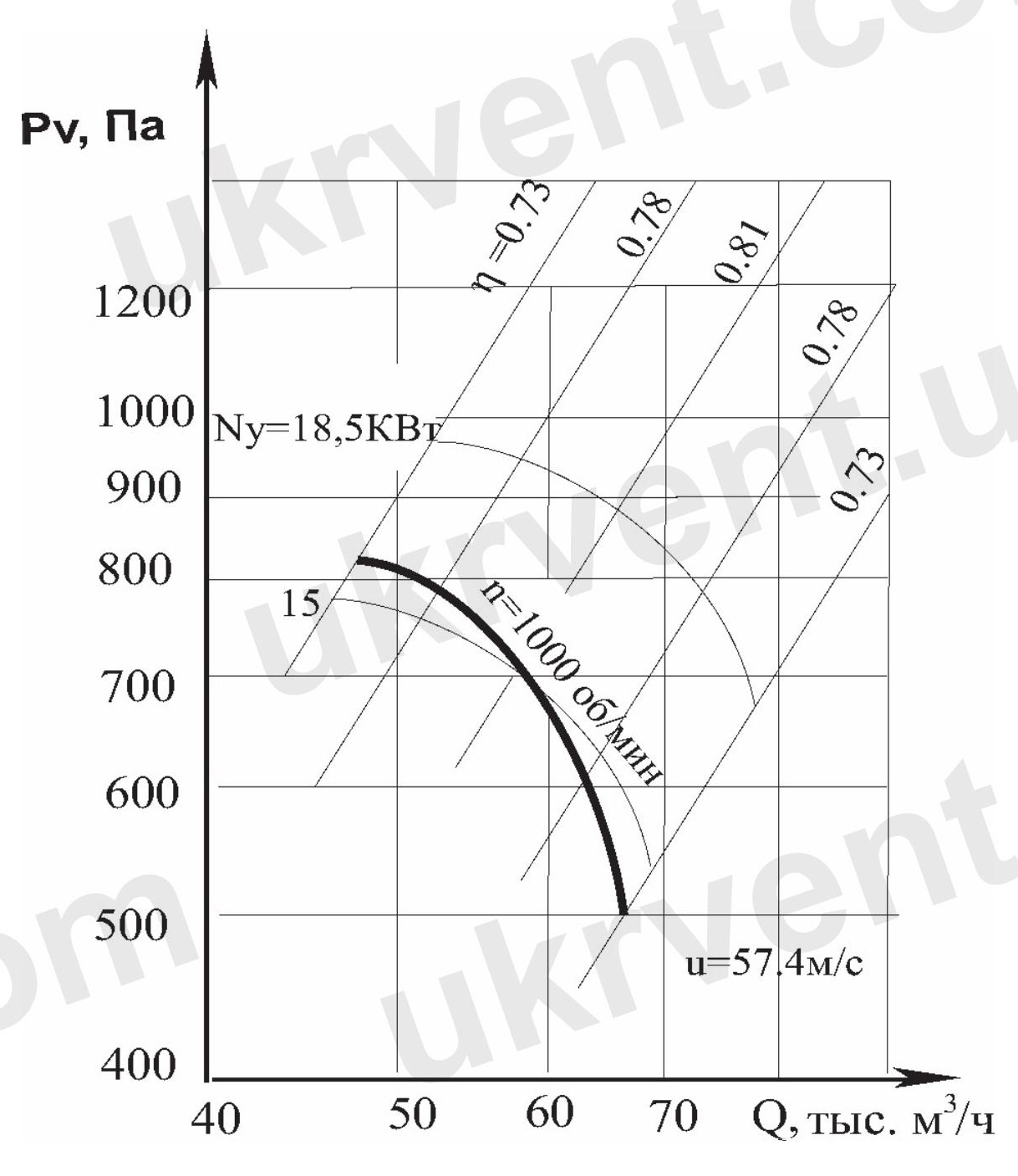

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ОСЕВОГО В 2,3-130-11,2
- Q – производительность по воздуху, 10³ м³/ч;
- Pv – полное давление, Па;
- η – коэффициент полезного действия (КПД);
- n – частота вращения рабочего колеса, об/мин;
- N – потребляемая мощность двигателя, кВт.
