ДЫМОСОСЫ Д-13,5К И Д-13,5КГМ

Дымососы Д

Дымососы модернизированные Д

Дымососы Д НЖ

Центробежные дымососы одностороннего всасывания Д-13,5К и Д-13,5КГМ производства «Укрвентсистемы» — это промышленное решение нового поколения, предназначенное для отсасывания дымовых газов из топок паровых котлов производительностью до 640 т/ч. Оборудование также эффективно применяется в технологических установках, где требуется перемещение неагрессивных пылегазовоздушных смесей с запыленностью не более 2 г/м³, по абразивности не превышающих характеристики золы дымовых газов.

Дымососы Д-13,5К и Д-13,5КГМ сконструированы для работы с газовыми средами температурой до +200°С в стандартном исполнении и до +400°С при оснащении системами воздушного или водяного охлаждения. Допустима кратковременная эксплуатация при температуре перемещаемой среды до +250°С.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ДЫМОСОСОВ Д-13,5К и Д-13,5КГМ

Корпус (улитка) – сварной, металлический, спиральной формы, с возможностью поворота на 360°, с установкой угла выхода газа с кратностью 15°, что соответствует требованиям ГОСТ 5976.
Рабочее колесо – сварное, с вперед загнутыми лопатками, сбалансировано, выполнено из углеродистой стали, с правым или левым направлением вращения, насажено непосредственно на промежуточный вал (исполнение №3).
Направляющий аппарат – регулируемые лопатки с синхронным приводом для управления потоком.
Рама – сварная, тяжелого исполнения, обеспечивает устойчивость и вибростойкость при длительной работе.
Патрубки – входной (круглый) и выходной (прямоугольный), фланцевого типа, унифицированы для промышленной стыковки.

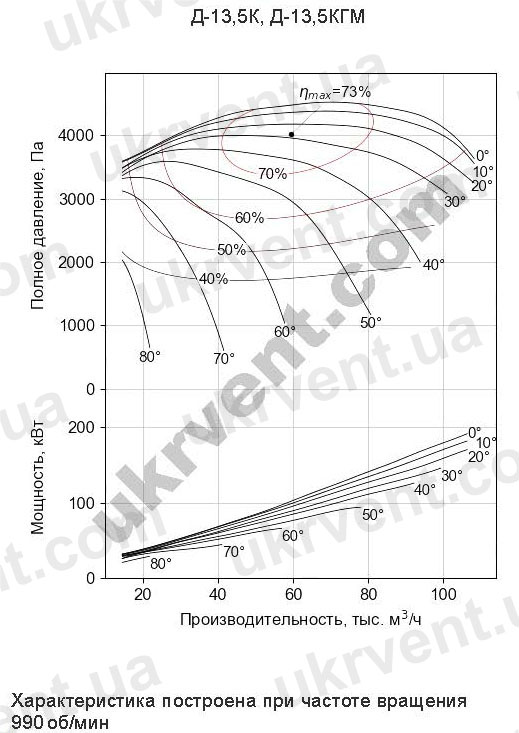

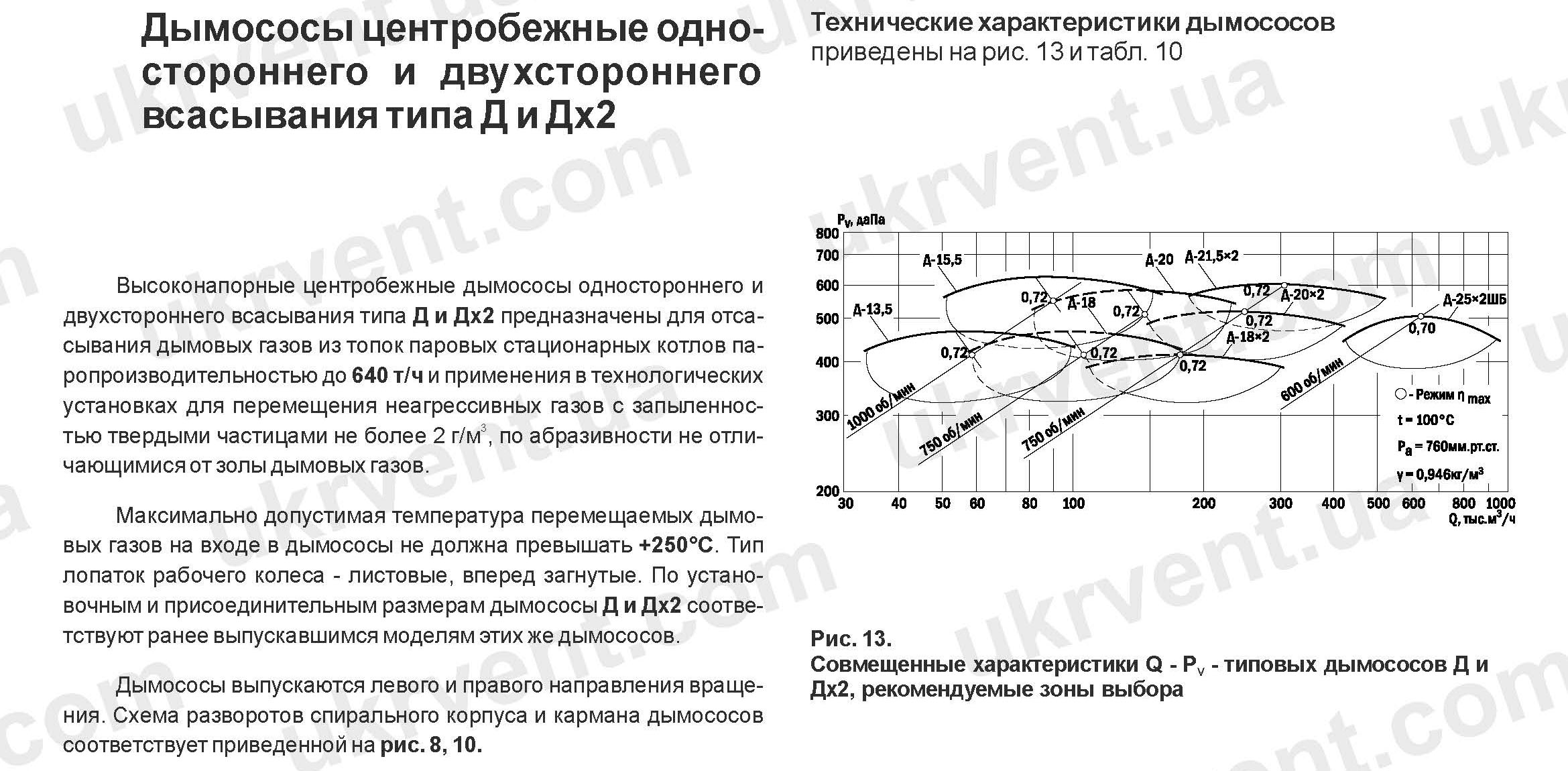

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 100°С и плотности газов 0,946 кг/м3 на входе в дымосос

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Температура среды: до +250°С (до +400°С при специсполнении).
Температура окружающей среды: от -30°С до +40°С.
Климатическое исполнение: У2 (уличная установка под навесом).
Запыленность газа: не более 2 г/м³.
Пылевая нагрузка: по абразивности не выше золы дымовых газов.
Режим работы: продолжительный, круглосуточный.

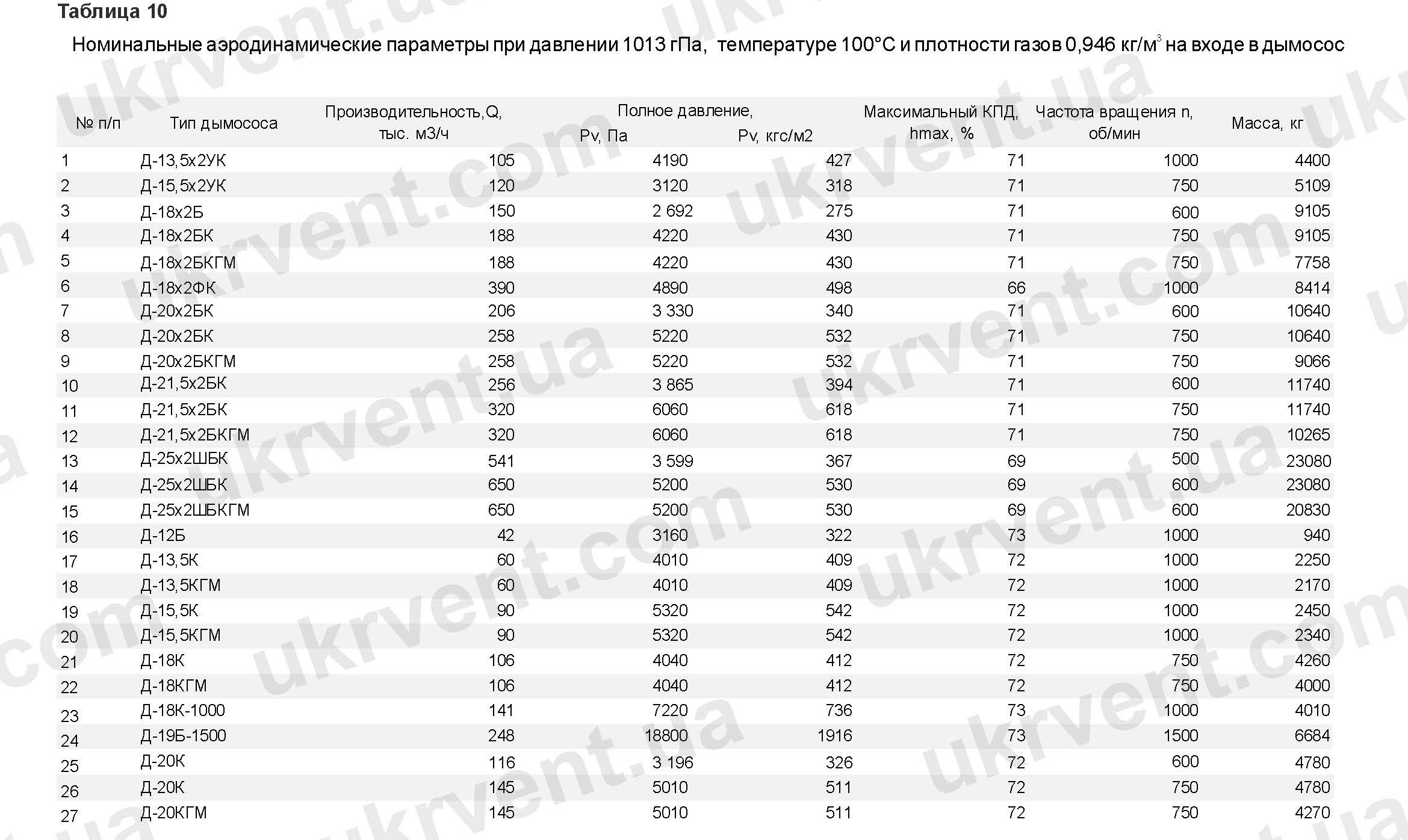

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ Д-13,5К и Д-13,5КГМ

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 100°С и плотности газов 0,946 кг/м³ на входе в дымосос

Тип дымососа	Д-13,5К	Д-13,5КГМ
Производительность, Q, тыс. м³/ч	60	60
Полное давление, Pv, Па	4010	4010
Полное давление, Pv, кгс/м2	409	409
Максимальный КПД, ɳmax, %	72	72
Частота вращения n, об/мин	1000	1000
Масса, кг	2250	2170

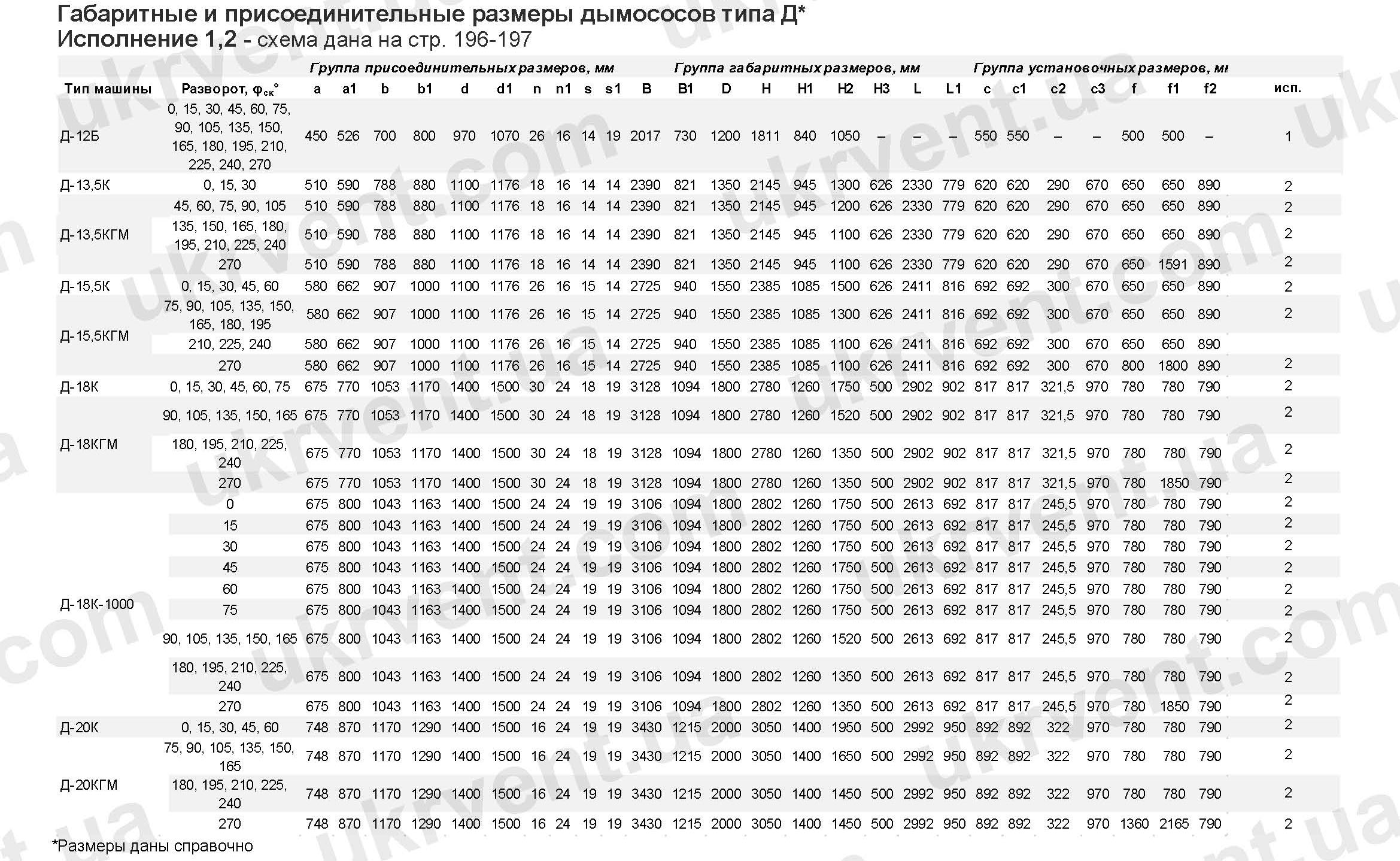

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСЫ ЦЕНТРОБЕЖНЫЕ ДВУХСТОРОННЕГО ВСАСЫВАНИЯ ТИПА Д-13,5К и Д-13,5КГМ

Группа присоединительных размеров, мм
Тип машины		Разворот, φ_ск			a			a1	b			b1			d			d1				n		n1		s			s1
Д-13,5К		0, 15, 30			510			590	788			880			1100			1176				18		16		14			14
Д-13,5КГМ		45, 60, 75, 90, 105			510			590	788			880			1100			1176				18		16		14			14
		135, 150, 165, 180, 195, 210, 225, 240			510			590	788			880			1100			1176				18		16		14			14
		270			510			590	788			880			1100			1176				18		16		14			14
Группа габаритных размеров, мм
Тип машины	Разворот, φ_ск			B			B1				D			H		H1			H2		H3				L			L1
Д-13,5К	0, 15, 30			2390			821				1350			2145		945			1300		626				2330			779
Д-13,5КГМ	45, 60, 75, 90, 105			2390			821				1350			2145		945			1200		626				2330			779
	135, 150, 165, 180, 195, 210, 225, 240			2390			821				1350			2145		945			1100		626				2330			779
	270			2390			821				1350			2145		945			1100		626				2330			779
Группа установочных размеров, м
Тип машины			Разворот, φ_ск			c				c1			c2				c3			f			f1				f2
Д-13,5К			0, 15, 30			620				620			290				670			650			650				890
Д-13,5КГМ			45, 60, 75, 90, 105			620				620			290				670			650			650				890
			135, 150, 165, 180, 195, 210, 225, 240			620				620			290				670			650			650				890
			270			620				620			290				670			650			1591				890

*Размеры даны справочно

ВАРИАНТЫ ИСПОЛНЕНИЯ

Д-13,5К – Индекс К в маркировке обозначает наличие улучшенного подшипникового узла из двухопорной конструкции со смазывающими материалами.
Д-13,5ГМ – ГМ для газомазутных котлов без абразивных частиц в воздушной среде. Предназначены для продолжительного режима работы в помещении и на открытом воздухе (вне помещения под навесом) при температуре окружающего воздуха не ниже -30°С и не выше +40°С; максимально допустимая температура перемещаемой среды на входе не должно превышать +250°С;.
Нестандартное исполнение – для температур до 400°С и агрессивных сред, с применением коррозионно-стойких и жаропрочных сталей.
Материалы – углеродистая сталь (стандарт), нержавеющие марки по запросу.
Исполнение корпуса – правое или левое вращение, корпус поворотный.

СХЕМЫ УСТАНОВКИ И МОНТАЖА

Углы поворота корпуса – от 0° до 270° с шагом 15°, обеспечивают гибкость при проектировании дымоудаления.

Направление вращения – определяется со стороны электродвигателя: при правом вращении – по часовой стрелке, при левом – против.

Схема 3 (исполнение 3) – рабочее колесо соединено с электродвигателем через промежуточный вал и муфту, идеально подходит для высокотемпературных условий.

ПРЕИМУЩЕСТВА ДЫМОСОСОВ Д-13,5К И Д-13,5КГМ ОТ УКРВЕНТСИСТЕМЫ

Повышенная производительность при стабильной работе;
Надежность конструкции, проверенная в тяжелых промышленных условиях;
Увеличенный ресурс за счет точной балансировки ротора и использования качественных материалов;
Возможность нестандартного исполнения для агрессивных или высокотемпературных сред;
Универсальность установки и простота монтажа за счет поворотного корпуса;
Низкие эксплуатационные и сервисные затраты;
Соответствие стандартам ГОСТ и требованиям промышленной безопасности.

ПРИМЕНЕНИЕ ДЫМОСОСОВ Д-13,5К И Д-13,5КГМ

Дымососы Д-13,5К и Д-13,5КГМ широко используются в:

паровых и водогрейных котельных;
металлургических и химических производственных линиях;
системах промышленного газоудаления;
агрегатах с высокотемпературной загрузкой и требующих устойчивой тягодутьевой поддержки.

Выбирая промышленные дымососы Д-13,5К и Д-13,5КГМ от компании «Укрвентсистема», вы получаете высококачественное оборудование, соответствующее требованиям современной промышленности. Наши вентиляторы успешно применяются в условиях повышенной сложности, демонстрируя устойчивую и эффективную работу даже при экстремальных нагрузках.

Купить дымосос Д-13,5К или Д-13,5КГМ, заказать индивидуальную комплектацию или получить техническую консультацию вы можете, обратившись в отдел продаж «Укрвентсистемы».
