Вентилятор В-2,3-130 №5,6: технические характеристики, конструктивные особенности и области применения

Вентиляторы ВО-46-130 №4-12,5

Назначение и применение вентилятора ВО-46-130-5,6

Вентилятор ВО 46-130 №5,6 – это осевое промышленные ветиляторы среднего давления, предназначенные для перемещения воздуха и неагрессивных газовых смесей. Агрегат нашёл широкое применение в системах вентиляции, кондиционирования, воздушного отопления, а также в технологических процессах на промышленных предприятиях. Благодаря универсальности и высокой производительности, вентилятор ВО 46-130 №5,6 является незаменимым оборудованием для обеспечения оптимальных условий работы как в производственных цехах, так и в сельскохозяйственных и общественных объектах.

Благодаря своей универсальности, вентилятор востребован в следующих сферах:

Системы промышленной вентиляции и кондиционирования;
Технологические процессы на производственных объектах;
Сельскохозяйственные предприятия (теплицы, коровники, птичники, овощехранилища);
Холодильные установки и градирни;
Сушильные и покрасочные камеры;
Общественные учреждения и предприятия пищевой промышленности.

Особая модификация вентилятора, В-2,3-130-5,6-02, с вертикальной осью вращения может быть интегрирована в системы подпора воздуха, создавая избыточное давление на лестничных площадках и в лифтовых шахтах. Это позволяет эффективно предотвращать распространение дыма в случае пожара.

ТЕХНИЧЕСКИЕ Характеристики ВЕНТИЛЯТОРА ОСЕВОГО ВО 46-130 №5,6

Вентилятор осевой	Частота вращения рабочего колеса синхронная, об/мин	Установочная мощность электродвигателя Ny, кВт	Частота вращения синхронная электродвигателя, об/мин	Масса вентилятора с двигателем max, кг		Масса вентилятора без двигателя max, кг
				с горизонтальной осью вращения	с вертикальной осью вращения	с горизонтальной осью вращения	с вертикальной осью вращения
Вентилятор осевой ВО46-130 №5,6	1500	2,2	1500	58	65	39	46

ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ВО46-130-5,6

Вентилятор	Частота тока, Гц	Частота вращения рабочего колеса, синхронная, об/мин	Суммарный уровень звуковой мощности, дБ, не более	Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
Вентилятор	Частота тока, Гц	Частота вращения рабочего колеса, синхронная, об/мин	Суммарный уровень звуковой мощности, дБ, не более	63	125	250	500	1000	2000	4000	8000
Осевой вентилятор ВО46-130 №5,6	50	1500	105	81	83	101	102	99	93	90	80

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ОСЕВОГО ВЕНТИЛЯТОРА ВО 46-130 №5,6

Вентилятор осевой ВО-46-130-01 с горизонтальной осью вращения

Вентилятор осевой ВО46-130-02 с вертикальной осью вращения

1 – корпус; 2 – колесо рабочее; 3 – спрямляющий аппарат; 4 – двигатель; 5 – лючок обслуживания; 6 – гибкая вставка

Обозначение вентилятора	Dк	D	D1	А	А1	в	81	L	н	Н1	d	L	n
Вентилятор ВО-46-130-5,6-01(А)	560	564	590	268	198	580	536	411	764	380	9х14	134	10
Вентилятор осевой ВО-46-130-5,6-02(А)	560	564	600	–	–	–	–	700	470	–	9х14		12

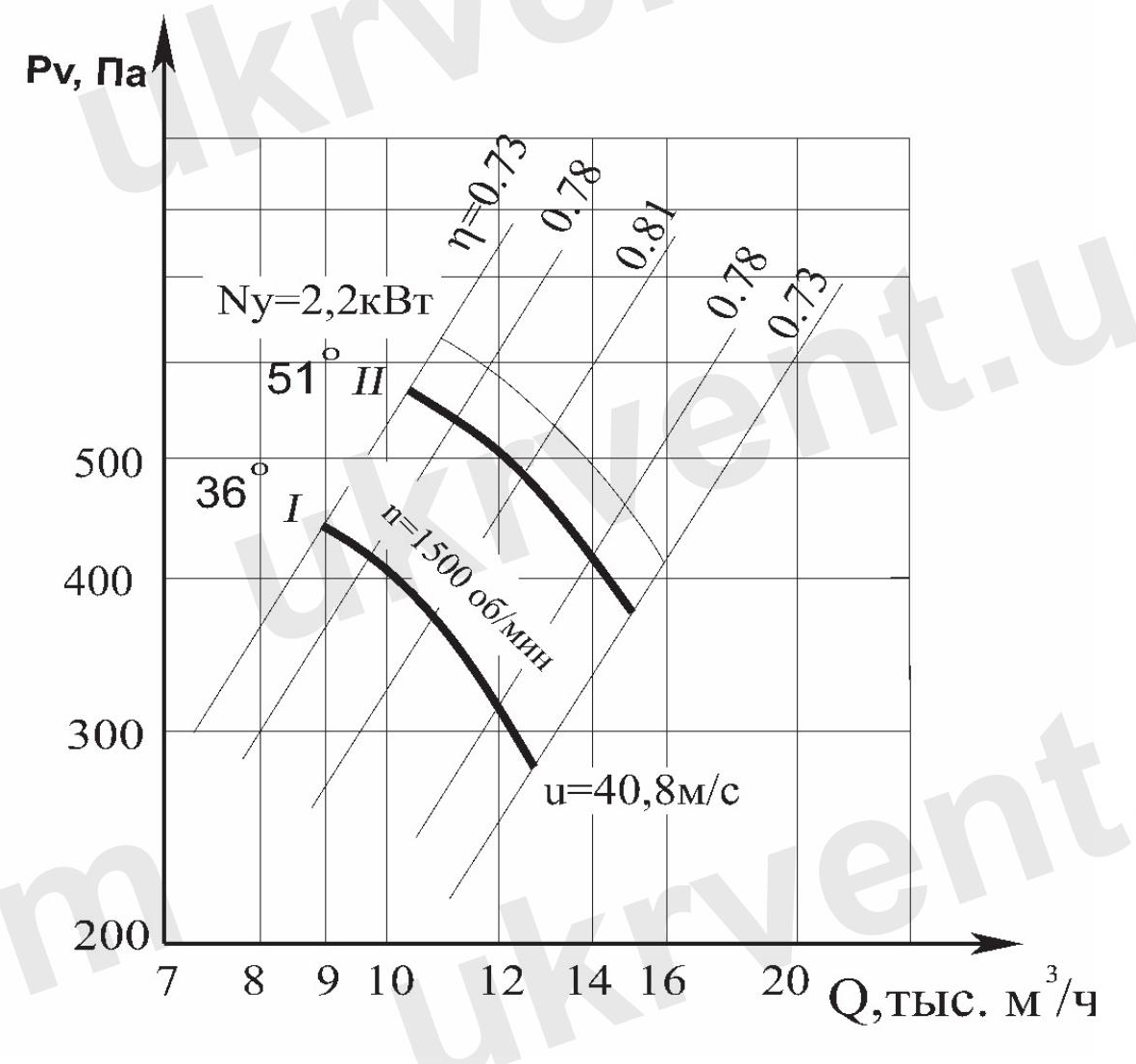

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ОСЕВОГО ВО-46-130-5,6

Q – производительность по воздуху, 10³ м³/ч;

Pv – полное давление, Па;

η – коэффициент полезного действия (КПД);

n – частота вращения рабочего колеса, об/мин;

N – потребляемая мощность двигателя, кВт.

Основные аэродинамические параметры, характеризующие вентилятор осевой ВО46-130 №5,6, включают производительность по воздуху (Q), полное давление (Pv) и коэффициент полезного действия (η). Эти параметры являются определяющими при подборе оборудования для конкретных систем вентиляции и кондиционирования. При использовании в типовых вентиляционных системах рекомендуется выбор исполнения с углом установки лопаток 36°, что обеспечивает сбалансированную работу агрегата в стандартных условиях эксплуатации. Для систем, требующих увеличенной мощности воздушного потока, применяется вариант с углом установки лопаток 51°. Дополнительные опции, такие как установка гибких вставок круглого сечения, позволяют снизить уровень вибраций и шум, что особенно важно для эксплуатации в помещениях с повышенными требованиями к акустическому комфорту.

Конструктивные особенности вентилятора осевого ВО-46-130 №5,6

Основой данного осевого вентилятора ВО 46-130 №5,6 является цилиндрический корпус, изготовленный из углеродистой стали. Особое внимание уделено рабочему колесу с аэродинамически оптимизированными лопатками, которое имеет диаметр 5,6 дм. Лопатки сконструированы таким образом, чтобы обеспечивать максимальный коэффициент полезного действия (КПД) за счет эффективного направления воздушного потока. Дополнительный элемент конструкции – спрямляющий аппарат, минимизирующий турбулентность в воздушном потоке и способствующий повышению эффективности работы вентилятора.

Конструкция вентилятора ВО-46-130-5,6 разработана с учетом обеспечения максимальной эффективности и надежности работы. Основные узлы агрегата включают:

Цилиндрический корпус, выполненный из высококачественной углеродистой стали, обеспечивающий прочность и долговечность;
Рабочее колесо с аэродинамически оптимизированными лопатками, обеспечивающее максимальный КПД;
Спрямляющий аппарат, уменьшающий турбулентность потока и повышающий эффективность работы агрегата;
Электродвигатель, рассчитанный на длительную эксплуатацию в промышленных условиях.

Электродвигатель мощностью 2,2 кВт с частотой вращения 1500 об/мин позволяет агрегату работать в режиме длительной эксплуатации. Применение двигателя, рассчитанного на работу в промышленных условиях, гарантирует стабильную работу устройства даже при интенсивных нагрузках. Кроме того, вентилятор выпускается в исполнении К+СА, что означает интеграцию рабочего колеса и спрямляющего аппарата в единую конструктивную схему, отвечающую требованиям ГОСТ 11442-90 «Вентиляторы осевые общего назначения».

Доступны два варианта исполнения, отличающиеся углом установки лопаток:

Исполнение I (угол установки 36°) – оптимальный выбор для стандартных вентиляционных систем;
Исполнение II (угол установки 51°) – используется в условиях, требующих повышенной мощности воздушного потока.

По дополнительному заказу возможна комплектация вентилятора гибкими вставками круглого сечения, что снижает уровень вибрации и шумовые характеристики.

Условия эксплуатации ВО 46-130 №5,6

Вентиляторы данной серии предназначены для работы с воздушными и газовыми средами, не оказывающими агрессивного воздействия на углеродистые стали. Максимально допустимое содержание твердых примесей в рабочей среде – 0,01 г/м³. Запрещается эксплуатация агрегата в условиях высокой запыленности, а также в средах, содержащих липкие или волокнистые включения.

Температурные режимы эксплуатации:

Температура перемещаемой среды: до +40°C;
Диапазон температур окружающей среды: от -40°C до +40°C.

Соответствует климатическому исполнению “У” и предназначен для эксплуатации во 2-й категории размещения по ГОСТ 15150. Допускается использование по 1-й категории размещения при наличии дополнительной защиты электродвигателя от атмосферных воздействий.

Вентилятор В-2,3-130 №5,6, выпускаемый заводом “Укрвентсистемы”, представляет собой надежное и эффективное решение для систем вентиляции, кондиционирования и технологических процессов. Высокая производительность, прочная конструкция и возможность адаптации под различные эксплуатационные условия делают его оптимальным выбором для промышленных и сельскохозяйственных предприятий.

Вентилятор ВО 46-130 №5,6 применение

Промышленная вентиляция и кондиционирование. Устройство обеспечивает равномерное распределение воздуха в производственных цехах и на складах, способствуя поддержанию оптимального микроклимата.
Технологические процессы. Применяется для создания необходимых условий в системах технологического обогрева, охлаждения и вентиляции на различных предприятиях.
Сельское хозяйство. Установка востребована в теплицах, коровниках, птичниках и овощехранилищах, где требуется обеспечение стабильного воздушного обмена.
Холодильные установки и градирни. Надежная работа вентилятора способствует поддержанию нужного температурного режима и оптимальной циркуляции воздуха.
Сушильные и покрасочные камеры. Высокая производительность устройства позволяет эффективно справляться с задачами интенсивного воздушного потока.
Общественные учреждения и предприятия пищевой промышленности. Гарантированное качество и надежность вентилятора позволяют использовать его в зонах с высокими требованиями к санитарно-гигиеническим нормам.
