ЦЕНТРОБЕЖНЫЕ ДЫМОСОСЫ ДН-09 И ДН-09П

Центробежные дымососы ДН-09 и ДН-09П Укрвентсистемы, предназначены для эффективного отвода дымовых газов из топочных камер паровых стационарных котлов с паропроизводительностью до 320 т/ч. Эти промышленные тягодутьевые машины среднего и высокого давления обеспечивают стабильную работу котельных и технологических установок, где требуется удаление неагрессивных газов с остаточной запылённостью до 2 г/м³.

Дымосос ДН-09 характеризуется производительностью 14 000 м³/ч при полном давлении 2230 (227) кгс/м² и максимальным КПД 79%. Модификация ДН-09П обеспечивает аналогичную производительность при повышенном полном давлении — 2510 (256) кгс/м² и улучшенном КПД — до 80%. Эти показатели обеспечивают высокую энергоэффективность при сохранении надёжной тяги в тяжёлых условиях эксплуатации.

НАЗНАЧЕНИЕ И УСЛОВИЯ ЭКСПЛУАТАЦИИ ДН-09 И ДН-09П

Дымососы ДН-09 и ДН-09П предназначены для удаления дымовых газов температурой до +250 °C из котлов, работающих на угле, мазуте, газе, а также применяются в технологических установках, где требуется транспортировка неагрессивных запылённых газов. Перемещаемая среда не должна иметь склонность к налипанию и по абразивности соответствовать золе дымовых газов.

Допускается эксплуатация дымососов в условиях умеренного климата в категории размещения У2 или У3 при температуре окружающей среды от –30 °C до +40 °C. При дополнительной защите электродвигателя возможна установка в категории У1.

КОНСТРУКЦИЯ И МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ ДН-09 И ДН-09П

В конструкцию дымососа входят следующие основные элементы:

• рабочее колесо с назад загнутыми лопатками;
• спиральный поворотный корпус (улитка);
• всасывающая воронка;
• направляющий аппарат;
• установочная рама.

Конфигурация корпуса предусматривает возможность изменения угла поворота выхлопа от 0° до 270° с шагом 15°, что значительно упрощает монтаж в условиях ограниченного пространства. Дымососы выпускаются как с левым, так и с правым направлением вращения рабочего колеса, определяемым по положению корпуса относительно электродвигателя.

По материалу изготовления различают следующие варианты:

• Стандартное исполнение — углеродистая сталь (до 200 °C).
• Специальное исполнение — нержавеющая или высоколегированная сталь (до 400 °C), под заказ.

КОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ ДН-09 И ДН-09П

Предусмотрены два исполнения по схеме привода:

• 1 исполнение – рабочее колесо смонтировано непосредственно на валу электродвигателя, используется при температуре до 200 °С

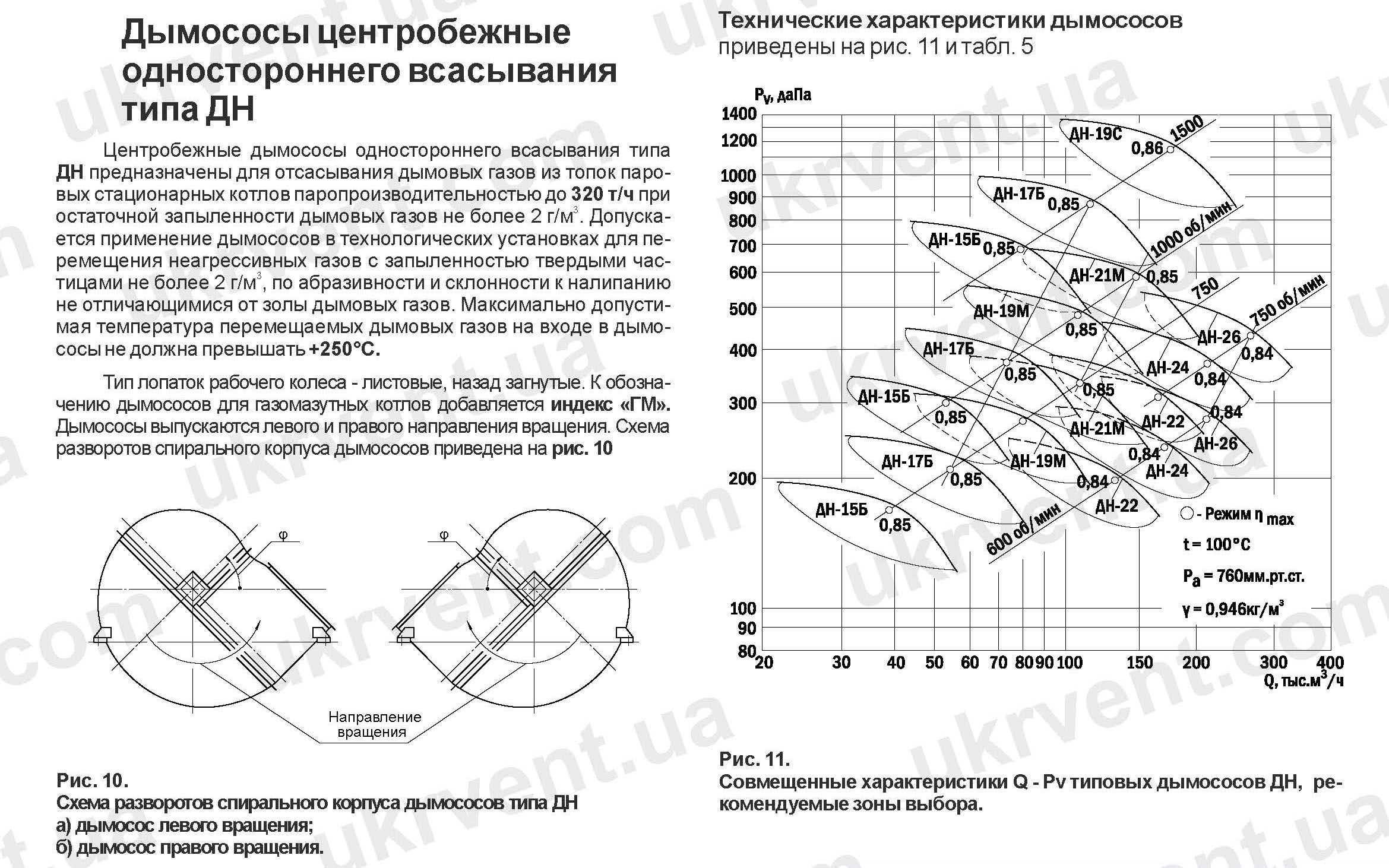

СХЕМЫ РАЗВОРОТОВ ДЫМОСОСА Дымосос ДН-09 и ДН-09П

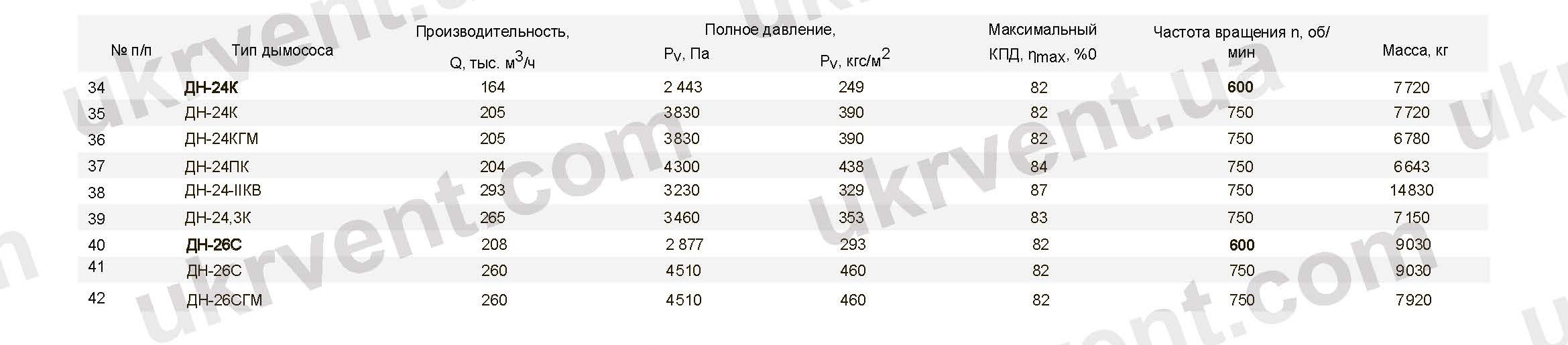

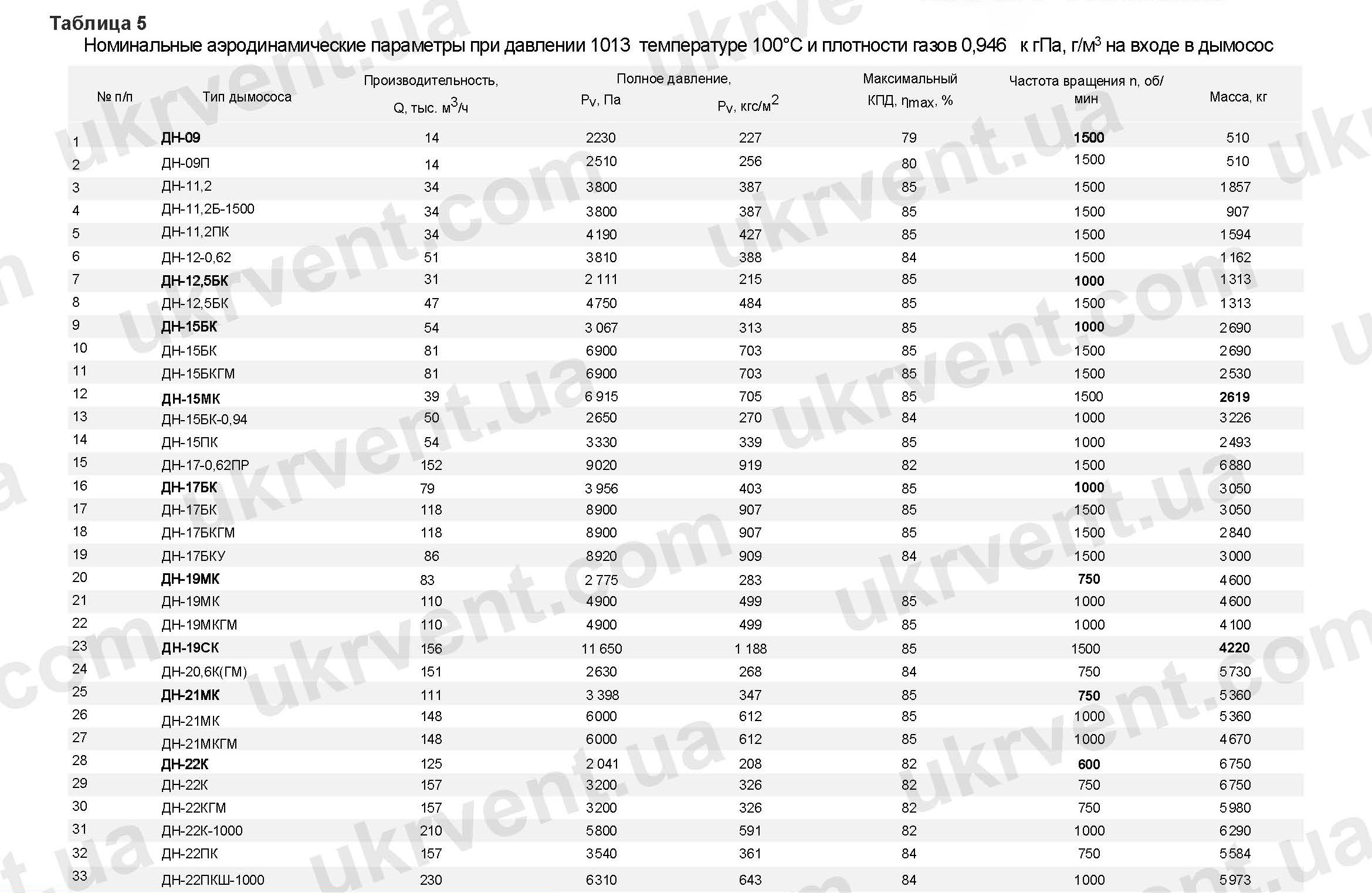

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСА ЦЕНТРОБЕЖНОГО ДН-09 и ДН-09П

Номинальные аэродинамические параметры при давлении 1013 температуре 100°С и плотности газов 0,946 к гПа, г/м³ на входе в дымосос

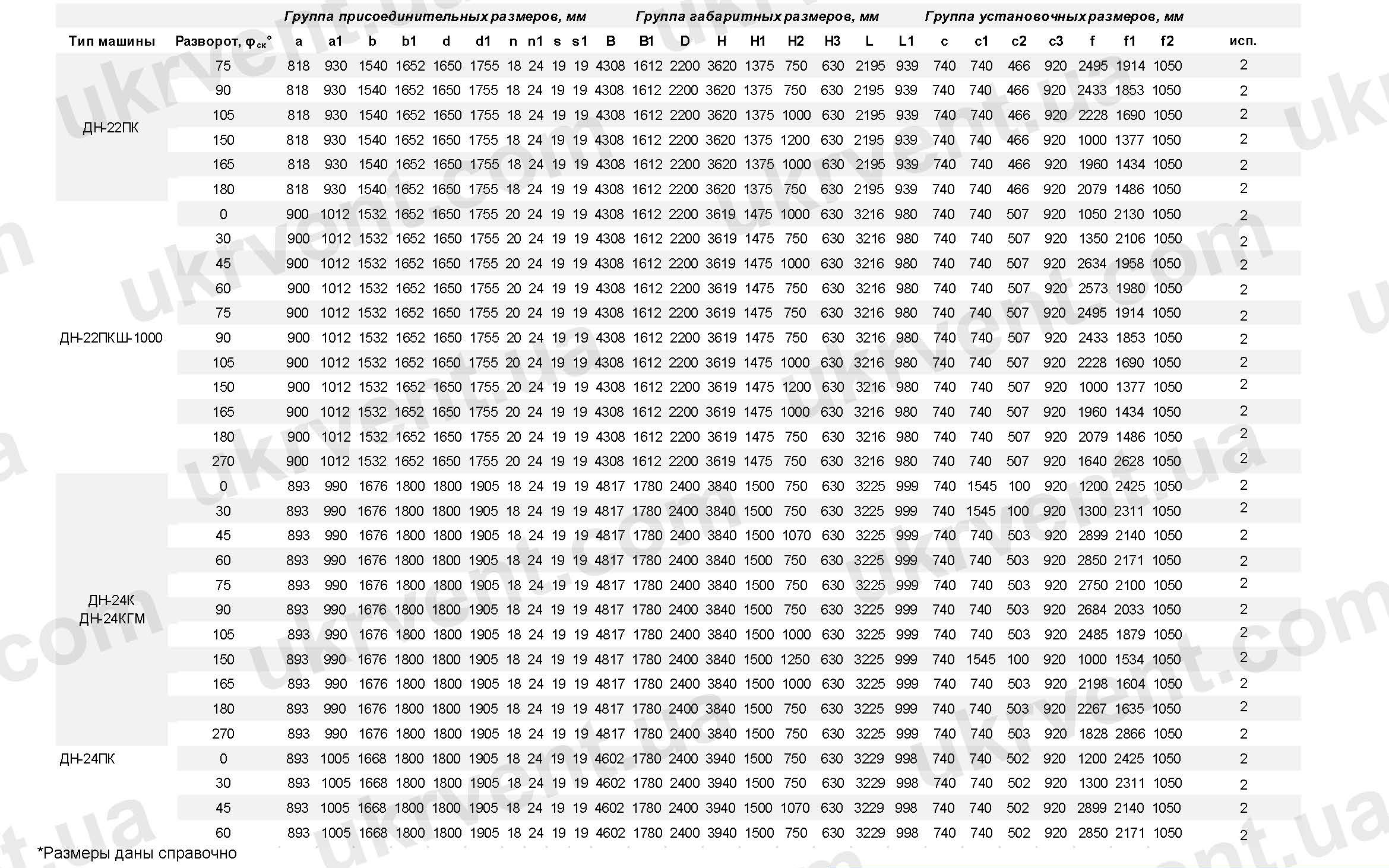

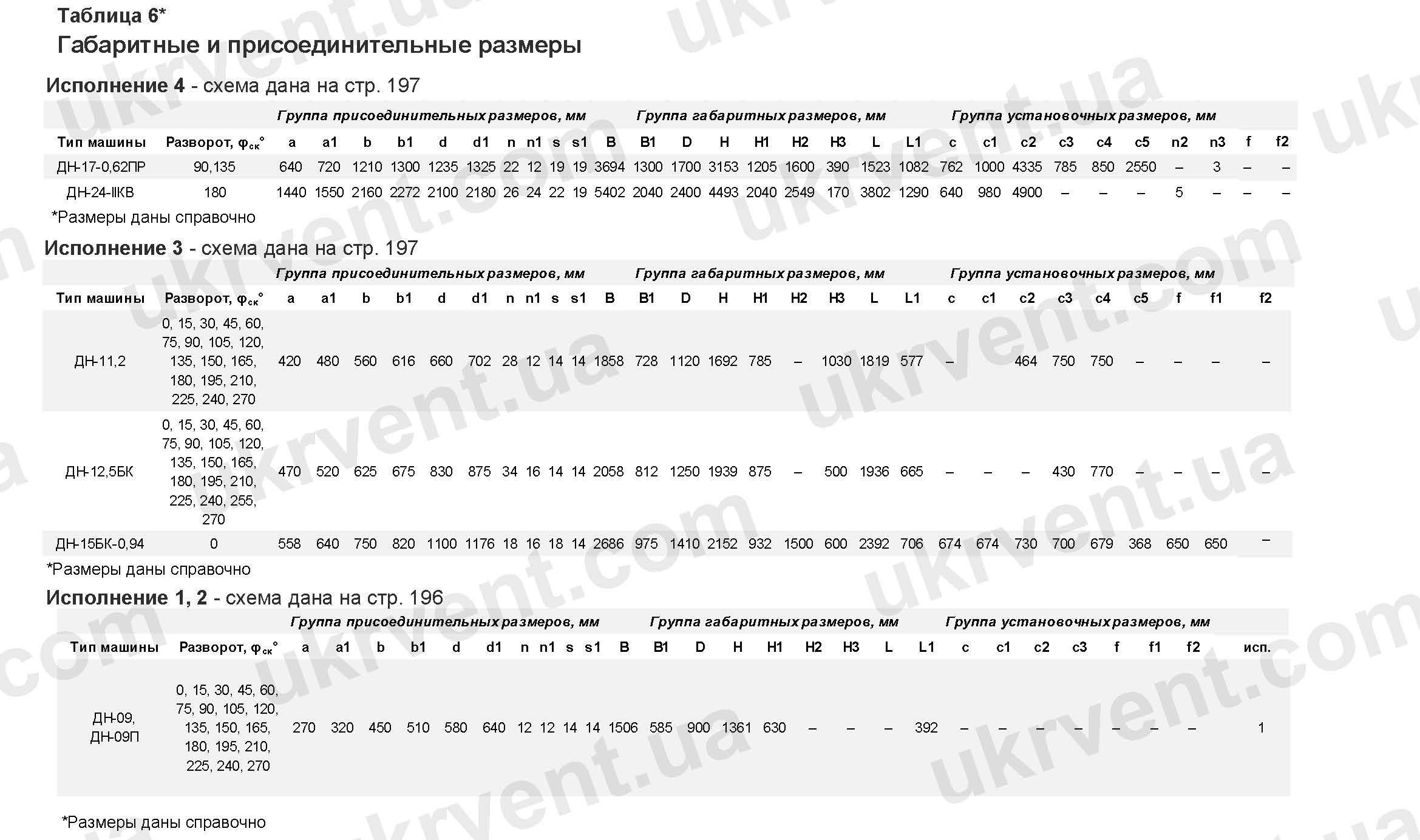

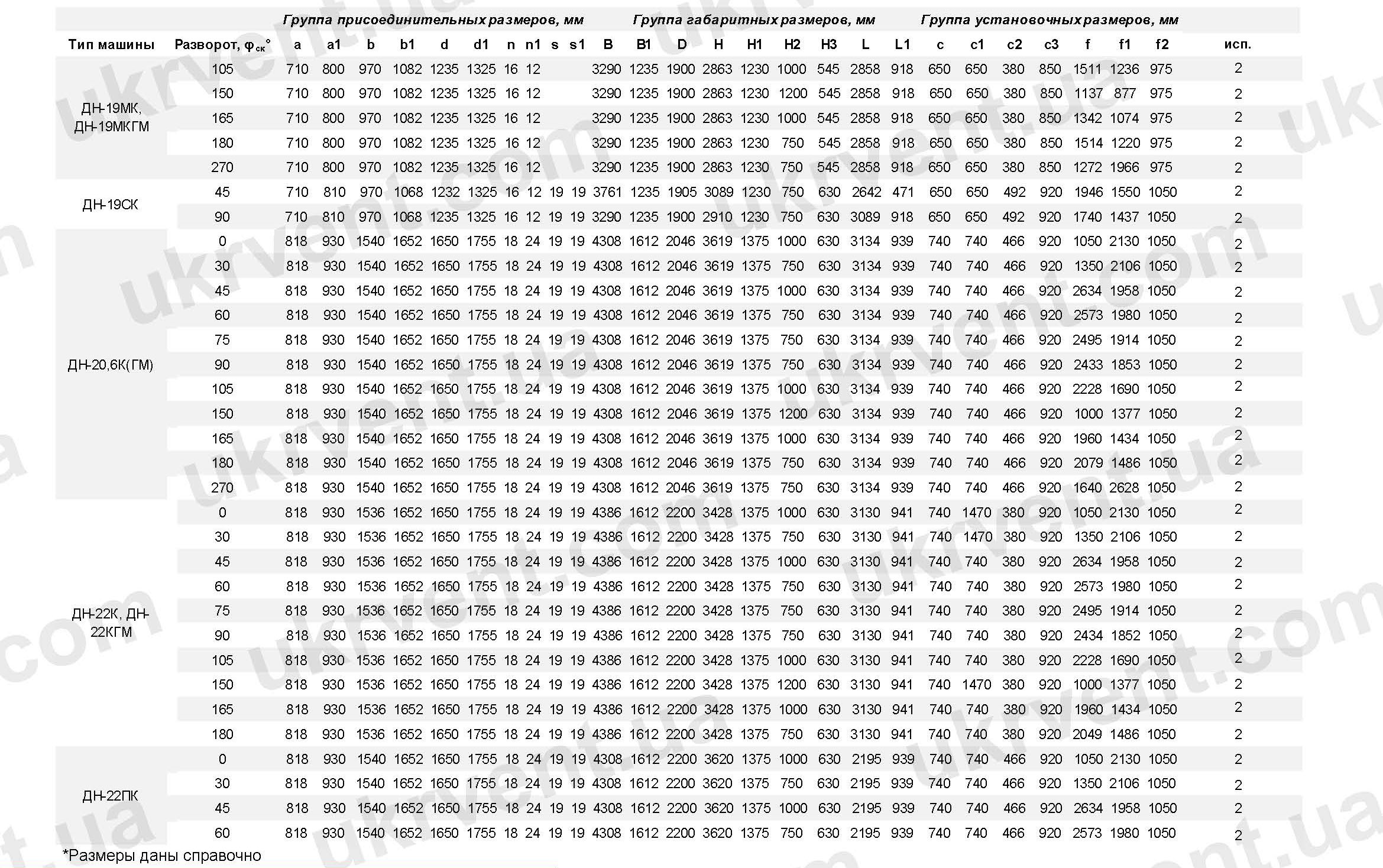

  ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ДН-09 и ДН-09П

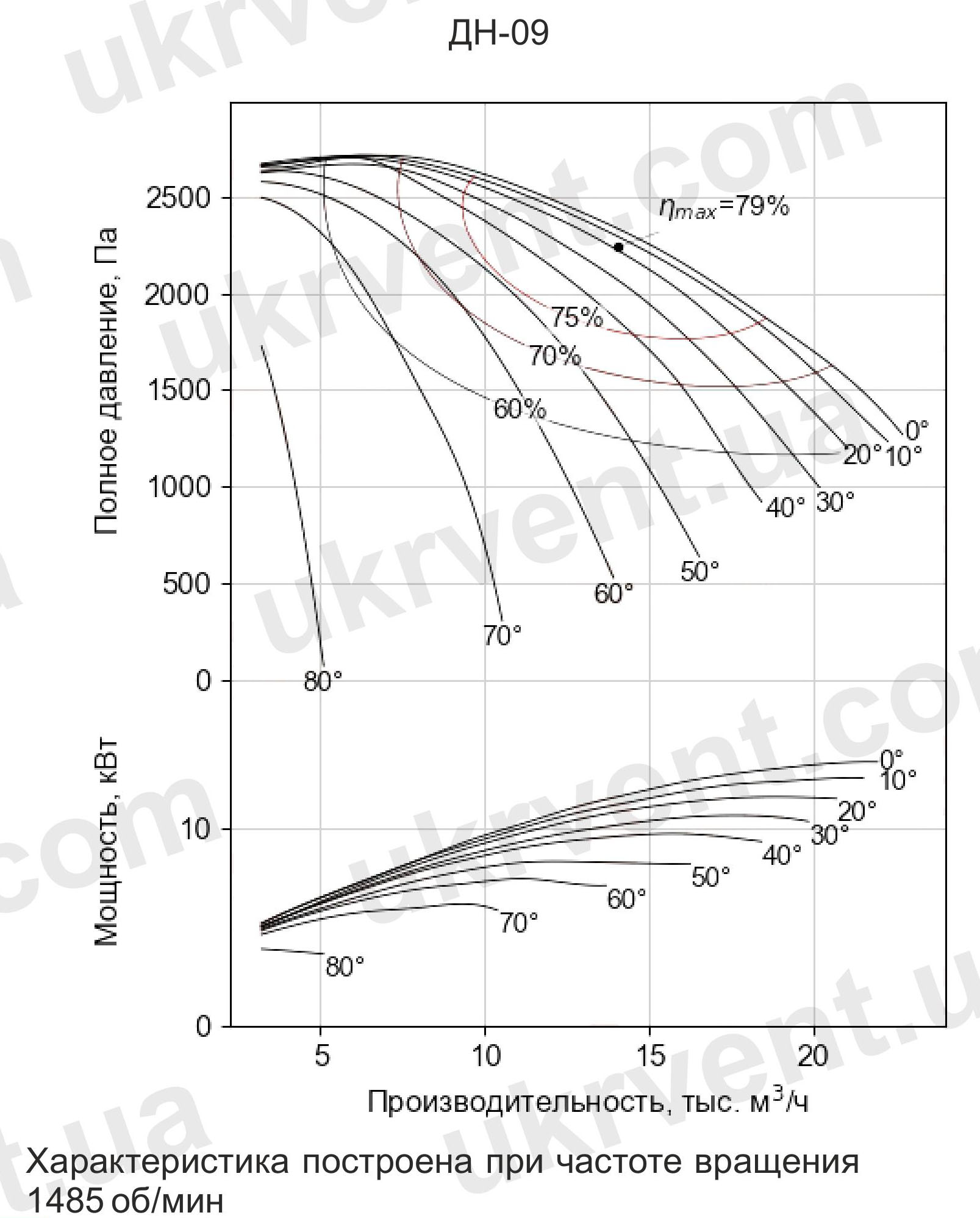

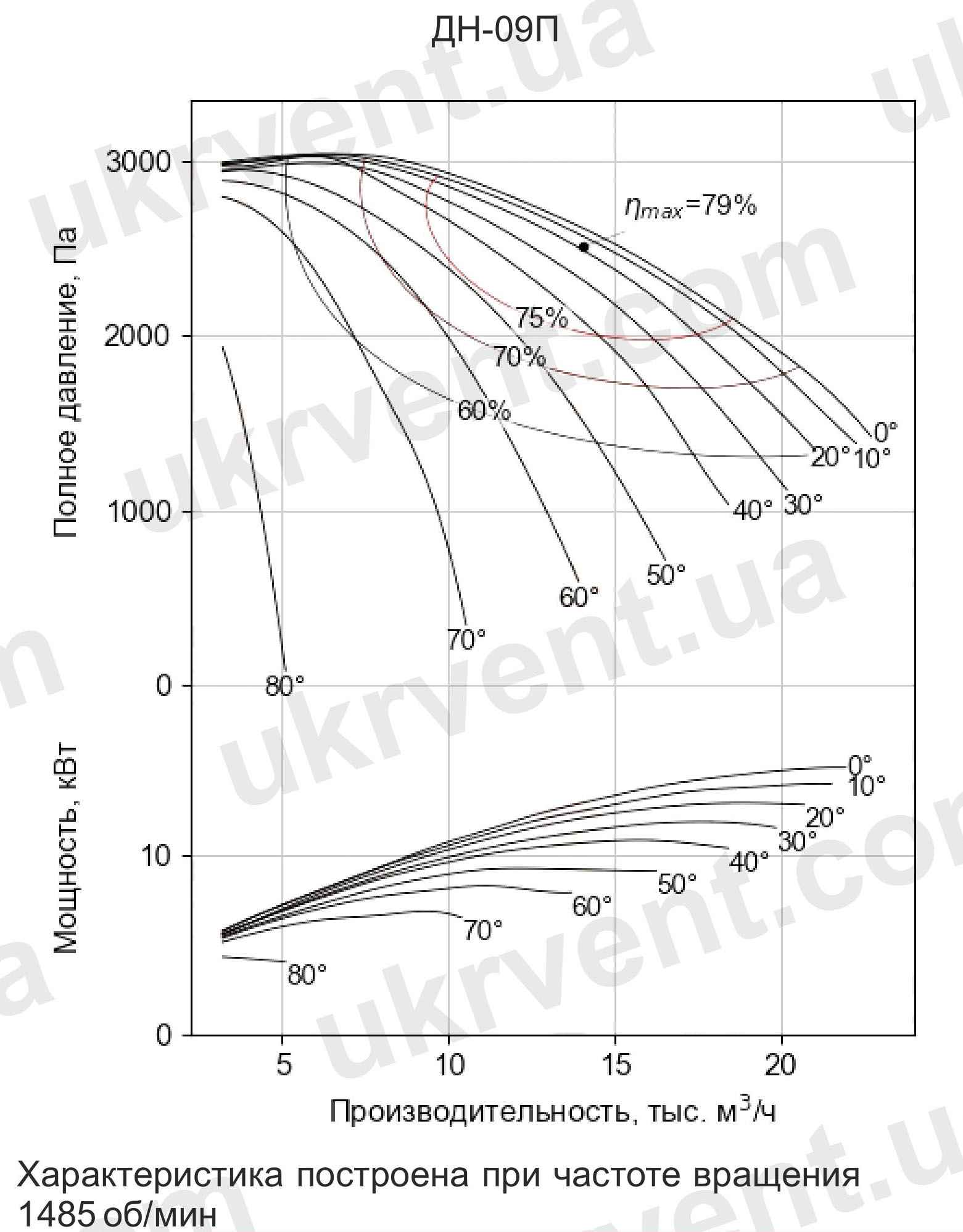

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПРЕИМУЩЕСТВА ДЫМОСОСОВ ДН-09 И ДН-09П УКРВЕНТСИСТЕМЫ

• Высокая надёжность и длительный срок службы — конструкция разработана с учётом эксплуатации в тяжёлых промышленных условиях.
• Максимальная энергоэффективность — высокий КПД позволяет снизить энергозатраты.
• Универсальность применения — возможно использование в котельных, теплогенераторных и технологических системах.
• Гибкость при монтаже — регулировка угла корпуса, выбор направления вращения и исполнения.
• Доступность исполнения под заказ — из нержавеющей или легированной стали, для агрессивных или высокотемпературных сред.
• Производство и качество

Дымососы ДН-09 и ДН-09П производятся в соответствии с действующими ГОСТами и ТУ на современном оборудовании. Каждая единица проходит обязательные испытания на герметичность, вибрацию и шум, обеспечивая соответствие заявленным характеристикам.

Дымососы ДН-09 и ДН-09П производства Укрвентсистемы — это профессиональное решение для эффективного и надёжного отвода дымовых газов в промышленных условиях. Высокие технические показатели, прочная конструкция и возможность индивидуального исполнения делают эти агрегаты оптимальным выбором для предприятий, ценящих качество и надёжность оборудования.
