ДН-29,5×2КШ ДЫМОСОС ДВУСТОРОННЕГО ВСАСЫВАНИЯ

Центробежный дымосос ДН-29,5×2КШ производства Укрвентсистемы — это высокоэффективное оборудование, предназначенное для удаления дымовых газов из топок котлов на твёрдом топливе, а также газомазутных установок паропроизводительностью 320–480 т/ч. Конструкция дымососа отвечает требованиям надёжности, устойчивости к агрессивной среде и высокой эксплуатационной нагрузки, что делает его оптимальным решением для энергетических, металлургических и химических предприятий.

НАЗНАЧЕНИЕ И ОБЛАСТИ ПРИМЕНЕНИЯ ДЫМОСОСА ДН-29,5X2КШ

Дымососы данной серии предназначены для:

отсоса дымовых газов от твердотопливных котлов с высокой паропроизводительностью;
удаления продуктов сгорания газомазутных котлов;
перемещения неагрессивных, слабо запылённых газов (до 2 г/нм³), близких по характеристикам к золосодержащим;
работы в вентиляционных и технологических системах промышленных объектов;
эксплуатации в котельных, на ТЭС, в когенерационных установках и объектах коммунальной инфраструктуры.

Благодаря широкому диапазону применения, дымососы ДН-29,5×2КШ востребованы на объектах с повышенными требованиями к стабильности и надёжности тяговой системы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И УСЛОВИЯ ЭКСПЛУАТАЦИИ

Модель ДН-29,5×2КШ сконструирована для продолжительной эксплуатации при температуре перемещаемой газовой среды до +250°C. Запуск оборудования допускается при температуре воздуха в корпусе не ниже -30°C. Устройство рассчитано на работу как в помещении, так и на открытом воздухе, в климатических условиях категорий 1–4 по ГОСТ 15150-69.

По характеру аэродинамических характеристик дымососы применимы как для одиночной работы, так и в схемах с последовательным или параллельным подключением. Изготавливаются в исполнениях левого и правого вращения, что позволяет адаптировать их к особенностям проектной компоновки котельной.

СХЕМА РАЗВОРОТОВ КАРМАНОВ ДЫМОСОСОВ ДН-29,5×2КШ

Для удобства монтажа улитка дымососа ДНx2 может переставляться под углами кратными 45°.

СХЕМА РАЗВОРОТОВ СПИРАЛЬНОГО КОРПУСА ДЫМОСОСОВ ДН-29,5×2КШ

Улитка дымососа может быть правого или левого вращения:

дымосос правого вращения ― когда поток газов в улитке движется за часовой стрелкой;
дымосос левого вращения ― когда поток газов в улитке движется против часовой стрелки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ ДВУСТОРОННЕГО ВСАСЫВАНИЯ ДН-29,5×2КШ

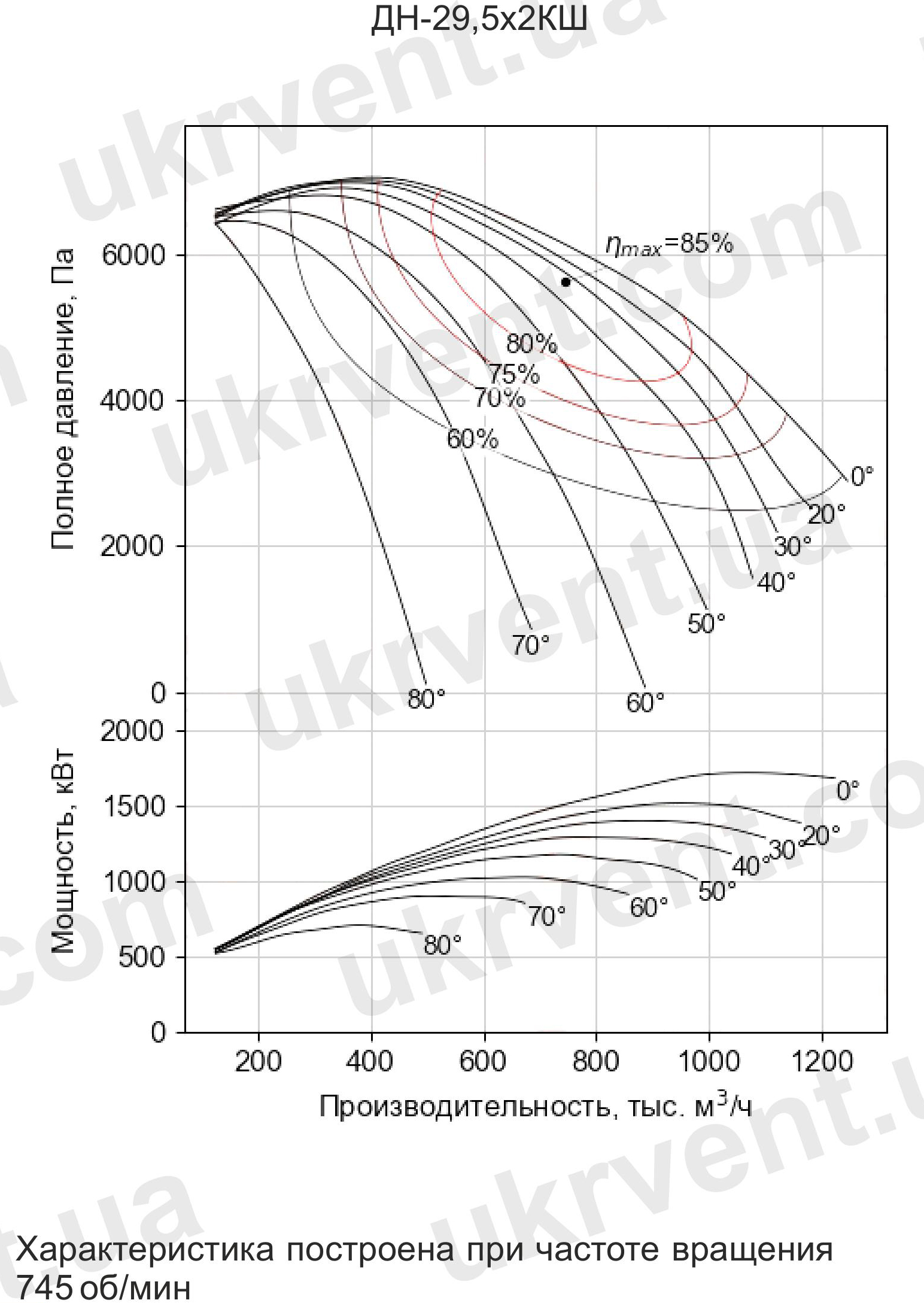

Номинальные аэродинамические параметры при давлении -1013 гПа, температуре -100°C, плотности газов – 0,946 кг/м³

Тип вентилятора	Производительность, Q, тыс. м3/ч	Полное давление, Pv, Па	Полное давление, Pv, кгс/м	Максимальный КПД, ɳmax, %	Частота вращения n, об/мин	Масса, кг
ДН-29,5×2КШ	746	5617	573	85	750	35967

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДН-29,5×2КШ

Присоединительные размеры ДНx2 – *Размеры даны справочно

Тип машины	Разворот, φск^o– φвк^o	а, мм	а1, мм	а2, мм	аЗ, мм	b, мм	b1, мм	b2, мм	b3, мм	n, мм	n1, мм	S, мм	s1, мм
ДН-29,5×2КШ	45-135	2066	2190	2414	2530	1640	1726	3620	3706	34	38	24	24

Габаритные размеры дымососа двухстороннего ДНx2 -*Размеры даны справочно

Тип машины	Разворот, φскo- φвкo	В, мм	В1, мм	D, мм	н, мм	Н1, мм	Н2, мм	нз, мм	Н4, мм	L, мм	L1, мм
ДН-29,5×2КШ	45-135	2210	2722	2950	1930	2300	1800	831	820	6800	4604

Установочные размеры ДНx2 – *Размеры даны справочно

Тип машины	Разворот, φскo- φвкo	c, мм	с’, мм	с1, мм	с1′, мм	с2, мм	с2′, мм	сЗ, мм	сЗ’, мм	с4, мм	f, мм	f1, мм	f2, мм	f3, мм	f4, мм
ДН-29,5×2КШ	45-135	2170	2170	525	525	500	500	1055	1055	420	1944	2569	1520	880	1300

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ДЫМОСОСА ДН-29,5X2КШ

Корпус (улитка) — изготавливается из листовой углеродистой стали, усилен дополнительными рёбрами жёсткости. Внутренние поверхности защищены износостойкими материалами или броневыми накладками, которые подлежат замене по мере износа. Улитка поворотная, с возможностью установки на угол, кратный 45°.

Рабочее колесо — сварная конструкция из углеродистой стали, включает ступицу, два диска (основной и конический) и назад загнутые лопатки. Такая форма обеспечивает высокую эффективность и устойчивость к износу при транспортировке запылённых сред.

Всасывающие карманы и направляющие аппараты — два всасывающих канала (левый и правый) с осевыми направляющими аппаратами, регулирующими подачу дымовых газов. Диапазон регулировки лопаток — от 0° (закрыто) до 90° (полностью открыто).

Ходовая часть — вал, подшипниковые опоры и упругая муфта обеспечивают устойчивость к вибрациям и механическим нагрузкам.

Монтажная рама — сварная стальная конструкция, на которую монтируются все ключевые узлы. Устанавливается на заранее подготовленную железобетонную основу в соответствии с проектной документацией.

Электропривод — двигатель мощностью, соответствующей проектной нагрузке, крепится напрямую или через муфту, обеспечивая стабильное вращение и необходимую частоту оборотов рабочего колеса.

ПРЕИМУЩЕСТВА ПРИМЕНЕНИЯ ДН-29,5X2КШ

высокая производительность при низком уровне вибраций;
оптимизация расхода энергии за счёт точного регулирования направления потока;
надёжная защита внутренних поверхностей от абразивного износа;
универсальность установки и обслуживания;
совместимость с различными типами котлов;
соответствие действующим стандартам ГОСТ и ТУ.

Центробежный дымосос ДН-29,5×2КШ — это инженерно выверенное решение, сочетающее прочную конструкцию, высокую эффективность и универсальность применения. Продукция компании Укрвентсистема — это гарантия надёжности, проверенная временем и промышленной практикой. Выбирая ДН-29,5×2КШ, вы инвестируете в стабильную и безопасную работу вашего производства.
