МЕЛЬНИЧНЫЕ ВЕНТИЛЯТОРЫ ВМ-50/1000-IБК ПРОИЗВОДСТВА «УКРВЕНТСИСТЕМЫ»: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ЭКСПЛУАТАЦИОННЫЕ ПРЕИМУЩЕСТВА

Мельничные вентиляторы ВМ-50/1000-IБК производства «Укрвентсистемы» представляют собой специализированное промышленное оборудование, предназначенное для обеспечения пневматической транспортировки угольной пыли в системах котлов на твердом топливе. Эти вентиляторы характеризуются высокой устойчивостью к абразивному износу, обусловленному интенсивным воздействием угольной пыли, и оптимальной производительностью при создании значительного давления.

КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ВМ-50/1000-IБК

Мельничный вентилятор ВМ-50/1000-IБК относится к односторонним центробежным машинам и включает следующие основные элементы:

• Рабочее колесо — устойчиво к абразивному воздействию;
• Ходовая часть — обеспечивает передачу вращательного момента;
• Рама — конструктивно рассчитана на эксплуатационные нагрузки;
• Спиральный корпус (улитка);
• Всасывающий патрубок.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВМ-50/1000-IБК

Вентиляторы ВМ-50/1000-IБК рассчитаны на работу при следующих эксплуатационных параметрах:

• Максимальная концентрация пылевоздушной смеси — не более 80 г/м³ угольной пыли;
• Диапазон рабочих температур — от -30°С до +200°С на входе в вентилятор;
• Климатическое исполнение — У и Т, категория размещения 1 по ГОСТ 15150-69, что обеспечивает возможность эксплуатации как в закрытых производственных помещениях, так и на открытом воздухе.

Пуск вентиляторов допускается при температуре в спиральном корпусе не ниже -30°С, что расширяет область их применения в различных климатических условиях.

ВМ-50/1000-IБК ВАРИАНТЫ ИСПОЛНЕНИЯ И МОДИФИКАЦИИ

В зависимости от требований технологического процесса и условий эксплуатации вентиляторы серии ВМ-50/1000 выпускаются в следующих модификациях:

• ВМ-50/1000-IБК   К — оснащены современными подшипниковыми узлами с консистентной смазкой, что гарантирует долговременную и надёжную работу при высоких температурах и интенсивных нагрузках;
• ВМ-50/1000-IБК   ВМ-Б — усиленная конструкция с броневыми защитными листами.

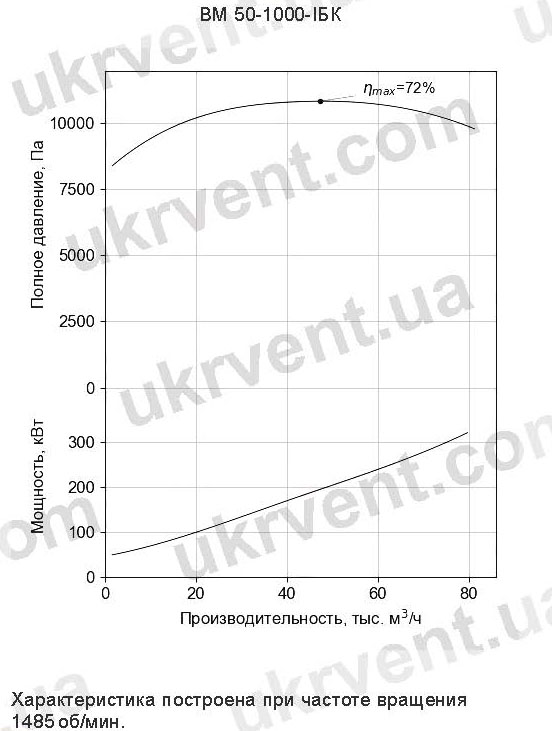

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 70°С, плотности газов 1,029 кг/м³ на входе в вентилятор

НАПРАВЛЕНИЕ ВРАЩЕНИЯ ВМ-50/1000-IБК

Направление вращения рабочего колеса вентиляторов ВМ-50/1000-IБК определяется со стороны электродвигателя:

• Правое вращение — если спиральный корпус направлен по часовой стрелке;
• Левое вращение — при против часовой стрелки.

Это обеспечивает гибкость при монтаже и интеграции в существующие системы.

ПРЕИМУЩЕСТВА МЕЛЬНИЧНЫХ ВЕНТИЛЯТОРОВ ВМ-50/1000-IБК

• Высокая износостойкость — конструкция и материалы обеспечивают длительный срок службы;
• Оптимальное соотношение давления и производительности;
• Широкий диапазон условий эксплуатации;
• Разнообразие модификаций — возможность выбора подшипниковых узлов и броневой защиты для конкретных технологических требований;
• Простота монтажа и обслуживания.

Мельничные вентиляторы ВМ-50/1000-IБК производства «Укрвентсистемы» представляют собой надёжное и технологичное решение для систем пневмотранспорта угольной пыли в энергетической отрасли. Их технические характеристики, конструктивные особенности и широкий диапазон условий эксплуатации делают эти вентиляторы оптимальным выбором для предприятий.

Для получения дополнительной информации и консультаций по подбору оборудования обращайтесь к специалистам «Укрвентсистемы». Надёжность, долговечность и высокая эффективность — главные преимущества мельничных вентиляторов ВМ-50/1000-IБК.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВМ-50/1000-IБК

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 70°С, плотности газов 1,029 кг/м³

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МЕЛЬНИЧНЫХ ВЕНТИЛЯТОРОВ ВМ-50/1000-IБК*

Исполнение 3 Группа присоединительных размеров, мм

Группа габаритных размеров, мм

Группа установочных размеров, мм

*Размеры даны справочно
