Центробежные дымососы двухстороннего всасывания ДН24×2 производства «Укрвентсистемы» — это высокоэффективное промышленное оборудование, предназначенное для удаления дымовых газов из котлов и технологических установок. Данный тип агрегатов нашёл широкое применение в энергетике, металлургии, химической, пищевой промышленности, а также в системах промышленной вентиляции. Конструкция дымососов ДН24×2 обеспечивает надёжную и стабильную работу в условиях высоких температур и повышенной запыленности, что делает их оптимальным выбором для промышленных предприятий.

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ДЫМОСОСА ДВУХСТОРОННЕГО ВСАСЫВАНИЯ ДН24X2-0,62К И ДН-24X2-0,62КГМ

Дымососы ДН24×2-0,62К и ДН-24×2-0,62КГМ предназначены для отсасывания дымовых газов от стационарных паровых котлов, включая как твердотопливные, так и газомазутные агрегаты с высокой паропроизводительностью. Они также используются для транспортировки неагрессивных газов с содержанием твёрдых частиц до 2 г/м³ и температурой до +250°C. Широкий температурный диапазон, устойчивость к эрозионному износу и высокая производительность позволяют использовать ДН24×2-0,62К и ДН-24×2-0,62КГМ в следующих сферах:

• Удаление дымовых газов из топок паровых котлов;
• Применение в технологических установках, где необходимо транспортировать газы, сходные по свойствам с дымовыми;
• Вентиляция промышленных объектов, торговых центров, паркингов, складов;
• Эксплуатация на тепловых электростанциях и в когенерационных установках.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ ДВУСТОРОННЕГО ВСАСЫВАНИЯ ДН24×2-0,62К и ДН-24×2-0,62КГМ

Номинальные аэродинамические параметры при давлении -1013 гПа, температуре -100°C, плотности газов – 0,946 кг/м³

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДН24×2-0,62К и ДН-24×2-0,62КГМ

Присоединительные размеры ДНx2 – *Размеры даны справочно

Габаритные размеры дымососа двухстороннего ДН24×2 – *Размеры даны справочно

Установочные размеры ДН24×2 – *Размеры даны справочно

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ДН24X2-0,62К И ДН-24X2-0,62КГМ

Центробежный дымосос ДН24×2 представляет собой агрегат двустороннего всасывания с поворотным спиральным корпусом и назад загнутыми лопатками рабочего колеса. Устройство рассчитано на длительную непрерывную эксплуатацию как в помещениях, так и на открытом воздухе при температуре до -30°C (климатическое исполнение У, категории размещения 1-4 по ГОСТ 15150-69).

Конструктивное исполнение ДН24×2-0,62К и ДН-24×2-0,62КГМ

В зависимости от условий эксплуатации и степени абразивности транспортируемых газов, выпускаются следующие модификации дымососов ДН24×2-0,62К и ДН-24×2-0,62КГМ:

• Базовое исполнение: противоизносная защита улиток, всасывающих карманов и рабочих поверхностей лопаток;
• Частичная защита: усилены только улитки и карманы;
• Исполнение ДН24×2-0,62ГМ: без защитного покрытия, предназначено для эксплуатации в газомазутных котлах.

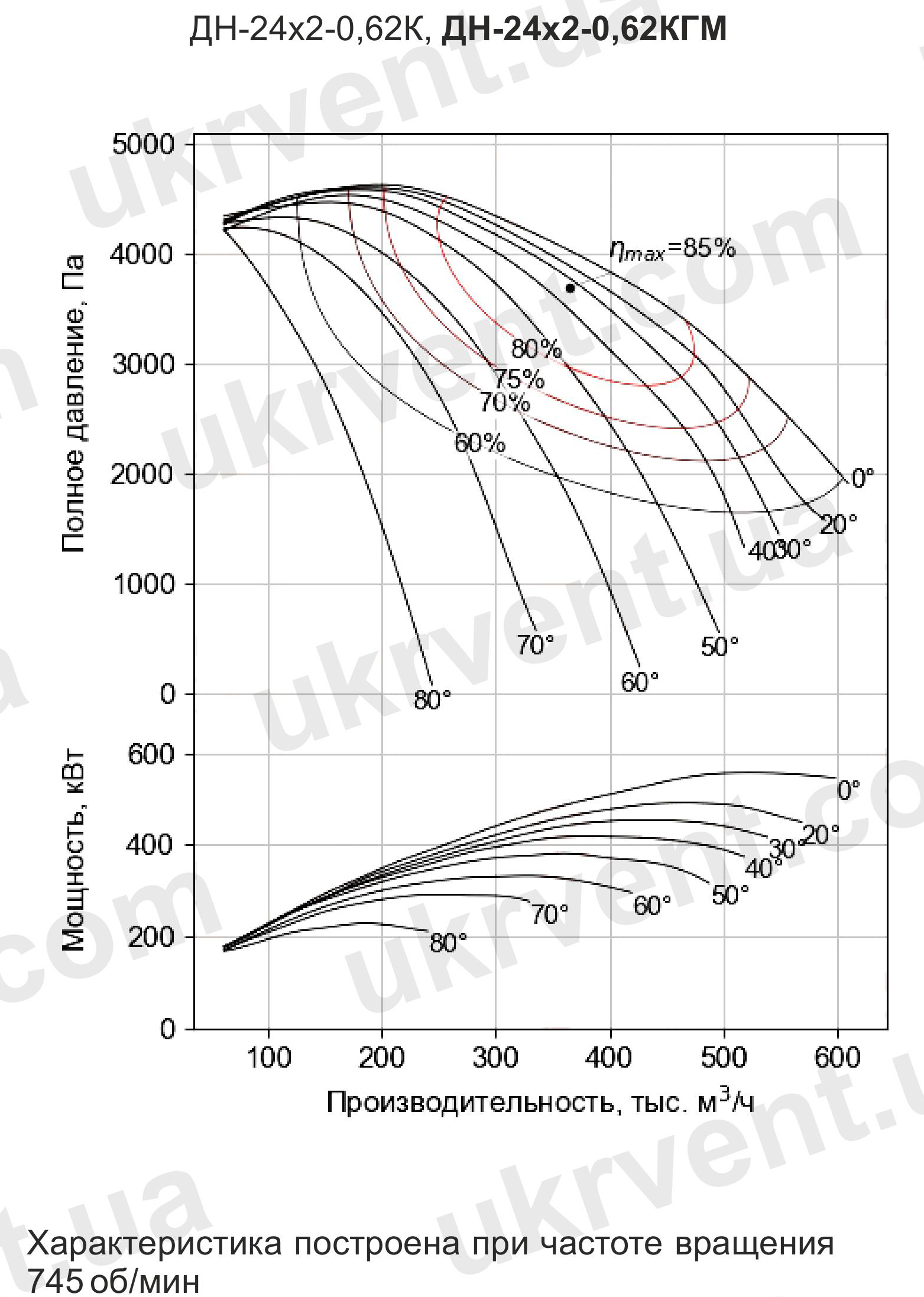

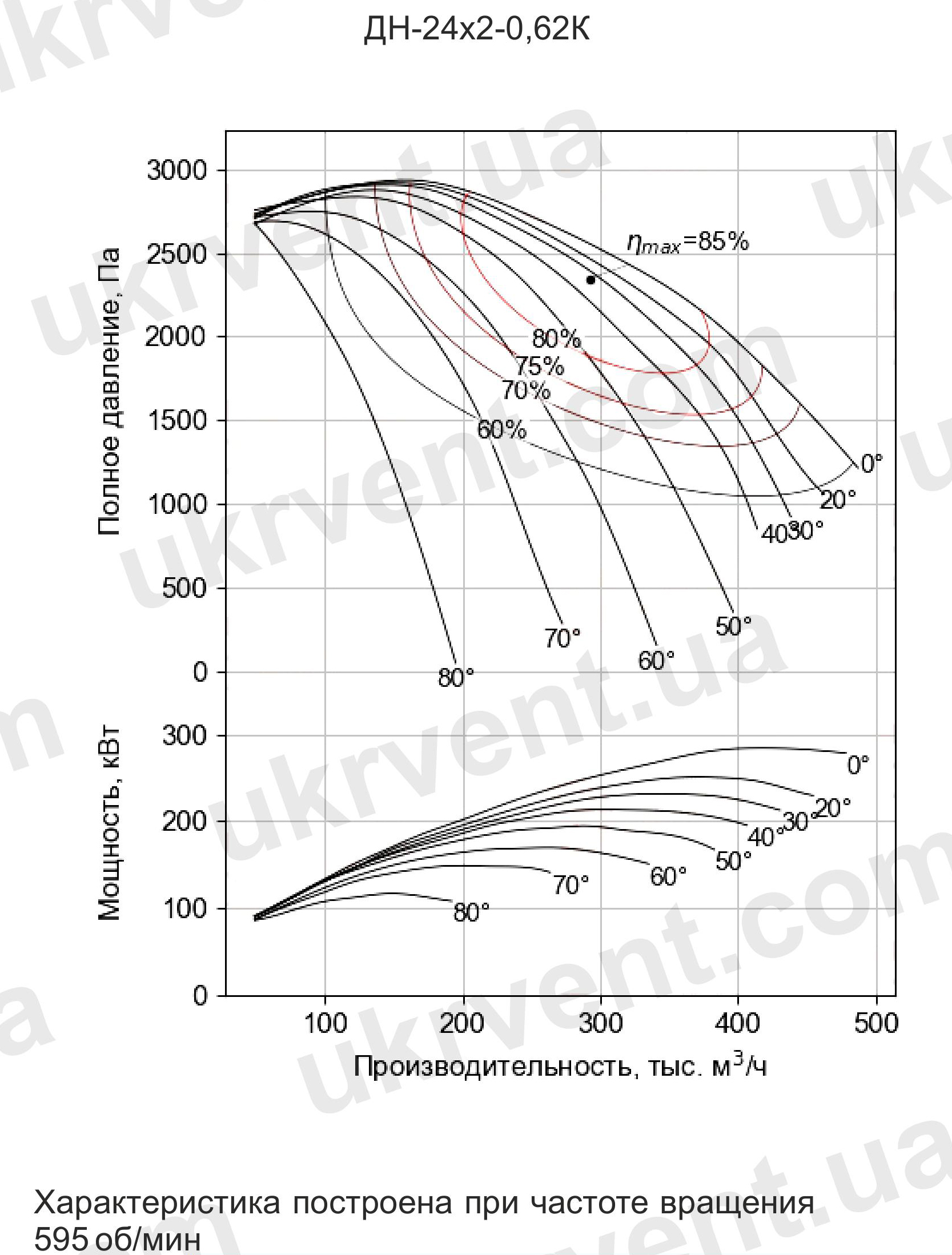

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДН24X2-0,62К И ДН-24X2-0,62КГМ

ДН24X2-0,62К И ДН-24X2-0,62КГМ ОСНОВНЫЕ УЗЛЫ И ЭЛЕМЕНТЫ КОНСТРУКЦИИ

• Корпус (улитка). Изготавливается из листовой углеродистой стали и дополнительно усиливается металлическими уголками и ребрами жёсткости. Внутренние поверхности имеют износостойкое покрытие, обеспечивающее длительный срок службы при транспортировке абразивных газов. Корпус является поворотным, установка возможна под углом кратным 45°.
• Направляющий аппарат. Устанавливается на всасывающем кармане и предназначен для регулировки уровня разрежения в топке. Имеет поворотные лопатки с диапазоном от 0° до 90°, обеспечивая точное управление воздушным потоком.
• Рабочее колесо. Сварная конструкция из углеродистой стали, включает в себя ступицу, основной и конический диски и назад загнутые лопатки. Такая геометрия лопаток обеспечивает высокий КПД и устойчивую работу на разных режимах нагрузки.
• Ходовая часть. Состоит из высокопрочного стального вала, подшипниковых узлов и упругой муфты. Обеспечивает плавную передачу вращения и надёжную эксплуатацию на высоких скоростях вращения.
• Монтажная рама. Металлоконструкция, к которой крепятся все основные компоненты дымососа. Рама устанавливается на фундамент или платформу, предусмотренную проектной документацией объекта.

ПРЕИМУЩЕСТВА ДЫМОСОСОВ ДН24X2-0,62К И ДН-24X2-0,62КГМ

• Двустороннее всасывание повышает производительность и снижает осевые нагрузки на подшипники;
• Поворотный корпус обеспечивает гибкость при установке в ограниченных пространствах;
• Высокая износостойкость достигается за счёт применения противоэрозионных материалов;
• Эффективная регулировка воздушного потока посредством направляющего аппарата;
• Универсальность применения в различных отраслях промышленности;
• Надёжность и долговечность в тяжёлых эксплуатационных условиях.

СХЕМА РАЗВОРОТОВ КАРМАНОВ ДЫМОСОСОВ ТИПА ДН24×2

Для удобства монтажа улитка дымососа ДНx2 может переставляться под углами кратными 45°.

СХЕМА РАЗВОРОТОВ СПИРАЛЬНОГО КОРПУСА ДЫМОСОСОВ ТИПА ДН24×2

Улитка дымососа может быть правого или левого вращения: дымосос правого вращения ― когда поток газов в улитке движется за часовой стрелкой; дымосос левого вращения ― когда поток газов в улитке движется против часовой стрелки.

Центробежные дымососы ДН24×2-0,62К и ДН-24×2-0,62КГМ от Укрвентсистемы — обеспечивают высокую эффективность удаления дымовых и технологических газов. Благодаря продуманной конструкции, высокому качеству исполнения и надёжным комплектующим, дымососы данной серии являются оптимальным выбором для промышленных предприятий, где важна стабильность, безопасность и производительность вентиляционных и газоотводящих систем.
