ВЕНТИЛЯТОРЫ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ ВВР-22К И ВВР-22МК

Центробежные вентиляторы ВВР-22К и ВВР-22МК производства Укрвентсистемы относятся к категории промышленного оборудования специального назначения и предназначены для надежного перемещения неагрессивных газовых сред в условиях повышенных механических и температурных нагрузок. Эти модели успешно применяются в системах пневмотранспорта, газоочистки и технологического обеспечения парогенераторов. Высокая эксплуатационная надежность, устойчивость к запыленности и продуманная конструктивная схема делают вентиляторы ВВР-22 оптимальным решением для предприятий энергетики, металлургии, машиностроения и других отраслей тяжёлой промышленности.

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ВЕНТИЛЯТОРОВ ВВР-22К И ВВР-22МК

Центробежные вентиляторы одностороннего всасывания ВВР-22К и ВВР-22МК разработаны для транспортирования неагрессивных газов с допустимой запылённостью твёрдыми частицами не более 80 г/м³, аналогичными по абразивным характеристикам угольной пыли марки АШ. Оборудование применяется:

в составе установок газоочистки технологических линий;
при транспортировании пылевоздушных смесей от мельниц среднего хода;
в топливоподающих системах стационарных паровых котлов различной производительности;
в других технологических системах, где требуется надёжная подача пылевоздушных смесей под избыточным давлением.

Вентиляторы допускаются к эксплуатации как в закрытых производственных помещениях, так и на открытых площадках. Климатическое исполнение — У1 по ГОСТ 15150-69. Работоспособность гарантирована при температуре воздуха в улитке от -30 °С до +200 °С. Применение в других условиях возможно по согласованию с производителем.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ВЕНТИЛЯТОРОВ ВВР-22К И ВВР-22МК

Конструкция вентиляторов соответствует требованиям промышленной надёжности, ремонтопригодности и адаптации к различным схемам монтажа. Основными узлами вентиляторов являются:

Рабочее колесо, состоящее из ступицы и крыльчатки
Ходовая часть
Улитка вентилятора, усиленная для повышения конструктивной жёсткости
Всасывающий патрубок — оптимизирован по аэродинамике
Осевой направляющий аппарат (ОНА) — служит для регулирования производительности и давления без изменения частоты вращения
Рама.

Углы разворота корпуса вентилятора:

ВВР-22К — 60°, 90° и 150°;
ВВР-22МК — фиксированный угол 80°.

Вращение корпуса определяется со стороны электродвигателя:

правое — при направлении улитки по часовой стрелке;
левое — при направлении против часовой стрелки.

ТЕХНИЧЕСКИЕ ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ ВВР-22

Высокая устойчивость к пылевому износу — позволяет длительную работу без снижения производительности даже в условиях запылённости.
Надёжность при экстремальных температурах — эксплуатация при входной температуре до +200 °С.
Простота регулирования — установка ОНА обеспечивает плавное управление потоком без значительных потерь КПД.
Универсальность монтажа — возможность эксплуатации в различных климатических зонах и производственных условиях.
Соответствие ГОСТ — конструкции соответствуют требованиям стандартов по прочности, виброустойчивости и безопасности.

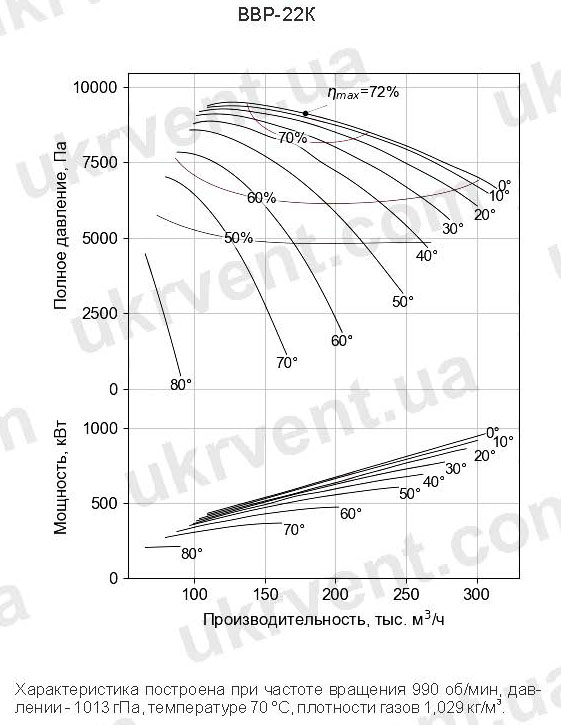

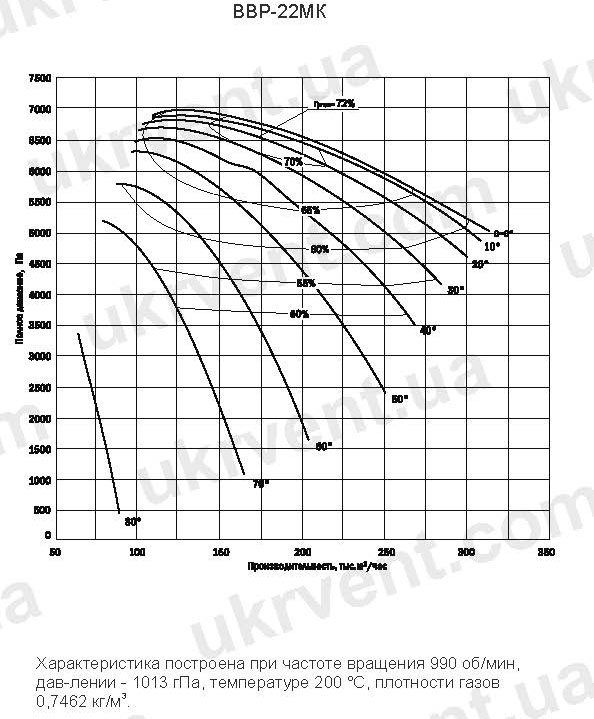

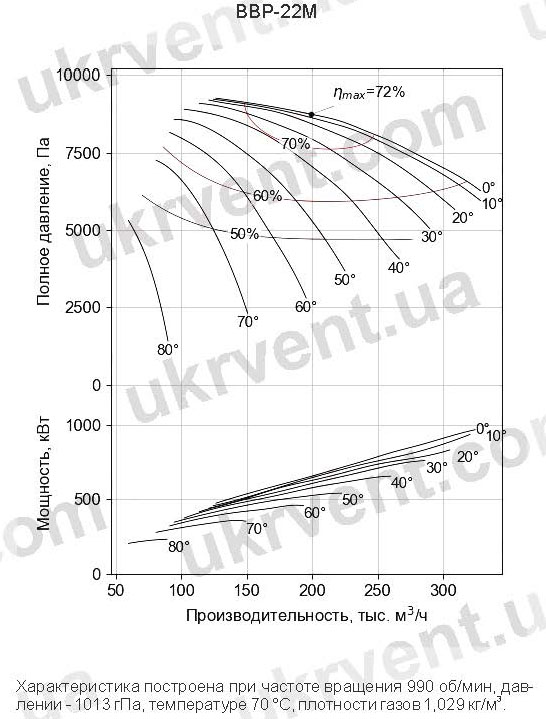

Аэродинамические характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВВР-22К и ВВР-22МК

	ВВР-22К	ВВР-22M	ВВР-22МК
Температура среды, °С	70	70	200
Производительность, Q, тыс. м³/ч	178	205	205
Полное давление, Pv, Па	9100	12059	8745
Полное давление, Pv, кгс/м²	928	1230	891
Максимальный КПД, nmax, %	72	72	72
Максимальная температура среды, °С	200	200	280
Частота вращения n, об/мин	1000	1000	1000
Масса, кг	7215	7215	7215

Габаритные и присоединительные размеры вентиляторов и дымососов специального назначения ВВР-22К и ВВР-22МК*

Исполнение 2

Группа присоединительных размеров, мм

Тип машины	Разворот, φск°	a	a1	b	b1	d	d1	n	n1	s	s1
ВВР-22К	60	880	1000	1382	1530	1600	1715	20	24	22	19
	90	880	1000	1382	1530	1600	1715	20	24	22	19
	150	880	1000	1382	1530	1600	1715	20	24	22	19
ВВР-22МК	80	880	1000	1382	1530	1600	1715	20	24	22	19

*Размеры даны справочно

Группа габаритных размеров, мм

Тип машины	Разворот, φск°	B	B1	D	H	H1	H2	H3	L	L1
ВВР-22К	60	4105	1512	2200	3790	1740	1135	630	3265	1033
	90	4105	1512	2200	3790	1740	1135	630	3265	1033
	150	4105	1512	2200	3790	1740	1135	630	3265	1033
ВВР-22МК	80	4394	1512	2200	3635	1740	1135	630	3265	1033

*Размеры даны справочно

Группа установочных размеров, мм

Тип машины	Разворот, φск°	c	c1	c2	c3	f	f1	f2
ВВР-22К	60	1000	1000	378	920	2145	1735	1050
	90	1000	1000	378	920	2035	1615	1050
	150	1000	1000	378	920	1805	1405	1050
ВВР-22МК	80	1000	1000	378	920	2095	1676	1050

*Размеры даны справочно

Вентиляторы ВВР-22К и ВВР-22МК изготавливаются на сертифицированных мощностях предприятия Укрвентсистемы с применением современных технологий сварки, механообработки и балансировки. Продукция проходит обязательные этапы входного и выходного контроля, включая испытания на герметичность, соответствие заявленным аэродинамическим характеристикам.

Вентиляторы специального назначения ВВР-22К и ВВР-22МК — это промышленное решение, проверенное временем и тяжёлыми условиями эксплуатации. Устойчивость к запылённым средам, надёжность конструкции и адаптация к требованиям технологических линий делают их оптимальным выбором для предприятий, стремящихся к эффективной и безопасной эксплуатации своих газоподающих систем.

Для получения технической консультации, подбора модификации и оформления заказа — обращайтесь напрямую в компанию Укрвентсистема.
