В 2,3-130 №5 вентилятор осевой

В-2,3-130-5 – это вентилятор осевой промышленный, среднего давления, предназначен для перемещения воздуха и неагрессивных газовых смесей. В-2,3-130 №10 применяют: в системах вентиляции, кондиционирования и отопления помещений; в различных технологических процессах производственных предприятий; во множестве других случаев, когда нет нужды в очень высоком напоре воздушного потока.

В-2,3-130 – это вентилятор осевой промышленный, среднего давления, предназначен для перемещения воздуха и неагрессивных газовых смесей. В транспортируемой рабочей среде не должно быть липких веществ и волокнистых материалов. Подходят для охлаждения оборудования, удаления вредных и загрязняющих веществ, отопления промышленных помещений, а также для вытяжки воздуха.

НАЗНАЧЕНИЕ ОСЕВОГО ВЕНТИЛЯТОРА В-2,3-130-5

• Вентиляторы осевые применяются в системах вентиляции, воздушного отопления, а также для других санитарно-производственных целей.
• Вентиляторы осевые В-2,3-130-5-02 с вертикальной осью вращения вместе с набором дополнительного оборудования могут быть установлены в системах подпора воздуха и обеспечивать прямую подачу наружного воздуха на лестничные площадки и в лифтовые шахты, создавая избыточное давление и предотвращая поступление дыма в эти помещения.

ВЕНТИЛЯТОР В2,3-130 №5 ИСПОЛЬЗУЕТСЯ

Вентилятор В2,3-130 №5 используется в холодильных и сварных установках, теплицах, овощехранилищах, птичниках, коровниках и других помещениях для содержания скота, градирнях, сушильных и покрасочных камерах, а также в учреждениях общественного питания.

ОПИСАНИЕ ВЕНТИЛЯТОРОВ В-2,3-130-5

• Вентиляторы осевые В-2,3-130-5 состоят из следующих основных узлов: цилиндрического корпуса, рабочего колеса, спрямляющего аппарата, двигателя и лючка обслуживания.
• Вентиляторы осевые В-2,3-130-5 выполнены по 1-й конструктивной схеме исполнения К+СА (рабочее колесо + спрямляющий аппарат) как с горизонтальной осью вращения, так и с вертикальной осью вращения согласно ГОСТ 11442-90 «Вентиляторы осевые общего назначения».
• Вентиляторы осевые В-2,3-130-5 изготавливаются в 2-х исполнениях: с углом установки лопаток рабочего колеса 36° и 51 Вентиляторы I исполнения с углом установки 36° обозначаются В-2,3-130-5- I, вентиляторы II исполнения с углом установки 51° обозначаются В-2,3-130-5- II.
• Комплектация вентиляторов гибкими вставками круглыми по отдельному заказу.

В-2,3-130-5 УСЛОВИЯ ЭКСПЛУАТАЦИИ

• Вентиляторы В-2,3-130-5 предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих пыли и других твердых примесей в количестве более 0,01 г/м³, а также липких веществ и волокнистой пыли.
• Температура перемещаемой среды не должна превышать +40°С. Температура окружающей среды от – 40°С ДО +40°С.
• Вентиляторы предназначены для умеренного климата (У) и в 2-й категории размещения по ГОСТ 15150. Допускается эксплуатация вентиляторов по 1-ой категории размещения при условии предохранения электродвигателя от атмосферных воздействий.

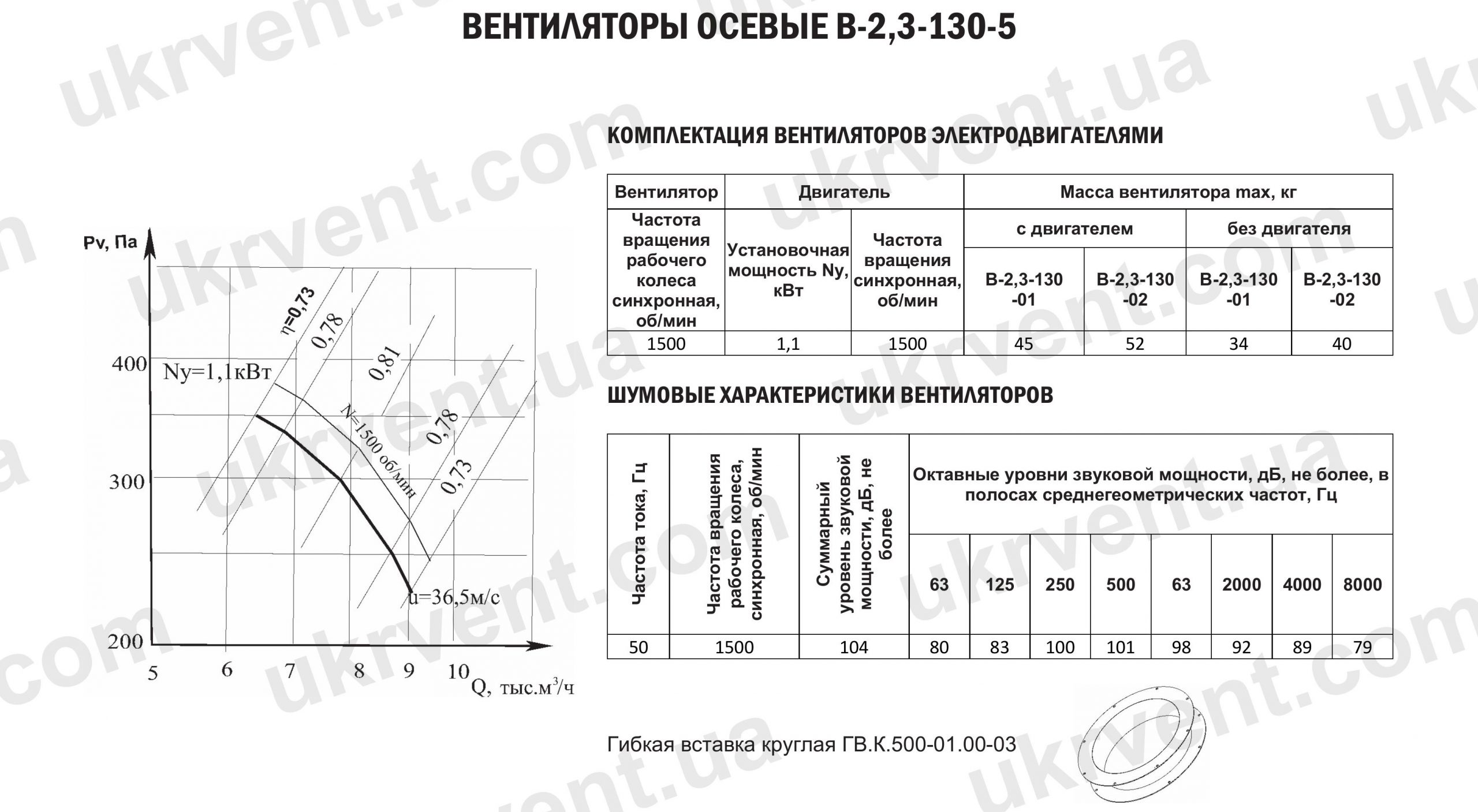

Технические Характеристики В 2,3-130 5

ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ В2,3-130 №5

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ОСЕВОГО ВЕНТИЛЯТОРА В 2,3 130 5

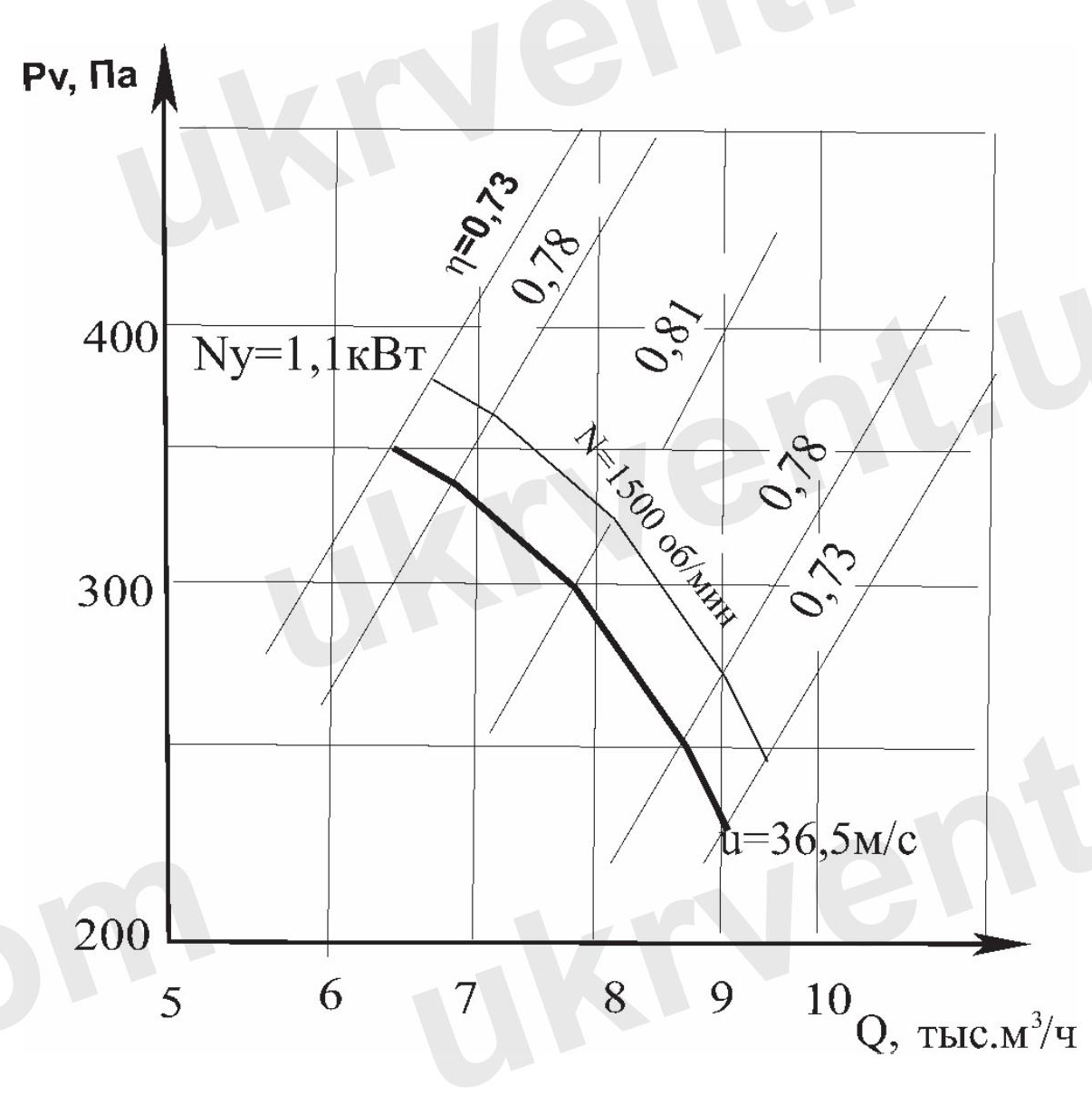

ГРАФИК (ДИАГРАММА) АЭРОДИНАМИКИ ВЕНТИЛЯТОРА В 2,3-130-5

Q – производительность по воздуху, 10³ м³/ч;

Pv – полное давление, Па;

η – коэффициент полезного действия (КПД);

n – частота вращения рабочего колеса, об/мин;

N – потребляемая мощность двигателя, кВт.
