ПРОМЫШЛЕННЫЕ ОСЕВЫЕ ВЕНТИЛЯТОРЫ ВО 42-140 №4,5-11,2
Вентиляторы ВО-46-130 №4-12,5
Промышленные осевые вентиляторы серии ВО42-140 (№4,5, №5,6, №7,1, №9, №11,2), производимые компанией «Укрвентсистемы», являются высокоэффективными агрегатами для вентиляции и воздушного отопления промышленных и производственных помещений. Эти устройства отличаются надежной конструкцией, высокой производительностью и соответствием современным требованиям к вентиляционному оборудованию.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ВО42-140 №4,5 ВО42-140 №5,6 ВО42-140 №7,1 ВО42-140 №9 ВО42-140 №11,2
Вентиляторы серии ВО42-140 представляют собой осевые агрегаты с высокой аэродинамической эффективностью. Они состоят из следующих элементов:
- Корпус – сварная конструкция из листового металла, включающая обечайку, спрямляющий аппарат и два фланца.
- Рабочее колесо – сварное, включает обечайку, два диска, ступицу и 12 лопаток.
- Спрямляющий аппарат – фиксированная часть корпуса, содержащая 17 лопаток, обеспечивающая направленный поток воздуха.
- Коллектор – металлическая конструкция, состоящая из обечайки, двух фланцев и кока.
- Электродвигатель – обеспечивает приведение в действие рабочего колеса.
Угол установки лопаток рабочего колеса регулируется в пределах от -10° до +10° с шагом 5°, что позволяет изменять рабочие параметры вентилятора в зависимости от условий эксплуатации.

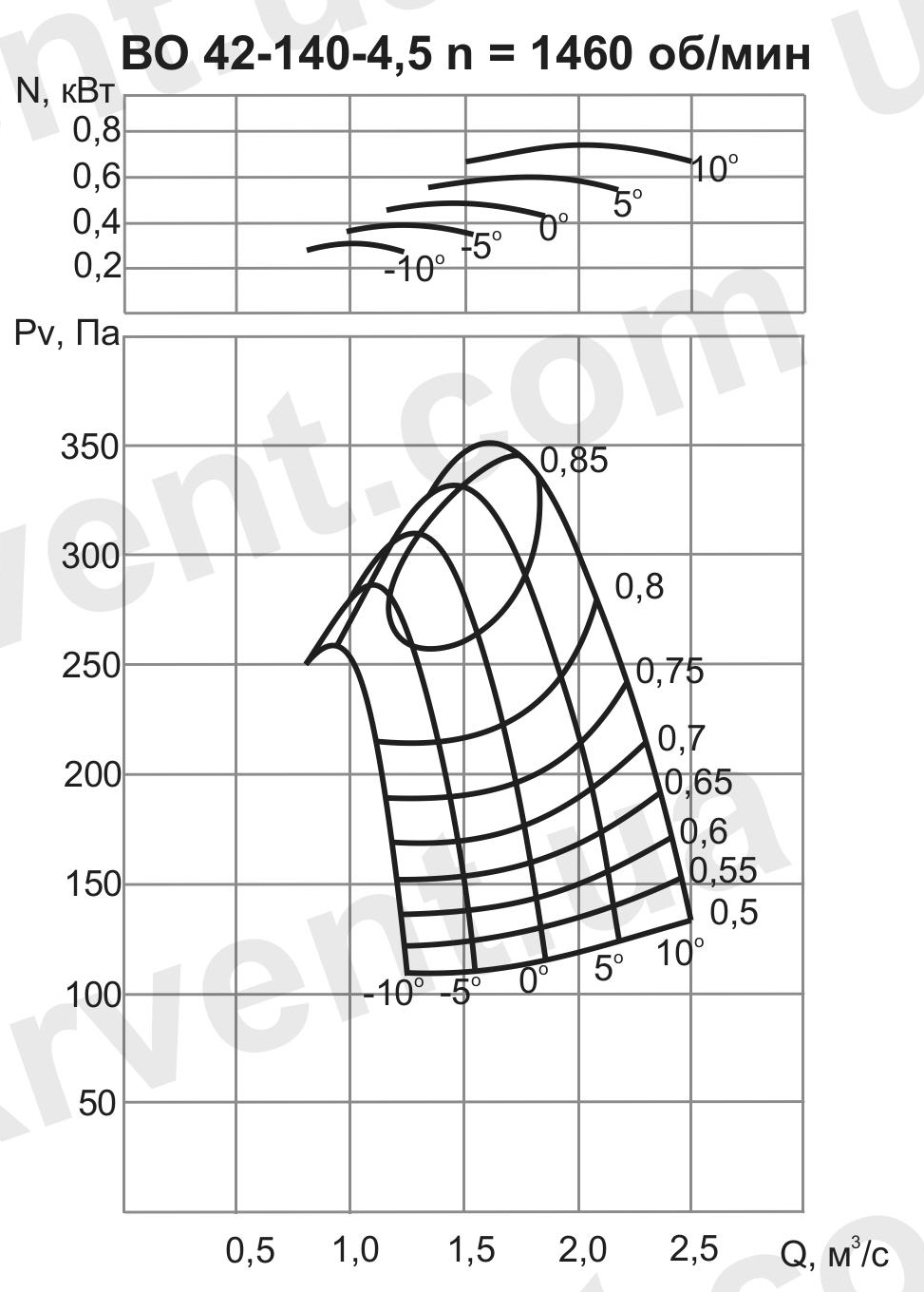

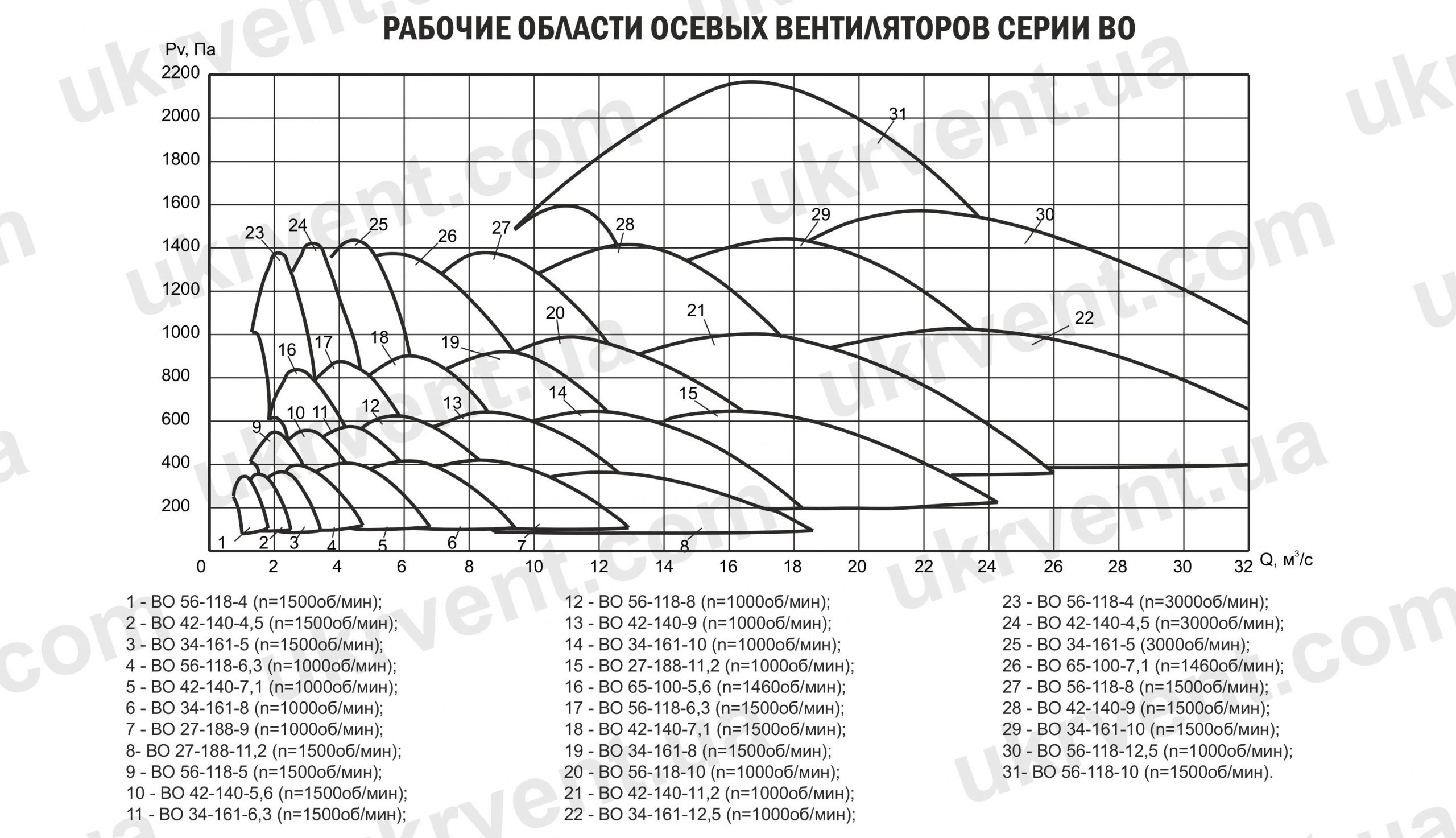

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ОСЕВОГО ВО42-140 №4,5

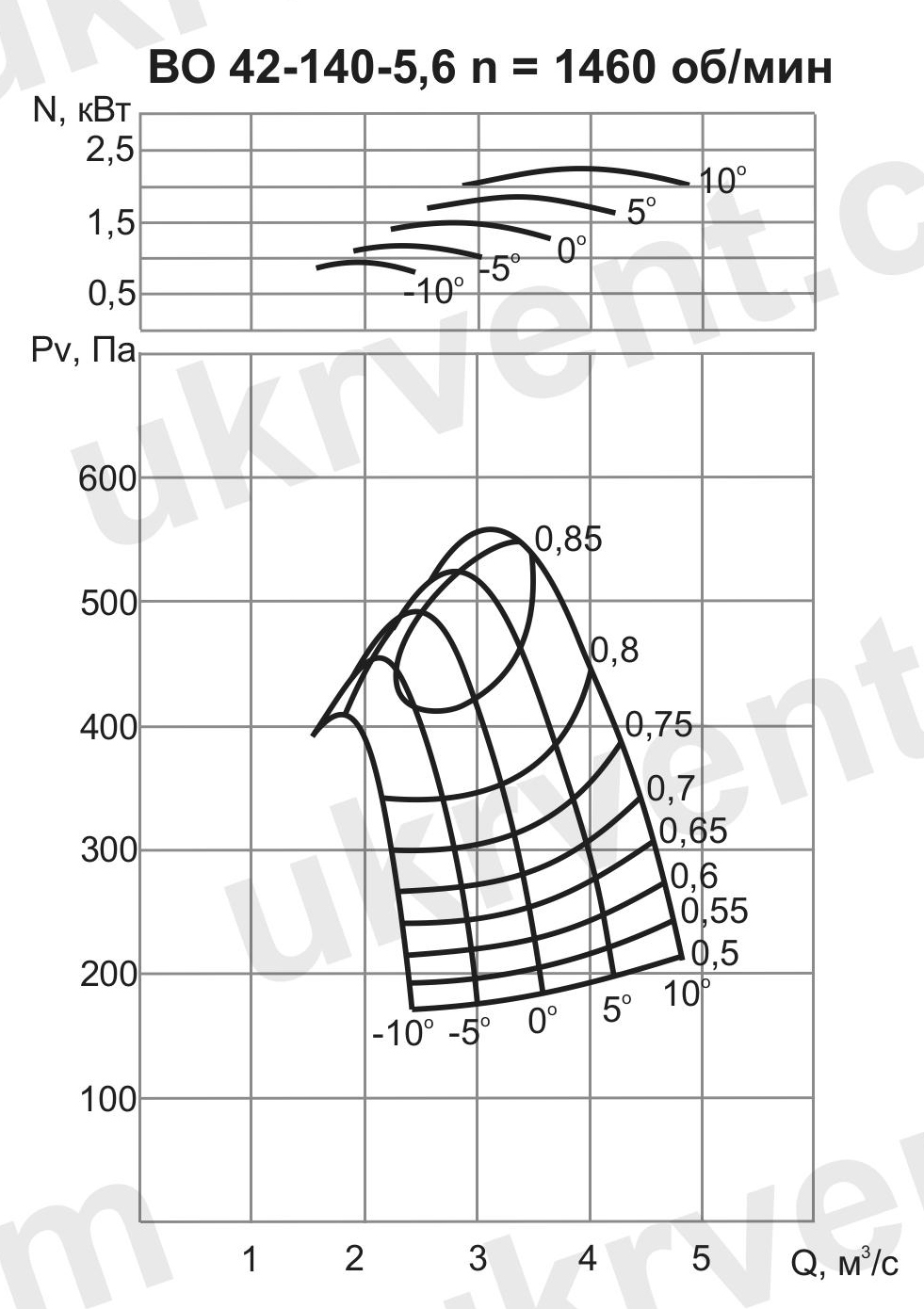

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ОСЕВОГО ВО42-140 №5,6

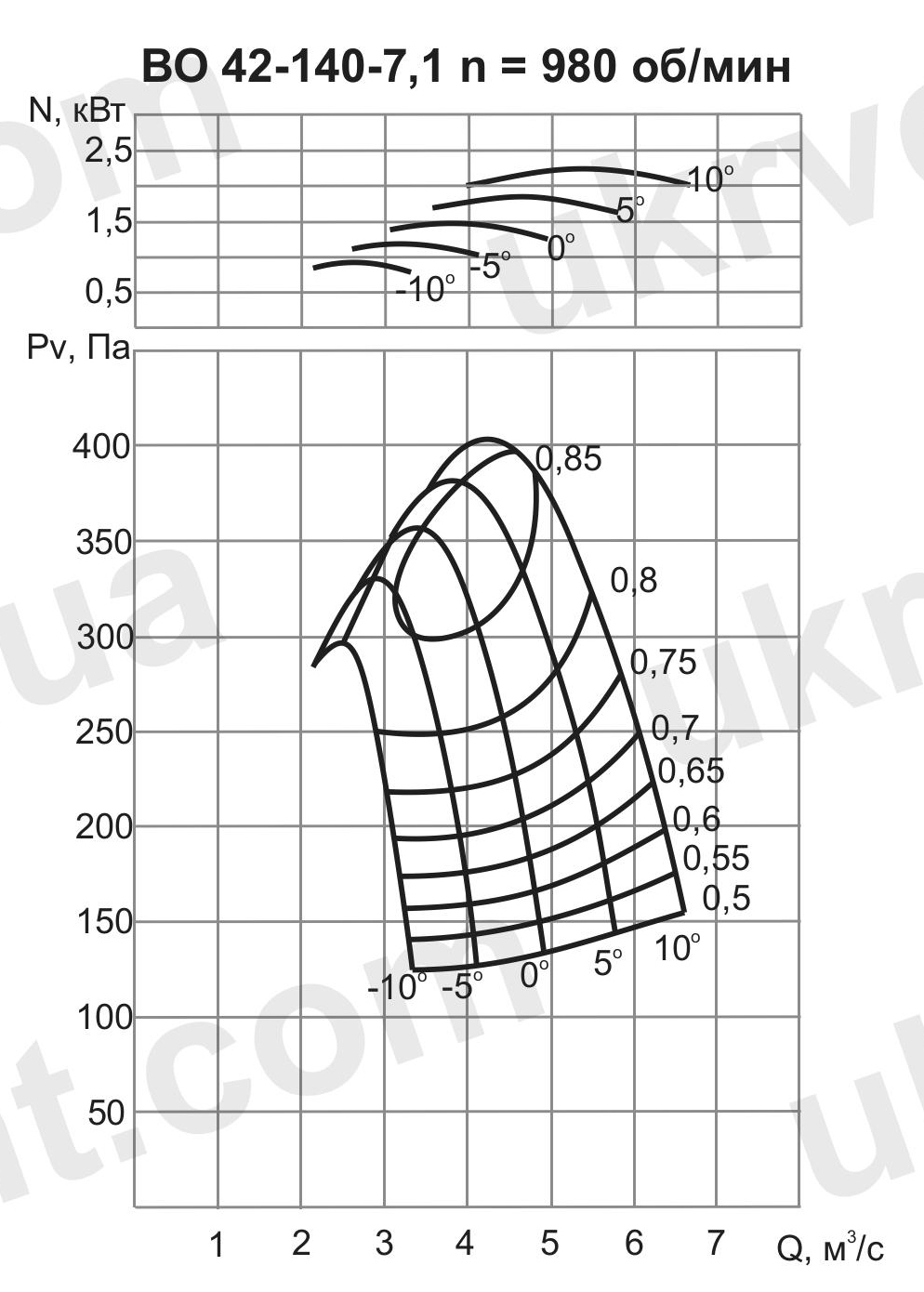

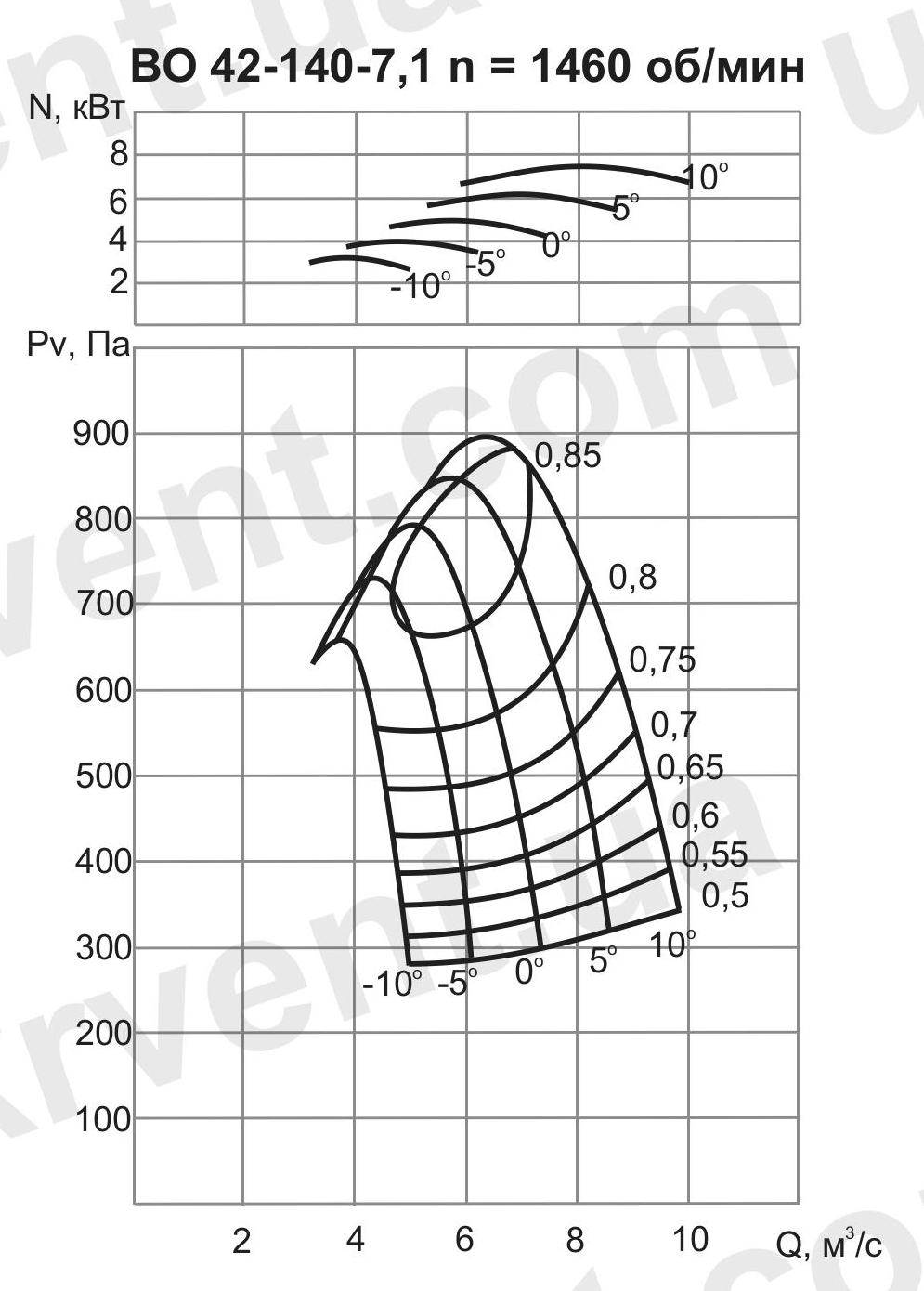

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ОСЕВОГО ВО42-140 №7,1

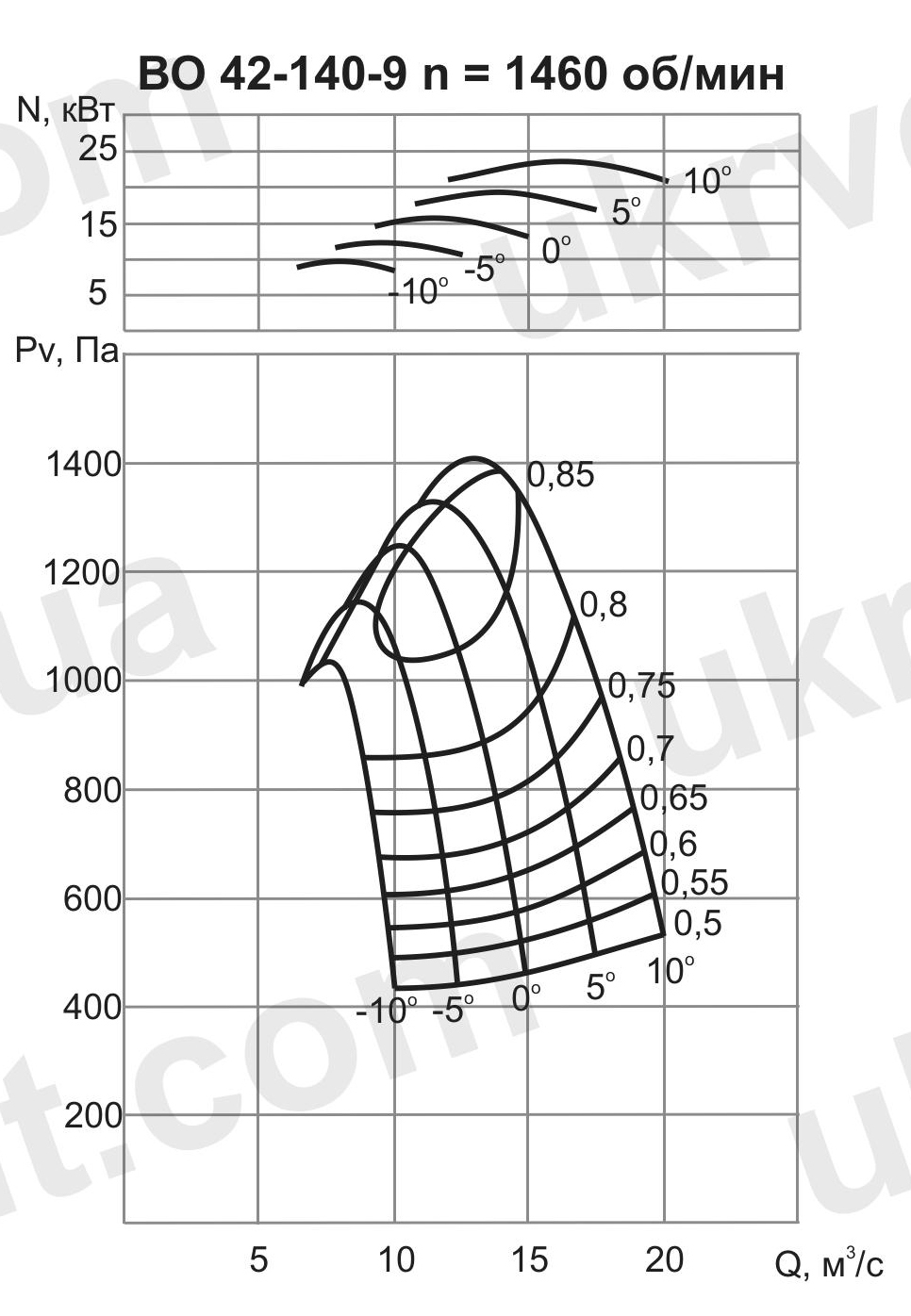

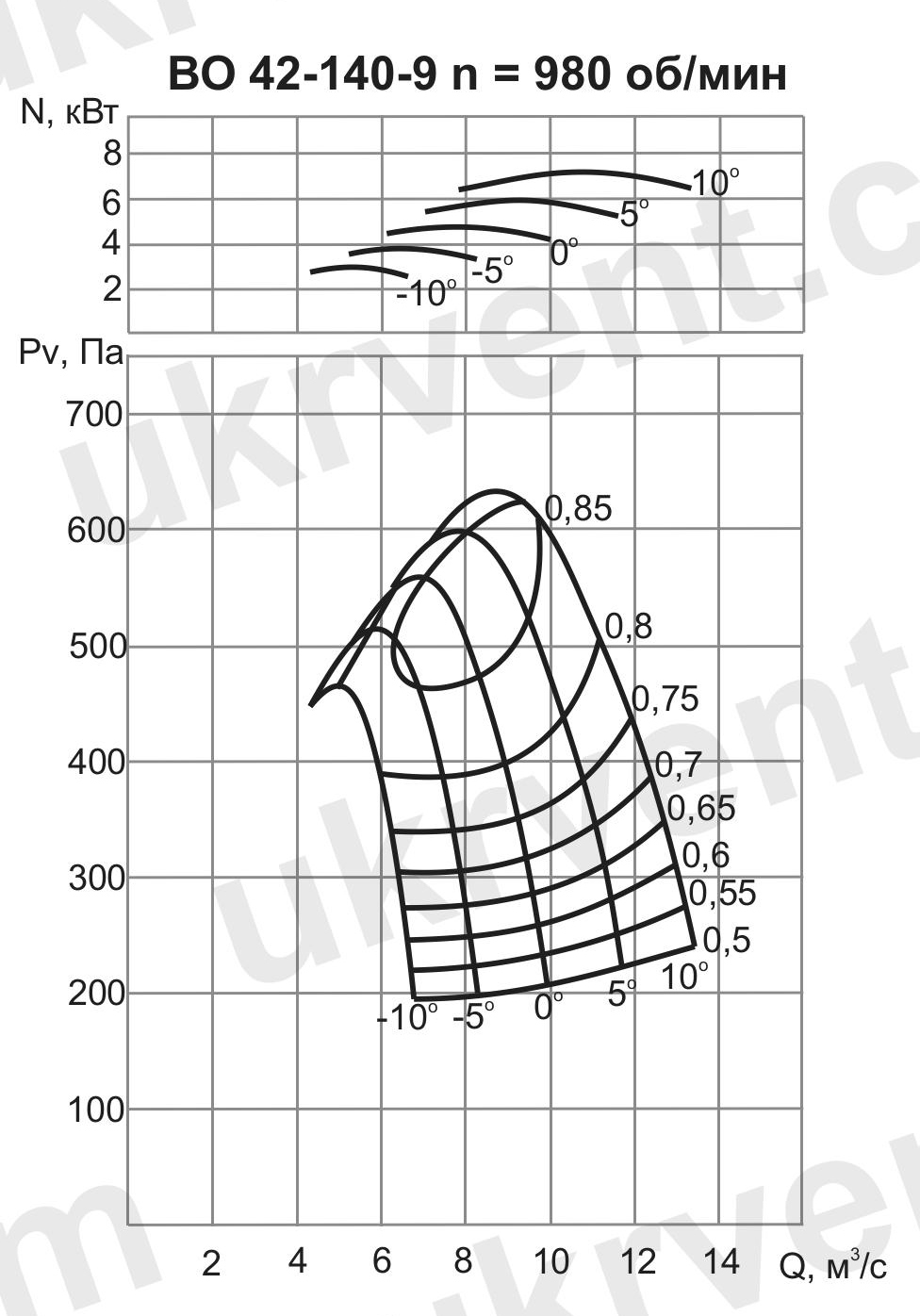

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ОСЕВОГО ВО42-140 №9

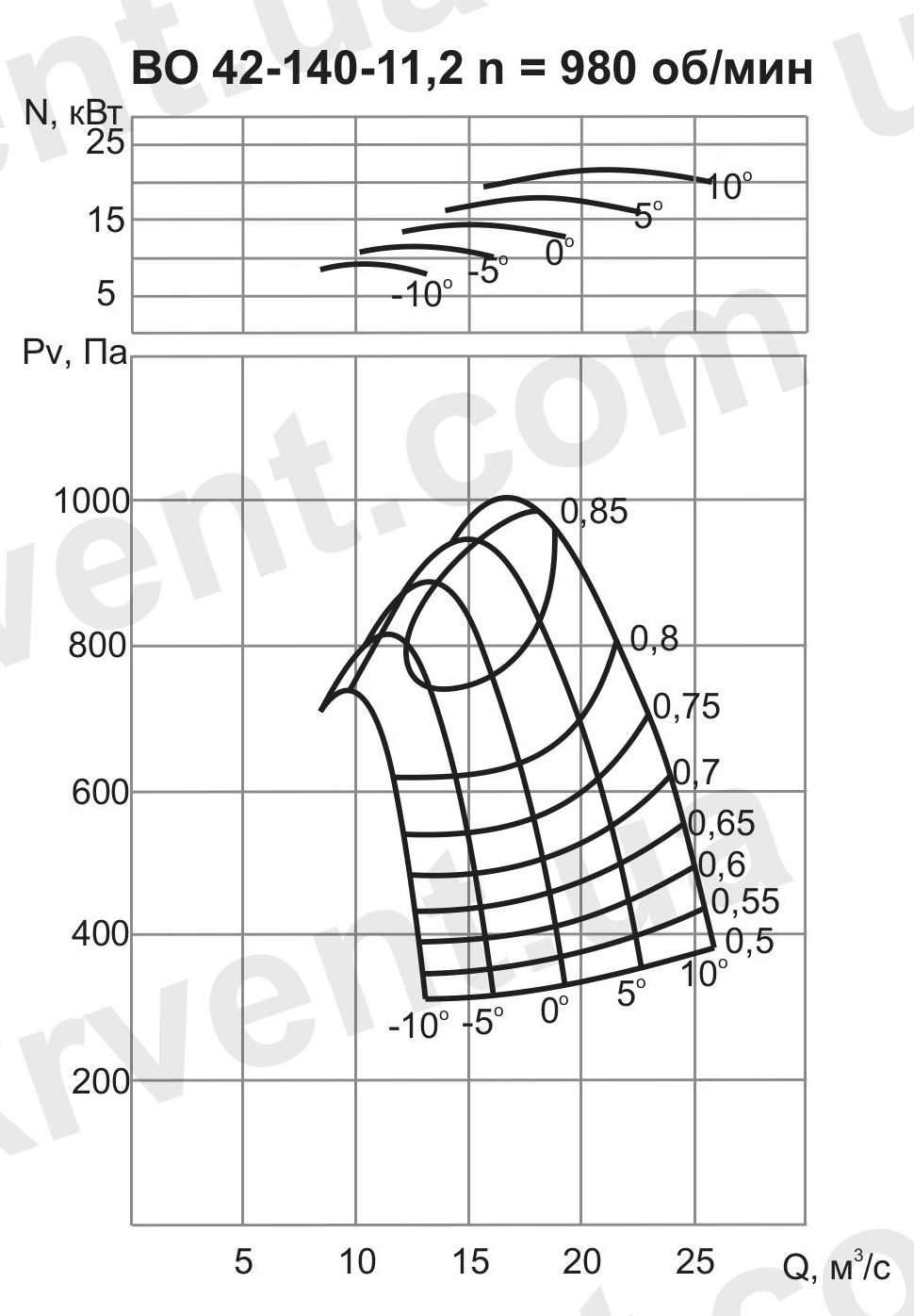

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ОСЕВОГО ВО42-140 №11,2

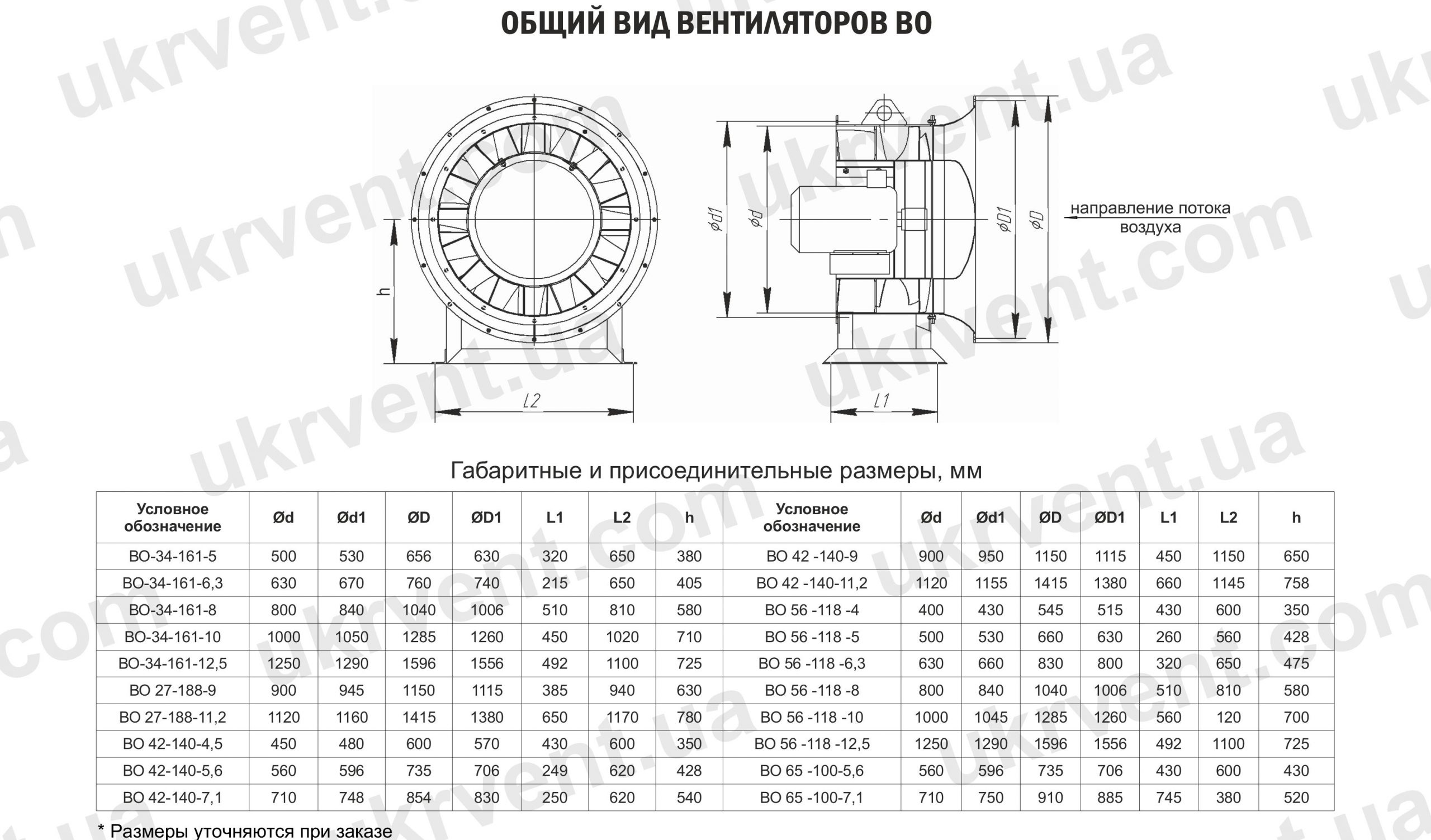

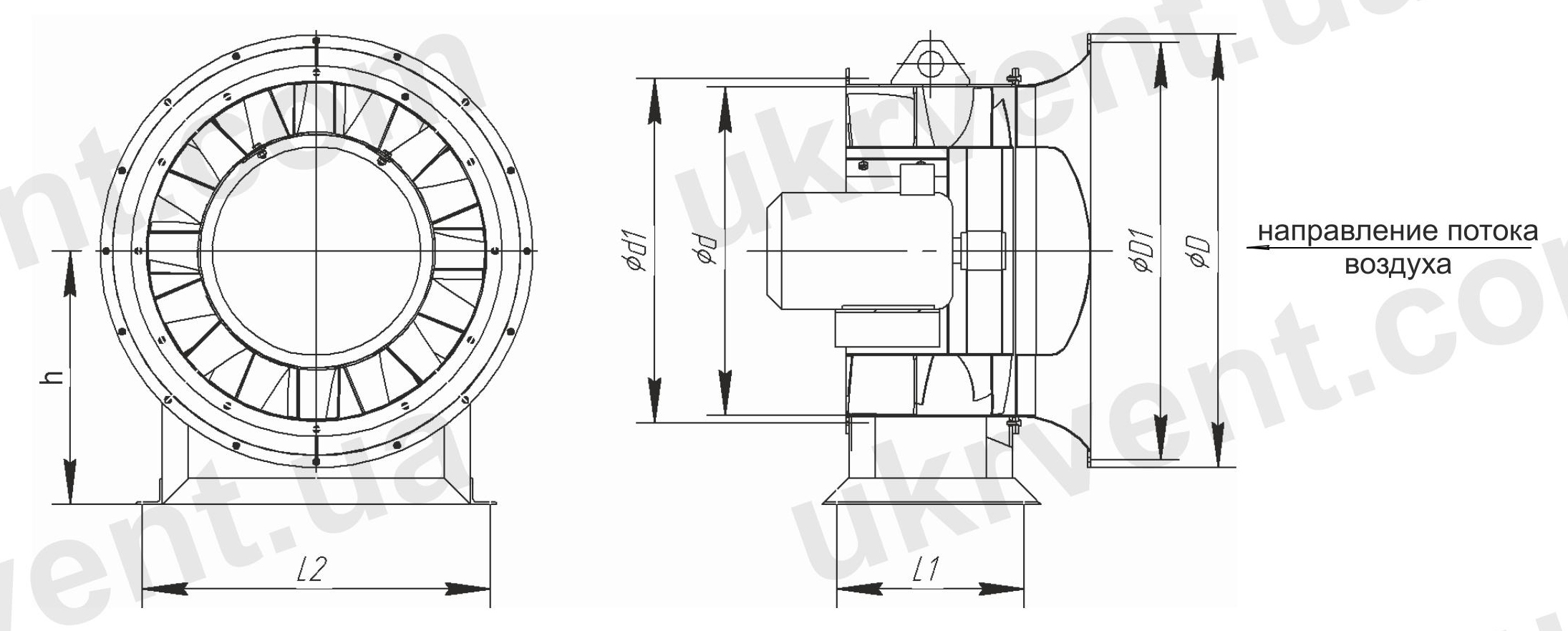

ГАБАРИТНЫЕ РАЗМЕРЫ ВЕНТИЛЯТОРА ВО 42-140 №4,5-11,2
| Условное обозначение | Ød, мм | Ød1, мм | ØD, мм | ØD1, мм | L1, мм | L2, мм | h, мм |
| Вентилятор осевой ВО 42-140-4,5 | 450 | 480 | 600 | 570 | 430 | 600 | 350 |
| Вентилятор осевой ВО 42-140-5,6 | 560 | 596 | 735 | 706 | 249 | 620 | 428 |
| Вентилятор осевой ВО 42-140-7, 1 | 710 | 748 | 854 | 830 | 250 | 620 | 540 |
| Вентилятор осевой ВО 42-140-9 | 900 | 950 | 1150 | 1115 | 450 | 1150 | 650 |
| Вентилятор осевой ВО 42-140-11,2 | 1120 | 1155 | 1415 | 1380 | 660 | 1145 | 758 |
МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ ВО 42-140 №4,5-11,2
Вентиляторы серии ВО42-140 изготавливаются из различных материалов в зависимости от условий эксплуатации:
- Углеродистая сталь – стандартный вариант для большинства промышленных объектов.
- Нержавеющая сталь – для работы в агрессивных средах.
- Разнородные металлы – для специальных применений.
- Алюминиевые сплавы – для снижения веса и увеличения коррозионной стойкости.
- Титановые сплавы – для эксплуатации в экстремальных условиях.
ОБЛАСТЬ ПРИМЕНЕНИЯ ВО 42-140 №4,5-11,2
Промышленные вентиляторы ВО42-140 применяются в различных отраслях:
- В системах воздушного отопления – обеспечение циркуляции теплого воздуха.
- В системах приточной и вытяжной вентиляции – эффективное удаление загрязненного воздуха.
- В технологических установках – перемещение газовоздушных смесей.
- Температурный диапазон эксплуатации составляет от -40°С до +40°С. Вентиляторы предназначены для перемещения газовоздушных смесей, не содержащих липких и волокнистых веществ, с запыленностью до 0,01 г/м³.

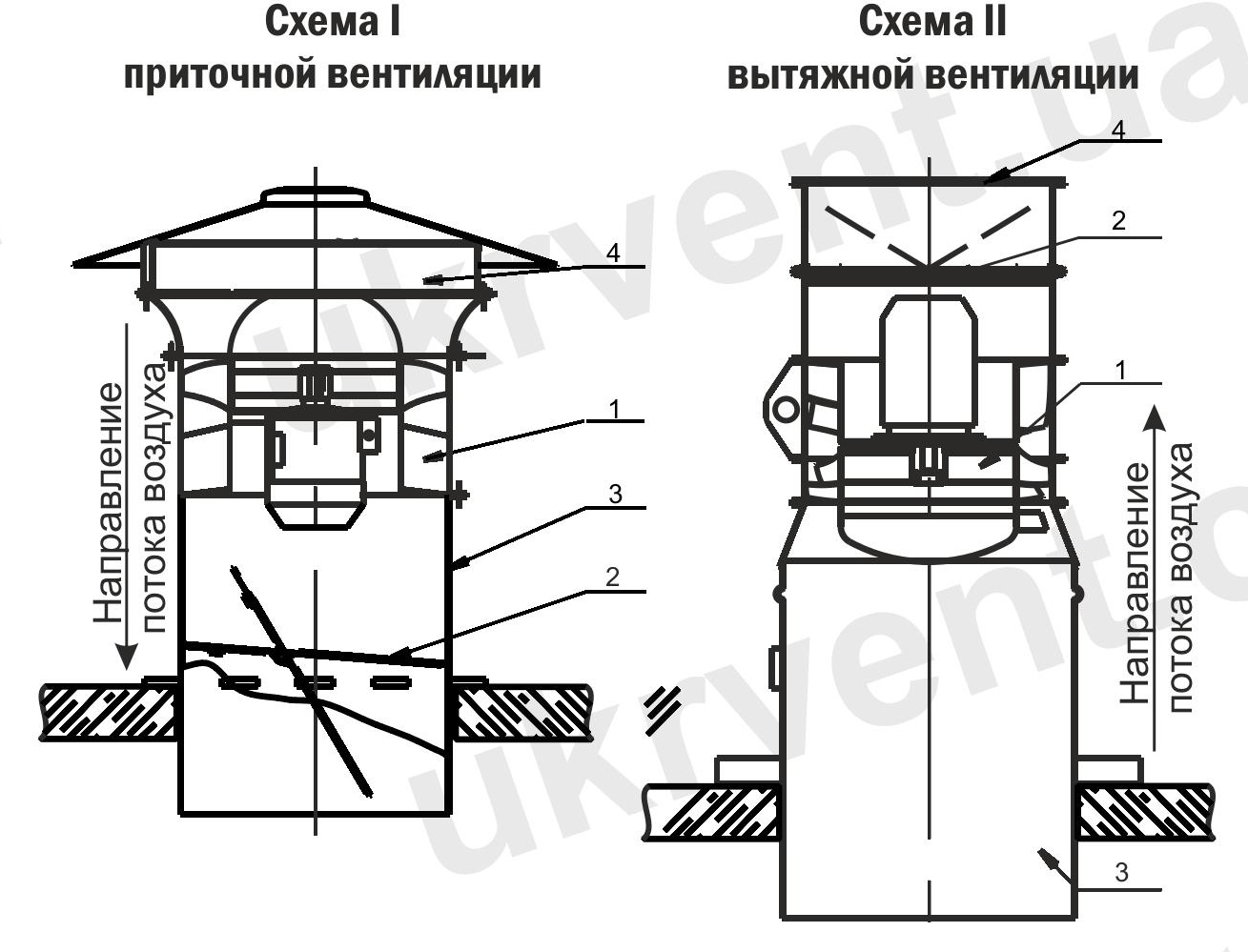

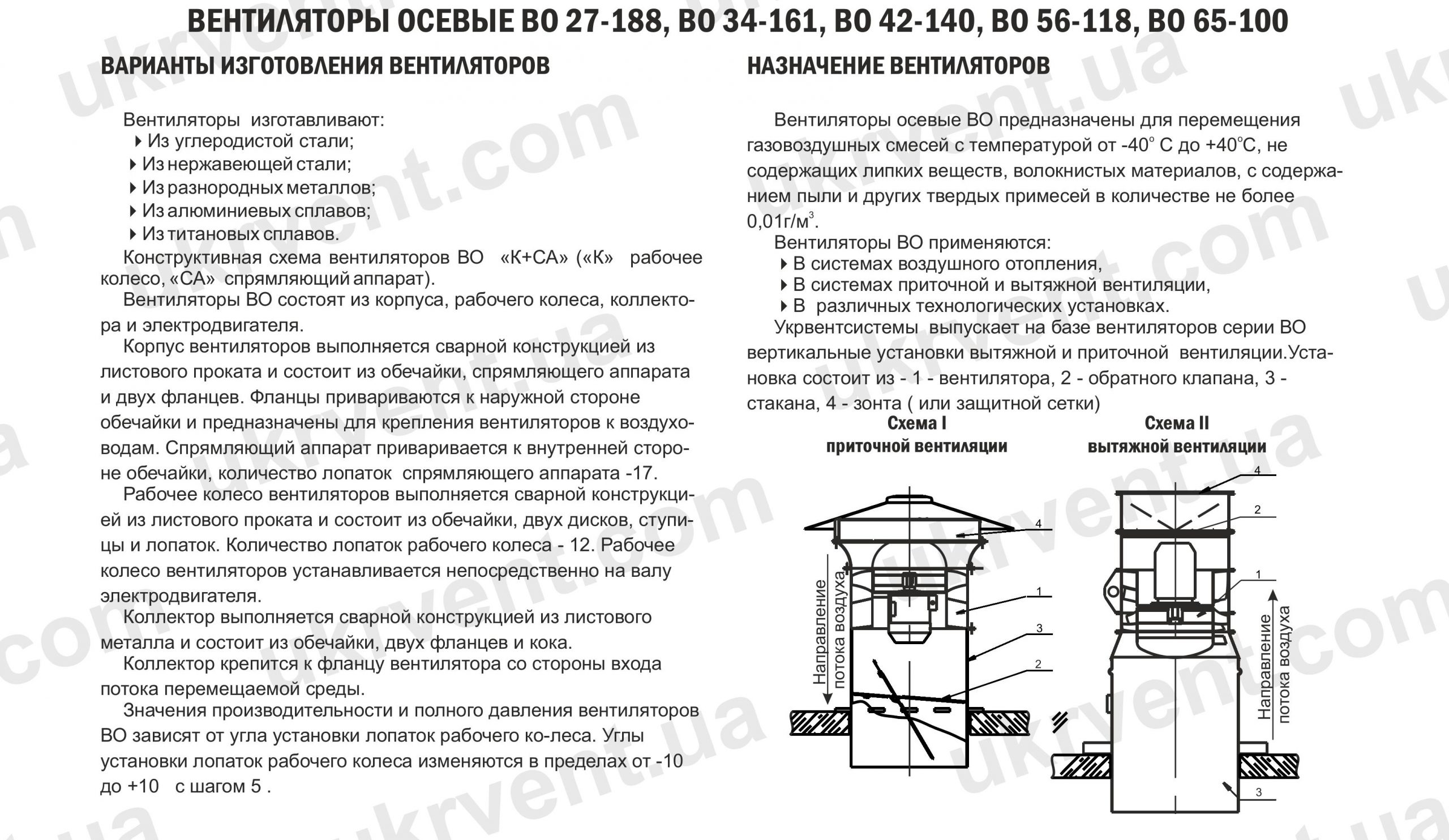

ВАРИАНТЫ УСТАНОВКИ ВО42-140 №4,5 ВО42-140 №5,6 ВО42-140 №7,1 ВО42-140 №9 ВО42-140 №11,2
На основе вентиляторов ВО42-140 выпускаются вертикальные установки для вытяжной и приточной вентиляции. Комплектация включает:
- Вентилятор.
- Обратный клапан.
- Стакан.
- Зонт или защитную сетку.
Схемы установки:
- Приточная вентиляция – подача свежего воздуха в помещения.
- Вытяжная вентиляция – удаление отработанного воздуха.
ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ ВО 42-140 №4,5-11,2
- Высокая производительность при компактных габаритах.
- Надежная сварная конструкция.
- Возможность изготовления из различных материалов.
- Регулируемый угол наклона лопаток для оптимального воздушного потока.
- Простота монтажа и технического обслуживания.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО42-140 №4,5
| Угол поворота лопаток | -10 | -5 | 0 | 5 | 10 |
| Тип электродвигателя | АИРМ, АИР | АИРМ, АИР | АИР | АИР | АИР |
| Мощность электродвигателя Nдв, кВт | 0,37 | 0,55 | 0,55 | 0,75 | 1,1 |
| Частота вращения электродвигателя nдв, об/мин | 1500 | 1500 | 1500 | 1500 | 1500 |
| Производительность ηmax, 103м3/час | 1,02 | 1,2 | 1,43 | 1,6 | 1,81 |
| Производительность в рабочей зоне, 103м3/час | 0,80-1,30 | 0,97-1,59 | 1,15-1,89 | 1,34-2,2 | 1,50-2,49 |
| Полное давление ηmax, Па | 248 | 275 | 294 | 321 | 338 |
| Полное давление в рабочей зоне, Па | 259-51 | 285-71 | 310-90 | 332-111 | 351-135 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО42-140 №5,6
| Угол поворота лопаток | -10 | -5 | 0 | 5 | 10 |
| Тип электродвигателя | АИР | АИР | АИР | АИР, АИРМ | АИР, АИРМ |
| Мощность электродвигателя Nдв, кВт | 1,1 | 1,5 | 2,2 | 2,2 | 3 |
| Частота вращения электродвигателя nдв, об/мин | 1500 | 1500 | 1500 | 1500 | 1500 |
| Производительность ηmax, 103м3/час | 1,98 | 2,3 | 2,76 | 3, 1 | 3,48 |
| Производительность в рабочей зоне, 103м3/час | 1,56-2,52 | 1,89-3,07 | 2,23-3,65 | 3,59-4,25 | 2,88-4,80 |
| Полное давление ηmax, Па | 393 | 436 | 466 | 508 | 535 |
| Полное давление в рабочей зоне, Па | 410-86 | 452-117 | 492-147 | 527-179 | 556-215 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО42-140 №7,1
| Угол поворота лопаток | -10 | -5 | 0 | 5 | 10 | -10 | -5 | 0 | 5 | 10 |
| Тип электродвигателя | АИР | АИР | АИР, АИРМ | АИРУ, 5АМ | АИРУ, 5АМ | АИР, АИРМ | АИР, АИРМ | АИРУ, 5АМ | 5АМУ, АИРМ | 5АМУ, АИРМ |
| Мощность электродвигателя Nдв, кВт | 1,1 | 1,5 | 2,2 | 2,2 | 3 | 4 | 4 | 5,5 | 7,5 | 11 |
| Частота вращения электродвигателя nдв, об/мин | 1000 | 1000 | 1000 | 1000 | 1000 | 1500 | 1500 | 1500 | 1500 | 1500 |
| Производительность ηmax, 103м3/час | 2,71 | 3,2 | 3,78 | 4,25 | 4,76 | 4,04 | 4,75 | 5,63 | 6,32 | 7,09 |
| Производительность в рабочей зоне, 103м3/час | 2,13-3,45 | 2,58-4,2 | 3,05-5,00 | 3,5-5,8 | 3,93-6,57 | 3,18-5,14 | 3,85-6,27 | 4,54-7,44 | 5,27-8,66 | 5,86-9,79 |
| Полное давление ηmax, Па | 286 | 317 | 339 | 369 | 389 | 634 | 703 | 752 | 819 | 863 |
| Полное давление в рабочей зоне, Па | 298-63 | 328-85 | 357-107 | 382-130 | 404-157 | 661-140 | 729-189 | 793-237 | 849-290 | 897-348 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО42-140 №9
| Угол поворота лопаток | -10 | -5 | 0 | 5 | 10 | -10 | -5 | 0 | 5 | 10 |
| Тип электродвигателя | АИРУ, 5АМ | АИРУ, 5АМ | 5АМУ, АИРМ | 5АМУ, АИРМ | 5АМУ, АИРМ | 5АМУ, АИРМ | 5АМУ, АИРМ | 5АМУ, 5А | 4АМУ, АИР | 4АМУ, АИР |
| Мощность электродвигателя Nдв, кВт | 4 | 4 | 5,5 | 7,5 | 7,5 | 11 | 15 | 18,5 | 22 | 30 |
| Частота вращения электродвигателя nдв, об/мин | 1000 | 1000 | 1000 | 1000 | 1000 | 1500 | 1500 | 1500 | 1500 | 1500 |
| Производительность ηmax, 103м3/час | 5,48 | 6,47 | 7,68 | 8,56 | 9,71 | 8,16 | 9,64 | 11,44 | 12,9 | 14,47 |
| Производительность в рабочей зоне, 103м3/час | 4,31-6,98 | 5,23-8,53 | 6,19-1О,15 | 7,2-11,82 | 8,04-13,39 | 6,42-10,40 | 7,8-12,7 | 9,22-15,12 | 10,74-17,6 | 11,98-19,94 |
| Полное давление ηmax, Па | 448 | 496 | 531 | 578 | 609 | 993 | 1101 | 1178 | 1283 | 1352 |
| Полное давление в рабочей зоне, Па | 467-93 | 514-128 | 559-163 | 599-201 | 633-243 | 1036-206 | 1141-284 | 1241-362 | 1329-446 | 1404-539 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО42-140 №11,2
| Угол поворота лопаток | -10 | -5 | 0 | 5 | 10 |
| Тип электродвигателя | 5АМУ, 5А | 5АМУ, 5А | 5АМУ, 5А | 4АМУ, 5А | 4АМУ, 5А |
| Мощность электродвигателя Nдв, кВт | 11 | 15 | 15 | 22 | 30 |
| Частота вращения электродвигателя nдв, об/мин | 1000 | 1000 | 1000 | 1000 | 1000 |
| Производительность ηmax, 103м3/час | 10,63 | 12,5 | 14,83 | 16,67 | 18,68 |
| Производительность в рабочей зоне, 103м3/час | 8,37-13,54 | 10,13-16,5 | 11,96-19,61 | 13,9-22,8 | 15,44-25,81 |
| Полное давление ηmax, Па | 709 | 786 | 841 | 916 | 964 |
| Полное давление в рабочей зоне, Па | 739-155 | 815-210 | 886-265 | 949-323 | 1002-388 |
ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО42-140 №4,5 ИЗМЕРЕНЫ СО СТОРОНЫ НАГНЕТАНИЯ В РЕЖИМЕ МАКСИМАЛЬНОГО КПД
| Условное обозначение | Частота вращения рабочего колеса, об/мин | Угол поворота лопаток | Корректированный уровень, дБА | Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
| ВО 42-140-4,5 | 1500 | -10 | 78 | 68 | 70 | 74 | 75 | 71 | 71 | 66 | 66 |
| ВО 42-140-4,5 | 1500 | 0 | 81 | 71 | 73 | 77 | 78 | 74 | 74 | 69 | 69 |
| ВО 42-140-4,5 | 1500 | 10 | 83 | 73 | 75 | 79 | 80 | 76 | 76 | 71 | 71 |
ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО42-140 №5,6 ИЗМЕРЕНЫ СО СТОРОНЫ НАГНЕТАНИЯ В РЕЖИМЕ МАКСИМАЛЬНОГО КПД
| Условное обозначение | Частота вращения рабочего колеса, об/мин | Угол поворота лопаток | Корректированный уровень, дБА | Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
| ВО 42-140-5,6 | 1500 | -10 | 89 | 71 | 79 | 83 | 84 | 80 | 80 | 75 | 75 |
| ВО 42-140-5,6 | 1500 | 0 | 91 | 79 | 80 | 82 | 86 | 87 | 83 | 83 | 78 |
| ВО 42-140-5,6 | 1500 | 10 | 93 | 82 | 84 | 88 | 89 | 85 | 85 | 80 | 80 |
ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО42-140 №7,1 ИЗМЕРЕНЫ СО СТОРОНЫ НАГНЕТАНИЯ В РЕЖИМЕ МАКСИМАЛЬНОГО КПД
| Условное обозначение | Частота вращения рабочего колеса, об/мин | Угол поворота лопаток | Корректированный уровень, дБА | Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
| ВО 42-140-7,1 | 1000 | -10 | 83 | 76 | 80 | 82 | 80 | 78 | 75 | 73 | 73 |
| ВО 42-140-7,1 | 1000 | 0 | 86 | 80 | 83 | 85 | 83 | 80 | 78 | 78 | 76 |
| ВО 42-140-7,1 | 1000 | 10 | 88 | 82 | 85 | 87 | 85 | 83 | 80 | 78 | 78 |
| ВО 42-140-7,1 | 1500 | -10 | 94 | 84 | 86 | 90 | 91 | 87 | 87 | 82 | 82 |
| ВО 42-140-7,1 | 1500 | 0 | 96 | 86 | 88 | 92 | 93 | 89 | 89 | 84 | 84 |
| ВО 42-140-7,1 | 1500 | 10 | 99 | 89 | 91 | 95 | 96 | 92 | 92 | 87 | 87 |
ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО 42-140 №9 ИЗМЕРЕНЫ СО СТОРОНЫ НАГНЕТАНИЯ В РЕЖИМЕ МАКСИМАЛЬНОГО КПД
| Условное обозначение | Частота вращения рабочего колеса, об/мин | Угол поворота лопаток | Корректированный уровень, дБА | Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
| ВО 42-140-9 | 1000 | -10 | 91 | 84 | 88 | 90 | 88 | 86 | 83 | 81 | 81 |
| ВО 42-140-9 | 1000 | 0 | 94 | 88 | 91 | 93 | 91 | 88 | 86 | 86 | 84 |
| ВО 42-140-9 | 1000 | 10 | 96 | 90 | 93 | 95 | 93 | 92 | 88 | 86 | 86 |
| ВО 42-140-9 | 1500 | -10 | 102 | 92 | 94 | 98 | 99 | 95 | 95 | 90 | 90 |
| ВО 42-140-9 | 1500 | 0 | 104 | 94 | 96 | 100 | 101 | 98 | 98 | 92 | 92 |
| ВО 42-140-9 | 1500 | 10 | 107 | 98 | 99 | 103 | 104 | 100 | 100 | 95 | 95 |
ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО 42-140 №11,2 ИЗМЕРЕНЫ СО СТОРОНЫ НАГНЕТАНИЯ В РЕЖИМЕ МАКСИМАЛЬНОГО КПД
| Условное обозначение | Частота вращения рабочего колеса, об/мин | Угол поворота лопаток | Корректированный уровень, дБА | Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
| ВО42-140-11,2 | 1000 | -10 | 99 | 92 | 96 | 98 | 96 | 94 | 91 | 89 | 89 |
| ВО42-140-11,2 | 1000 | 0 | 102 | 96 | 99 | 101 | 99 | 96 | 94 | 94 | 92 |
| ВО42-140-11,2 | 1000 | 10 | 104 | 98 | 101 | 103 | 101 | 99 | 96 | 94 | 94 |
Промышленные осевые вентиляторы ВО42-140 от «Укрвентсистемы» – это надежное решение для вентиляционных систем промышленных объектов. Они обеспечивают эффективное перемещение воздушных масс, устойчивы к внешним воздействиям и адаптируются к различным условиям эксплуатации. Благодаря высокому качеству и проверенной конструкции вентиляторы ВО42-140 являются оптимальным выбором для предприятий, стремящихся к надежной и долговечной вентиляционной системе.
