ВЕНТИЛЯТОРЫ МЕЛЬНИЧНЫЕ ТИПА ВВСМ-2-IК

Вентиляторы центробежные мельничные одностороннего всасывания типа ВВСМ-2-IК предназначены для пневматической транспортировки угольной пыли в системах пылеприготовления на энергетических котлах, работающих на твёрдом топливе, при размалывании топлива барабанно-шаровыми мельницами.

Также возможно применение вентиляторов ВВСМ-2-IК в технологических линиях предприятий чёрной и цветной металлургии, где требуется стабильная подача пылевоздушных смесей. Конструкция разработана с учётом условий абразивного износа, возникающего при транспортировке угольной пыли, и обеспечивает высокое полное давление при относительно небольшой производительности.

НАЗНАЧЕНИЕ ВЕНТИЛЯТОРОВ ВВСМ-2-IК

Вентиляторы мельничные ВВСМ-2-IК применяются в качестве оборудования для создания устойчивого воздушного потока, необходимого для перемещения угольной пыли от мельниц через сепараторы и циклоны к горелочным устройствам или другим точкам технологической схемы. Основная область применения — котлоагрегаты тепловых электростанций и промышленные котельные, работающие на угле.

Особенности транспортируемой среды:

максимальная температура рабочей среды — до 200 °С;
высокая абразивность и механическое воздействие на элементы вентилятора.

УСЛОВИЯ ЭКСПЛУАТАЦИИ МЕЛЬНИЧНЫХ ВЕНТИЛЯТОРОВ ВВСМ-2-IК

Вентиляторы центробежные ВВСМ-2-IК устанавливаются после сепараторов и циклонов в системах пылеприготовления. Их конструкция обеспечивает надёжную работу в условиях пылевой нагрузки и термического воздействия. Допускается эксплуатация как внутри зданий, так и вне их — при условии наличия навеса, исключающего попадание атмосферных осадков на приводные части.

Климатическое исполнение вентиляторов — У и Т, что соответствует эксплуатации в регионах с умеренным и тропическим климатом. Категория размещения оборудования — 1, в соответствии с требованиями ГОСТ 15150-69.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ВЕНТИЛЯТОРОВ ВВСМ-2-IК

Вентиляторы ВВСМ-2-IК выпускаются в исполнении правого и левого вращения.

При правом вращении рабочее колесо вращается по часовой стрелке, если смотреть на него со стороны электродвигателя.

При левом вращении — против часовой стрелки.

Рабочее колесо вентилятора изготовлено с учётом интенсивного воздействия и соответствует требованиям к устойчивости при транспортировке твёрдых частиц. Конструкция вентилятора предусматривает одностороннее всасывание, что обеспечивает устойчивую работу при перемещении пылевоздушных смесей.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ МЕЛЬНИЧНЫХ ТИПА ВВСМ-2-IК

устойчивость к абразивному износу;
высокая надёжность;
соответствие требованиям энергетических и металлургических предприятий;
возможность применения в различных климатических условиях.

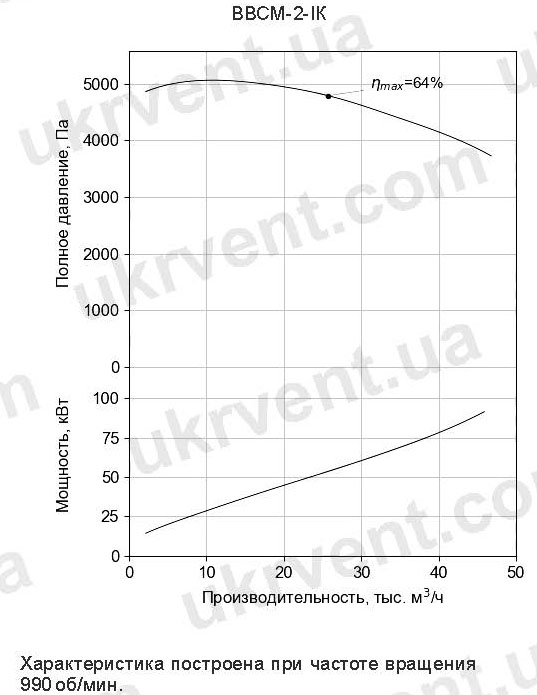

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 70°С, плотности газов 1,029 кг/м³ на входе в вентилятор

ПРОИЗВОДСТВО ВЕНТИЛЯТОРОВ ВВСМ-2-IК

Вентиляторы мельничные типа ВВСМ-2-IК производятся на современном оборудовании компании «Укрвентсистема» с полным технологическим циклом: от подготовки металла и сварочных работ до покраски, сборки и окончательной проверки качества.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВВСМ -2-IК

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 70°С, плотности газов 1,029 кг/м³

Тип вентилятора	ВВСМ -2-IК
Тип лопаток	Назад загнутые
Допустимая запыленность, г/м³	500
Производительность, Q, тыс. м³/ч	33
Полное давление, Pv, Па	5022
Полное давление, Pv, кгс/м²	512
Максимальный КПД, ηmax, %	62
Частота вращения n, об/мин	1000
Масса, кг	3955
