ДЫМОСОСЫ ЦЕНТРОБЕЖНЫЕ ОДНОСТОРОННЕГО ВСАСЫВАНИЯ ДН-12,5БК

Центробежный дымосос одностороннего всасывания ДН-12,5БК — это промышленная тягодутьевая машина среднего давления, предназначенная для обеспечения устойчивого отвода дымовых газов из топочных камер паровых котлов, включая газомазутные установки. Применяется в системах теплогенерации, энергетических объектах и технологических установках с необходимостью транспортировки чистого или условно загрязнённого воздуха.

Конструкция ДН-12,5БК предусматривает работу в сложных производственных условиях и допускает эксплуатацию с запылёнными и нагретыми газовыми средами (до +250°С), при этом гарантируется высокая механическая прочность, устойчивость к вибрационным нагрузкам и длительный срок службы.

ИНДЕКСЫ И ОБОЗНАЧЕНИЯ МОДИФИКАЦИЙ ДЫМОСОСА

• ДН-Б — исполнение с бронелистами на корпусе и усиленной защитой рабочих лопаток, предназначено для агрессивных и запылённых сред.
• ДН-К — модель с современными подшипниковыми узлами, работающими на консистентной смазке, обеспечивающими надёжную эксплуатацию при высоких температурах.

КОНСТРУКЦИЯ ДЫМОСОСА ДН-12,5БК

Основные узлы конструкции:

• Рабочее колесо с назад загнутыми лопатками, обеспечивающее повышенную эффективность при всасывании и транспортировке газов.
• Корпус (улитка) спирального типа, с возможностью поворота от 0° до 270° с шагом 15°.
• Всасывающая воронка, осевой направляющий аппарат, установочная рама и переходные элементы.
• Привод: вал рабочего колеса соединяется через муфту с электродвигателем. В 3-м исполнении используется промежуточный вал, повышающий термостойкость конструкции при работе с горячими газами.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Дымосос ДН-12,5БК рассчитан на эксплуатацию в условиях:

• Температура перемещаемой среды: до +250°С в стандартном исполнении;
• Температура окружающей среды: от -30°С до +40°С;
• Категории размещения: У2, У3 (возможно исполнение У1 при дополнительной защите электродвигателя);
• Запылённость среды: не более 2 г/м³;
• Допустимые газы: неагрессивные, по составу схожие с продуктами сгорания мазута и природного газа.

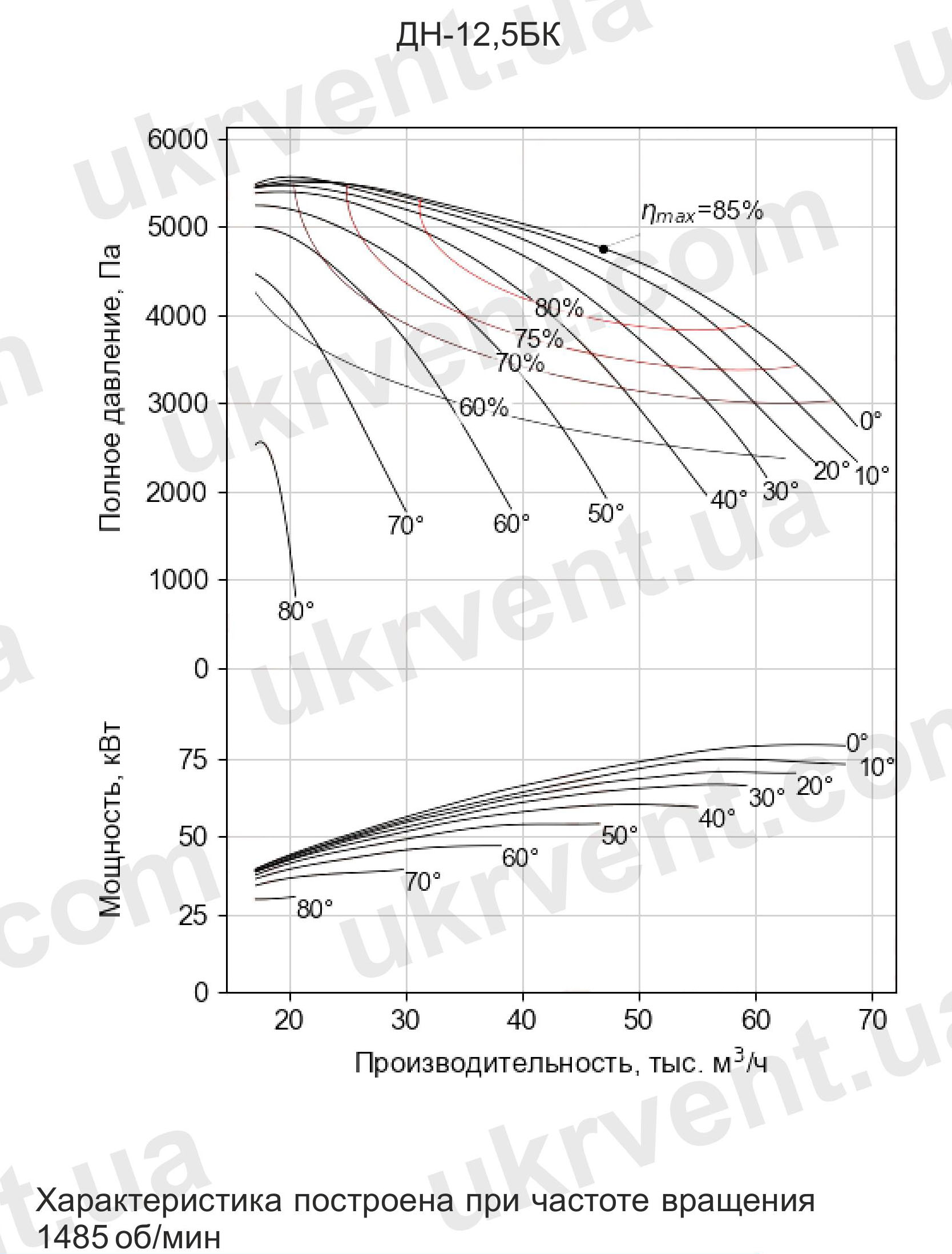

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДН-12,5БК

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Исполнение 3 (3исп.) — колесо дымососа насажено на промежуточный вал, соединённый с валом двигателя через муфту. Это решение рекомендовано для установки, эксплуатируемой при температурах до +400°С, особенно при использовании материалов с повышенной термостойкостью.

МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ

• Углеродистая сталь – базовое исполнение; температура до 200°С;
• Нержавеющая сталь – под заказ; температура среды до 400°С, повышенная коррозионная стойкость;
• Высоколегированная сталь – под заказ; максимальная устойчивость к температурным и химическим нагрузкам до +400°С.

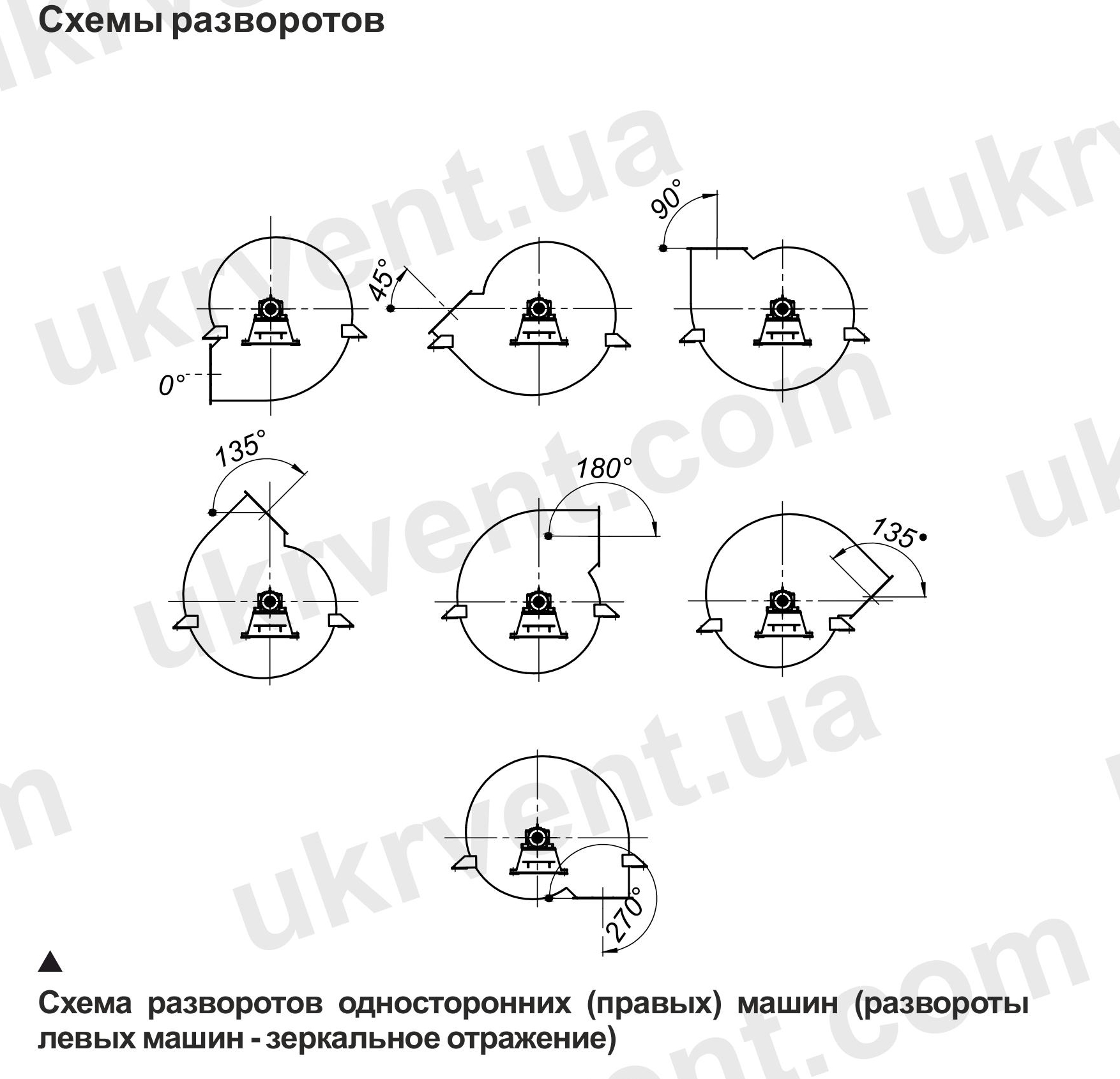

СХЕМЫ РАЗВОРОТОВ И НАПРАВЛЕНИЕ ВРАЩЕНИЯ

Дымосос ДН-12,5БК изготавливается в правом (П) и левом (Л) вариантах вращения:

• Правое вращение (П) — улитка повёрнута по часовой стрелке;
• Левое вращение (Л) — улитка направлена против часовой стрелки.

Угол поворота корпуса — регулируемый, от 0° до 270°, что значительно облегчает проектирование и монтаж в условиях ограниченного пространства или существующих технологических трасс.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА ДЫМОСОСА ДН-12,5БК ОТ УКРВЕНТСИСТЕМЫ

• Надёжная и жёсткая конструкция, устойчивость к термо- и вибронагрузкам;
• Широкий выбор исполнений под задачи любой сложности;
• Возможность индивидуального изготовления под параметры объекта;
• Простота в обслуживании и длительный ресурс эксплуатации;
• Полная адаптация к условиям эксплуатации на промышленных объектах Украины и стран СНГ.

Купить дымосос ДН-12,5БК Укрвентсистемы — значит обеспечить бесперебойную и эффективную работу котельных агрегатов на объектах любой сложности.

Промышленное оборудование сертифицировано, соответствует требованиям безопасности и проходит контроль качества на всех этапах производства.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСА ЦЕНТРОБЕЖНОГО ДН-12,5БК

Номинальные аэродинамические параметры при давлении 1013 температуре 100°С и плотности газов 0,946 к гПа, г/м³ на входе в дымосос

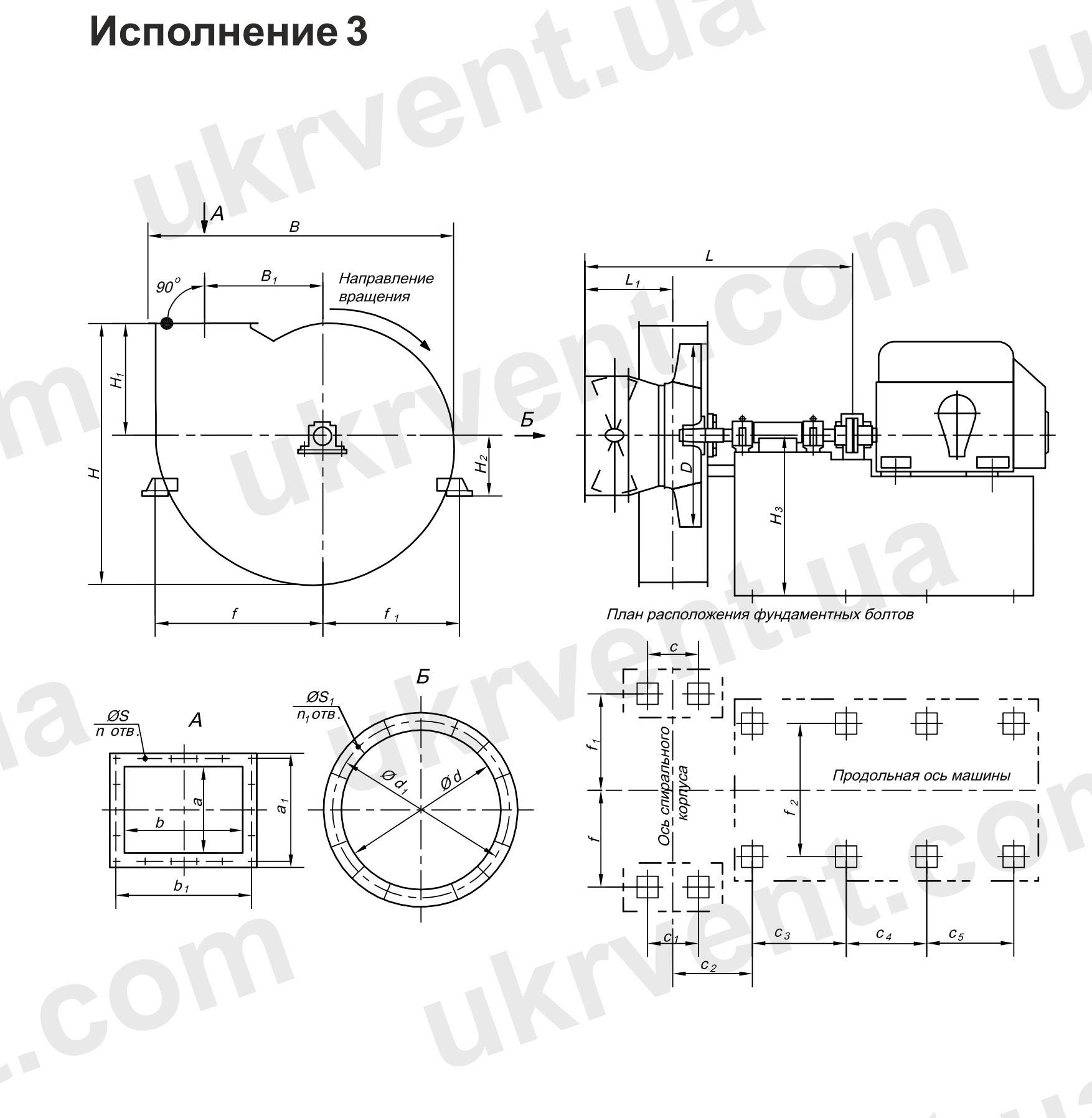

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ДН-12,5БК
