МЕЛЬНИЧНЫЕ ВЕНТИЛЯТОРЫ ВМ-21К ОТ УКРВЕНТСИСТЕМЫ

Мельничные вентиляторы типа ВМ-21К производства «Укрвентсистемы» – вентиляторы одностороннего всасывания, предназначенное для пневмотранспорта угольной пыли в установках тепловых электростанций, котельных и промышленных энергоустановок.

Вентиляторы ВМ-21К используются в составе мельничных установок и систем пылеприготовления для подачи угольной пыли в устройства котлов, работающих на угле и других видах твёрдого топлива. Основная задача вентилятора — обеспечение стабильного потока пылевоздушной смеси с необходимыми параметрами давления и расхода. Конструкция рассчитана на работу в условиях запылённости среды до 80 г/м³, что соответствует режимам интенсивной эксплуатации на энергетических объектах.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВМ-21К

Тип вентилятора: радиальный, одностороннего всасывания
Максимальная температура пылевоздушной смеси на входе: до +200 °С
Температурный минимум запуска: до -30 °С
Климатическое исполнение: У и Т, категория размещения 1 по ГОСТ 15150-69

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ВМ-21К

Рабочее колесо
Спиральный корпус (улитка)
Всасывающий патрубок
Опорная рама

НАПРАВЛЕНИЕ ВРАЩЕНИЯ ВМ-21К

Направление корпуса вентилятора определяется со стороны электродвигателя: вращение правое – если спираль улитки направлена по часовой стрелки, левое – против часовой стрелки.

Мельничный вентилятор ВМ-21К — это проверенное временем техническое решение для систем подачи пылевоздушной смеси в котельные агрегаты, работающие на твёрдом топливе. Благодаря высокой надёжности, адаптации к тяжёлым условиям и соответствию современным требованиям энергетической отрасли, вентиляторы ВМ-21К являются выбором ведущих предприятий теплоэнергетики и промышленности Украины.

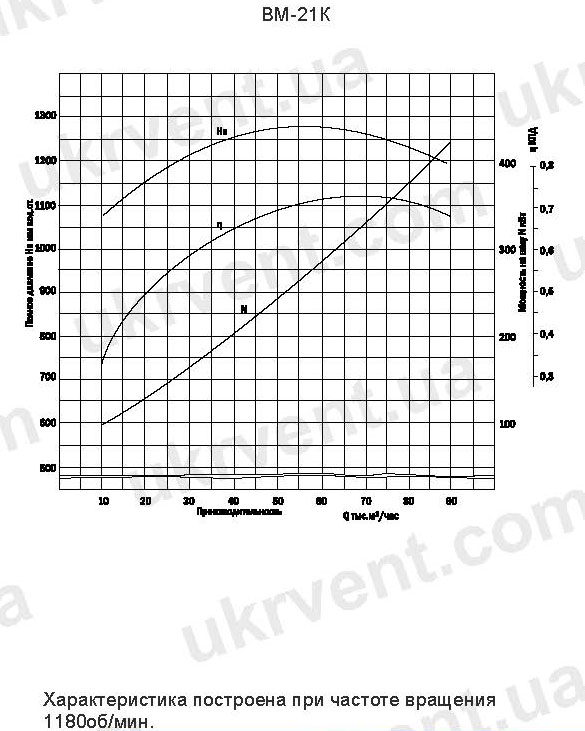

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВМ-21К

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 70°С, плотности газов 1,029 кг/м³

Тип вентилятора	ВМ-21К
Тип лопаток	Вперед загнутые
Допустимая запыленность, г/м³	80
Производительность, Q, тыс. м³/ч	61
Полное давление, Pv, Па	8 821
Полное давление, Pv, кгс/м²	899
Максимальный КПД, ηmax, %	72
Частота вращения n, об/мин	1000
Масса, кг	5357
