ВА-21Х2 — ВЕНТИЛЯТОРЫ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ ДЛЯ ПНЕВМОТРАНСПОРТНЫХ И АСПИРАЦИОННЫХ СИСТЕМ
Вентиляторы ВА-21х2 производства Укрвентсистема представляют собой центробежные машины специального назначения, разработанные для эксплуатации в составе систем пневмотранспорта и аспирации технологических линий, в частности, на обогатительных фабриках асбестовых комбинатов. Конструкция и рабочие параметры вентиляторов ВА-21х2 полностью соответствуют требованиям к промышленному оборудованию, функционирующему в условиях постоянной запылённости и высокой абразивной нагрузки.
- ВА-21Х2
ВА-21Х2 КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
Вентилятор ВА-21х2 двухстороннего всасывания, такое конструктивное решение обеспечивает симметричное распределение воздушного потока на входе и устойчивую работу при максимальных объёмных нагрузках.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВА-21х2
- Тип вентилятора: центробежный, двухстороннего всасывания
- Назначение: для пневмотранспортных и аспирационных систем
- Среда: запылённый воздух, воздух с твёрдыми примесями
- Температура перемещаемой среды: номинально +20 °C
- Максимально допустимая температура среды: до +100 °C
- Коэффициент полезного действия: до 86,5%
УСЛОВИЯ ЭКСПЛУАТАЦИИ ВА-21х2
Вентиляторы ВА-21х2 рассчитаны на эксплуатацию в закрытых помещениях с умеренным климатом (категория размещения УХЛ4 по ГОСТ 15150). Применение в системах с агрессивной атмосферой или температурой свыше 100 °C не допускается.
Вентиляторы ВА-21х2 — это промышленное оборудование, ориентированное на работу в тяжёлых производственных условиях, с высоким уровнем запылённости и требованиями к стабильной производительности. Высокий КПД, надёжность конструкции, точное соответствие назначению и жёсткие стандарты производства делают эту модель оптимальным выбором для обогатительных предприятий, где аспирация и пневмотранспорт являются ключевыми звеньями технологического процесса.

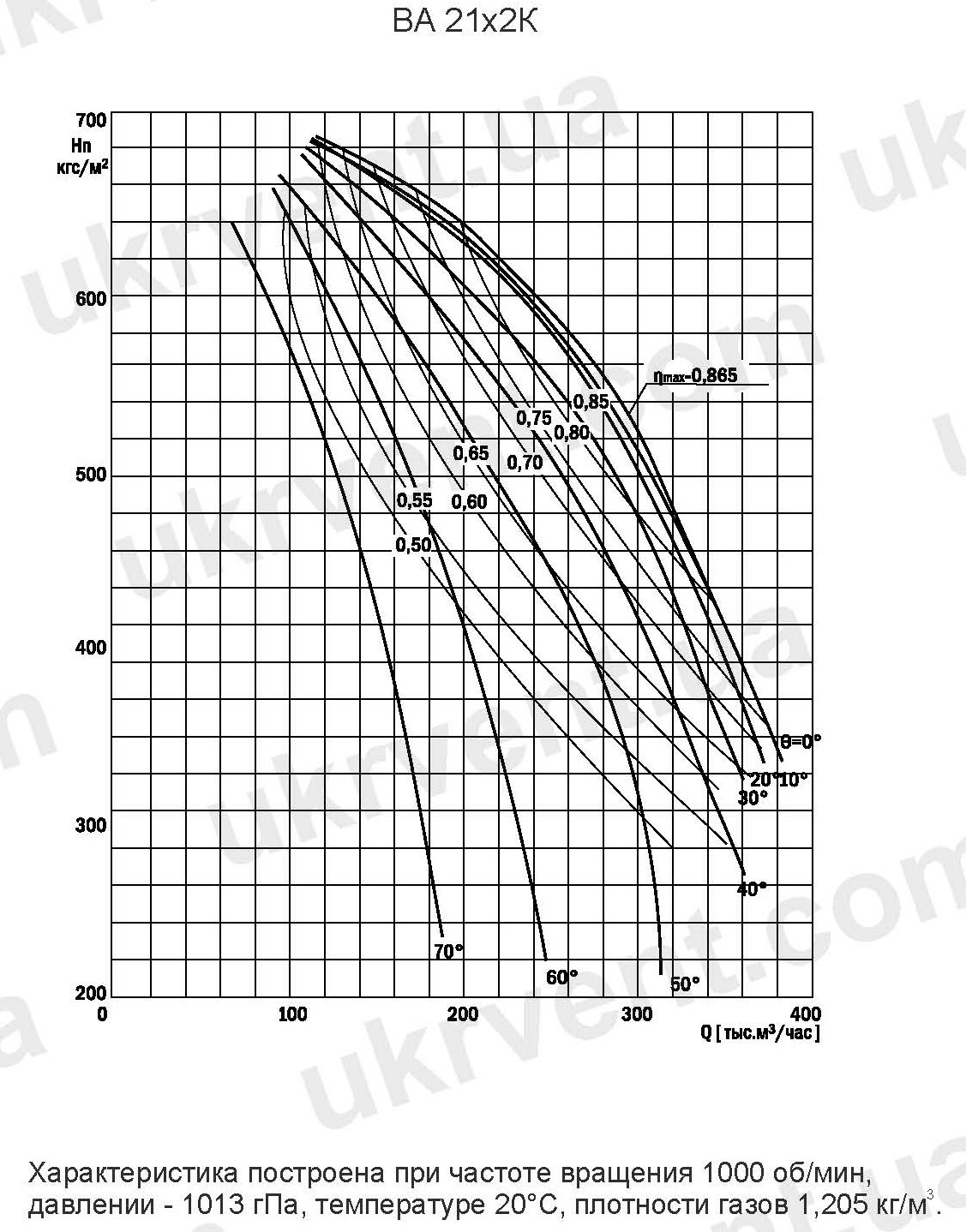

Аэродинамические характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВА-21х2
| Температура среды, °С | Производительность, Q, тыс. м3/ч | Полное давление, Pv, Па | Полное давление, Pv, кгс/м2 | Максимальный КПД, nmax, % | Максимальная температура среды, °С | Частота вращения n, об/мин | Масса, кг | |
| ВА-21х2 | 20 | 300 | 5130 | 523 | 86,5 | 100 | 1000 | 1400 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ВЕНТИЛЯОРОВ И ДЫМОСОСОВ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ ВА-21х2*
Исполнение 6
| Группа присоединительных размеров, мм | Группа габаритных размеров, мм | Группа установочных размеров, мм | |||||||||||||||||||||||||||||||||||
| Тип машины | Разворот , φск°-φвк° | a | a1 | a2 | a3 | b | b1 | b2 | b3 | n | n1 | s | s1 | B | B1 | D | H | H1 | H2 | H3 | H4 | L | L1 | c | c’ | c1 | c1′ | c2 | c2′ | c3 | c3′ | c4 | f | f1 | f2 | f3 | f4 |
| ВА-21х2 | 270 | 1650 | 1770 | 2415 | 2535 | – | – | – | – | 46 | – | 18 | – | 1143 | – | 2080 | 4554 | 1878 | – | – | 1878 | 2950 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
*Размеры даны справочно
