ДЫМОСОС ОСЕВОЙ ДВУХСТУПЕНЧАТЫЙ ДОД-28,5 ДОД-28,5ГМ ДОД-28,5-I ДОД-28,5-IГМ ДОД-28,5-IФГМ

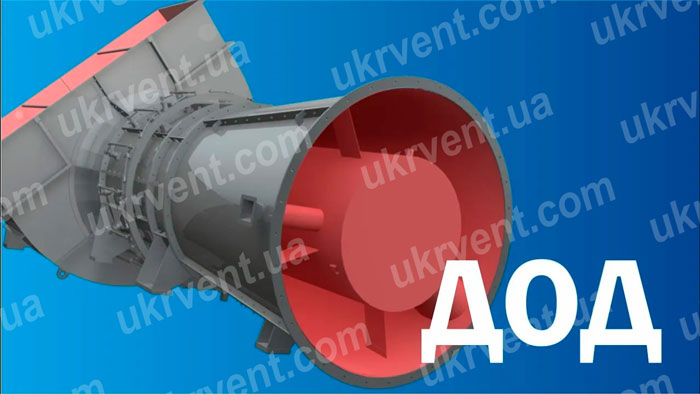

Дымосос осевой двухступенчатый ДОД-28,5 производства Укрвентсистемы — это высокоэффективное оборудование, предназначенное для отвода дымовых газов из котлов на твердом, газовом и жидком топливе с паропроизводительностью 640–950 т/ч.

Каталог

Опросный лист

Дымосос ДОД-28,5 предназначен для удаления дымовых газов из топок паровых котлов с паропроизводительностью 640–950 т/ч. Это позволяет обеспечить стабильную работу котлов, снижая риск образования отложений и улучшая качество теплообмена.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ДОД-28,5 ДОД-28,5ГМ ДОД-28,5-I ДОД-28,5-IГМ ДОД-28,5-IФГМ

Работает как в помещениях, так и на открытом воздухе (при условии установки защитного навеса).
Допускается эксплуатация в условиях умеренного климата согласно ГОСТ 15150-69 (климатическое исполнение У, категория размещения 1).
Запуск оборудования возможен при температуре корпуса не ниже –30 °C.
Допустимая температура дымовых газов перед агрегатом – до 200 °C.
Контроль содержания пыли в газовой смеси до 0,5 г/м³ гарантирует стабильную работу системы.

АЭРОДИНАМИЧЕСКОЕ РЕГУЛИРОВАНИЕ ДОД-28,5

Направляющие аппараты:

Оборудование оснащено двумя направляющими аппаратами (входным и промежуточным) с синхронным приводом. Диапазон поворота лопаток: от +30° до –60°:

при положительных углах: поток тормозится, возрастает давление и производительность;
при отрицательных углах: поток ускоряется, снижая давление и расход.

Такой подход обеспечивает точную настройку параметров работы дымососа без потери КПД.

Спрямляющий аппарат:

Размещён после второй ступени, снижает турбулентность и обеспечивает дополнительный прирост статического давления при минимальных гидравлических потерях.

УСЛОВИЯ МОНТАЖА И ЭКСПЛУАТАЦИИ ДОД-28,5

Перед установкой агрегата производится расчет устойчивости фундамента с учетом возможных резонансных колебаний. Все параметры подбираются согласно требованиям завода-изготовителя. При установке на открытом воздухе требуется устройство защитного навеса от осадков и перепадов температуры.

Схемы разворота:

Дымососы ДОД-28,5 изготавливаются в левом исполнении по направлению вращения, то есть ротор вращается против часовой стрелки, если смотреть со стороны привода. Доступны варианты разворота всасывающего кармана: правый и левый.

МОДИФИКАЦИИ ДОД-28,5 ДОД-28,5ГМ ДОД-28,5-I ДОД-28,5-IГМ ДОД-28,5-IФГМ

Учитывая разнообразие эксплуатационных условий и конструктивных решений газовых трактов, дымососы ДОД-28,5 выпускаются в нескольких модификациях:

ДОД-28,5 — базовая модель с противоизносной защитой корпуса.
ДОД-28,5ГМ — исполнение без защиты для газомазутных котлов.
ДОД-28,5ФГМ — вариант повышенной напорности без износостойкого покрытия.

Индексы обозначения:

ГМ — для газомазутных установок;
Ф — повышенное давление.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ ОСЕВЫХ ДОД-28,5

Номинальные аэродинамические параметры при давлении – 1013 гПа, температуре 100 гр. С, плотности газов – 0,946 кг/м³

Тип дымососа	Дымосос ДОД-28,5	Дымосос ДОД-28,5ГМ	Дымосос ДОД-28,5-I	Дымосос ДОД-28,5-IГМ	Дымосос ДОД-28,5-IФГМ
Производительность, Q, тыс. м³/ч	607	607	607	607	601
Полное давление, P_v , Па	3390	3390	3390	3390	4190
Полное давление, P_v , кгс/м²	346	346	346	346	427
Максимальный КПД, η_max, %	82,5	82,5	82,5	82,5	80
Частота вращения n, об/мин	600	600	600	600	600
Масса, кг	46100	44100	46100	44100	40400

ДЫМОСОС ОСЕВОЙ ДОД-28,5

Тип дымососа	Разворот, φвк°	а	а1	b	b1	В	D	d	Е	F	Н	L	L1
ДОД-28,5	45	2134	2260	5660	5786	2520	2850	3705	3870	2386	6405	10822	8353
ДОД-28,5ГМ	45	2134	2260	5660	5786	2520	2870	3705	3870	2386	6405	10822	8353
ДОД-28,5-I	22,5	2134	2260	5660	5786	2520	2850	3705	3460	2200	6510	10822	8353
ДОД-28,5-1ГМ	22,5	2134	2260	5660	5786	2520	2870	3705	3460	2200	6510	10822	8353
ДОД-28,5-1Ф ГМ	22,5	2134	2260	5660	5786	2520	2870	3705	3460	2200	6510	10822	8353

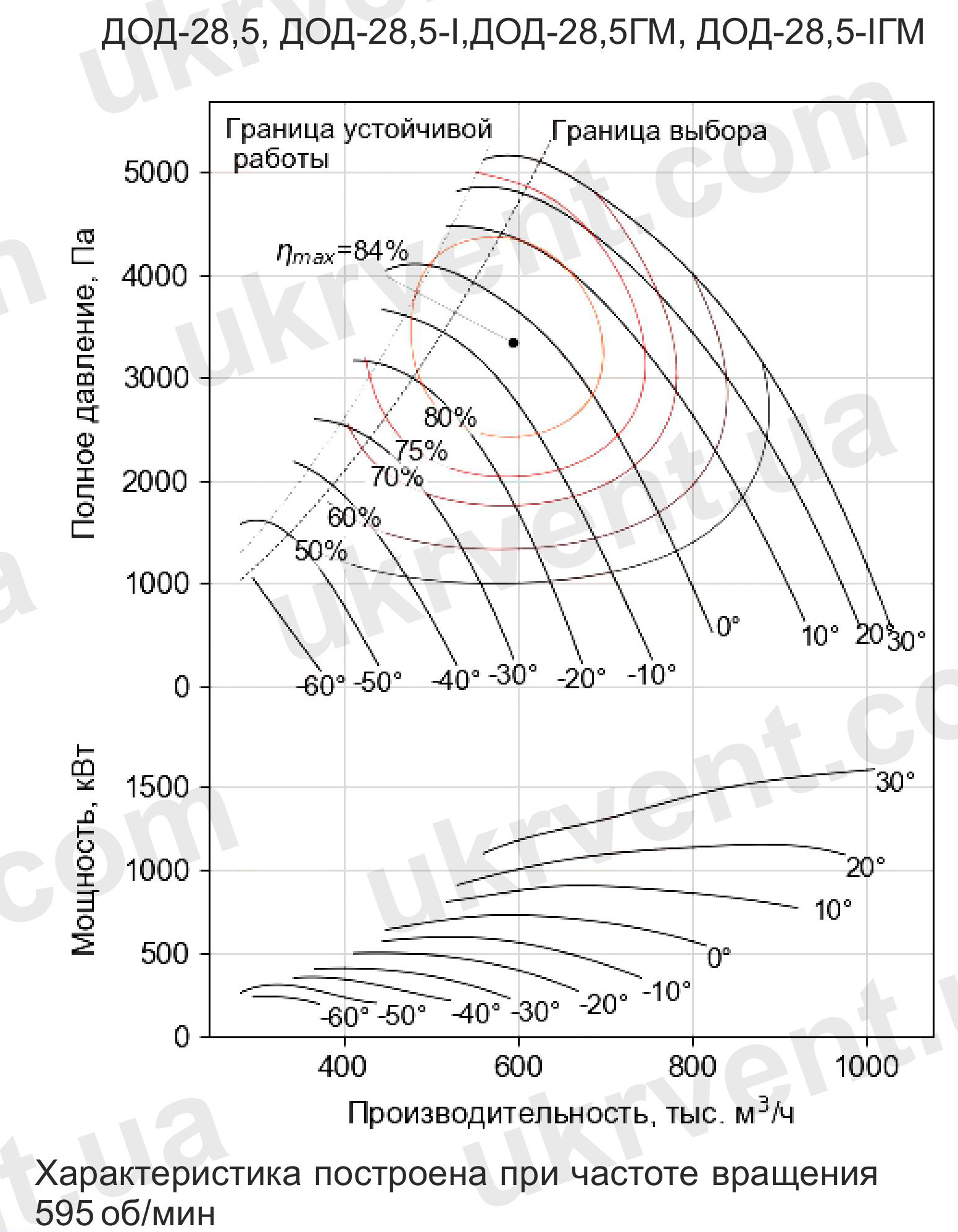

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДОД-28,5, ДОД-28,5-I, ДОД-28,5ГМ, ДОД-28,5-IГМ

при барометрическом давлении 1013 гПа, температуре 100^о С и плотности газов 0,946 кг/м³ на входе в дымосос

Характеристика построена при частоте вращения 595 об/мин

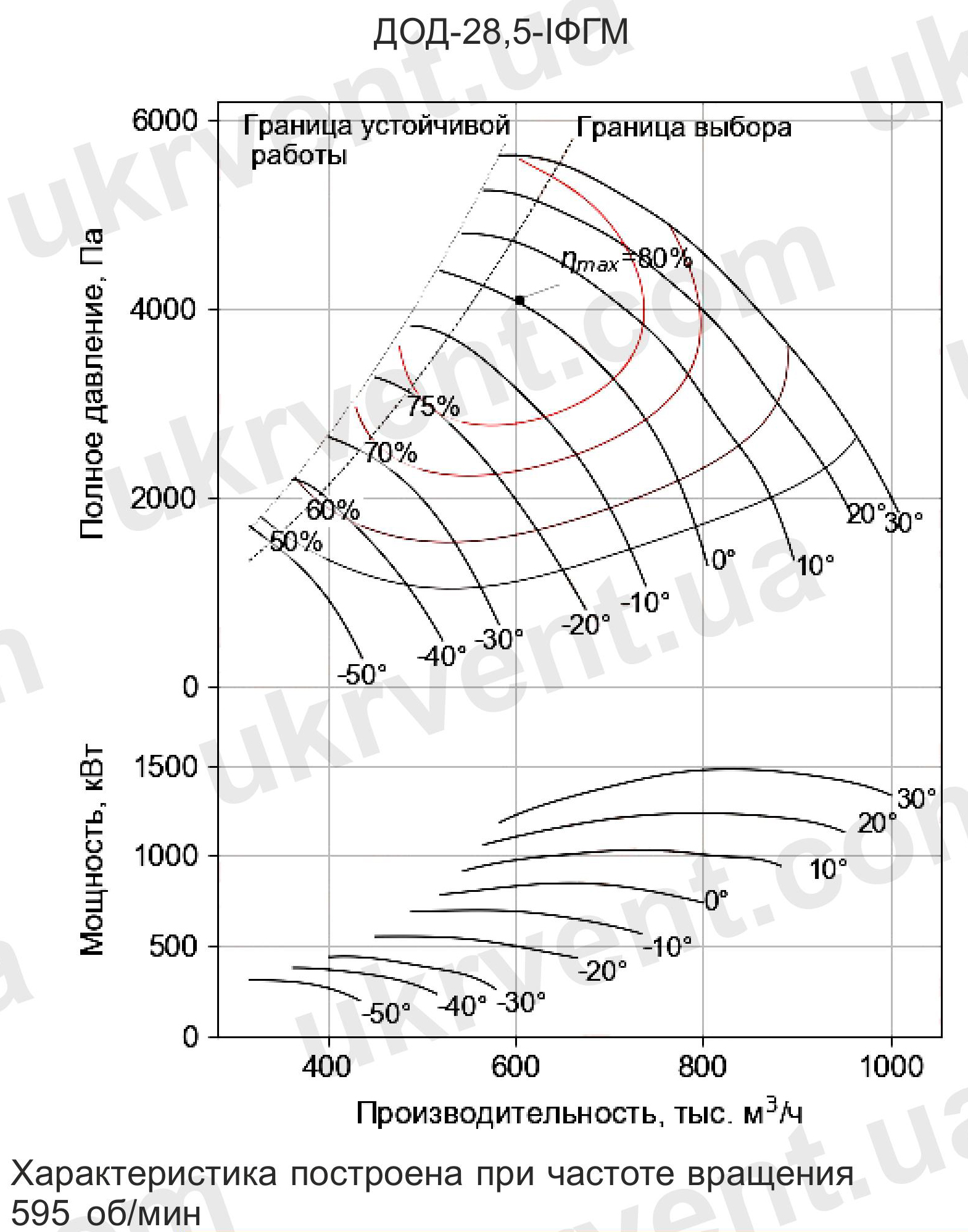

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДОД-28,5-IФГМ

при барометрическом давлении 1013 гПа, температуре 100^о С и плотности газов 0,946 кг/м³ на входе в дымосос

Характеристика построена при частоте вращения 595 об/мин
