ВО 46-130 №5 вентилятор осевой промышленный

Вентиляторы ВО-46-130 №4-12,5

ВО-46-130 №5 – это вентилятор осевой промышленный, среднего давления, предназначен для перемещения воздуха и неагрессивных газовых смесей. В транспортируемой рабочей среде не должно быть липких веществ и волокнистых материалов. Подходят для охлаждения оборудования, удаления вредных и загрязняющих веществ, отопления промышленных помещений, а также для вытяжки воздуха.

НАЗНАЧЕНИЕ ОСЕВОГО ВЕНТИЛЯТОРА ВО-46-130-5

Вентиляторы осевые применяются в системах вентиляции, воздушного отопления, а также для других санитарно-производственных целей.
Вентиляторы осевые ВО-46-130-5-02 с вертикальной осью вращения вместе с набором дополнительного оборудования могут быть установлены в системах подпора воздуха и обеспечивать прямую подачу наружного воздуха на лестничные площадки и в лифтовые шахты, создавая избыточное давление и предотвращая поступление дыма в эти помещения.

ВЕНТИЛЯТОР ВО46-130 №5 ИСПОЛЬЗУЕТСЯ

Вентилятор ВО46-130 №5 используется в холодильных и сварных установках, теплицах, овощехранилищах, птичниках, коровниках и других помещениях для содержания скота, градирнях, сушильных и покрасочных камерах, а также в учреждениях общественного питания.

ОПИСАНИЕ ВЕНТИЛЯТОРОВ ВО-46-130-5

Вентиляторы осевые ВО-46-130-5 состоят из следующих основных узлов: цилиндрического корпуса, рабочего колеса, спрямляющего аппарата, двигателя и лючка обслуживания.
Вентиляторы осевые ВО-46-130-5 выполнены по 1-й конструктивной схеме исполнения К+СА (рабочее колесо + спрямляющий аппарат) как с горизонтальной осью вращения, так и с вертикальной осью вращения согласно ГОСТ 11442-90 «Вентиляторы осевые общего назначения».
Вентиляторы осевые ВО-46-130-5 изготавливаются в 2-х исполнениях: с углом установки лопаток рабочего колеса 36° и 51 Вентиляторы I исполнения с углом установки 36° обозначаются ВО-46-130-5- I, вентиляторы II исполнения с углом установки 51° обозначаются ВО-46-130-5- II.
Комплектация вентиляторов гибкими вставками круглыми по отдельному заказу.

ВО-46-130-5 УСЛОВИЯ ЭКСПЛУАТАЦИИ

Вентиляторы ВО-46-130-5 предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих пыли и других твердых примесей в количестве более 0,01 г/м³, а также липких веществ и волокнистой пыли.
Температура перемещаемой среды не должна превышать +40°С. Температура окружающей среды от – 40°С ДО +40°С.
Вентиляторы предназначены для умеренного климата (У) и в 2-й категории размещения по ГОСТ 15150. Допускается эксплуатация вентиляторов по 1-ой категории размещения при условии предохранения электродвигателя от атмосферных воздействий.

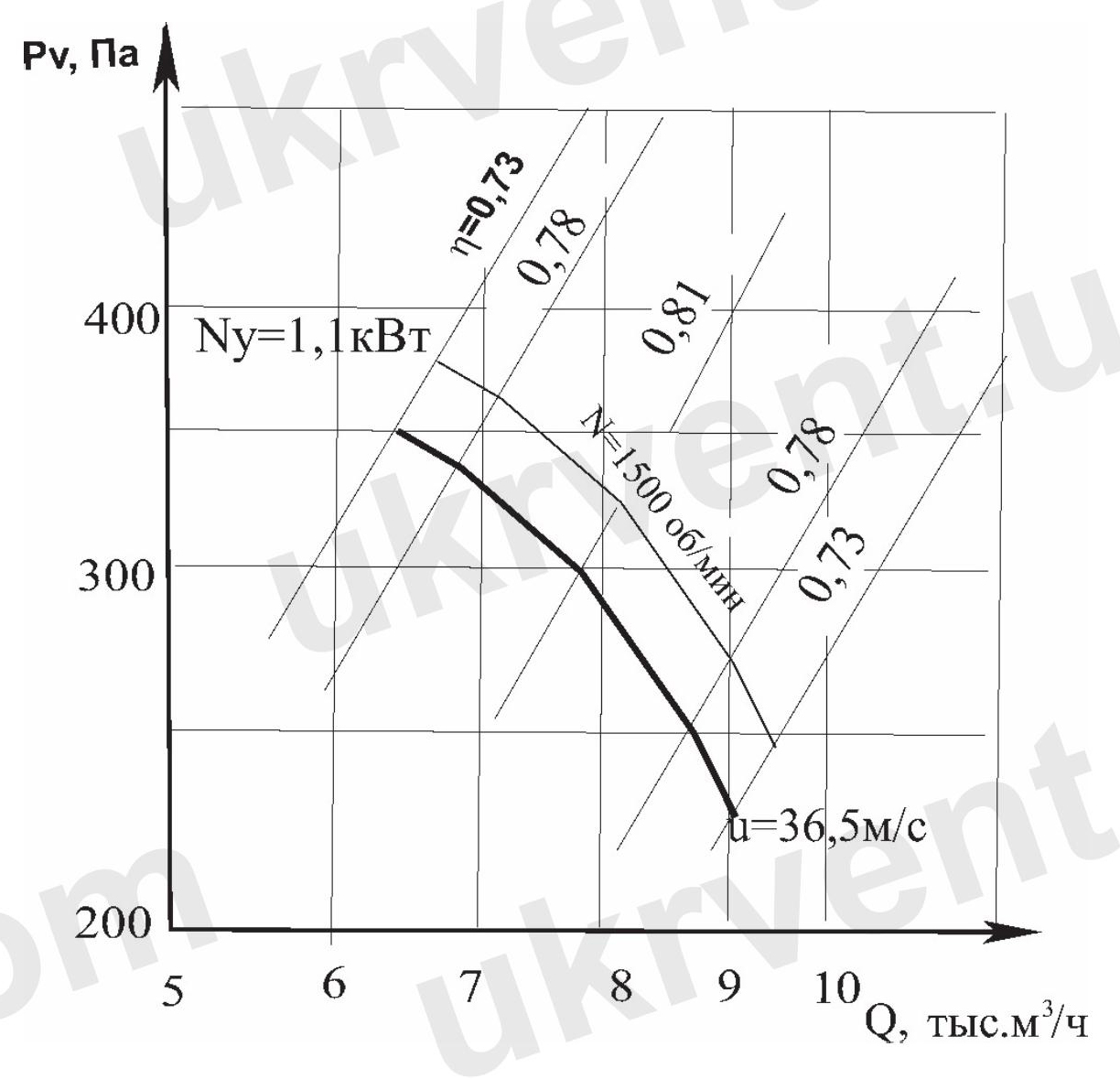

Технические Характеристики ВО 46-130 5

Вентилятор осевой	Частота вращения рабочего колеса синхронная, об/мин	Установочная мощность электродвигателя Ny, кВт	Частота вращения синхронная электродвигателя, об/мин	Масса вентилятора с двигателем max, кг		Масса вентилятора без двигателя max, кг
				с горизонтальной осью вращения	с вертикальной осью вращения	с горизонтальной осью вращения	с вертикальной осью вращения
Вентилятор осевой ВО46-130 №5	1500	1,1	1500	45	52	34	40

ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВО46-130 №5

Вентилятор	Частота тока, Гц	Частота вращения рабочего колеса, синхронная, об/мин	Суммарный уровень звуковой мощности, дБ, не более	Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
Вентилятор	Частота тока, Гц	Частота вращения рабочего колеса, синхронная, об/мин	Суммарный уровень звуковой мощности, дБ, не более	63	125	250	500	1000	2000	4000	8000
Осевой вентилятор ВО46-130 №5	50	1500	104	80	83	100	101	98	92	89	79

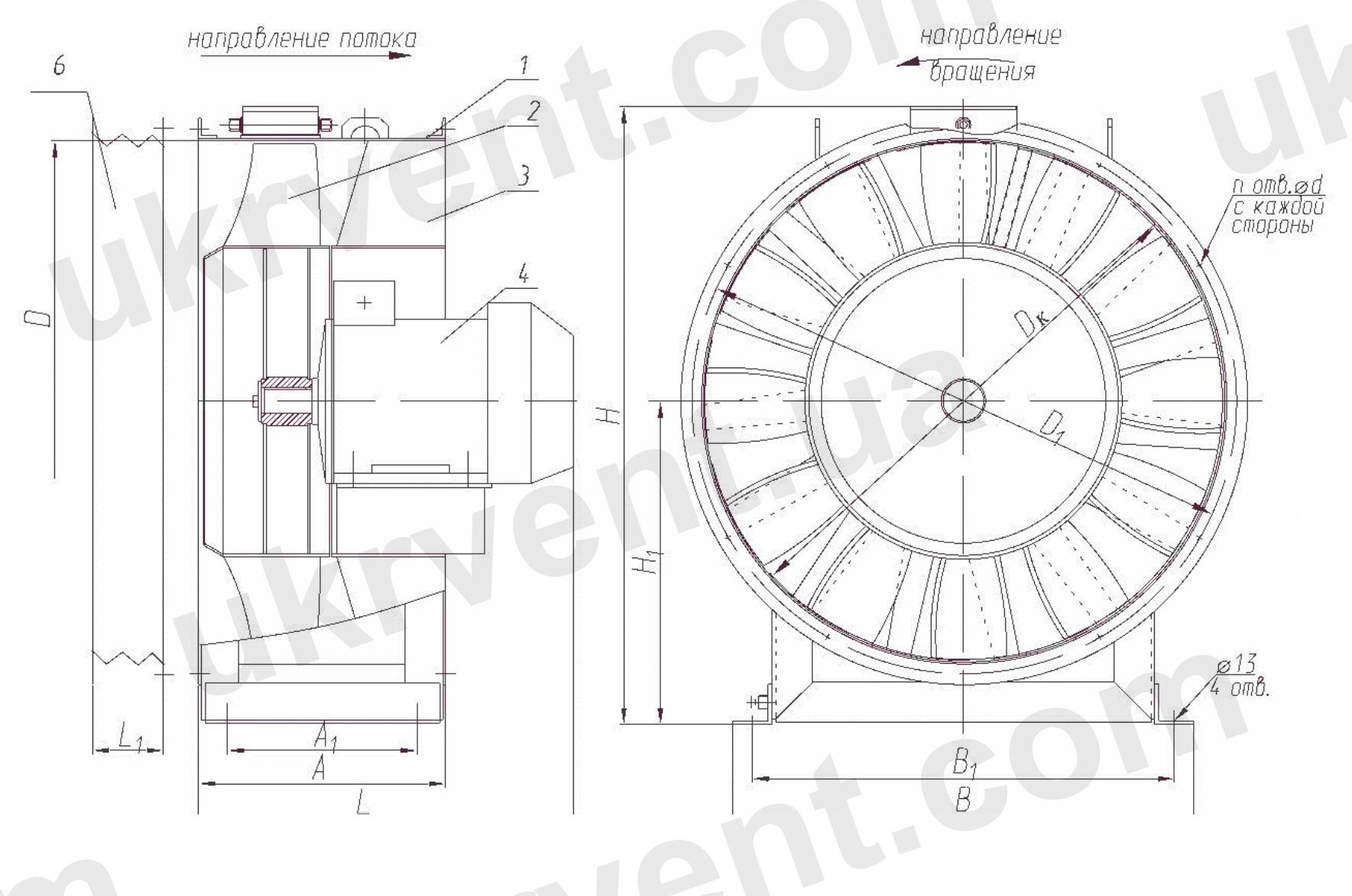

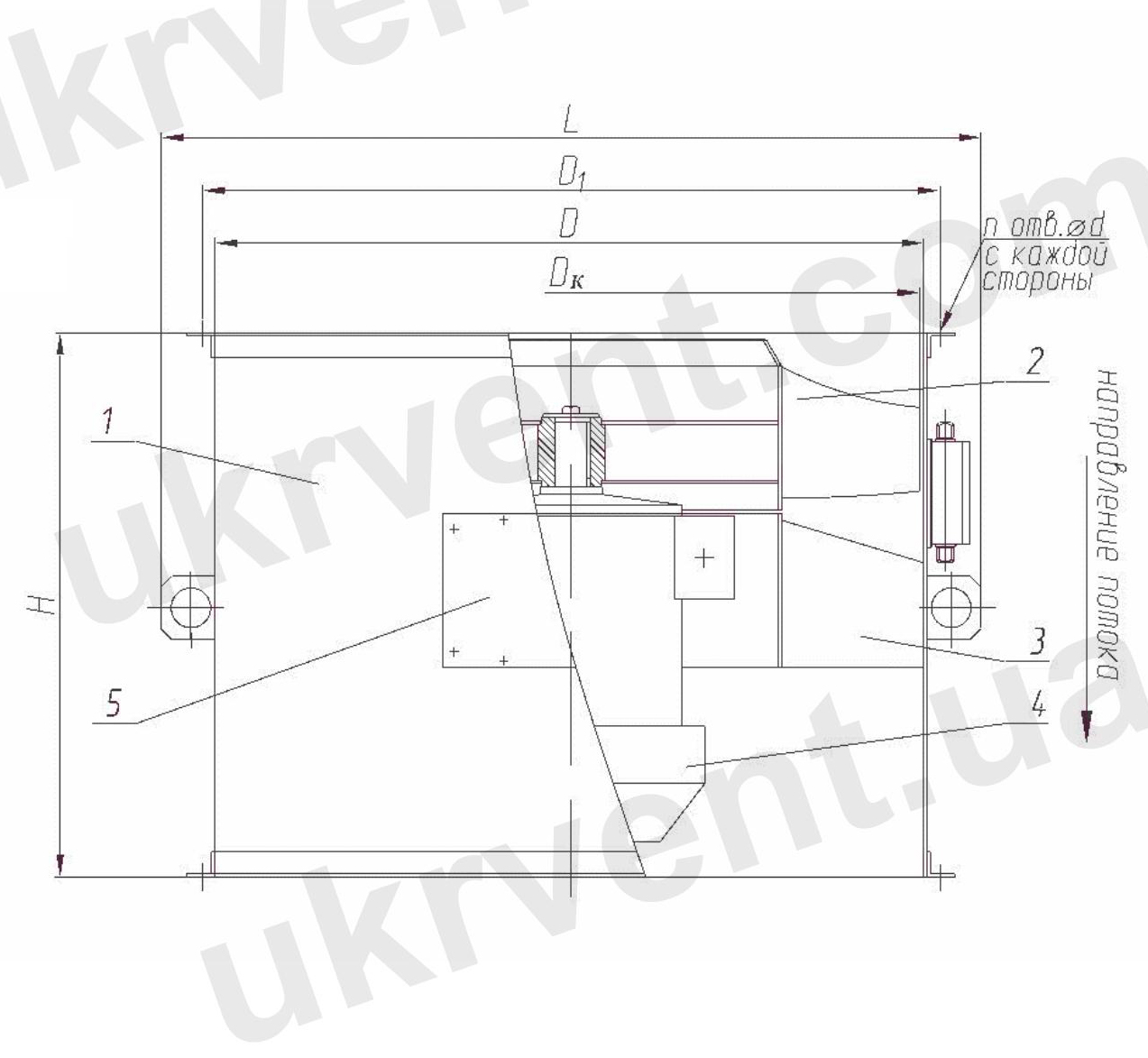

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ОСЕВОГО ВЕНТИЛЯТОРА ВО 46 130 5

Обозначение вентилятора	Dк	D	D1	А	А1	в	81	L	н	Н1	d	L	n
Вентилятор ВО-46-130-5-01	500	504	530	240	170	525	481	353	704	350	7х10	134	10
Вентилятор ВО-46-130-5-02	500	504	530	–	–	–	–	640	425	–	7х10		12
