Центробежный дымосос рециркуляции газов двухстороннего всасывания ГД-26х2 производства «Укрвентсистема» разработан для эффективного перемещения дымовых газов от котлов, работающих на твёрдом, газомазутном и комбинированном топливе. Он идеально подходит для применения в системах с уравновешенной тягой, обеспечивая рециркуляцию отработанных газов с температурой до 400°С при запыленности не выше 0,15 г/м³. Используется в составе пылеугольных и газомазутных котлов различной паропроизводительности, а также в технологических печах металлургических производств и сушильных установках.

Благодаря конструкции с двухсторонним всасыванием, дымосос ГД-26х2 демонстрирует повышенную производительность, стабильную работу в условиях высокой температуры и пыли, а также энергосбережение — ключевой фактор при выборе оборудования для металлургических комбинатов, агломерационных фабрик, ТЭЦ и котельных предприятий.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРА ГОРЯЧЕГО ДУТЬЯ ГД-26Х2

• Дымосос ГД-26х2 рассчитан на длительную эксплуатацию как в помещениях, так и на открытом воздухе. Климатическое исполнение — У или Т по ГОСТ 15150-69, категория размещения — 1, что делает его пригодным для умеренных и тропических климатических зон.
• Допустимая минимальная температура при запуске — -30°С
• Максимальная температура среды на входе — до 400°С
• Допустимая запыленность перемещаемых газов — не более 0,15 г/нм³, размер частиц — до 0,5 мкм

Корпус, рабочее колесо, входной патрубок и направляющие аппараты изготовлены из жаропрочной стали, что обеспечивает устойчивость к длительному воздействию горячих и агрессивных газовых сред. Оборудование успешно применяется на агломерационных линиях и в установках по обжигу окатышей в чёрной металлургии.

КОНСТРУКЦИЯ ВЕНТИЛЯТОРА ГОРЯЧЕГО ДУТЬЯ ДВУХСТОРОННЕГО ВСАСЫВАНИЯ ГД-26Х2

Дымосос представляет собой прочную, надёжную конструкцию, адаптированную под тяжелые условия эксплуатации. В его состав входят:

Рабочее колесо — сварная конструкция из жаропрочной стали, включает крыльчатку и ступицу;

Ходовая часть — вал, два подшипниковых корпуса, подшипники скольжения, муфта;

Улитка и всасывающие карманы — сварные, изготовлены из листовой и профильной стали;

Осевые направляющие аппараты (ОНА) — расположены с обеих сторон и обеспечивают регулировку потока, плавную настройку давления и производительности путём изменения угла лопаток.

Подача воздуха с двух сторон и наличие осевых направляющих позволяет снизить нагрузку на рабочее колесо, стабилизировать рабочие параметры системы и снизить износ оборудования. Подставки и опоры обеспечивают устойчивость конструкции, фундамент проектируется индивидуально с учётом вибрационных и термических нагрузок.

НАПРАВЛЕНИЕ ВРАЩЕНИЯ ВЕНТИЛЯТОРОВ ГОРЯЧЕГО ДУТЬЯ ГД-26Х2

В зависимости от конфигурации систем отвода газа и размещения оборудования, возможны два варианта исполнения:

• Правое вращение — спираль улитки направлена по часовой стрелке;
• Левое вращение — спираль улитки направлена против часовой стрелки.

Это позволяет гибко адаптировать вентилятор под конкретные условия производственного процесса, снижая затраты на монтаж и подключение.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРАГД-26Х2 ОТ УКРВЕНТСИСТЕМЫ

• Высокая производительность при компактных габаритах
• Устойчивость к агрессивным средам и высоким температурам
• Долговечность узлов благодаря применению жаропрочных материалов
• Возможность работы в условиях повышенной запыленности
• Энергосберегающие характеристики
• Простота в обслуживании и ремонте
• Двухстороннее всасывание — оптимальное распределение нагрузки и повышение КПД

Дымосос рециркуляции газов ГД-26х2 — это оптимальное решение для промышленных предприятий, нуждающихся в надёжной и мощной системе отвода и рециркуляции горячих дымовых газов. Благодаря высокой термостойкости, устойчивости к запылению, энергоэффективности и продуманной конструкции, он заслуженно занимает лидирующие позиции среди аналогов. Оборудование полностью соответствует требованиям ГОСТ, стандартам промышленной безопасности и технической надёжности.

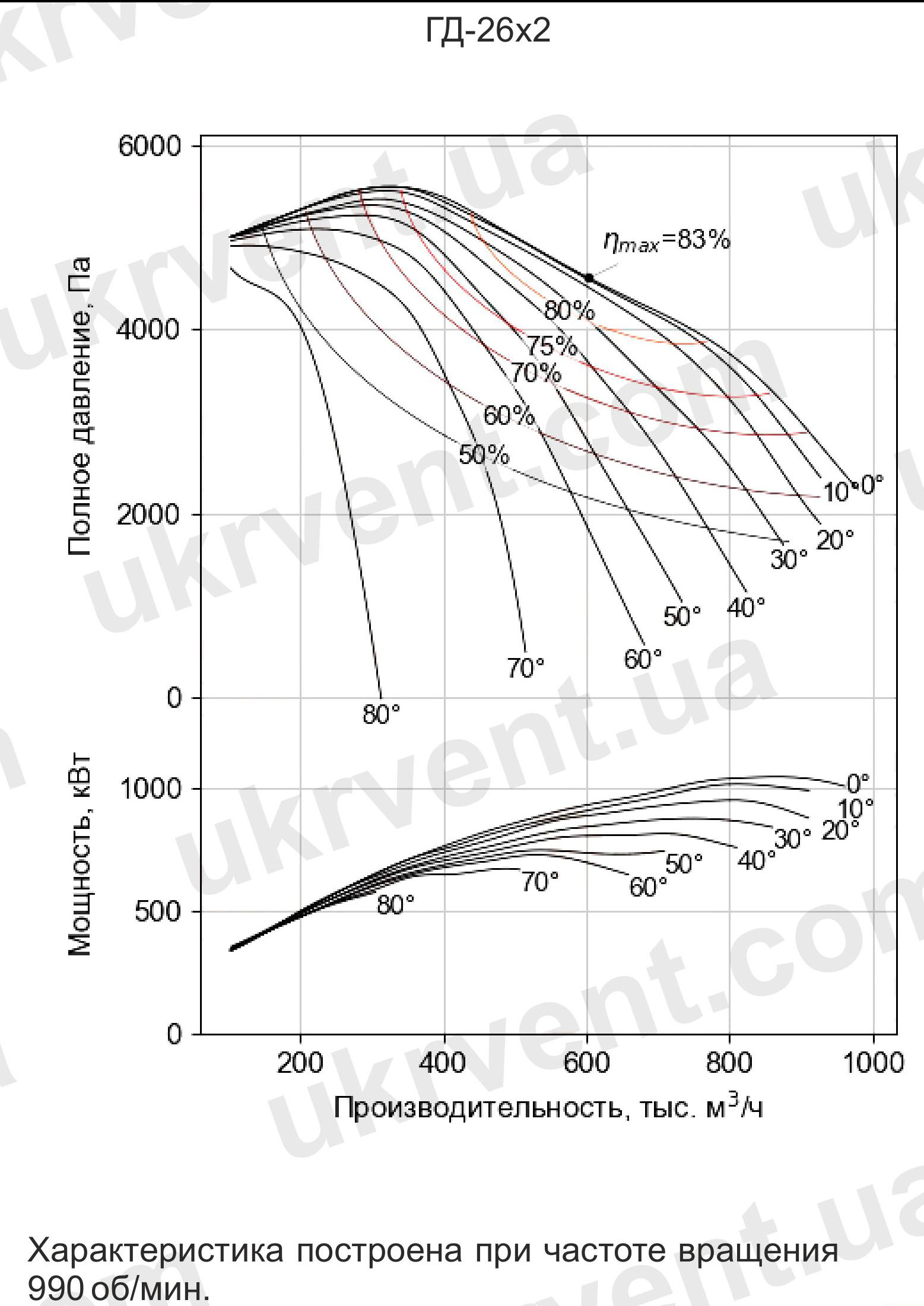

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ГОРЯЧЕГО ДУТЬЯ ГД-26х2

при барометрическом давлении 1013 гПа, температуре 400°С и плотности газов 0,524 кг/м³ на входе в ТДМ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГД-26х2
