Дымососы ДН-26ФК и ДН-26ФКГМ — это высоконапорные центробежные установки, предназначенные для эффективного удаления дымовых газов из топок паровых котлов с высокой производительностью. Эти устройства идеально подходят для использования в котлах с производительностью до 480 тонн пара в час и обеспечивают надежную работу даже при повышенном сопротивлении дымового тракта. Рассмотрим их конструктивные особенности и область применения.

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Дымососы серии ДН-26ФК и ДН-26ФКГМ предназначены для откачки дымовых газов в паровых котлах с производительностью до 480 тонн в час. Они используются для удаления продуктов сгорания, а также для перемещения газов с высокой степенью адгезии частиц к рабочему колесу и корпусу. Эти устройства эффективно применяются в котлах двух типов:

• Твердотопливные котлы.
• Газомазутные котлы (для которых добавляется индекс «ГМ»).

Дымососы ДН-26ФК и ДН-26ФКГМ идеально подходят для работы с газами, которые содержат частички с высокой степенью адгезии к поверхности рабочих компонентов, таких как зола дымовых газов. Применение этих агрегатов снижает вероятность образования загрязнений и осадков в системе, что способствует повышению производительности котельных установок.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные параметры эксплуатации

• Производительность котельной установки: 2,5 – 25 т/ч пара.
• Максимальная температура очищаемой смеси: 250°C.
• Условия климата: группы У3 и Т2 (умеренный климат для помещений категории 3 и тропический для помещений категории 2 по ГОСТ 15150-69).
• Запуск устройства: допустим при температуре корпуса не ниже -30°C.

Дымососы могут работать в двух вариантах:

• Индивидуальное устройство — для обеспечения работы отдельно стоящих котлов.
• Параллельно установленный элемент — для подключения к многокотельным установкам.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Дымососы ДН-26ФК и ДН-26ФКГМ обладают прочной и надежной конструкцией, что делает их идеальными для долговременной эксплуатации в различных условиях.

Основные элементы конструкции:

Направляющий аппарат — служит для настройки оптимального режима работы дымососа.

• Рабочее колесо — выполнено в виде сварного колеса с 16 лопатками, назад загнутыми, что обеспечивает максимальную эффективность при удалении дымовых газов.
• Корпус — спиральный поворотный корпус позволяет легко регулировать направление потока.
• Электродвигатель — высококачественные компоненты обеспечивают стабильную работу на протяжении долгого времени.
• Станина — рама, на которой фиксируются все компоненты устройства.

Важной особенностью является возможность изменения угла поворота улитки, что значительно упрощает монтаж и настройку устройства. Угол поворота может быть отрегулирован в диапазоне от 0° до 270°, что дает дополнительную гибкость при установке.

Дымососы ДН-26ФК и ДН-26ФКГМ могут быть оснащены дополнительной защитой от эрозионного воздействия, вызванного абразивными частицами в дымовых газах. Доступны несколько вариантов исполнения:

• Без противоизносной защиты — стандартное исполнение для менее агрессивных сред.
• Противоизносная защита — включает сменные броневые листы на обечайке и дополнительные защитные элементы на лопатках рабочего колеса для увеличения срока службы при работе с абразивными частицами.

Модификации дымососов

• ДН-ФК — дымососы с подшипниковыми узлами на импортной консистентной смазке, подходящие для работы в более легких условиях, без применения защиты от эрозии.
• ДН-ФГМ — модели для газомазутных котлов, специально предназначенные для работы с неагрессивными, но пылевыми газами.

Материалы и температурные ограничения

• Углеродистая сталь — стандартное исполнение для работы с дымовыми газами температурой до 200°C.
• Нержавеющая сталь — специальное исполнение, допускающее работу при температурах до 400°C.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ ДН-26ФК, ДН-26ФКГМ

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 100°С и плотности газов 0,946 кг/м³ на входе в дымосос

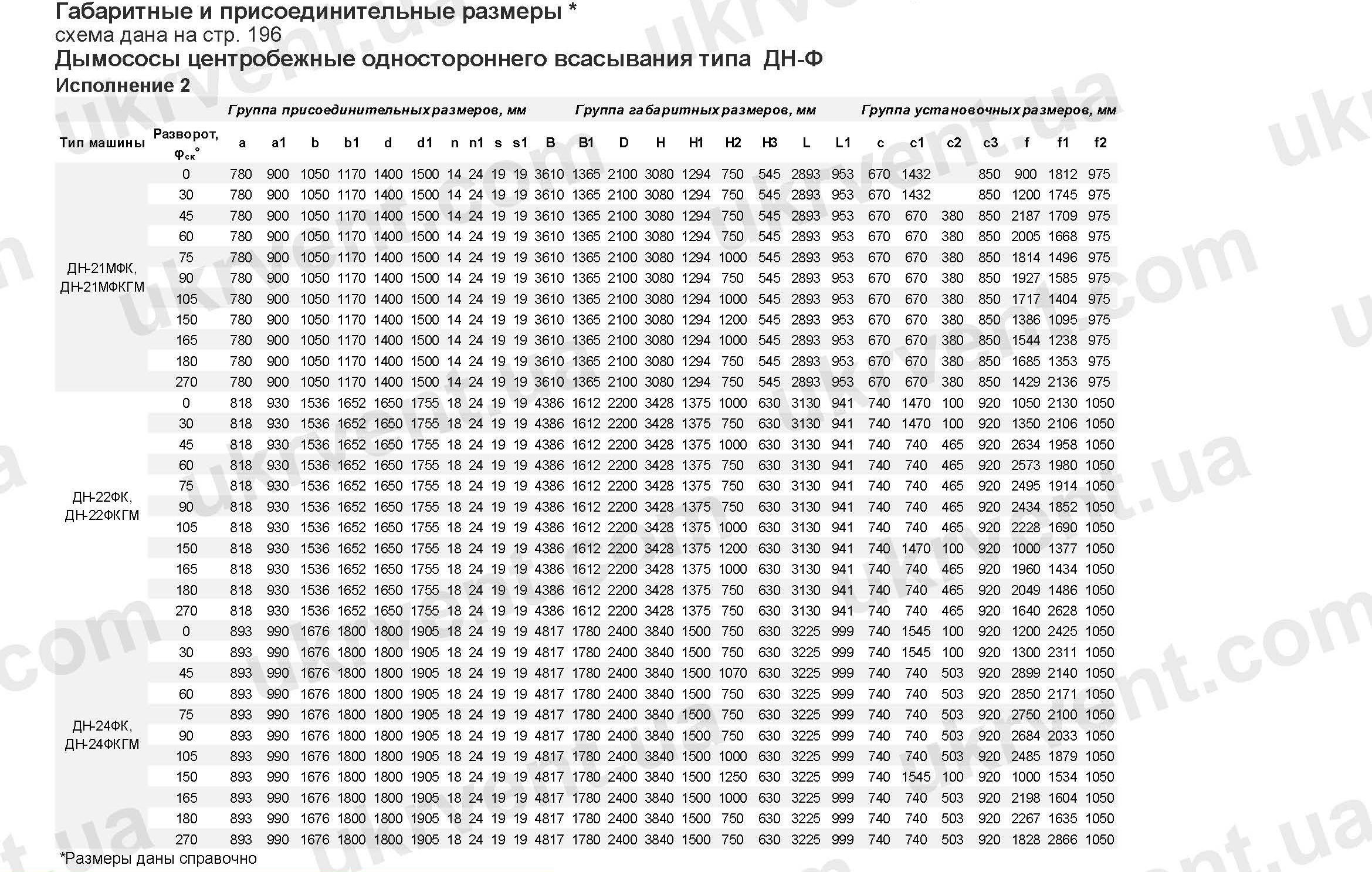

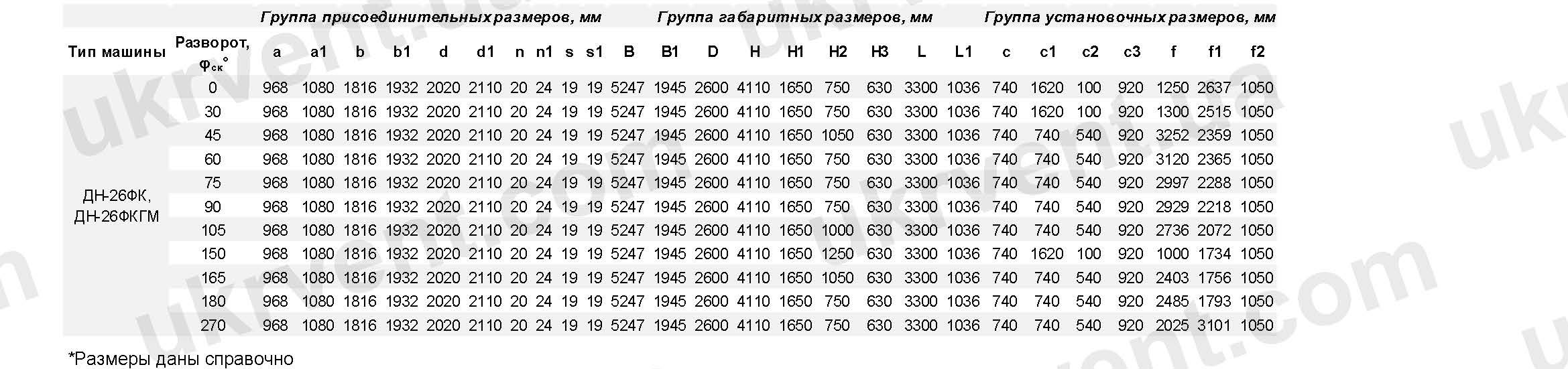

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСЫ ЦЕНТРОБЕЖНЫЕ ОДНОСТОРОННЕГО ВСАСЫВАНИЯ ТИПА ДН-Ф

Группа присоединительных размеров, мм – *Размеры даны справочно

Группа габаритных размеров , мм – *Размеры даны справочно

Группа установочных размеров, мм – *Размеры даны справочно

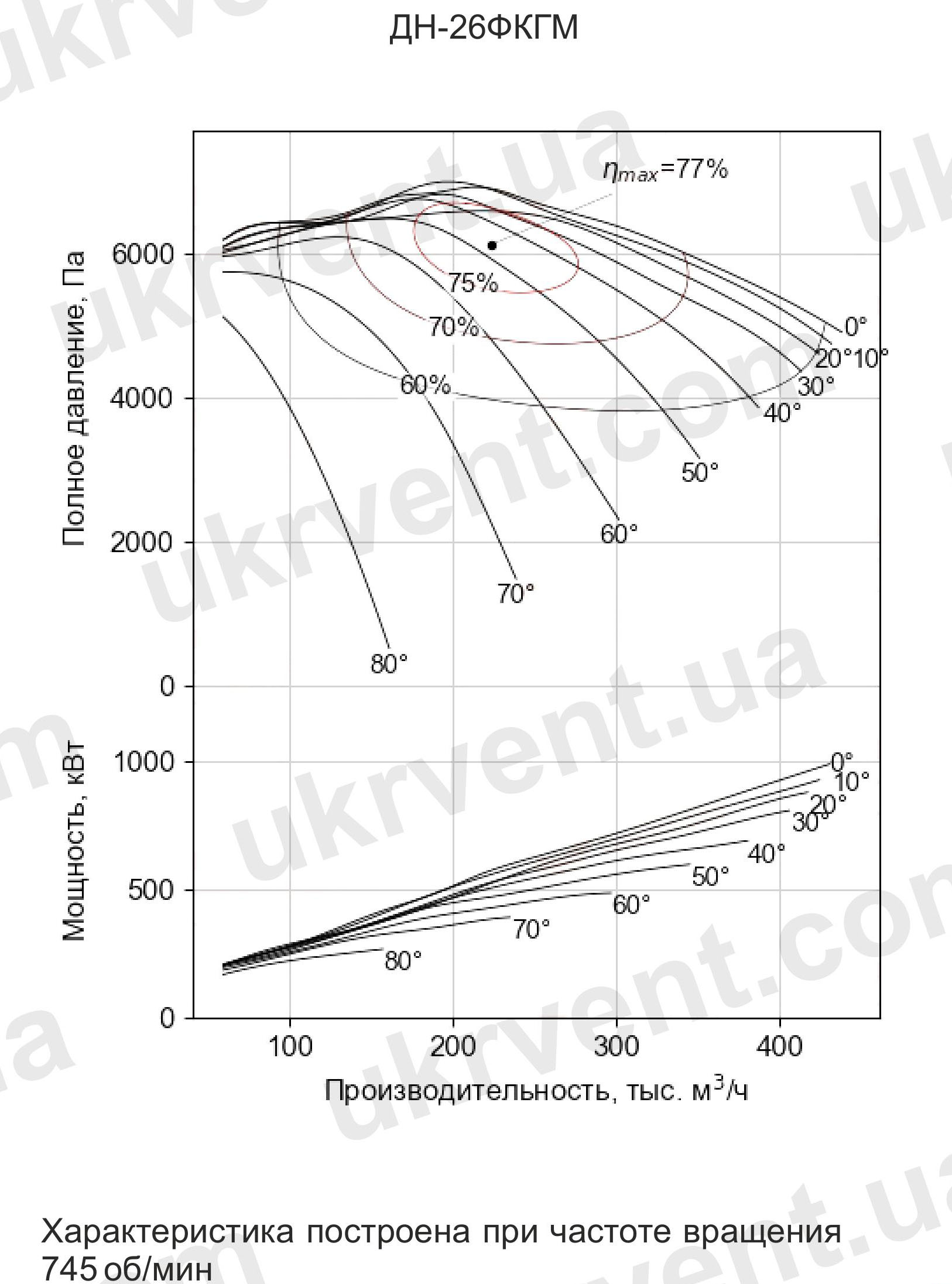

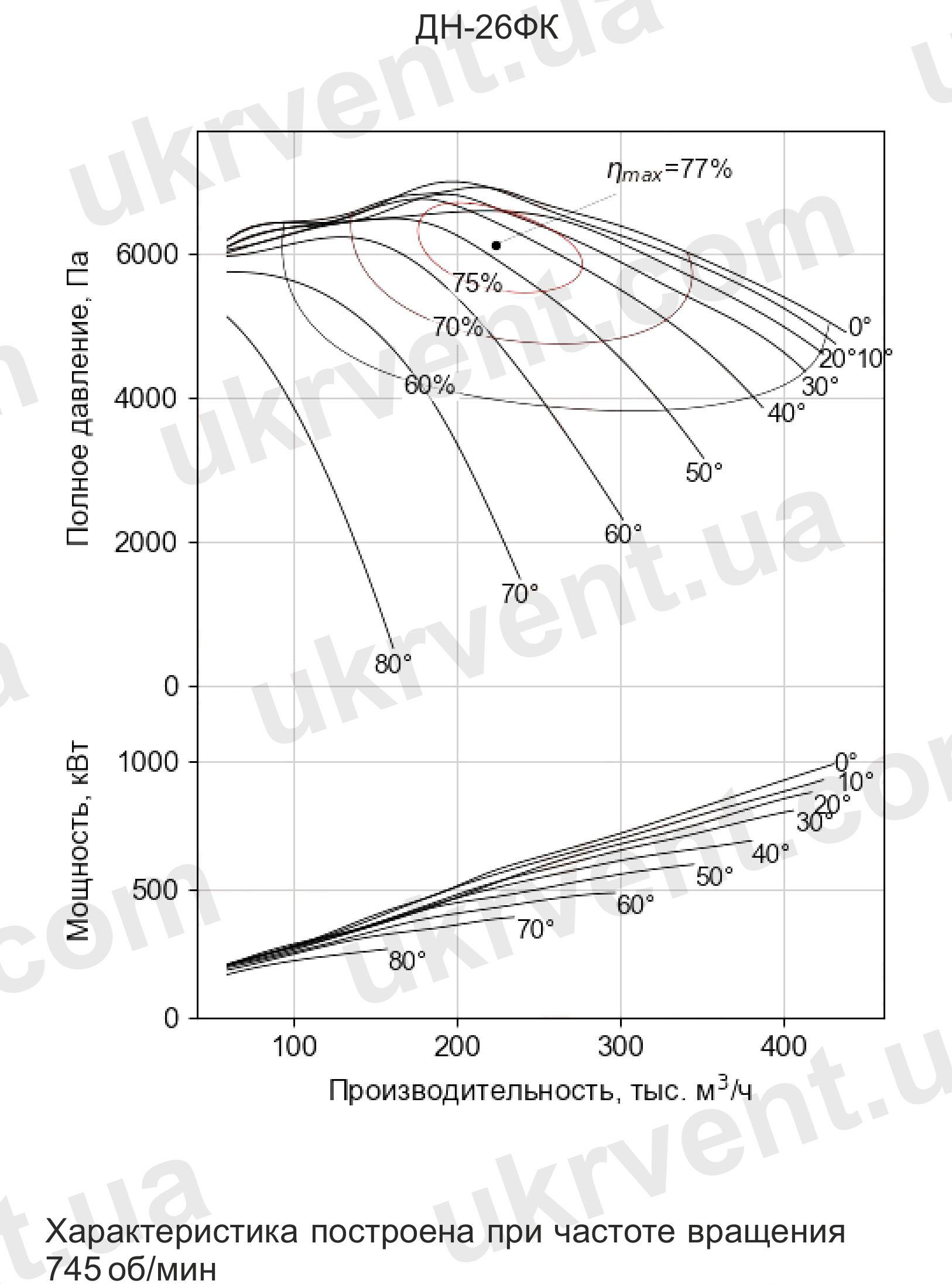

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 100^oС и плотности газов 0,946 кг/м³ на входе в дымосос

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ДН-26ФК И ДН-26ФКГМ

• Надежность конструкции — дымососы ДН-26ФК и ДН-26ФКГМ разработаны с использованием высококачественных материалов, что гарантирует долгосрочную эксплуатацию и минимальные затраты на техническое обслуживание.
• Увеличенная производительность — устройства обеспечивают высокую производительность при минимальных затратах энергии, что делает их экономически выгодными в длительной эксплуатации.
• Низкие эксплуатационные затраты — использование современных подшипниковых узлов, смазка консистентной смазкой и высококачественные материалы снижают износ и обеспечивают экономию на обслуживании.
• Высокая точность балансировки рабочего колеса — исключает вибрации и повышает долговечность оборудования.

Дымососы ДН-26ФК и ДН-26ФКГМ от компании Укрвентсистема — это идеальные решения для паровых котлов с повышенным сопротивлением дымового тракта. Эти устройства не только обеспечивают надежную очистку от дымовых газов, но и существенно повышают производительность и экономическую эффективность котельных установок. С их помощью можно успешно решать задачи, связанные с перемещением газов, содержащих высокую степень адгезии к рабочим компонентам, и минимизировать риски от налипания частиц на лопатки рабочих колес.
