ДВУХСТОРОННИЙ ДЫМОСОС ДН-22×2-0,62К ДН-22×2-0,62КГМ ДН-22×2-0,62ПК

Центробежные дымососы серии ДН-22×2-0,62К, ДН-22×2-0,62КГМ, ДН-22×2-0,62ПК и ДН-22×2-0,62ПКГМ производства Укрвентсистемы предназначены для эффективного удаления дымовых газов от паровых котлов, газомазутных установок и других промышленных объектов. Эти дымососы двухстороннего всасывания спроектированы с учетом высоких требований к устойчивости, производительности и долговечности в условиях интенсивной эксплуатации.

ОБЛАСТЬ ПРИМЕНЕНИЯ ДН22×2

• Котельные установки с высокой паропроизводительностью, работающие на твёрдом топливе;
• Газомазутные котлы;
• Технологические линии перемещения неагрессивных газов с пылевым содержанием до 2 г/м³;
• Промышленные предприятия металлургии, химии, пищевой и перерабатывающей промышленности;
• Системы вентиляции зданий и сооружений (торговые комплексы, парковки и т.д.);
• Энергетические объекты: ТЭС, когенерационные установки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ ДВУСТОРОННЕГО ВСАСЫВАНИЯ ДН-22×2

Номинальные аэродинамические параметры при давлении -1013 гПа, температуре -100°C, плотности газов – 0,946 кг/м³

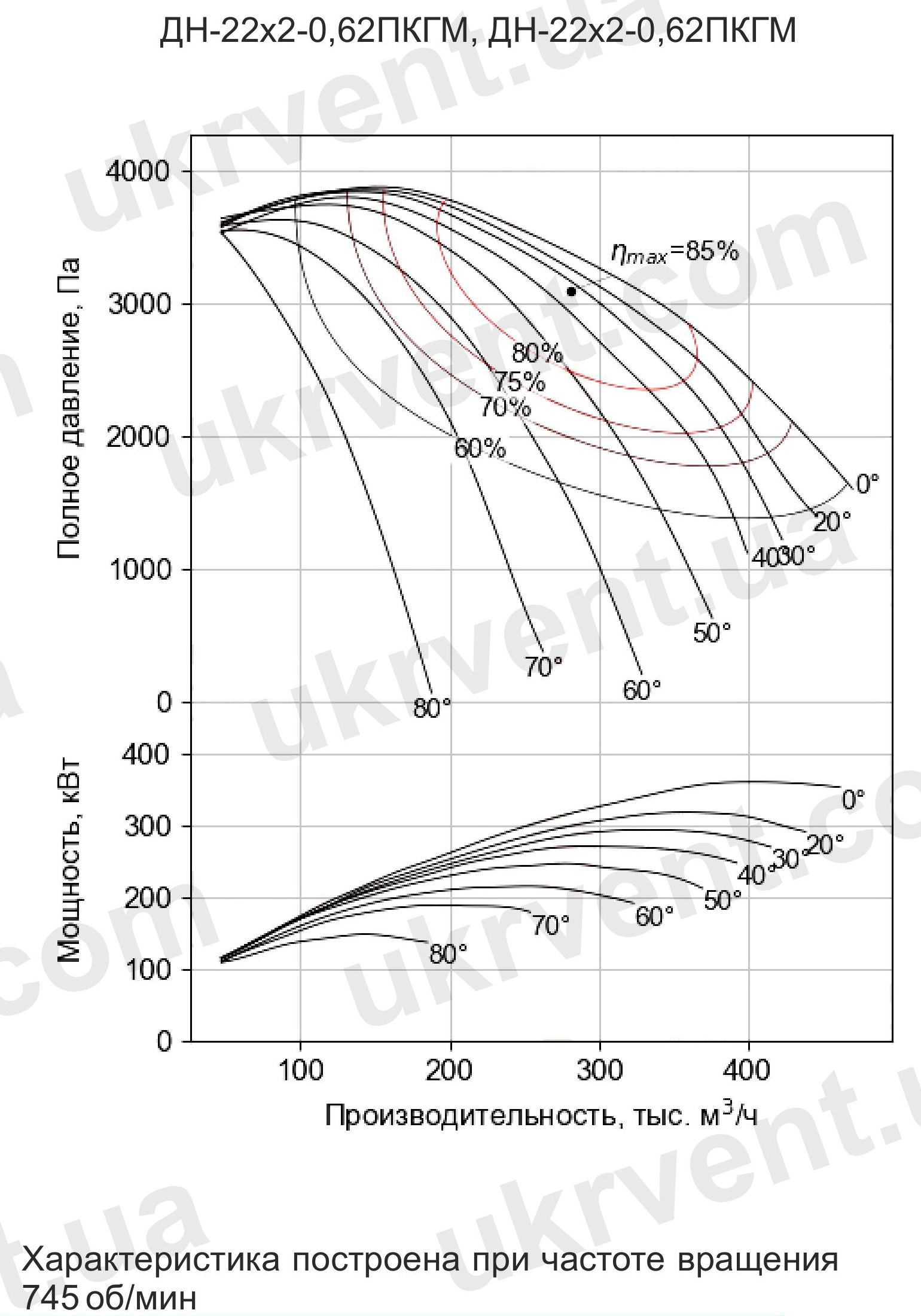

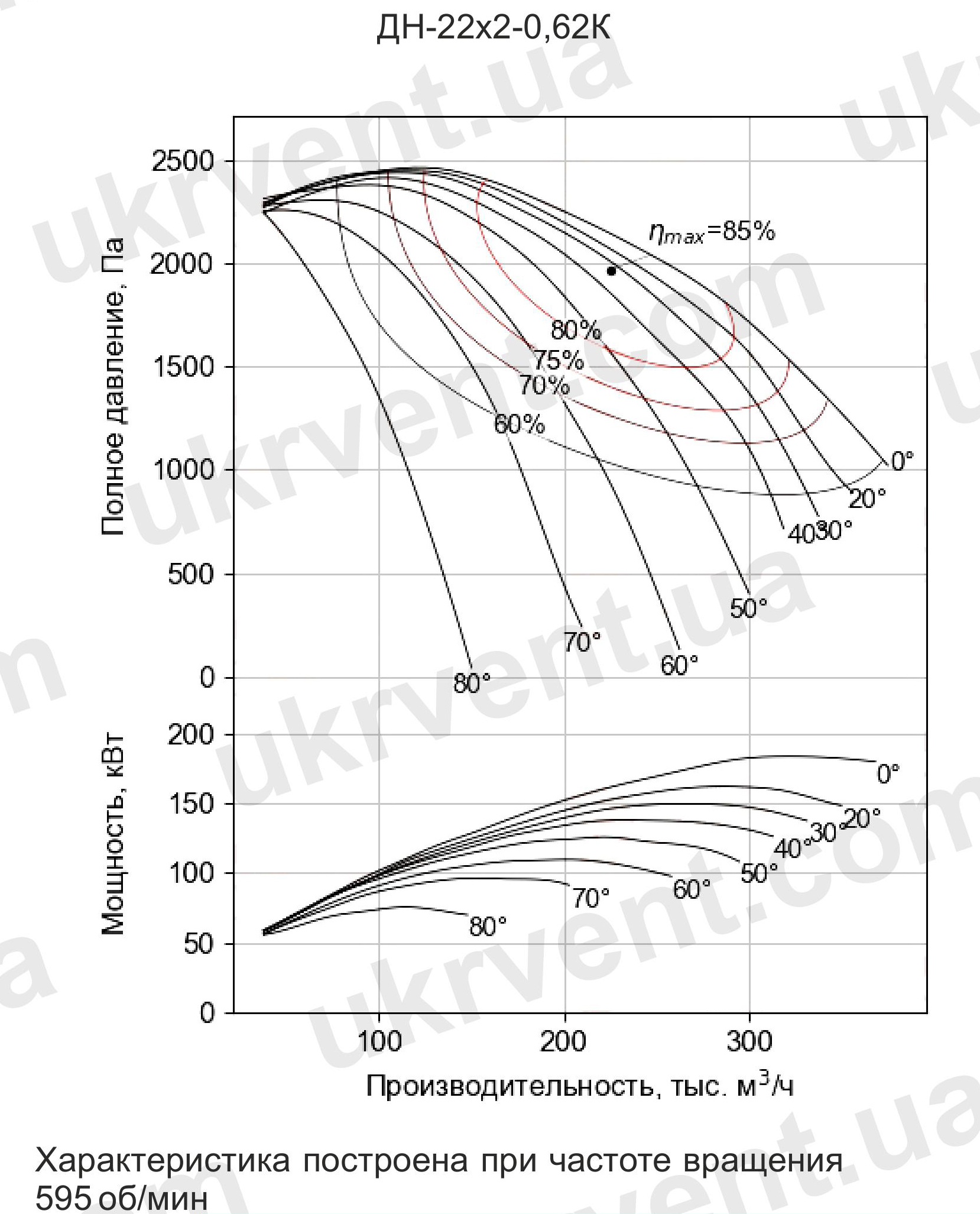

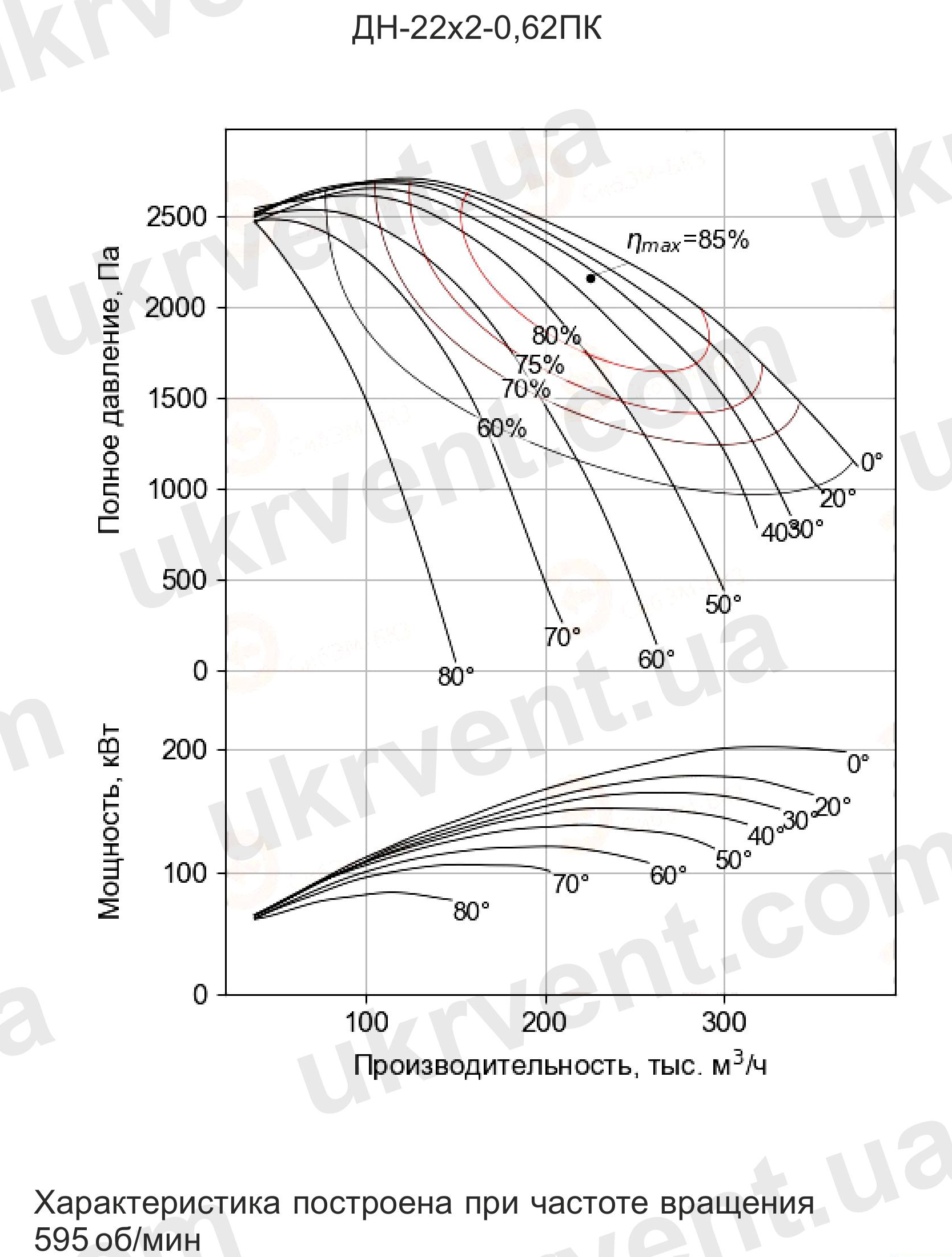

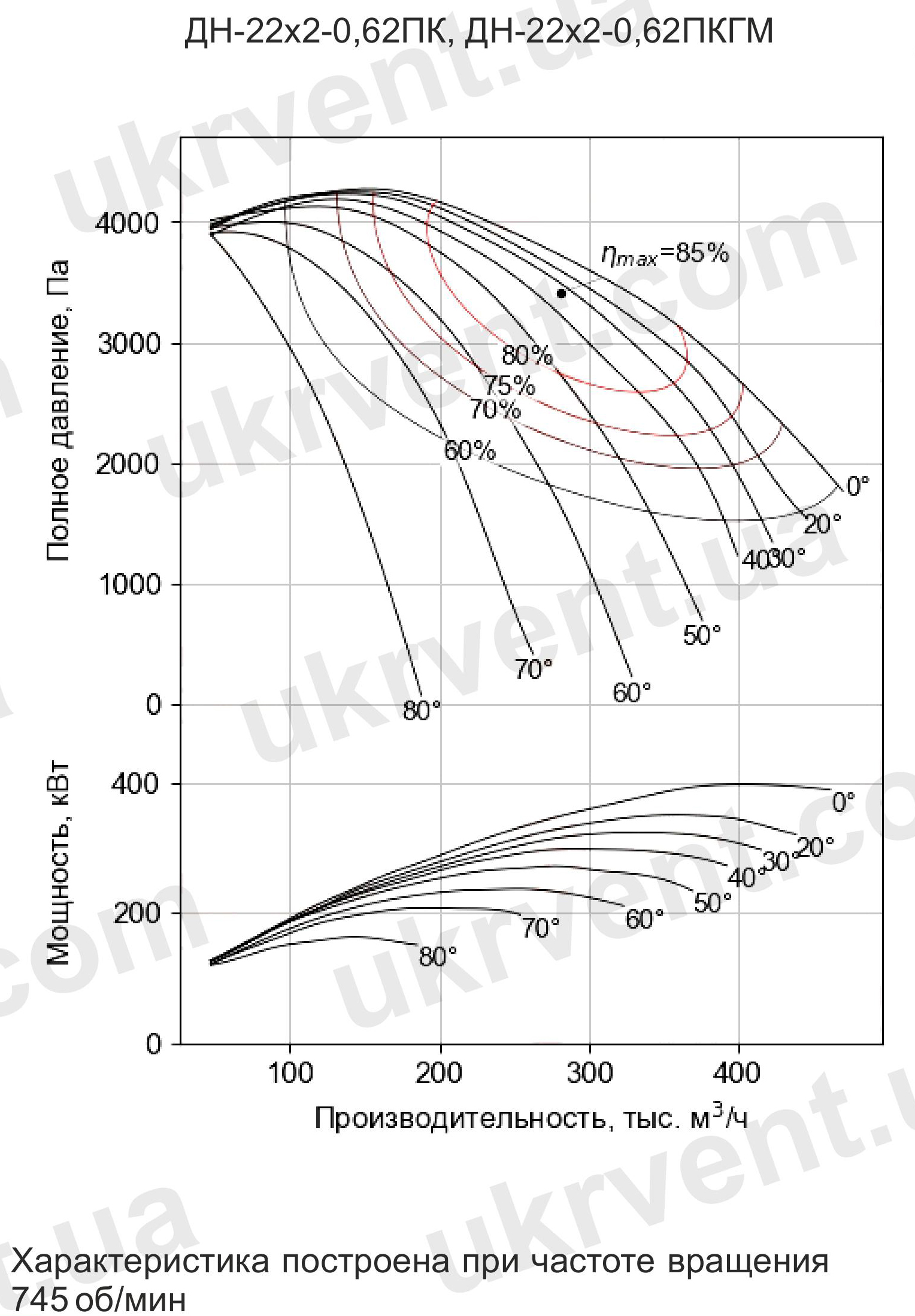

Аэродинамические характеристики ДН-22×2-0,62К ДН-22×2-0,62КГМ ДН-22×2-0,62ПК

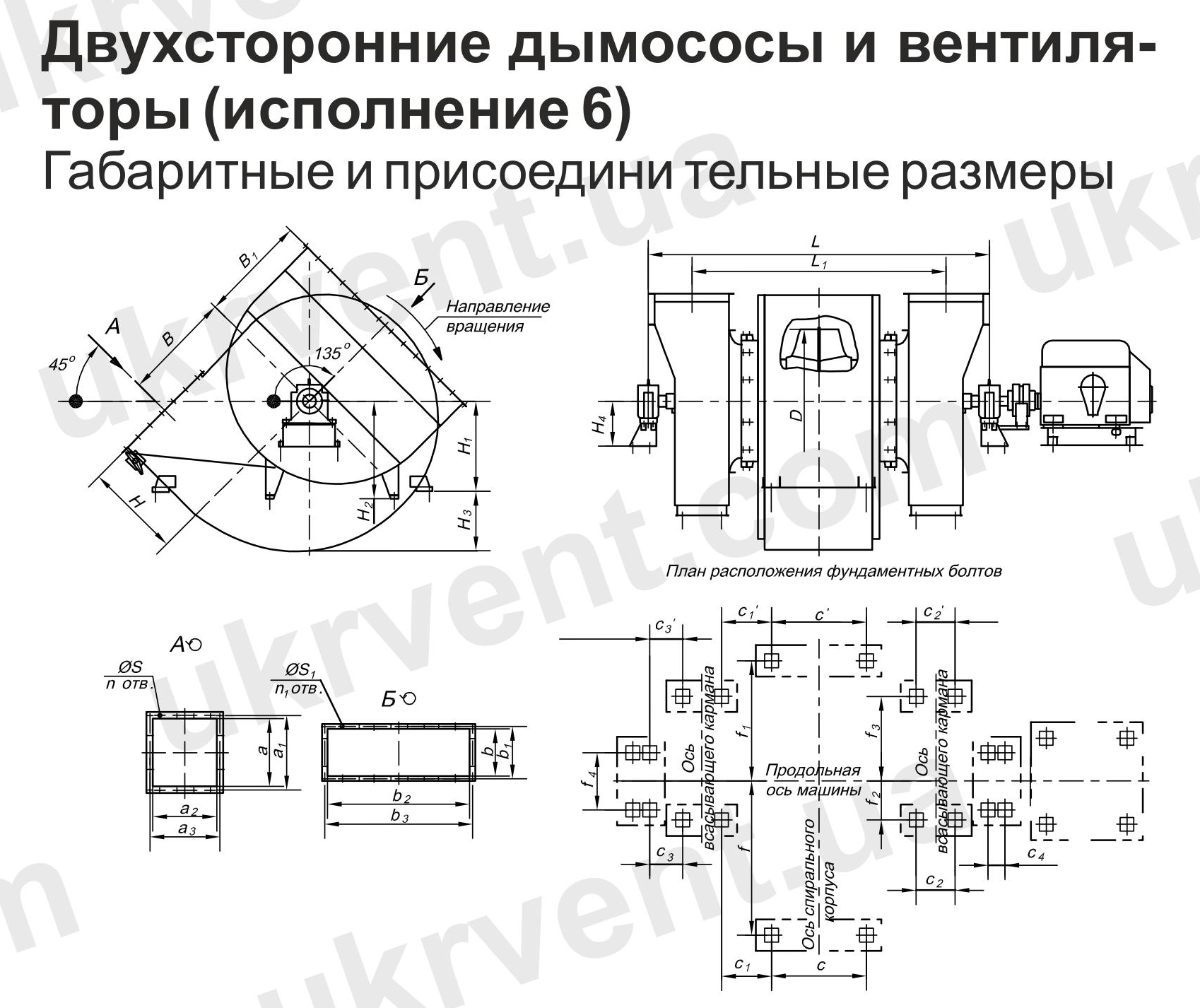

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДН-22×2-0,62К ДН-22×2-0,62КГМ ДН-22×2-0,62ПК

Присоединительные размеры ДН-22×2

Тип машины	Разворот, φскo– φвкo	а, мм	а1, мм	а2, мм	аЗ, мм	b, мм	b1, мм	b2, мм	b3, мм	n, мм	n1, мм	S, мм	s1, мм
ДН-22×2-0,62К ДН-22×2-0,62КГМ ДН-22×2-0,62ПК	45-135	1638	1750	1536	1652	1100	1220	3300	3420	22	30	19	19
	45-180	1638	1750	1536	1652	1100	1220	3300	3420	22	30	19	19
	60-180	1638	1750	1536	1652	1100	1220	3300	3420	22	30	19	19
	90-135	1638	1750	1536	1652	1100	1220	3300	3420	22	30	19	19
	90-180	1638	1750	1536	1652	1100	1220	3300	3420	22	30	19	19

Габаритные размеры дымососа двухстороннего ДН-22×2

Тип машины	Разворот, φскo- φвкo	В, мм	В1, мм	D, мм	н, мм	Н1, мм	Н2, мм	нз, мм	Н4, мм	L, мм	L1, мм
ДН-22×2-0,62К ДН-22×2-0,62КГМ ДН-22×2-0,62ПК	45-135	1650	1710	2200	1456	1300	1300	1063	720	5500	3958
	45-180	1650	1710	2200	1456	1300	1710	1063	720	5500	3958
	60-180	1650	1710	2200	1456	1300	1710	800	720	5500	3958
	90-135	1650	1710	2200	1456	1300	1300	710	720	5500	3958
	90-180	1650	1710	2200	1456	1300	1710	710	720	5500	3958

Установочные размеры ДН22×2

Тип машины	Разворот, φскo- φвкo	c, мм	с’, мм	с1, мм	с1′, мм	с2, мм	с2′, мм	сЗ, мм	сЗ’, мм	с4, мм	f, мм	f1, мм	f2, мм	f3, мм	f4, мм
ДН-22×2-0,62К ДН-22×2-0,62КГМ ДН-22×2-0,62ПК	45-135	1420	1420	848	848	520	520	602	602	310	2387	1860	576	1400	900
	45-180	1420	1420	848	669	520	1200	602	101	310	2387	1860	406	1400	900
	60-180	1420	1420	848	669	520	1200	602	101	310	2283	1795	406	1400	900
	90-135	1420	1420	848	848	520	520	602	602	310	2140	1649	576	1400	900
	90-180	1420	1420	848	669	520	1200	602	101	310	2140	1649	406	1400	900

УСЛОВИЯ ЭКСПЛУАТАЦИИ ДЫМОСОСА ДНx2

Центробежные дымососы двухстороннего всасывания ДН22×2-0,62К ДН-22×2-0,62КГМ ДН22×2-0,62ПК ДН-22×2-0,62ПКГМ предназначены для отсасывания дымовых газов из топок паровых стационарных котлов.

Допускается применение дымососов в технологических установках для перемещения неагрессивных газов с запыленностью твердыми частицами не более 2 г/м³, по абразивности и склонности к налипанию не отличающимися от золы дымовых газов.

Максимально допустимая температура перемещаемых дымовых газов на входе в дымососы не должна превышать+250°С.

Дымососы ДН рассчитаны на продолжительный режим работы в помещении и на открытом воздухе в условиях умеренного климата (климатическое исполнение У, категория размещения 1, 2, 3, 4, ГОСТ 15150-69).

Запуск дымососов разрешается при температуре в улитке не ниже -30°С.

ОБЩИЕ СВЕДЕНИЯ О ДЫМОСОСАХ ДН22×2-0,62К ДН-22×2-0,62КГМ ДН22×2-0,62ПК ДН-22×2-0,62ПКГМ

• Двухстороннее всасывание обеспечивает равномерный захват и эффективное распределение потока газов;
• Поворотный спиральный корпус, что позволяет изменять направление подачи;
• Назад загнутые лопатки рабочего колеса – высокая эффективность и устойчивость к износу;
• Допустимая температура газа на входе – до +250°С;
• Климатическое исполнение У, категории размещения 1–4 по ГОСТ 15150-69;
• Минимально допустимая температура запуска – не ниже -30°С.

ДН22×2-0,62К ДН-22×2-0,62КГМ ДН22×2-0,62ПК ДН-22×2-0,62ПКГМ ОСОБЕННОСТИ КОНСТРУКЦИИ

Для различных эрозионных свойств транспортируемого дымового газа дымососы типа ДНx2-0,62 выпускаются в трех исполнениях :

• дымососы типа ДНx2-0,62 с противоизносной защитой внутренних поверхностей улиток и всасывающих карманов, а также рабочих поверхностей лопаток рабочих колес (базовое исполнение);
• дымососы типа ДНx2-0,62 с противоизносной защитой только внутренних поверхностей улиток и всасывающих карманов;
• дымососы типа ДНx2-0,62ГМ без противоизносной защиты (для газомазутных котлов).

ОСНОВНЫМИ УЗЛАМИ ДЫМОСОСА ДН22×2

• Корпус (улитка) – сварная конструкция из листовой углеродистой стали с оребрением и противоизносной защитой. После монтажа подлежит обязательной теплоизоляции.
• Поворот корпуса – возможен с шагом 45° для удобства монтажа в ограниченных пространствах.
• Направляющий аппарат – регулирует разрежение в топке. Угол поворота лопаток от 0° до 90°.
• Рабочее колесо – сварная конструкция из углеродистой стали с назад загнутыми лопатками. Обеспечивает высокую производительность при устойчивой работе.
• Ходовая часть – вал, подшипниковые узлы, упругая муфта.
• Монтажная рама – служит основанием для всей установки и закрепляется на платформе по проекту котельной.

СХЕМА РАЗВОРОТОВ КАРМАНОВ ДЫМОСОСОВ ДН22×2-0,62К ДН-22×2-0,62КГМ ДН22×2-0,62ПК ДН-22×2-0,62ПКГМ

Для удобства монтажа улитка дымососа ДНx2 может переставляться под углами кратными 45°.

СХЕМА РАЗВОРОТОВ СПИРАЛЬНОГО КОРПУСА ДЫМОСОСОВ ДН22×2-0,62К ДН-22×2-0,62КГМ ДН22×2-0,62ПК ДН-22×2-0,62ПКГМ

• Правого вращения – поток в улитке по часовой стрелке (со стороны электродвигателя);
• Левого вращения – против часовой стрелки. (здесь я поставлю картинку)

ПРЕИМУЩЕСТВА ДЫМОСОСОВ ДН22X2-0,62К ДН-22X2-0,62КГМ ДН22X2-0,62ПК ДН-22X2-0,62ПКГМ ПРОИЗВОДСТВА УКРВЕНТСИСТЕМЫ

• Высокая производительность и стабильность работы. Двустороннее всасывание обеспечивает равномерное распределение потоков газа и устойчивую работу дымососа даже при длительных нагрузках.
• Оптимизированная аэродинамика. Назад загнутые лопатки и регулируемый направляющий аппарат обеспечивают точную настройку тяги и максимальный КПД.
• Модульность и адаптивность конструкции. Возможность поворота корпуса на 45° позволяет адаптировать установку под любое проектное решение.
• Противоизносная защита. Различные варианты исполнения с бронелистами обеспечивают надежную эксплуатацию в условиях повышенной абразивности и температуры газов до +250 °С.
• Универсальность применения. Подходят для работы с дымовыми газами от паровых, газомазутных котлов, а также технологических и энергетических установок.
• Соответствие климатическим требованиям. Устройства рассчитаны на работу как в помещении, так и на открытом воздухе в условиях умеренного климата (У1-У4 по ГОСТ 15150-69).
• Долговечность. Конструкция корпуса и рабочего колеса из качественной углеродистой стали гарантирует высокий срок службы оборудования.
• Простота обслуживания. Съемные элементы, стандартные узлы и доступность запасных частей обеспечивают минимальные простои и удобство в обслуживании.

Центробежные дымососы двухстороннего всасывания ДН22×2-0,62К ДН-22×2-0,62КГМ ДН22×2-0,62ПК ДН-22×2-0,62ПКГМ представляют собой надежное и технологически выверенное решение для удаления дымовых газов в промышленных и энергетических установках. Благодаря продуманной конструкции, наличию исполнений с противоизносной защитой, высокому КПД и широкому диапазону применения, данные агрегаты являются оптимальным выбором для модернизации котельных и других промышленных объектов.
