ВЕНТИЛЯТОРЫ ГОРЯЧЕГО ДУТЬЯ ВГД-13,5К и ВГД-13,5-90К: НАДЕЖНОЕ РЕШЕНИЕ ДЛЯ ЭНЕРГЕТИКИ И ПРОМЫШЛЕННОСТИ

Вентиляторы горячего дутья ВГД

Центробежные вентиляторы горячего дутья ВГД-13,5К и ВГД-13,5-90К с односторонним всасыванием используются для подачи воздуха, нагретого в воздухоподогревателях, в топки стационарных паровых котлов. ВГД-13,5К и ВГД-13,5-90К применяются в качестве вентиляторов первичного воздуха на ТЭС, в металлургии, а также в других отраслях тяжелой промышленности, где требуется надежная и стабильная подача воздуха с температурой до 400°С.

Производительность и надежность вентиляторов горячего дутья ВГД-13,5К и ВГД-13,5-90К делает их незаменимыми в энергетических комплексах, где эксплуатационные нагрузки и температурные режимы превышают параметры стандартного оборудования.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРОВ ГОРЯЧЕГО ДУТЬЯ ВГД-13,5К и ВГД-13,5-90К

Вентиляторы ВГД-13,5К и ВГД-13,5-90К предназначены для длительной непрерывной работы в климатических условиях категории У2 по ГОСТ 15150-69. Возможна эксплуатация на открытых промышленных площадках, под навесами, а также в закрытых помещениях. Минимально допустимая температура окружающей среды – минус 30°С.

Максимальная температура перемещаемого воздуха – до 400°С.

Для обеспечения долговечности и устойчивости к высоким термическим нагрузкам, рабочее колесо изготавливается из жаропрочной стали, остальные элементы конструкции – из высококачественной углеродистой стали с антикоррозионной обработкой.

КОНСТРУКЦИЯ ВЕНТИЛЯТОРОВ ГОРЯЧЕГО ДУТЬЯ ВГД-13,5К и ВГД-13,5-90К

Вентилятор ВГД-13,5К и ВГД-13,5-90К имеет модульную конструкцию, включающую следующие элементы:

Рабочее колесо – сварная конструкция из крыльчатки и ступицы. Обеспечивает высокую производительность и устойчивость к деформациям.
Ходовая часть – вал, подшипниковые узлы качения, крыльчатка охлаждения, упругая муфта. Муфта напрямую соединяет вал вентилятора с валом электродвигателя.
Крыльчатка охлаждения – предотвращает перегрев подшипников, отсекая тепловой поток от рабочего колеса.
Улитка корпуса – сварная, выполнена из листовой и профильной стали, усилена ребрами жесткости для противодействия вибрационным и термическим деформациям.
Осевая направляющая аппаратура – повышает КПД установки за счёт стабилизации потока.

Компоновка оборудования гарантирует не только устойчивую работу в условиях повышенных температур, но и облегчает техническое обслуживание, ремонт и замену отдельных узлов.

НАПРАВЛЕНИЕ ВРАЩЕНИЯ ВЕНТИЛЯТОРА ГОРЯЧЕГО ДУТЬЯ ВГД-13,5К и ВГД-13,5-90К

Производятся вентиляторы ВГД-13,5К и ВГД-13,5-90К правого и левого вращения:

Правое вращение – если спираль улитки направлена по часовой стрелке.
Левое вращение – если спираль улитки направлена против часовой стрелки.

Выбор направления вращения определяется схемой воздуховодов и условиями компоновки на объекте.

УГЛЫ ПОВОРОТА КОРПУСА ВГД-13,5К и ВГД-13,5-90К

Корпус вентилятора ВГД-13,5К и ВГД-13,5-90К допускает изменение угла поворота улитки в диапазоне от 0° до 270° с шагом 15°. Такая возможность обеспечивает удобную интеграцию вентилятора в существующие системы воздухоснабжения, минимизируя затраты на монтаж и корректировку трубопроводов.

СХЕМА КОНСТРУКТИВНОГО ИСПОЛНЕНИЯ ВЕНТИЛЯТОРА ГОРЯЧЕГО ДУТЬЯ ВГД-13,5К и ВГД-13,5-90К

Исполнение 3 (схема 3):

Рабочее колесо установлено на промежуточном валу, соединённом через муфту с валом электродвигателя.

Преимущества исполнения 3:

Повышенная надежность за счёт снижения нагрузок на электродвигатель.
Устойчивость к вибрациям, вызванным естественным износом и разбалансировкой рабочего колеса.
Увеличенный ресурс работы вентилятора при высоких температурных и вибрационных нагрузках.

МОДИФИКАЦИИ ВЕНТИЛЯТОРОВ ВГД-13,5К и ВГД-13,5-90К

ВГД-К – модификация с усиленным двухопорным подшипниковым узлом и системой смазки. Рекомендуется для условий повышенной вибрации и температуры.

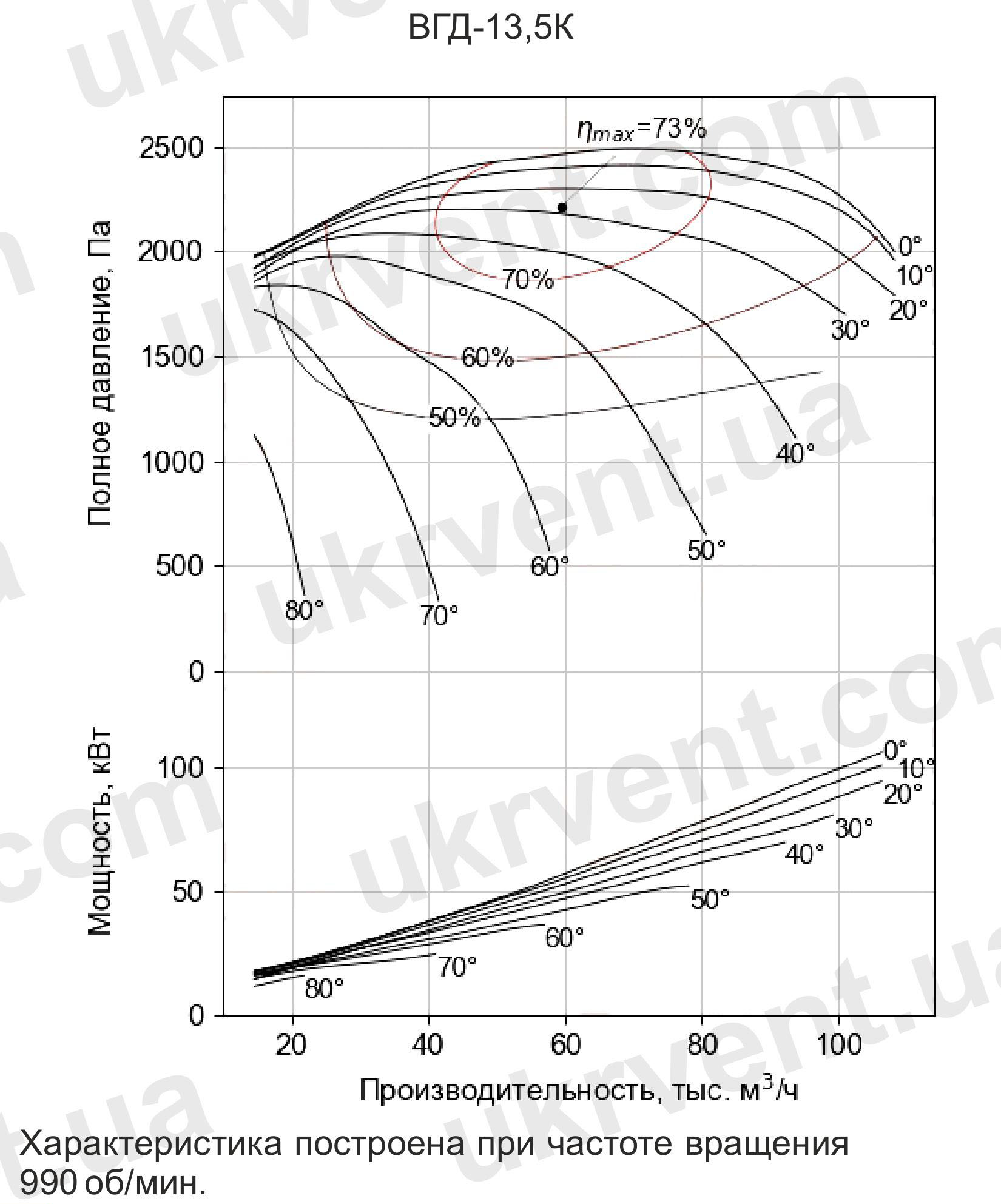

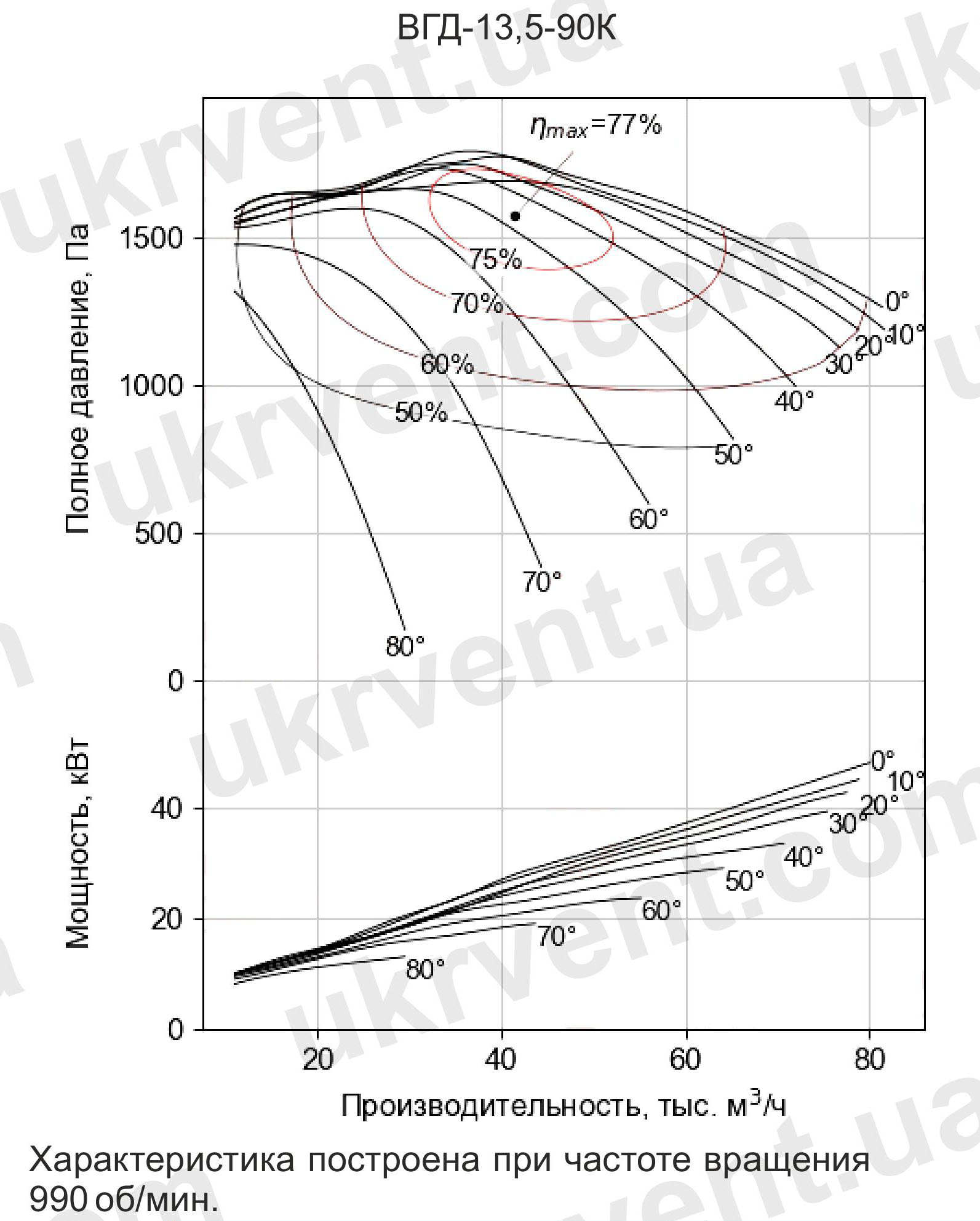

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ГОРЯЧЕГО ДУТЬЯ ВГД-13,5К и ВГД-13,5-90К

при барометрическом давлении 1013 гПа, температуре 400°С и плотности газов 0,524 кг/м³ на входе в ТДМ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТИПА ВГД-13,5К и ВГД-13,5-90К

Тип машины	ВГД-13,5К	ВГД-13,5-90К
Тип лопаток	Вперед загнутые	Вперед загнутые
Производительность, Q, тыс. м³/ч	59	37
Полное давление, Pv, Па	2230	1730
Полное давление, Pv, кгс/м²	227	176
Максимальный КПД, ηmax, %	72	77
Частота вращения n, об/мин	1000	1000
Масса, кг	2380	3172

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ТДМ ТИПА ВГД-13,5К и ВГД-13,5-90К

Группа присоединительных размеров, мм

Тип машины	Разворот, φск°	a	a1	b	b1	d	d1	n	n1	s	s1
ВГД-13,5К	0, 15, 30	510	590	788	880	1100	1176	18	16	14	14
	45, 60, 75, 90, 105	510	590	788	880	1100	1176	18	16	14	14
	135, 150, 165, 180, 195, 210, 225, 240	510	590	788	880	1100	1176	18	16	14	14
	270	510	590	788	880	1100	1176	18	16	14	14
ВГД-13,5-90К	0, 15, 30, 45	502	591	945	1035	970	1394	16	16	16	19
	60	502	591	945	1035	970	1394	16	16	16	19
	75	502	591	945	1035	970	1394	16	16	16	19
	90	502	591	945	1035	970	1394	16	16	16	19
	105	502	591	945	1035	970	1394	16	16	16	19
	135	502	591	945	1035	970	1394	16	16	16	19
	150, 165	502	591	945	1035	970	1394	16	16	16	19
	180, 165	502	591	945	1035	970	1394	16	16	16	19
	210	502	591	945	1035	970	1394	16	16	16	19
	225	502	591	945	1035	970	1394	16	16	16	19
	240	502	591	945	1035	970	1394	16	16	16	19
	270	502	591	945	1035	970	1394	16	16	16	19

*Размеры даны справочно

Группа габаритных размеров, мм

Тип машины	Разворот, φск°	B	B1	D	H	H1	H2	H3	L	L1
ВГД-13,5К	0, 15, 30	2390	821	1350	2145	945	1300	601	2430	777
	45, 60, 75, 90, 105	2390	821	1350	2145	945	1200	601	2430	777
	135, 150, 165, 180, 195, 210, 225, 240	2390	821	1350	2145	945	1100	601	2430	777
	270	2390	821	1350	2145	945		601	2430	777
ВГД-13,5-90К	0, 15, 30, 45	2707	990	1360	2707	846	1570	600	2384	725
	60	2707	990	1360	2707	846	1470	600	2384	725
	75	2707	990	1360	2707	846	1400	600	2384	725
	90	2707	990	1360	2707	846	1366	600	2384	725
	105	2707	990	1360	2707	846	1350	600	2384	725
	135	2707	990	1360	2707	846	1300	600	2384	725
	150, 165	2707	990	1360	2707	846	1250	600	2384	725
	180, 165	2707	990	1360	2707	846	1150	600	2384	725
	210	2707	990	1360	2707	846	1100	600	2384	725
	225	2707	990	1360	2707	846	1050	600	2384	725
	240	2707	990	1360	2707	846	950	600	2384	725
	270	2707	990	1360	2707	846	900	600	2384	725

*Размеры даны справочно

Группа установочных размеров, мм

Тип машины	Разворот, φск°	c	c1	c2	c3	f	f1	f2
ВГД-13,5К	0, 15, 30	620	620	388	670	650	650	890
	45, 60, 75, 90, 105	620	620	388	670	650	650	890
	135, 150, 165, 180, 195, 210, 225, 240	620	620	388	670	650	650	890
	270	620	620	388	670	650	1591	890
ВГД-13,5-90К	0, 15, 30, 45	602	602	387	670	650	650	890
	60	602	602	387	670	650	650	890
	75	602	602	387	670	650	650	890
	90	602	602	387	670	650	650	890
	105	602	602	387	670	650	650	890
	135	602	602	387	670	650	650	890
	150, 165	602	602	387	670	650	650	890
	180, 165	602	602	387	670	650	650	890
	210	602	602	387	670	650	650	890
	225	602	602	387	670	650	650	890
	240	602	602	387	670	650	650	890
	270	602	602	387	670	650	1750	890

*Размеры даны справочно

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ ГОРЯЧЕГО ДУТЬЯ ВГД-13,5 ОТ «УКРВЕНТСИСТЕМЫ»

Надежная конструкция, проверенная в условиях промышленных ТЭЦ.
Применение жаропрочных и износостойких материалов.
Высокий КПД при длительной непрерывной работе.
Гибкость по вариантам установки и подключения.

Купить вентилятор ВГД-13,5, заказать индивидуальное исполнение или получить консультацию вы можете, обратившись в компанию Укрвентсистемы – ведущего производителя промышленной вентиляционной техники на территории Украины.
