Вентилятор В-2,3-130 №5,6: технические характеристики, конструктивные особенности и области применения
Назначение и применение вентилятора В-2,3-130-5,6
Вентилятор В-2,3-130 №5,6 представляет собой осевое промышленное устройство среднего давления, предназначенное для перемещения воздуха и неагрессивных газовых смесей. Данный агрегат широко используется в системах вентиляции, кондиционирования и воздушного отопления, а также в различных технологических процессах промышленных предприятий. Благодаря своей универсальности, вентилятор востребован в следующих сферах:
- Системы промышленной вентиляции и кондиционирования;
- Технологические процессы на производственных объектах;
- Сельскохозяйственные предприятия (теплицы, коровники, птичники, овощехранилища);
- Холодильные установки и градирни;
- Сушильные и покрасочные камеры;
- Общественные учреждения и предприятия пищевой промышленности.
Особая модификация вентилятора, В-2,3-130-5,6-02, с вертикальной осью вращения может быть интегрирована в системы подпора воздуха, создавая избыточное давление на лестничных площадках и в лифтовых шахтах. Это позволяет эффективно предотвращать распространение дыма в случае пожара.
ТЕХНИЧЕСКИЕ И ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ОСЕВОГО В 2,3-130 5,6

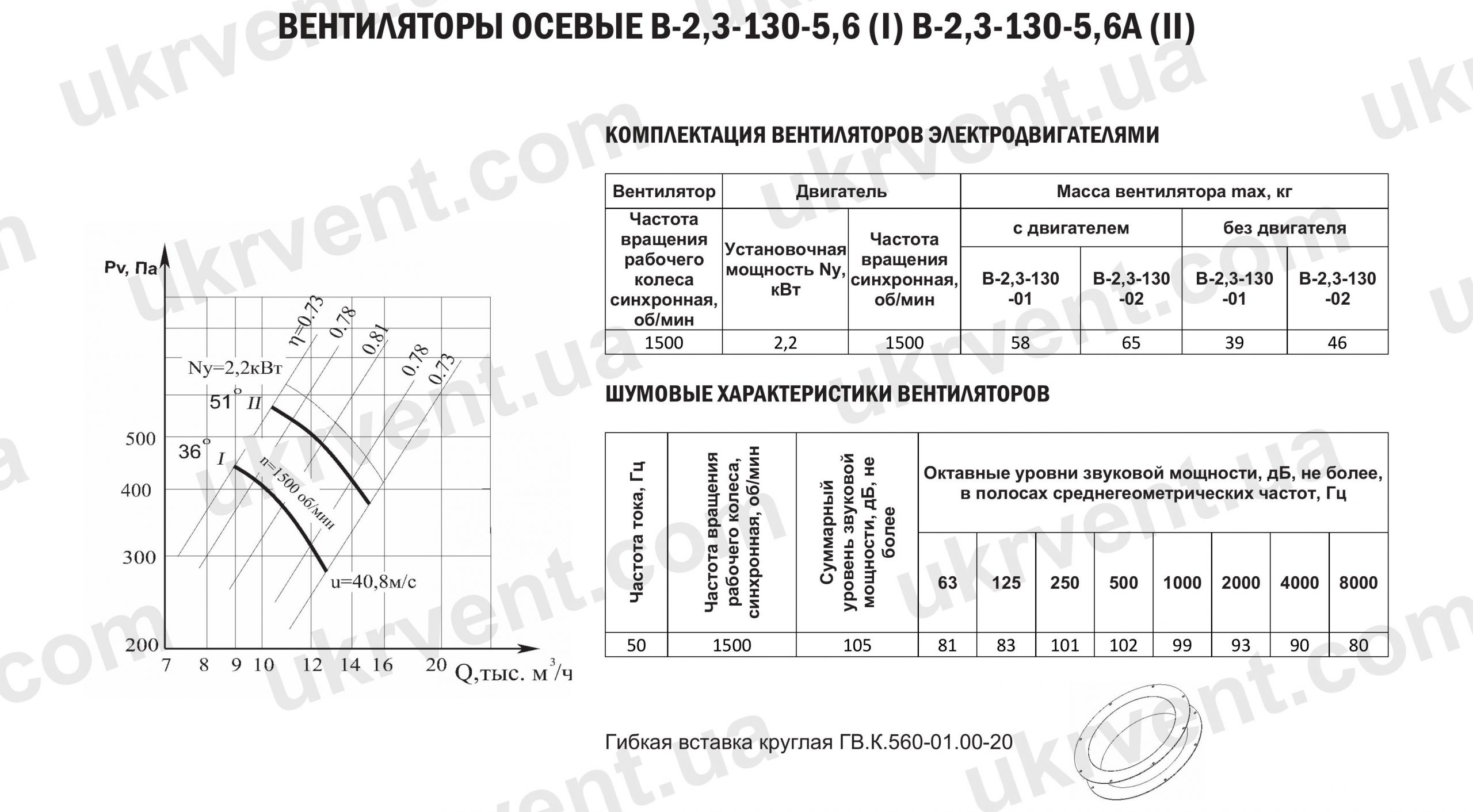

| Вентилятор осевой | Частота вращения рабочего колеса синхронная, об/мин | Установочная мощность электродвигателя Ny, кВт | Частота вращения синхронная электродвигателя, об/мин | Масса вентилятора с двигателем max, кг | Масса вентилятора без двигателя max, кг | ||
| с горизонтальной осью вращения | с вертикальной осью вращения | с горизонтальной осью вращения | с вертикальной осью вращения | ||||
| Вентилятор осевой В2,3-130 №5,6 | 1500 | 2,2 | 1500 | 58 | 65 | 39 | 46 |
| Вентилятор | Частота тока, Гц | Частота вращения рабочего колеса, синхронная, об/мин | Суммарный уровень звуковой мощности, дБ, не более | Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
| Осевой вентилятор В2,3-130 №5,6 | 50 | 1500 | 105 | 81 | 83 | 101 | 102 | 99 | 93 | 90 | 80 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ОСЕВОГО ВЕНТИЛЯТОРА В 2,3 130 №5,6
Вентилятор осевой В-2,3-130-01 с горизонтальной осью вращения
Вентилятор осевой В-2,3-130-02 с вертикальной осью вращения

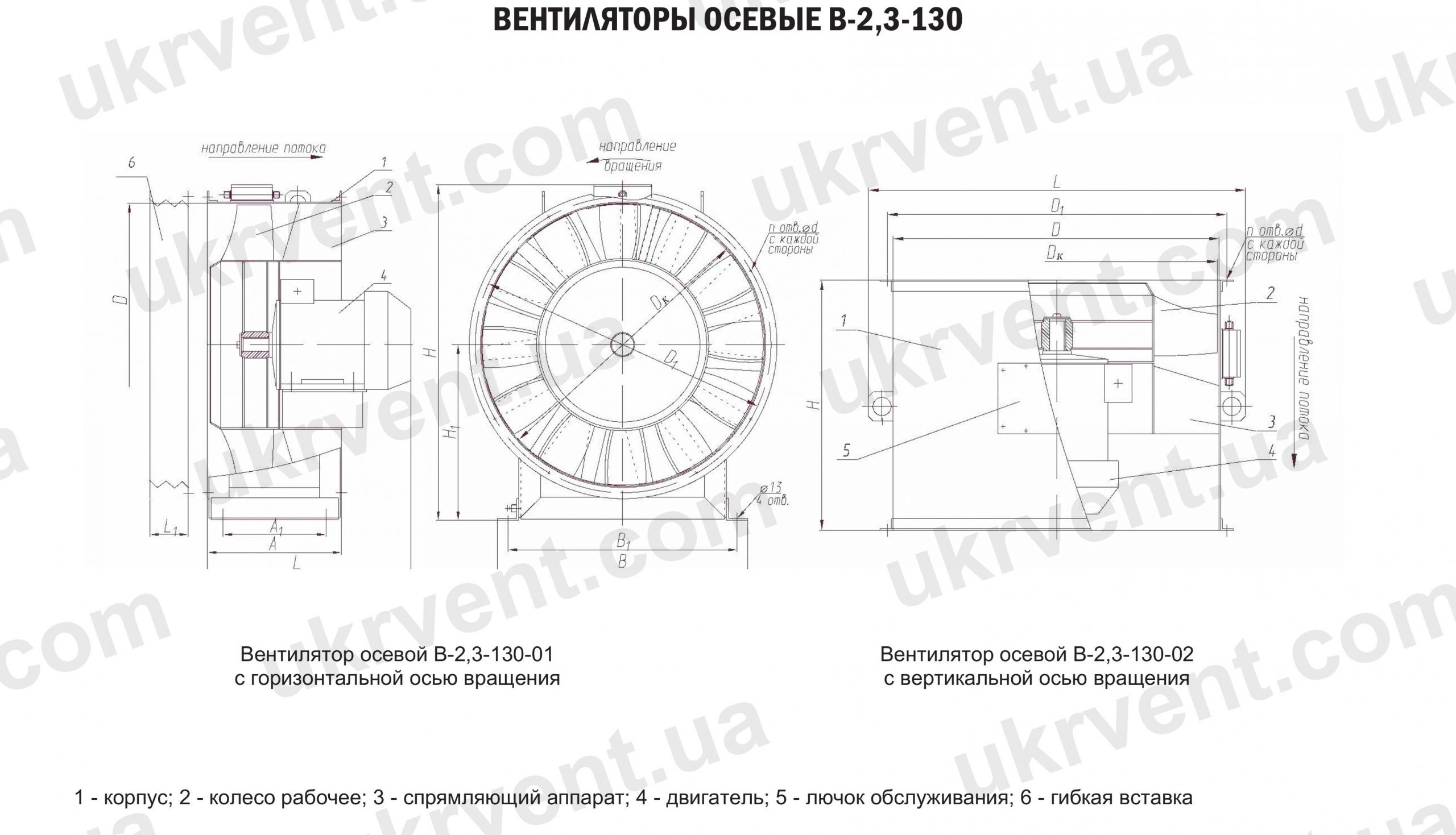

1 – корпус; 2 – колесо рабочее; 3 – спрямляющий аппарат; 4 – двигатель; 5 – лючок обслуживания; 6 – гибкая вставка

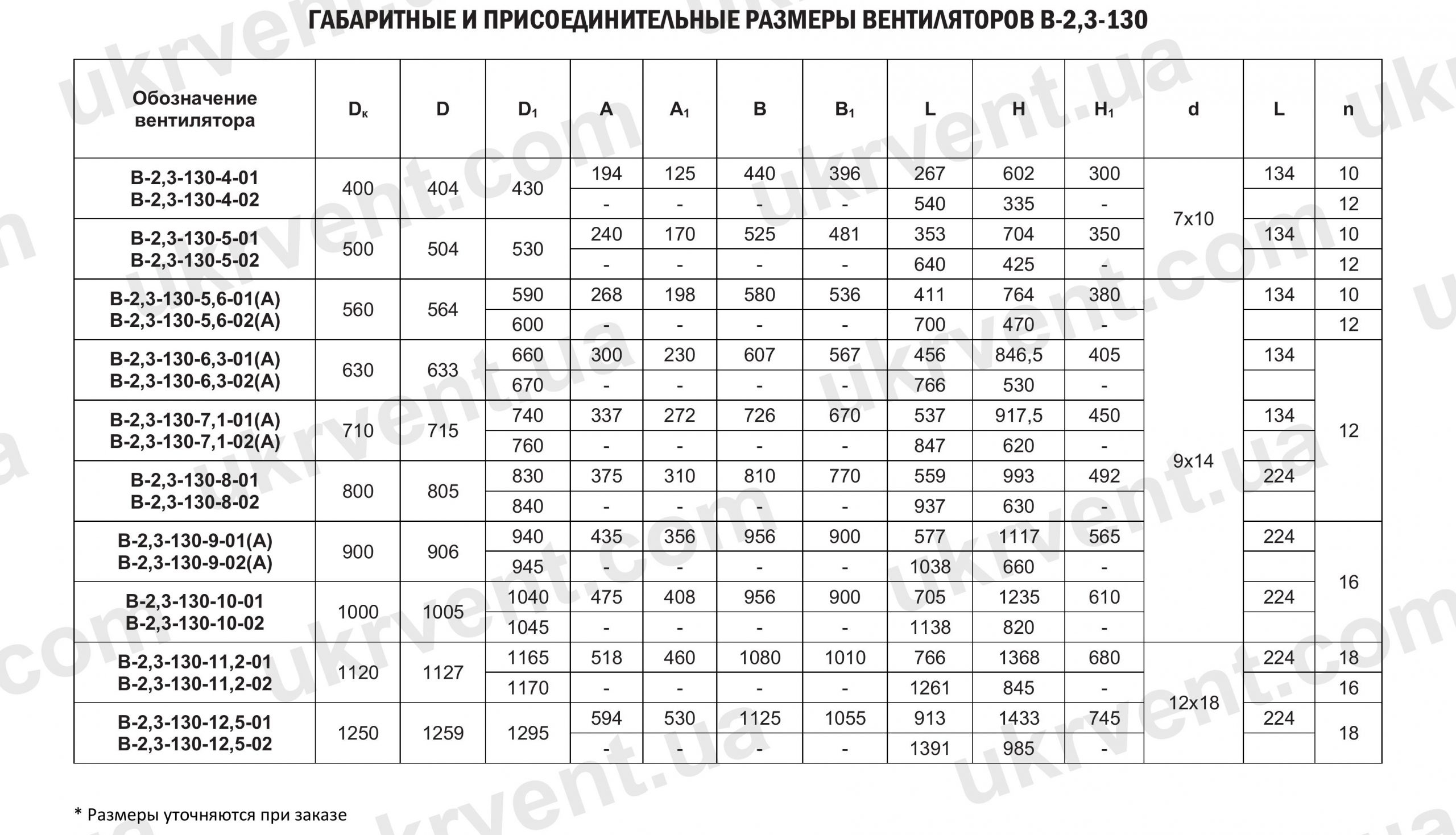

| Обозначение вентилятора | Dк | D | D1 | А | А1 | в | 81 | L | н | Н1 | d | L | n |
| Вентилятор В-2,3-130-5,6-01(А) | 560 | 564 | 590 | 268 | 198 | 580 | 536 | 411 | 764 | 380 | 9х14 | 134 | 10 |
| Вентилятор осевой В-2,3-130-5,6-02(А) | 560 | 564 | 600 | – | – | – | – | 700 | 470 | – | 9х14 | 12 |

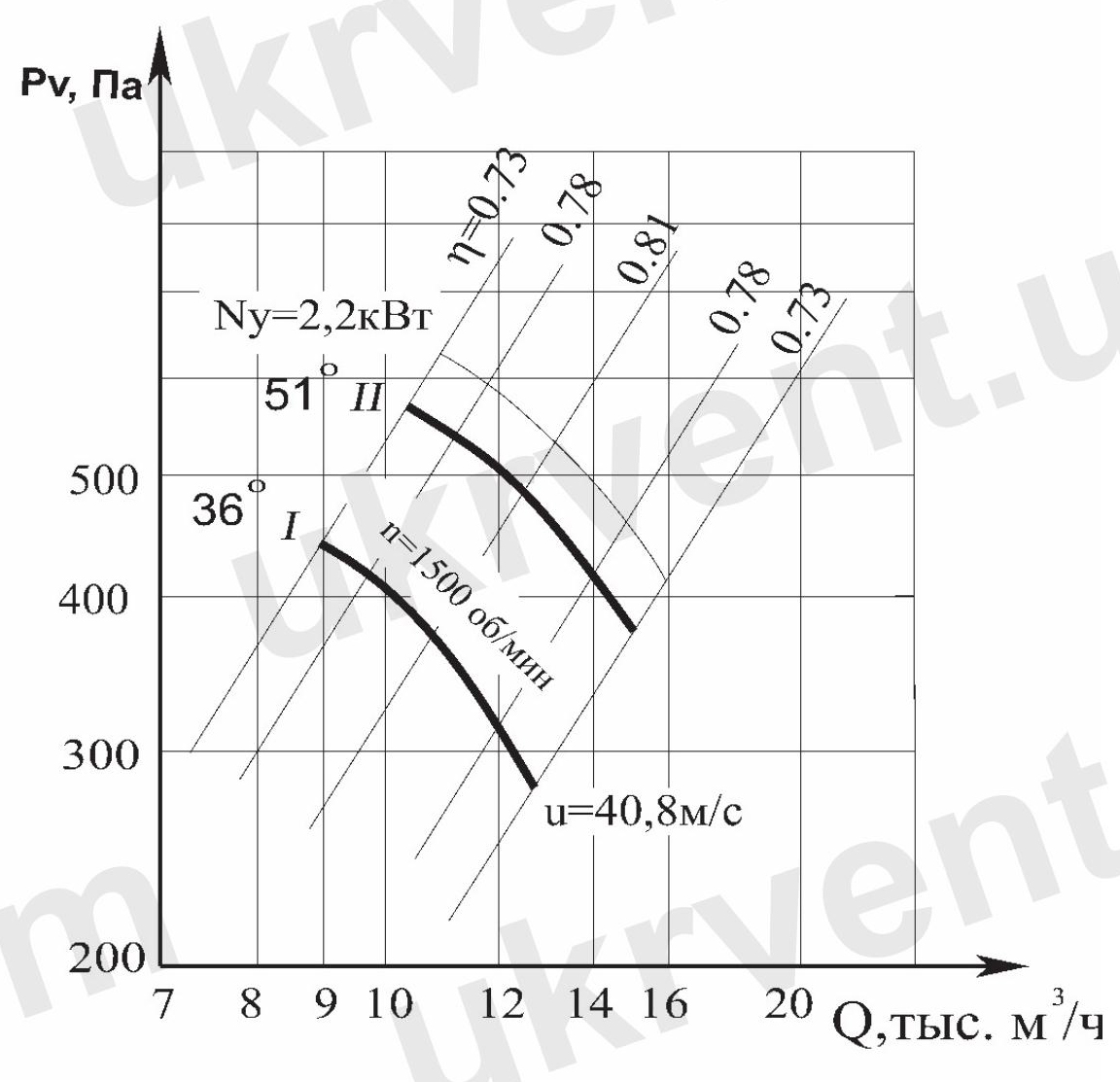

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ОСЕВОГО В 2,3-130-5,6
Q – производительность по воздуху, 10³ м³/ч;
Pv – полное давление, Па;
η – коэффициент полезного действия (КПД);
n – частота вращения рабочего колеса, об/мин;
N – потребляемая мощность двигателя, кВт.
Конструктивные особенности вентилятора осевого В-2,3-130 №5,6

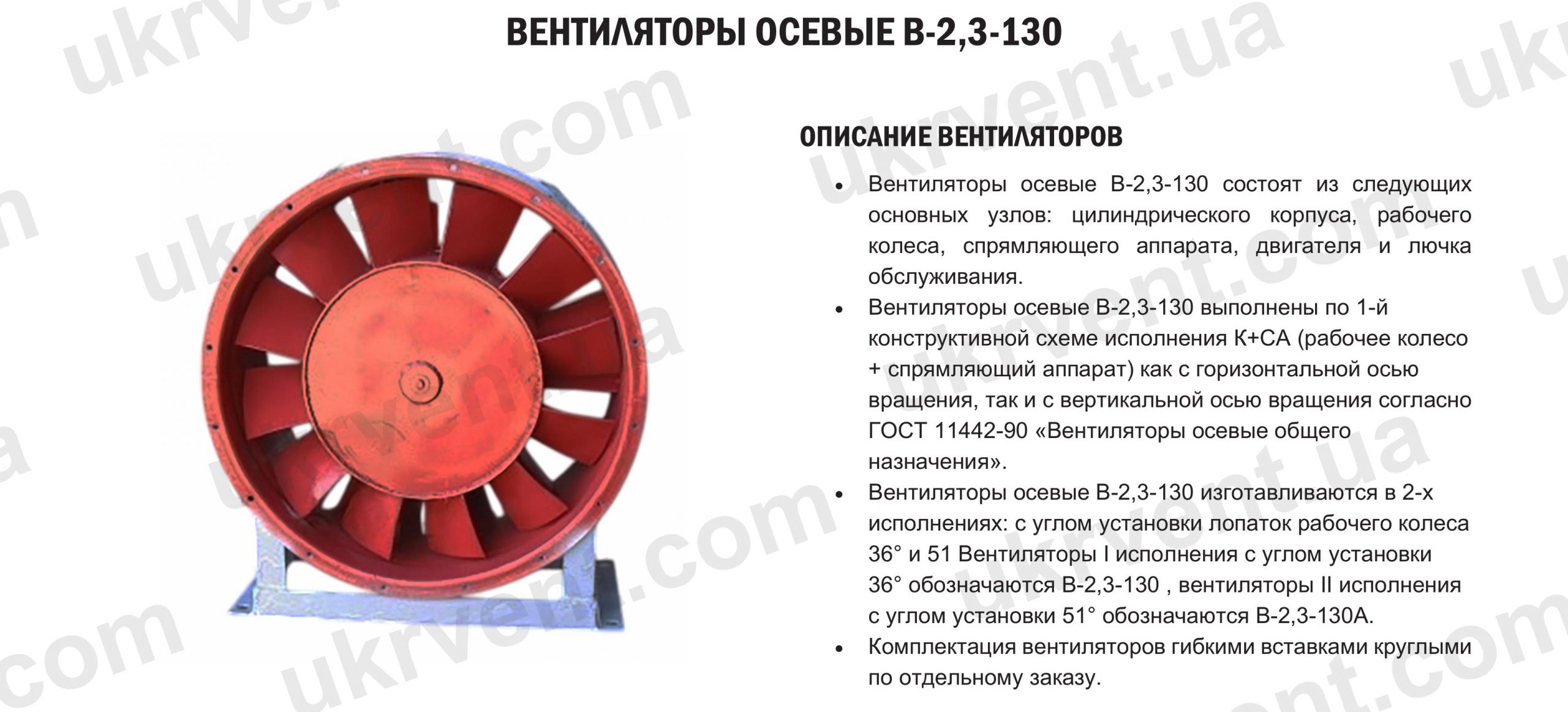

Конструкция вентилятора В-2,3-130-5,6 разработана с учетом обеспечения максимальной эффективности и надежности работы. Основные узлы агрегата включают:
- Цилиндрический корпус, выполненный из высококачественной углеродистой стали, обеспечивающий прочность и долговечность;
- Рабочее колесо с аэродинамически оптимизированными лопатками, обеспечивающее максимальный КПД;
- Спрямляющий аппарат, уменьшающий турбулентность потока и повышающий эффективность работы агрегата;
- Электродвигатель, рассчитанный на длительную эксплуатацию в промышленных условиях;
- Лючок обслуживания, облегчающий доступ к внутренним узлам для проведения регламентных работ.
Вентиляторы В-2,3-130-5,6 изготавливаются в соответствии с конструктивной схемой исполнения К+СА (рабочее колесо + спрямляющий аппарат) и соответствуют требованиям ГОСТ 11442-90 «Вентиляторы осевые общего назначения». Доступны два варианта исполнения, отличающиеся углом установки лопаток:
- Исполнение I (угол установки 36°) – оптимальный выбор для стандартных вентиляционных систем;
- Исполнение II (угол установки 51°) – используется в условиях, требующих повышенной мощности воздушного потока.
По дополнительному заказу возможна комплектация вентилятора гибкими вставками круглого сечения, что снижает уровень вибрации и шумовые характеристики.
Условия эксплуатации В-2,3-130 №5,6

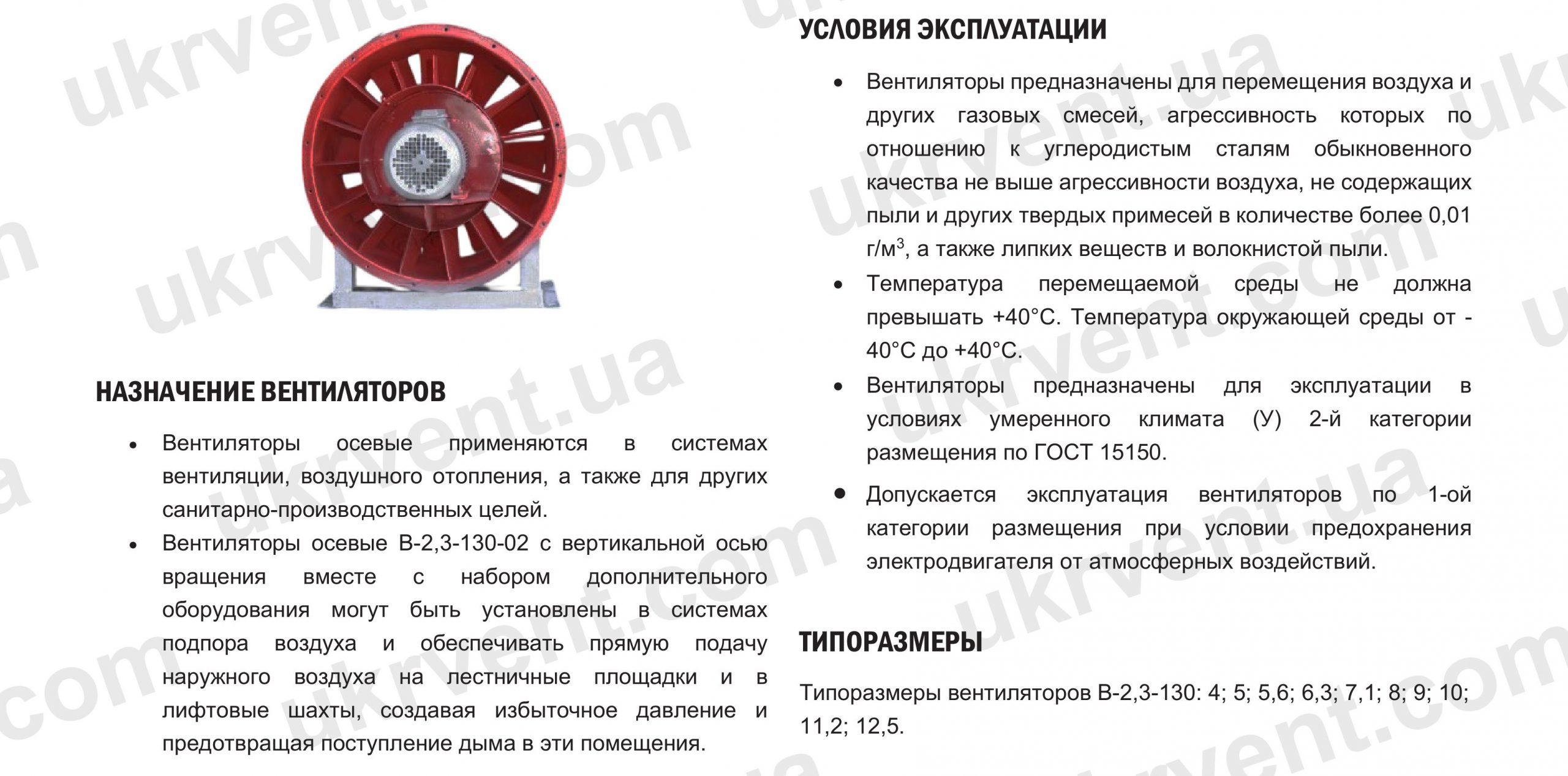

Вентиляторы данной серии предназначены для работы с воздушными и газовыми средами, не оказывающими агрессивного воздействия на углеродистые стали. Максимально допустимое содержание твердых примесей в рабочей среде – 0,01 г/м³. Запрещается эксплуатация агрегата в условиях высокой запыленности, а также в средах, содержащих липкие или волокнистые включения.
Температурные режимы эксплуатации:
- Температура перемещаемой среды: до +40°C;
- Диапазон температур окружающей среды: от -40°C до +40°C.
Соответствует климатическому исполнению “У” и предназначен для эксплуатации во 2-й категории размещения по ГОСТ 15150. Допускается использование по 1-й категории размещения при наличии дополнительной защиты электродвигателя от атмосферных воздействий.
Вентилятор В-2,3-130 №5,6, выпускаемый заводом “Укрвентсистемы”, представляет собой надежное и эффективное решение для систем вентиляции, кондиционирования и технологических процессов. Высокая производительность, прочная конструкция и возможность адаптации под различные эксплуатационные условия делают его оптимальным выбором для промышленных и сельскохозяйственных предприятий.
