Дымосос Д-3,5М t400 производство Укрвентсистемы

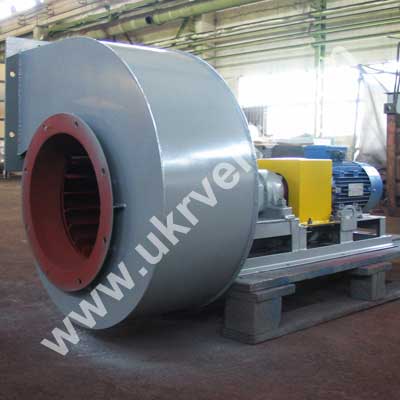

Дымосос Д-3,5М t400

Дымосос Д-3,5М t400 от компании Укрвентсистемы — это высокотехнологичная тягодутьевая машина, предназначенная для эксплуатации в различных отраслях народного хозяйства, таких как энергетика, металлургия, химическая промышленность и другие. Он применяется для удаления дымовых газов и пылевых частиц из систем газоочистки, пылеулавливания и других технологических установок. Этот дымосос сочетает в себе высокую эффективность и надежность, что делает его незаменимым элементом в работе предприятий.

ДЫМОСОС Д-3,5М t400 ОСНОВНОЕ НАЗНАЧЕНИЕ

Дымосос Д-3,5М t400 предназначен для работы в котельных установках и технологических системах, где необходимо удалять дымовые газы и твердые частицы. Он эффективно функционирует на тепловых электростанциях, в металлургическом производстве, а также в химической промышленности, выполняя задачи по газоочистке и пылеулавливанию.

Ключевые области применения:

Тепловые электростанции
Металлургическое производство
Химическая промышленность
Газоочистные установки
Пылеулавливающие системы

УСЛОВИЯ ЭКСПЛУАТАЦИИ ДЫМОСОСА Д-3,5М t400

Дымосос Д-3,5М t400 рассчитан на эксплуатацию при температуре перемещаемой среды до 400°C, что делает его универсальным для работы в широком диапазоне температур. Важно, что конструкция устройства включает подвод охлаждающей жидкости (воды) для поддержания его эффективной работы в условиях высокой температуры. Дымосос может использоваться для удаления агрессивных газов при условии, что материал проточной части не подвергается износу от воздействующей среды. Также допускается использование устройства в условиях, где присутствуют неагрессивные газы с запыленностью до 2 г/м³.

Особенности эксплуатации:

Рабочая температура: до 400°C
Температура окружающей среды: от -40°C до +40°C
Влажность: до 95% при 25°C
Запыленность: до 2 г/м³ (для неагрессивных газов)

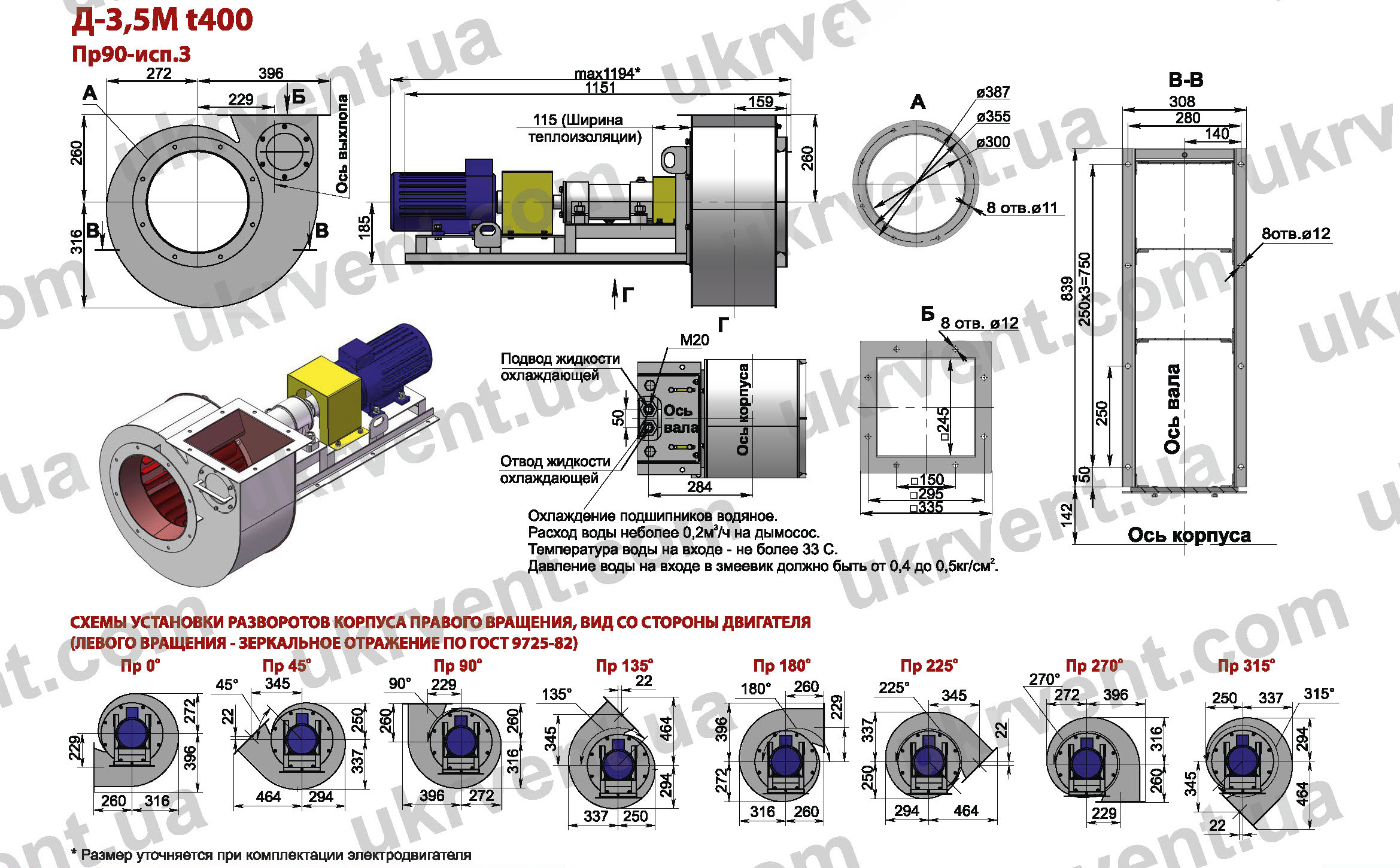

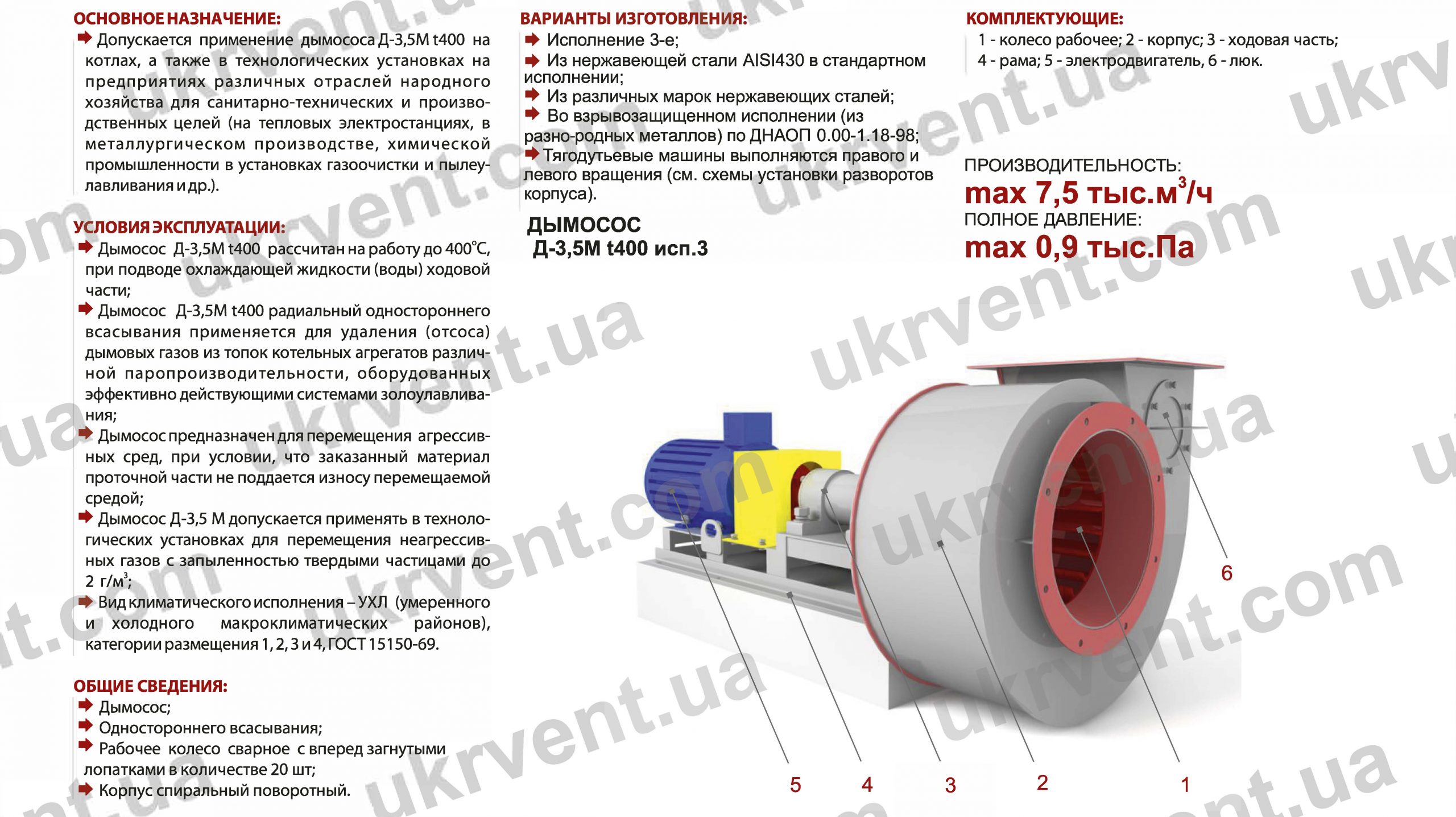

КОНСТРУКЦИЯ ДЫМОСОСА ВЕНТИЛЯТОРА Д-3,5М t400

Дымосос Д-3,5М t400 является радиальным, одностороннего всасывания, с корпусом спиральной формы. Он оснащен сварным рабочим колесом с 20 вперед загнутыми лопатками, что обеспечивает высокий уровень воздушного потока и эффективности. Корпус дымососа поворотный, что позволяет легко адаптировать устройство к специфическим требованиям установки.

Основные конструктивные характеристики:

Рабочее колесо: сварное с 20 лопатками
Корпус: спиральный поворотный
Виды вращения: правое и левое
Материалы: стандартное исполнение из нержавеющей стали AISI430

ВАРИАНТЫ ИСПОЛНЕНИЯ ДЫМОСОСА Д-3,5М t400

Дымосос Д-3,5М t400 доступен в нескольких вариантах исполнения, что позволяет адаптировать устройство под конкретные условия эксплуатации:

Из нержавеющей стали AISI430 (стандартное исполнение)
Из различных марок нержавеющих сталей
Взрывозащищенное исполнение по ДНАОП 0.00-1.18-98
Исполнение правого и левого вращения для разных конфигураций установки

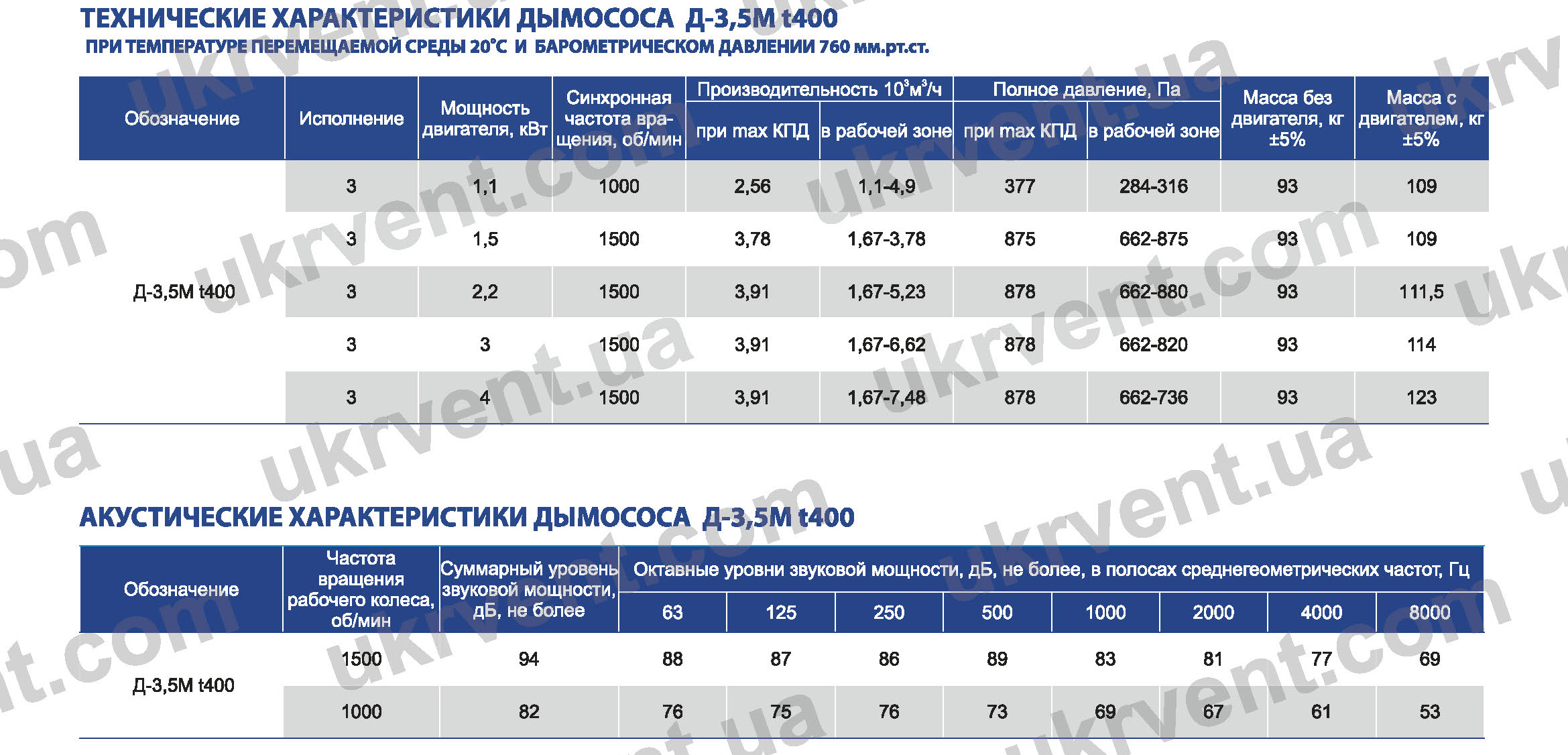

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОС Д-3,5М t400

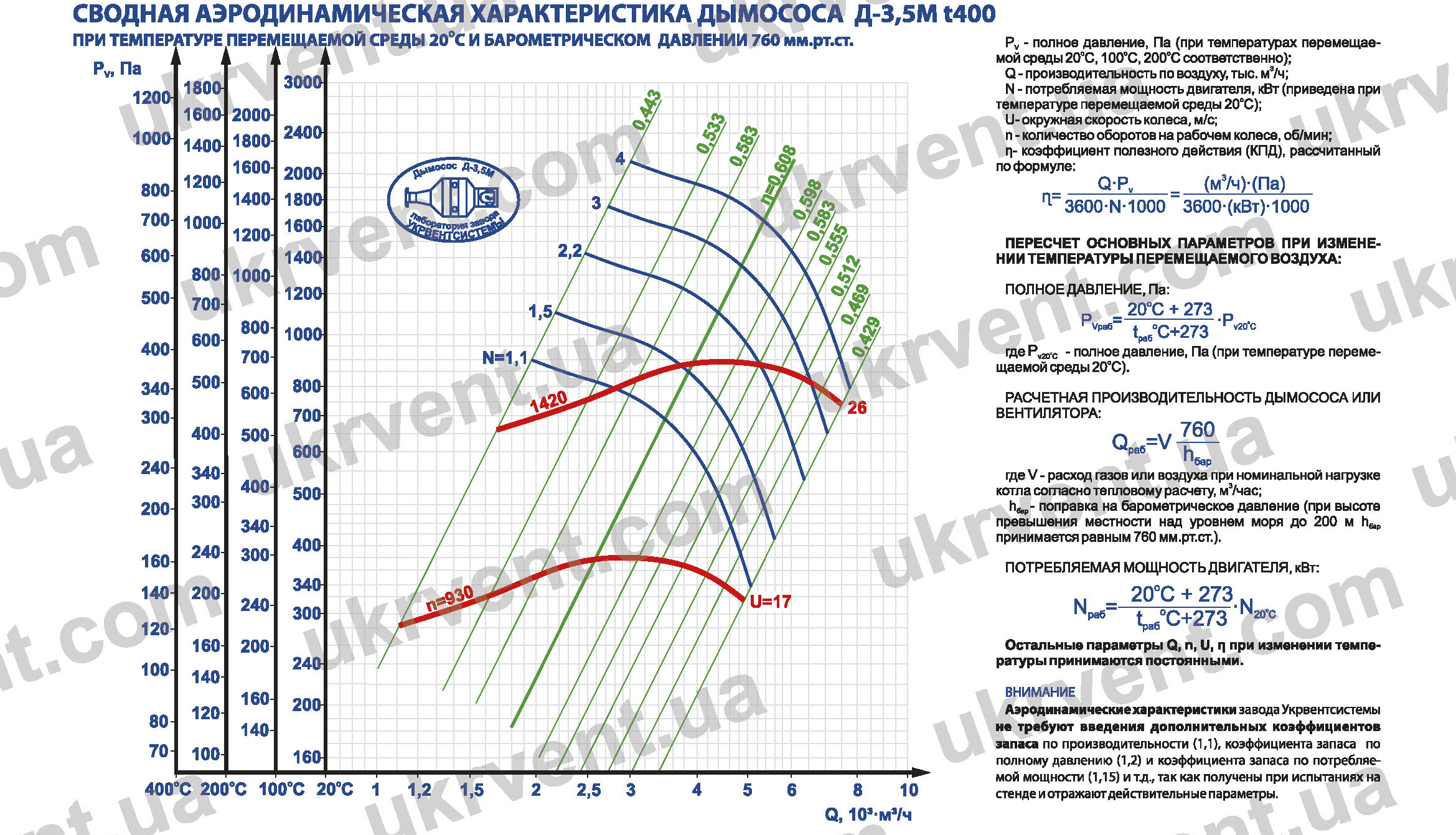

Дымосос Д-3,5М t400 имеет высокие технические показатели, которые обеспечивают его эффективность и долговечность. При температуре перемещаемой среды 20°C и барометрическом давлении 760 мм рт. ст. машина демонстрирует отличные рабочие параметры (для получения подробных характеристик, см. таблицу ниже).

Обозначение	Дымосос Д-3,5М t400
Исполнение	3	3	3	3	3
Мощность двигателя, кВт	1,1	1,5	2,2	3	4
Синхронная частота вращения, об/мин	1000	1500	1500	1500	1500
Производительность 10³м³/ч при mах КПД	2,56	3,78	3,91	3,91	3,91
Производительность 10³м³/ч в рабочей зоне	1,1-4,9	1,67-3,78	1,67-5,23	1,67-6,62	1,67-7,48
Полное давление, Па, при max КПД	377	875	878	878	878
Полное давление, Па, в рабочей зоне	284-316	662-875	662-880	662-820	662-736
Масса без двигателя, кг ±5%	93	93	93	93	93
Масса с двигателем, кг ±5%	109	109	111,5	114	123

АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОС Д-3,5М t400

Работа дымососа также учитывает требования к акустическому комфорту, и предусмотрены меры для снижения уровня шума. В зависимости от конкретной модели и условий эксплуатации, акустические характеристики дымососа могут варьироваться.

Обозначение	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности, дБ, не более	Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
Обозначение	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности, дБ, не более	63	125	250	500	1000	2000	4000	8000
Д-3,5 М	1500	94	88	87	86	89	83	81	77	69
Д-3,5 М	1000	82	76	75	76	73	69	67	61	53

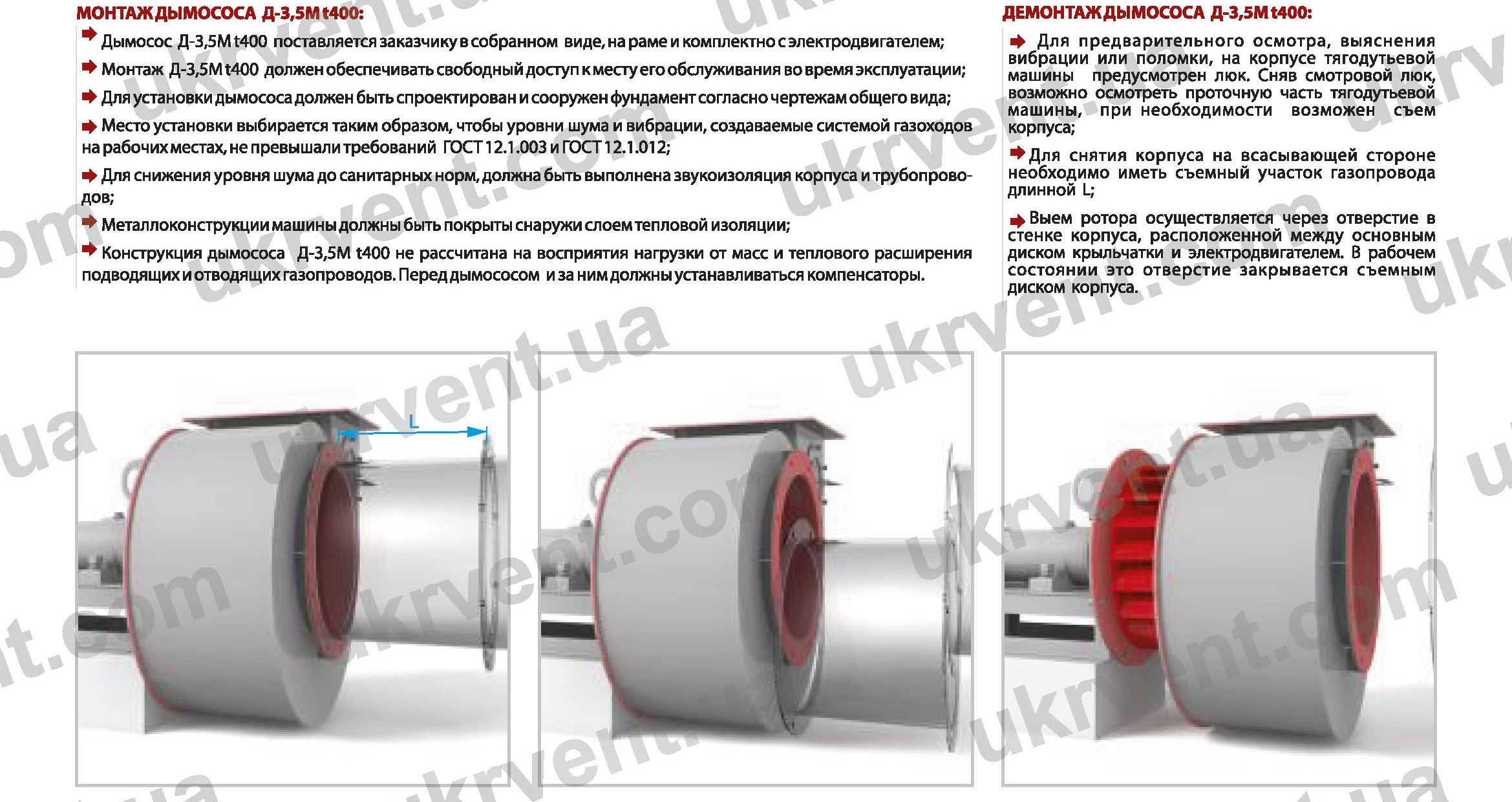

ДЫМОСОС Д-3,5М t400 МОНТАЖ И ЭКСПЛУАТАЦИЯ

Дымосос поставляется в собранном виде, на раме, с комплектом для подключения электродвигателя. При монтаже дымососа необходимо предусмотреть свободный доступ для обслуживания и ремонта. Для установки дымососа необходимо предусмотреть фундамент, соответствующий чертежам общего вида. Установка должна быть выполнена таким образом, чтобы уровень шума и вибрации соответствовали санитарным нормам (ГОСТ 12.1.003 и ГОСТ 12.1.012). Для обеспечения нормируемого уровня шума следует выполнить звукоизоляцию корпуса и трубопроводов.

Порядок установки Дымосос Д-3,5М t400

Подготовка фундамента согласно чертежам.

Установка и крепление дымососа.

Проверка уровня шума и вибрации.

Обеспечение доступа для технического обслуживания.

Важно помнить, что конструкция дымососа Д-3,5М t400 не предназначена для восприятия нагрузки от масс и теплового расширения подводящих и отводящих газопроводов. Поэтому перед и за устройством должны быть установлены компенсаторы для минимизации механических нагрузок на устройство.

Дымосос Д-3,5М t400 — это надежное и высокоэффективное оборудование, которое идеально подходит для работы в сложных условиях различных отраслей промышленности. Его конструкция, рассчитанная на высокие температуры и агрессивные среды, делает его незаменимым элементом для обеспечения эффективного удаления дымовых газов и твердых частиц в системах газоочистки и пылеулавливания. Учитывая все вышеперечисленные характеристики, дымосос Д-3,5М t400 от Укрвентсистемы является отличным выбором для предприятий, стремящихся к повышению эффективности и экологии своих производственных процессов.
