ВЕНТИЛЯТОРЫ ЦЕНТРОБЕЖНЫЕ ВВН-18 И ВВH-18К

Центробежные вентиляторы ВВН-18 и ВВH-18К производства Укрвентсистемы являются промышленными вентиляционными агрегатами одностороннего всасывания, предназначенными для перемещения неагрессивных газов в составе пневмотранспортных и газоочистных систем. Благодаря высокой надежности, устойчивости к абразивному износу и устойчивым аэродинамическим характеристикам, вентиляторы успешно применяются в составе различного технологического оборудования, в том числе в узлах пневмотранспорта и газоочистки.

Вентиляторы ВВН-18 и ВВH-18К предназначены для перемещения газовых сред, не содержащих агрессивных примесей и липких компонентов. Газовая смесь должна быть невзрывоопасной, температура на входе в корпус не должна превышать:

для ВВН-18 — до 100 °C;
для ВВH-18К — до 200 °C.

Эксплуатация возможна в климатическом исполнении У, категория размещения 1 по ГОСТ 15150-69 — как в закрытых помещениях, так и на открытом воздухе. Допускается запуск при температуре воздуха в корпусе вентилятора не ниже –30 °C.

ВВН-18 И ВВH-18К КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Вентиляторы выполнены в сварной конструкции, обеспечивающей высокую прочность и жесткость узлов. Основными элементами конструкции являются:

Рабочее колесо
Улитка (спиральный корпус)
Всасывающий патрубок
Ходовая часть
Рама
Направляющий аппарат

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ УКРВЕНТСИСТЕМЫ

Собственное производство — полный цикл от проектирования до испытаний;
Адаптация под требования заказчика — возможность нестандартного исполнения;
Соответствие ГОСТ и техническим условиям.

Центробежные вентиляторы ВВН-18 и ВВH-18К — это высокоэффективные промышленные агрегаты, оптимально подходящие для эксплуатации в составе пневмотранспортных и газоочистных систем, а также для других задач перемещения газовых сред, не требующих специальных условий.

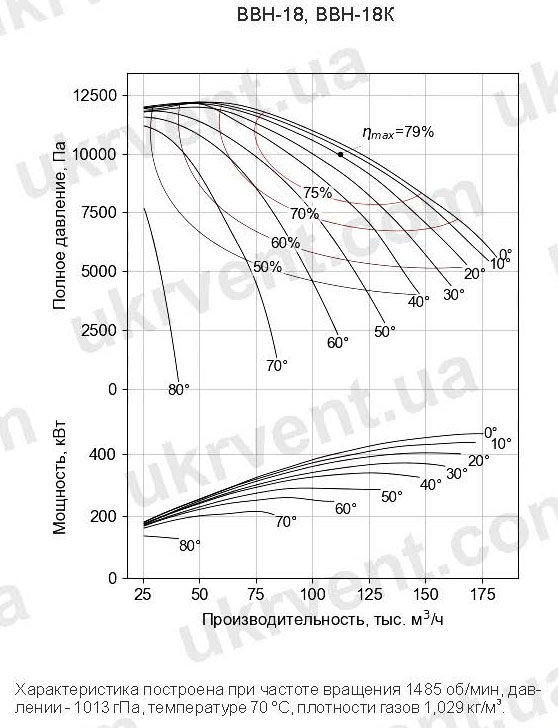

Аэродинамические характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВВН-18 И ВВH-18К

	ВВН-18	ВВH-18К
Температура среды, °С	70	70
Производительность, Q, тыс. м³/ч	112	112
Полное давление, Pv, Па	10020	10020
Полное давление, Pv, кгс/м²	1021	1021
Максимальный КПД, nmax, %	80	80
Максимальная температура среды, °С	100	200
Частота вращения n, об/мин	1500	1500
Масса, кг	3900	4550

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ВЕНТИЛЯТОРОВ И ДЫМОСОСОВ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ ВВН-18 И ВВH-18К*

Исполнение 2

Группа присоединительных размеров, мм

Тип машины	Разворот, φск°	a	a1	b	b1	d	d1	n	n1	s	s1
ВВН-18	90	540	660	900	1020	1170	1280	20	24	19	19
ВВН-18К	60	540	660	900	1020	1170	1280	20	24	19	19
	90	540	660	900	1020	1170	1280	20	24	19	19
	150	540	660	900	1020	1170	1280	20	24	19	19
	270	540	660	900	1020	1170	1280	20	24	19	19

*Размеры даны справочно

Группа габаритных размеров, мм

Тип машины	Разворот, φск°	B	B1	D	H	H1	H2	H3	L	L1
ВВН-18	90	3115	1170	1800	2646	1100	1025	–	2751	646
ВВН-18К	60	3100	1170	1800	2650	1100	560	630	2900	819
	90	3100	1170	1800	2650	1100	1025	630	2900	819
	150	3100	1170	1800	2650	1100	930	630	2900	819
	270	3100	1170	1800	2650	1100	770	630	2900	819

*Размеры даны справочно

Группа установочных размеров, мм

Тип машины	Разворот, φск°	c	c1	c2	c3	f	f1	f2
ВВН-18	90	400	400	–	–	1350	1090	–
ВВН-18К	60	400	400	525	920	1750	1440	1050
	90	400	400	525	920	1350	1090	1050
	150	400	400	525	920	1280	1020	1050
	270	400	400	525	920	1095	1810	1050
