ВЕНТИЛЯТОР ГОРЯЧЕГО ДУТЬЯ ВГДН-19МК И ВГДН-19ПК

Центробежные вентиляторы одностороннего всасывания типа ВГДН-19МК и ВГДН-19ПК производства Укрвентсистемы предназначены для подачи нагретого воздуха (до +400 °C) в топки котлов различной паропроизводительности. Они применяются как вентиляторы первичного воздуха или как устройства рециркуляции в воздушных трактах промышленных паровых котлов.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРА ГОРЯЧЕГО ДУТЬЯ ВГДН-19МК И ВГДН-19ПК

Вентиляторы ВГДН-19МК и ВГДН-19ПК предназначены для перемещения чистого, сухого, неагрессивного воздуха с температурой от +200 до +400 °C. Они могут устанавливаться как в помещениях, так и на открытом воздухе под навесом, соответствуют категории размещения 2 по ГОСТ 15150 (исполнение «У» для умеренного климата).

Основные технические ограничения:

  • Температура окружающей среды при запуске: не ниже –30 °C;
  • Максимальная температура на входе: не выше +400 °C;
  • Корпус и крыльчатка изготавливаются из жаропрочной стали, устойчивой к длительному воздействию высоких температур.

НАПРАВЛЕНИЕ ВРАЩЕНИЯ ВГДН-19МК И ВГДН-19ПК

Вентиляторы ВГДН-19 выпускаются в двух вариантах по направлению вращения:

  • Правое — спираль улитки направлена по часовой стрелке;
  • Левое — спираль направлена против часовой стрелки.

Дымосос центробежный ДН

УГЛЫ ПОВОРОТА КОРПУСА ВЕНТИЛЯТОРА ГОРЯЧЕГО ДУТЬЯ ВГДН-19МК И ВГДН-19ПК

Конструкция корпуса позволяет устанавливать улитку под углом от 0° до 270° с шагом 15°. Это упрощает монтаж и стыковку с воздуховодами в стеснённых условиях, а также повышает универсальность оборудования.

Дымосос ДН центробежный одностороннего всасывания

КОНСТРУКТИВНАЯ СХЕМА (ИСПОЛНЕНИЕ 3)

Вентиляторы ВГДН-19МК и ВГДН-19ПК выполнены по схеме № 3: рабочее колесо установлено на промежуточный вал, который соединяется с валом электродвигателя через упругую муфту. Такая компоновка обеспечивает:

  • снижение радиальных нагрузок на вал электродвигателя;
  • стабильную работу при вибрационных нагрузках;
  • увеличение ресурса подшипников и всей вентиляторной группы.

МОДИФИКАЦИИ ИСПОЛНЕНИЯ ВЕНТИЛЯТОРА ГОРЯЧЕГО ДУТЬЯ ВГДН-19МК И ВГДН-19ПК

В зависимости от условий эксплуатации вентиляторы выпускаются в следующих исполнениях:

  • ВГДН-К — подшипниковый узел двухопорной конструкции с маслосмазыванием;
  • ВГДН-М — модернизированная версия с улучшенными аэродинамическими и прочностными характеристиками.

ОСНОВНЫЕ УЗЛЫ ВЕНТИЛЯТОРА ВГДН-19МК ВГДН-19ПК

Рабочее колесо

Сварная конструкция из жаростойкой стали. Состоит из ступицы и изогнутых назад лопаток, оптимизированных по углу установки для обеспечения высокого КПД и устойчивой работы при высоких температурах.

Приводной вал и подшипниковый узел

Подшипники размещены в общем корпусе с горизонтальным разъемом. Оборудованы системой охлаждения и смазки, что обеспечивает надежную работу при длительных нагрузках.

Улитка (корпус вентилятора)

Выполнена из листовой и профильной стали, усилена оребрением для повышения жесткости. Обеспечивает равномерное распределение воздушного потока и минимальные потери давления на выходе.

Направляющий аппарат

Осевой регулируемый аппарат с поворотными лопатками. Позволяет точно задавать режим работы вентилятора, регулируя давление и производительность без остановки агрегата.

Требования к монтажу

Для установки вентиляторов горячего дутья ВГДН-19 необходимо предусмотреть жесткий общий фундамент с точной установкой осей агрегатов. Важно обеспечить свободный доступ к узлам обслуживания и вентиляции подшипников.

Вентиляторы горячего дутья ВГДН-19МК и ВГДН-19ПК — это надежные и долговечные агрегаты, предназначенные для интенсивной работы в составе котельных установок. За счет прочной конструкции, продуманной схемы компоновки и наличия модификаций под конкретные условия эксплуатации, оборудование от Укрвентсистемы обеспечивает стабильную подачу воздуха при температуре до +400 °C с гарантией длительного срока службы.

Вентиляторы горячего дутья и дымососы рециркуляции газов Укрвентсистемы

Вентиляторы горячего дутья ГД и дымососы рециркуляции газов РГ Укрвентсистемы

Габаритные размеры Вентиляторы горячего дутья ГД и дымососы рециркуляции газов РГ Укрвентсистемы

Габаритные размеры Вентиляторы горячего дутья ГД и дымососы рециркуляции газов РГ Укрвентсистемы

Габаритные размеры Вентиляторы горячего дутья ГД и дымососы рециркуляции газов РГ Укрвентсистемы

Габаритные размеры Вентиляторы горячего дутья ГД и дымососы рециркуляции газов РГ Укрвентсистемы

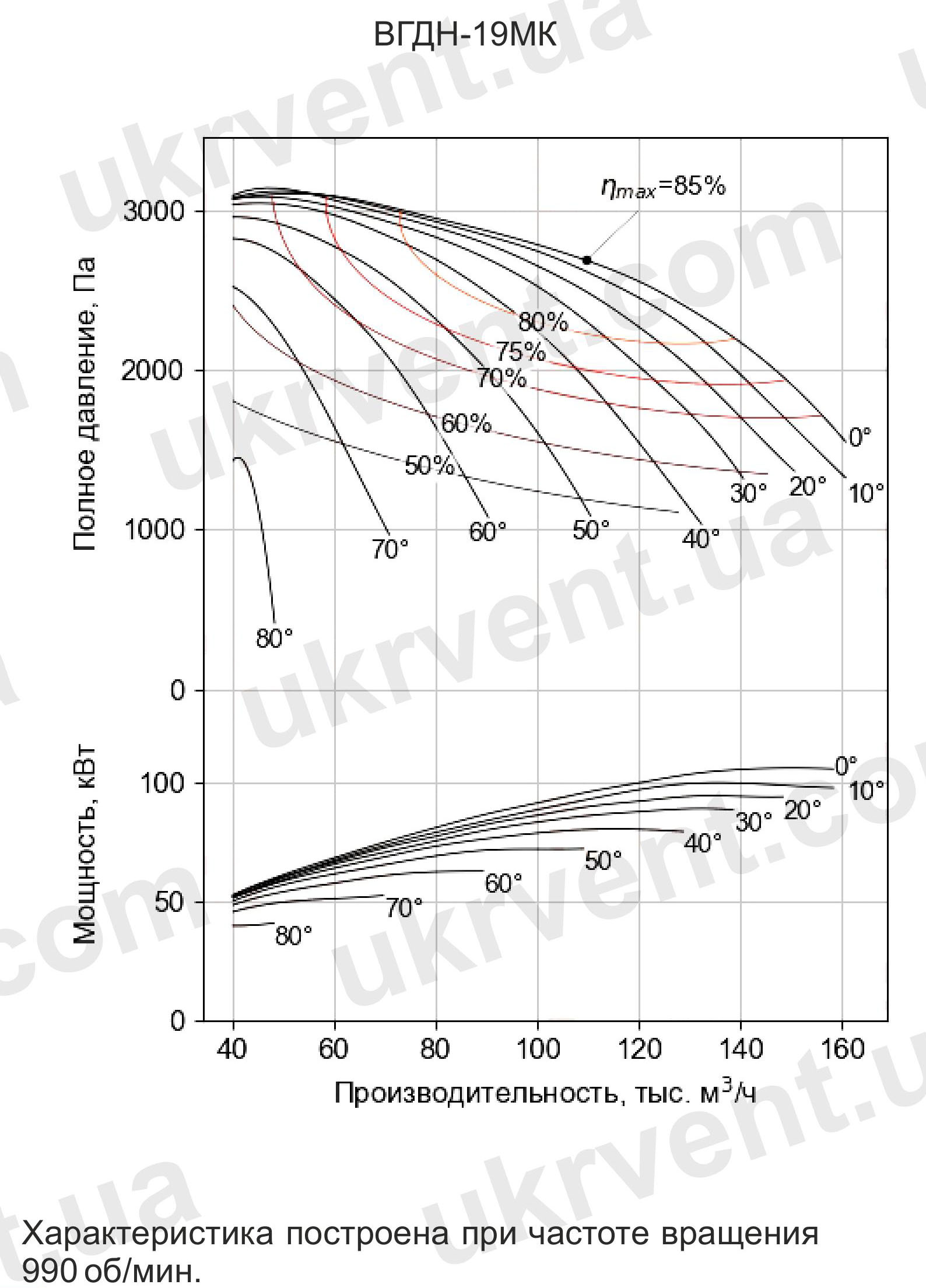

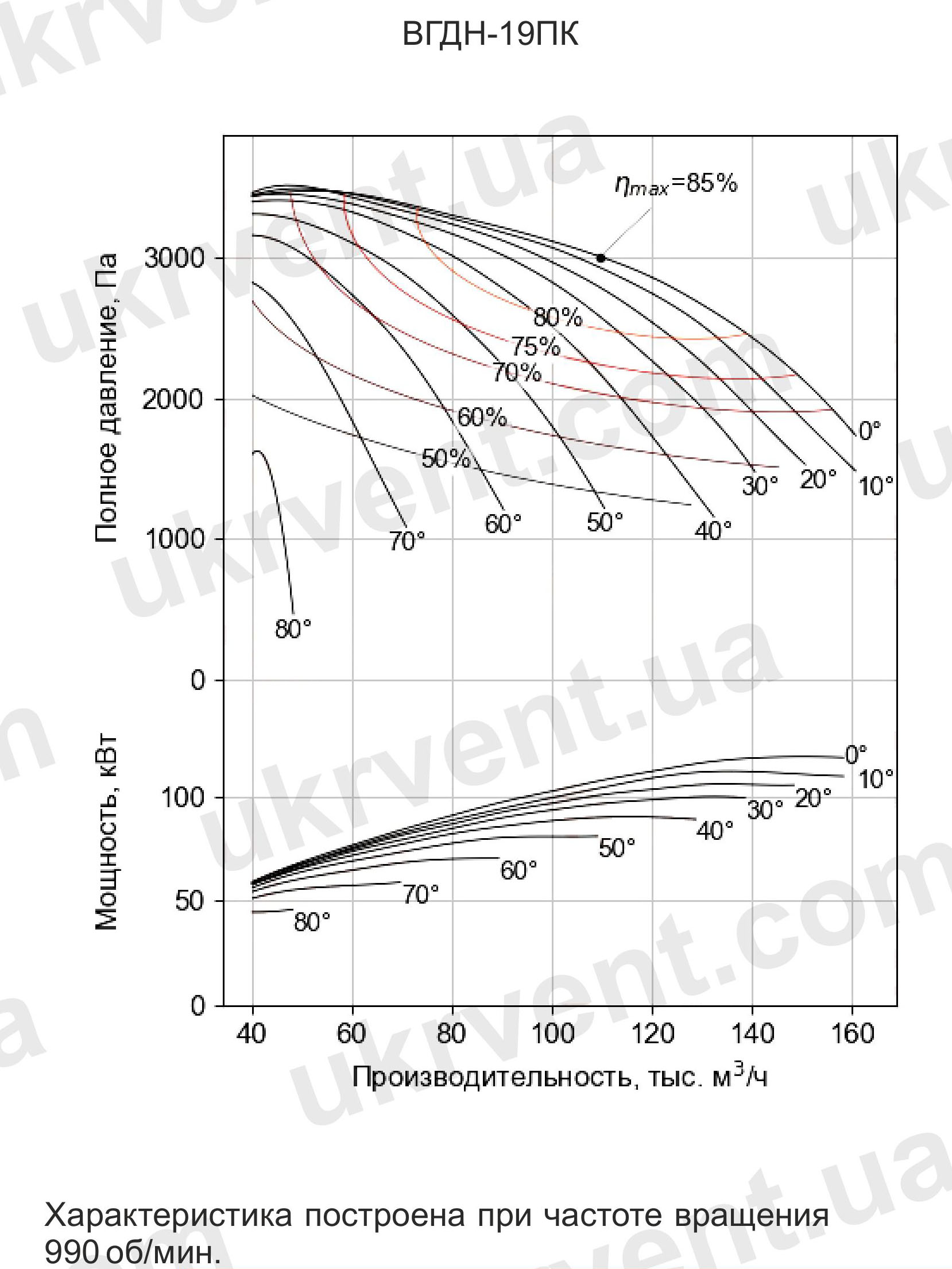

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ГОРЯЧЕГО ДУТЬЯ ВГДН-19МК ВГДН-19ПК

при барометрическом давлении 1013 гПа, температуре 400°С и плотности газов 0,524 кг/м3 на входе в ТДМ

  • Вентилятор горячего дутья ВГДН-19
  • Вентилятор горячего дутья ВГДН-19

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТИПА ВГДН-19МК ВГДН-19ПК

Тип машиныВГДН-19МКВГДН-19ПК
Тип лопатокНазад загнутыеНазад загнутые
Производительность, Q, тыс. м3/ч106105
Полное давление, Pv, Па26753080
Полное давление, Pv, кгс/м2273314
Максимальный КПД, ηmax, %8585
Частота вращения n, об/мин10001000
Масса, кг41404185

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ТДМ ТИПА ВГДН-19МК ВГДН-19ПК

дымосос ДН чертежи и размеры

Группа присоединительных размеров, мм

Тип машиныРазворот, φск°aa1bb1dd1nn1ss1
ВГДН-19МК071081096610701235132516121919
3071081096610701235132516121919
4571081096610701235132516121919
6071081096610701235132516121919
7571081096610701235132516121919
9071081096610701235132516121919
10571081096610701235132516121919
15071081096610701235132516121919
16571081096610701235132516121919
18071081096610701235132516121919
27071081096610701235132516121919
ВГДН-19ПК13571081097011261235132516121919

*Размеры даны справочно

Группа габаритных размеров, мм

Тип машиныРазворот, φск°BB1DHH1H2H3LL1
ВГДН-19МК0361012351900278012304165452953918
30361012351900278012304165452953918
45361012351900278012304165452953918
60361012351900278012302165452953918
75361012351900278012302165452953918
90361012351900278012304165452953918
105361012351900278012302165452953918
150361012351900278012302165452953918
165361012351900278012302165452953918
180361012351900278012304165452953918
270361012351900278012304165452953918
ВГДН-19ПК135314412351900279812304165452953918

*Размеры даны справочно

Группа установочных размеров, мм

Тип машиныРазворот, φск°cc1c2c3ff1f2
ВГДН-19МК060013621248509001750975
30600136212485012001693975
45600136212485015001680975
6060060050585021271645975
7560060050585016121335975
9060060050585018941556975
105136260050585019101000975
150600136212485012001446975
165600136212485010001413975
18060060050585016941353975
27060060050585014811940975
ВГДН-19ПК13560060050585012001461975

*Размеры даны справочно

Вентиляторы ВГДН-19М -Вентиляторы горячего дутья

Вентиляторный завод “Укрвентсистемы” изготавливает вентиляторы горячего дутья ВГДН-19М.

Назначение и область применения вентиляторов ВГДН-19М. Центробежные вентиляторы одностороннего всасывания ВГДН-19 предназначены для подачи воздуха, нагретого в воздухонагревателях, в топки паровых стационарных (вентиляторы первичного воздуха). ВГДН-19 предназначены для рециркуляции нагретого воздуха в воздушном тракте котлов.

Вентиляторами ВГДН-19М комплектуются пылеугольные и газомазутные котлы с уравновешенной тягой различной производительности. Допускается применение вентиляторов ВГДН-19М в технологических установках для перемещения чистого воздуха и неагрессивных незапыленных сред с температуро%D от 200 до 400°С. Запрещается применять вентиляторы ВГДН-19М в системах аспирации, вентиляции, сушки, обдувки, охлаждения и т. д.

Вентиляторы ВГДН-19М рассчитаны на продолжительный режим работы в помещении и на открытом воздухе. Запуск вентиляторов ВГДН разрешается при температуре в улитке не ниже -30°С. Максимально допустимая температура на входе в вентиляторы не должна превышать 400° С. Эксплуатация вентиляторов ВГДН допускается при частотах вращения 750, 1000 и 1500 об/мин.

Учитывая высокую температуру перемещаемой среды, вентиляторы ВГДН изготовляются из жаропрочной стали марки 12ХМ и свариваются с помощью электродов или сварочной проволокой; применяется также стальное литье. Вентиляторы ВГДН-19М изготовляются правого и левого вращения. Правым считается вращение рабочего колеса по часовой стрелке, если смотреть со стороны электродвигателя.

Технические характеристики вентиляторов ВГДН представлена в табл. 1.

Таблица 1.Технические характеристики вентиляторов ВГДН-19

ХарактеристикаВГДН-19
Диаметр рабочего колеса, мм1900
Момент инерции ротора, кг·м24140
Частота вращения, об/мин1000
Аэродинамические параметры при плотности перемещаемой среды на входе в вентилятор 1,029 кг/м3
Производительность 103м3106
Полное давление, даПа273
Мощность на валу, кВт93
Номинальная частота вращения, об/мин985
Максимальный КПД %85
Габаритные размеры при ψ=90° (без электродвигателя), мм
длина3170
ширина3610
высота2780
Масса (без электродвигателя), т4,14

Конструкция вентилятора ВГДН-19М при φ=90 (Рис. 1).

Вентилятор ВГДН-19М

Вентилятор ВГДН-19М

Рис.1 Конструкция вентилятора ВГДН-19М

Основными узлами вентиляторов ВГДН-19М являются:

  • I-узел входа в рабочее колесо,
  • II-узел воздушного охлаждения вала ходовой части и уплотнения.
  • 1-осевой направляющий аппарат
  • 2-всасывающая воронка,
  • 3- улитка,
  • 4-рабочее колес вентилятора,
  • 5-ходовая часть,
  • 6-рама ходовой части,
  • 7-люк,
  • 8-кроншрейны,
  • 9-опорные плиты,
  • 10- рукоятка.

Рабочее колесо вентиляторов ВГДН-19М представляет собой сварную конструкцию, состоящую из крыльчатки и ступицы. Рабочее колесо крепится на валу ходовой части с помощью шпонки и гайки, наворачиваемой на конец вала. Крыльчатка состоит из 16 листовых назад загнутых лопаток, расположенных между основным (коренным) и коническим (покрывающим) дисками. Лопатки крыльчатки и конический диск штампованные.

Ступица, выполненная из стального литья, приваривается к основному диску крыльчатки. Вентиляторный завод “Укрвентсистемы” производит статическую и динамическую балансировку рабочих колес вентиляторов ВГДН-19М. При этом класс точности балансировки 4, согласно ГОСТ 22061-76 .

Ходовая часть вентиляторов ВГДН-19М состоит из кованого вала, подшипников качения, расположенных в общем корпусе, имеющем горизонтальный разъем, крыльчатки охлаждения, узла уплотнения и упругой втулочно-пальцевой муфты, соединяющей вал машины непосредственно с валом электродвигателя. Подшипник со стороны электродвигателя является опорно-упорным, с другой стороны – опорным. Общий корпус, отлитый из чугуна, исключает коробление в процессе эксплуатации и уменьшает вибрацию подшипников. Конструкция ходовой части позволяет производить демонтаж подшипников без снятия с вала рабочего колеса.

Смазка подшипников – масляная ванна, расположенная в корпусе ходовой части. Уплотнение вала состоит из резиновых манжет и маслосбрасывающих колец, предотвращающих утечку масла. Масло охлаждается посредством змеевика, расположенного в масляной ванне. По змеевику циркулирует охлаждающая вода, подводимая с одной стороны корпуса подшипников. Расход охлаждающей воды составляет примерно 0,5 м3/ч на вентилятор, температура на входе в змеевик не должна превышать 25°С. На период зимней эксплуатации при понижении температуры окружающей среды ниже 0°С система водяного охлаждения отключается, и вода удаляется продувкой змеевика сжатым воздухом. Допустимая температура подшипников ходовой части не должна превышать 70°С.

Уровень масла в масляной ванне контролируется указателем уровня, температура масла – двумя термометрами сопротивления, для установки которых в корпусе ходовой части предусмотрены гнезда – над опорным и упорно-опорным подшипниками. Гнезда под термометры сопротивления позволяют устанавливать гильзу (оправу) с техническим ртутным термометром типа П5-1°-240-66 (ГОСТ 2823-73).

Для смазки подшипников применяется масло турбинное Т30 (ГОСТ 32-74), турбинное ТКП-22 (ТУ 38.1.01.100-71), индустриальное И-ЗОА (ГОСТ 20799-75) или масла иностранных фирм: BP Energol TH 80HB, Turbo Oil 29, Vacuoline Medium, Teresso 47.

Крыльчатка охлаждения устанавливается на участке вала между корпусом ходовой части и улиткой и служит для уменьшения передачи тепла, распространявшегося в процессе эксплуатации машин вдоль вала от рабочего колеса в сторону подшипников. Наружный воздух засасывается крыльчаткой охлаждения, представляющей собой центробежный вентилятор, движется вдоль навстречу распространяющемуся теплу, отбирает это тепло у вала и затем, нагретый, выбрасывается в окружающую атмосферу. Следует иметь в виду, что эффективное воздушное охлаждение вала происходит только во время работы машин, поэтому при их остановке температура среды внутри улитки должна быть снижена. Узел уплотнения, предназначенный для предотвращения прорыва горячего воздуха газов в окружающую атмосферу в месте прохода всасывающей трубы крыльчатки охлаждения через заднюю лицевую стенку улитки, конструктивно выполнен в виде плавающего сальника, компенсирующего тепловое расширение улитки.

Узел уплотнения и крыльчатка охлаждения устанавливаются на вал ходовой части со стороны рабочего колеса перед посадкой последнего на вал. Ротор вентилятора в сборе (ходовая часть с насаженным рабочим колесом и крыльчаткой охлаждения) подвергается балансировке на заводе-изготовителе.

Улитка вентиляторов ВГДН – сварная из листовой и профильной стали. Для создания необходимой жесткости улитки торцевые стенки ее усиливаются оребрением из полос. Выем рабочего колеса из улитки осуществляется через отверстие в ее задней торцевой стенке, расположенной между рабочим колесом и корпусом ходовой части. В рабочем состоянии это отверстие закрывается съемной диафрагмой (двумя полукрышками). Для осуществления выема рабочего колеса из улитки на всасывающей стороне необходимо иметь съемный участок воздухопровода.

Вентиляторы ВГДН поставляются с окончательно приваренными к обечайке и торцевым стенкам улитки двумя кронштейнами, место расположения которых определяется требуемым разворотом улитки. Кронштейны монтируются на опорах специальными шпильками, опоры прикрепляются к общему фундаменту фундаментными болтами. Вне зависимости от угла разворота улитки опорные поверхности кронштейнов находятся в горизонтальной плоскости, проходящей через ось вращения рабочего колеса, что обеспечивает направленность возможных тепловых расширений улитки в вертикальном направлении (вверх и вниз) и в плоскости опорных поверхностей за счет смещения кронштейнов относительно шпилек, для чего в кронштейнах предусмотрены увеличенные отверстия под шпильки и шпоночный паз, выполненный нормально к оси вращения рабочего колеса по оси симметрии кронштейнов. Шпонка крепится к опорам улитки с помощью винтов.

Рассмотренная конструкция крепления улитки на общем фундаменте обеспечивает стабильность пространственного расположения оси вращения рабочего колеса в процессе эксплуатации. Развороты улиток вентиляторов осуществляются по одной из приведенной схем разворотов (Рис.2):Схема положения корпуса вентилятора

Рис.2 Схема положения корпуса вентилятора ВГДН-19М

Улитка вентилятора ВГДН-19М изготовляется с углом разворота от 0° до 270° через каждые 15°. В случае необходимости на объекте силами заказчика допускается установка машин с улиткой, повернутой на любой угол, отличный от указанных.

Всасывающая воронка вентиляторов ВГДН-19М состоит из листового вальцованного конуса и уплотнительного точеного кольца, приваренного к вершине конуса. Конструкция всасывающей воронки обеспечивает стабильность в процессе эксплуатации машин требуемых значений осевого и радиального зазоров между внешней поверхностью уплотнительного кольца и внутренней поверхностью воротника рабочего колеса. Следует отметить исключительно важное значение стабильности указанных зазоров для машин с назад загнутыми лопатками рабочих колес, так как этим в большой степени обеспечивается получение от машин номинальных аэродинамических параметров.

Режим работы вентиляторов ВГДН-19М устанавливается осевым направляющим аппаратом, состоящим из сварного цилиндрического корпуса с четырьмя опорными роликами, по которым перемещается поворотное кольцо, 12 листовых лопаток, соединенных с поворотным кольцом рычажной системой, и обтекателя, расположенного по оси корпуса.

Лопатки осевых направляющих аппаратов могут поворачиваться на угол от 0 (всасывающее отверстие открыто полностью) до 90°. При промежуточных углах от 0 до 90° поток воздуха отклоняется по направлению вращения рабочего колеса, что приводит к плавному уменьшению производительности и давления, развиваемого машиной. Привод направляющего аппарата может осуществляется от электроисполнительного механизма типа МЭО-63.

Осевой направляющий аппарат и сопряженная с ним всасывающая воронка вентиляторов ВГНД-19 (ВГДН-21,ВГДН-17 и ВГДН-15) являются унифицированными: внутренний диаметр корпуса входного направляющего аппарата выполнен в соответствии с исходной аэродинамической схемой вентилятора; внутренний диаметр выходного отверстия уплотнительного кольца всасывающей воронки определяется диаметрами всасывающих отверстий рабочих колес рассматриваемых машин, выполненных в соответствии с исходной аэродинамической схемой. Последнее обеспечивается за счет выбора высоты конуса всасывающей воронки. Привод направляющих аппаратов осуществляется от необходимого типоразмера электроисполнительного механизма или вручную. Рама ходовой части представляет собой сварную конструкцию из листовой и профильной стали. Корпус ходовой части монтируется на раме, которая притягивается к общему фундаменту фундаментными болтами.

Для установки вентиляторов должен быть спроектирован и сооружен общий фундамент согласно чертежу общего вида и схем разворотов. Конструкция фундамента и способ заделки фундаментных болтов разрабатываются пробной организацией. В конструкции вентиляторов предусмотрено ограждение вращающихся частей – упругой втулочно-пальцевой муфты и крыльчатки воздушного охлаждения вала ходовой части.

Для защиты обслуживающего персонала от воздействия высокой температуры металлоконструкции вентиляторов должны покрываться снаружи слоем теплоизоляции. Температура наружной поверхности тепловой изоляции не должна превышать 45°С при температуре окружающей среды 20° С. Теплоизоляция проектируется и выполняется силами и средствами заказчика.

Конструкция вентиляторов не рассчитана на восприятие нагрузок от массы и теплового расширения подводящих и отводящих газопроводов и воздухопроводов. Перед и за вентиляторами устанавливаются компенсаторы.

Привод вентиляторов ВГДН-19М осуществляется от закрытых односкоростных асинхронных электродвигателей. Соответствие вентиляторов и типа двигателя приведено в таблице 2.

Таблица 2

Обозначение вентилятораТип комплектующего электро двигателяУстановленная мощность, кВтНапряжение питающей сети, ВЧастота вращения, об/мин
ВГДН-19М4А-355М-6У3200380/6601000
АИ-355М-6У3200380/6601000
ДОЗ-400М-6У220060001000
ДАЗО4-400ХК-6У25060001000
АОЗ-355-6Т3160380/660240/4151000

Производительность, полное давление, мощность на валу и КПД вентиляторов определяются на различных режимах работы по аэродинамическим характеристикам.

Аэродинамическая характеристика вентилятора ВГНД-19 приведены на рис.3.

Аэродинамическая характеристика вентилятора ВГНД-19

Суммарные уровни звуковой мощности вентилятора определяют по шумовым (акустическим) характеристикам.

Шумовые характеристики вентилятора ВГНД-19 представлены на рис. 4.

Шумовые характеристики вентилятора ВГНД-19

1-шум нагнетания

2-шум всасывания

3-шум от корпуса
