ДЫМОСОСЫ ЦЕНТРОБЕЖНЫЕ ОДНОСТОРОННЕГО ВСАСЫВАНИЯ ДН-15БК ДН-15БКГМ ДН-15МК ДН-15БК-0,94 ДН-15ПК

Дымососы ДН

Дымососы ДН НЖ

Вентиляторы ВДН

Вентиляторы ВДН НЖ

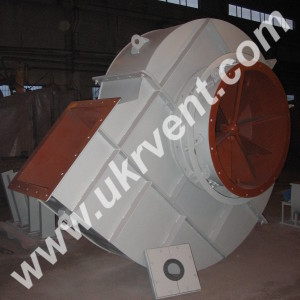

Дымососы ДН-15БК, ДН-15БКГМ, ДН-15МК, ДН-15БК-0,94, ДН-15ПК — это высокоэффективные центробежные тягодутьевые машины одностороннего всасывания, разработанные и серийно выпускаемые предприятием Укрвентсистема. Основная область применения — подача воздуха в топливные системы котельных установок, а также удаление продуктов сгорания из топочных камер паровых и водогрейных котлов, включая газомазутные котлы, не содержащие абразивных примесей.

ИНДЕКСАЦИЯ В ЗАВИСИМОСТИ ОТ НАЗНАЧЕНИЯ

ДН-Б — корпус и рабочие лопатки усилены бронелистами для эксплуатации в условиях повышенного механического износа.
ДН-К — оснащены модернизированными подшипниковыми узлами на консистентной смазке, не требующей частого обслуживания.
ДН-ГМ — модификация для газомазутных котлов. Исключает риск абразивного износа при эксплуатации на чистых газовых средах.
ДН-М — модернизированный дымосос с улучшенными аэродинамическими характеристиками и оптимизированной конструкцией.

КОНСТРУКЦИЯ И ОСНОВНЫЕ ЭЛЕМЕНТЫ ДН-15БК, ДН-15БКГМ, ДН-15МК, ДН-15БК-0,94, ДН-15ПК

Конструктивно дымососы серии ДН-15 включают:

рабочее колесо с назад загнутыми лопатками,
спиральный поворотный корпус (улитка),
всасывающую воронку,
направляющий аппарат осевого типа,
опорную раму.

Корпус спроектирован для обеспечения легкости монтажа, возможность изменения угла поворота выхлопа от 0° до 270° с шагом 15° позволяет адаптировать оборудование под любую конфигурацию дымопровода.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ДН-15БК, ДН-15БКГМ, ДН-15МК, ДН-15БК-0,94, ДН-15ПК

Центробежные дымососы типа ДН-15 рассчитаны на работу в следующих условиях:

температура перемещаемых газов — до +250 °C (в стандартной комплектации);
запыленность рабочей среды — не более 2 г/м³;
окружающая температура — от -30 до +40 °C, климатическое исполнение У2 или У3;
возможна эксплуатация по У1 при условии дополнительной защиты электропривода от внешних воздействий.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСА ЦЕНТРОБЕЖНОГО ДН-15

Номинальные аэродинамические параметры при давлении 1013 температуре 100°С и плотности газов 0,946 к гПа, г/м³ на входе в дымосос

Тип дымососа	Производительность, Q, тыс. м³/ч	Полное давление, Pv, Па	Полное давление, Pv, кгс/м	Максимальный КПД, ɳ max, %	Частота вращения n, об/ мин	Масса, кг
ДН-15БК	54	3 067	313	85	1000	2690
ДН-15БК	81	6900	703	85	1500	2690
ДН-15БКГМ	81	6900	703	85	1500	2530
ДН-15МК	39	6 915	705	85	1500	2619
ДН-15БК-0,94	50	2650	270	84	1000	3226
ДН-15ПК	54	3330	339	85	1000	2493

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ДН-15

		Группа присоединительных размеров										Группа габаритных размеров									Группа установочных размеров
Тип машины	Разворот, фск°	а	а1	b	b1	d	d1	n	n1	s	s1	В	В1	D	Н	Н1	Н2	Нз	L	L1	c	c1	с2	сЗ	с4	с5	f	f1
ДН-15БК-0,94	0	558	640	750	820	1100	1176	18	16	18	14	2686	975	1410	2152	932	1500	600	2392	706	674	674	730	700	679	368	650	650

		Группа присоединительных размеров										Группа габаритных размеров									Группа установочных размеров
Тип машины	Разворот, фск°	а	а1	b	b1	d	d1	n	n1	s	s1	В	B1	D	H	H1	H2	H3	L	L1	c	c1	c2	c3	f	f1	f2
ДН-15БК ДН-15БКГМ ДН-15ПК	0, 15, 30, 45	560	640	750	842	970	1070	18	16	19	19	2640	975	1500	2250	950	1500	626	2403	752	772	772	314	670	600	600	890
	60, 75, 90, 105, 120, 135	560	640	750	842	970	1070	18	16	19	19	2640	975	1500	2250	950	1300	626	2403	752	772	772	314	670	600	600	890
	150, 165, 180, 195, 210	560	640	750	842	970	1070	18	16	19	19	2640	975	1500	2250	950	1200	626	2403	752	772	772	314	670	600	600	890
	225, 240, 255	560	640	750	842	970	1070	18	16	19	19	2640	975	1500	2250	950	1000	626	2403	752	772	772	314	670	600	600	890
	270	560	640	750	842	970	1070	18	16	19	19	2640	975	1500	2250	950	1000	626	2403	752	772	772	314	670	600	1700	890
ДН-15ПК	90	450	540	742	842	970	1070	16	16	19	19	2640	975	1500	2250	950	1300	626	2291	697	662	662	314	670	600	600	890

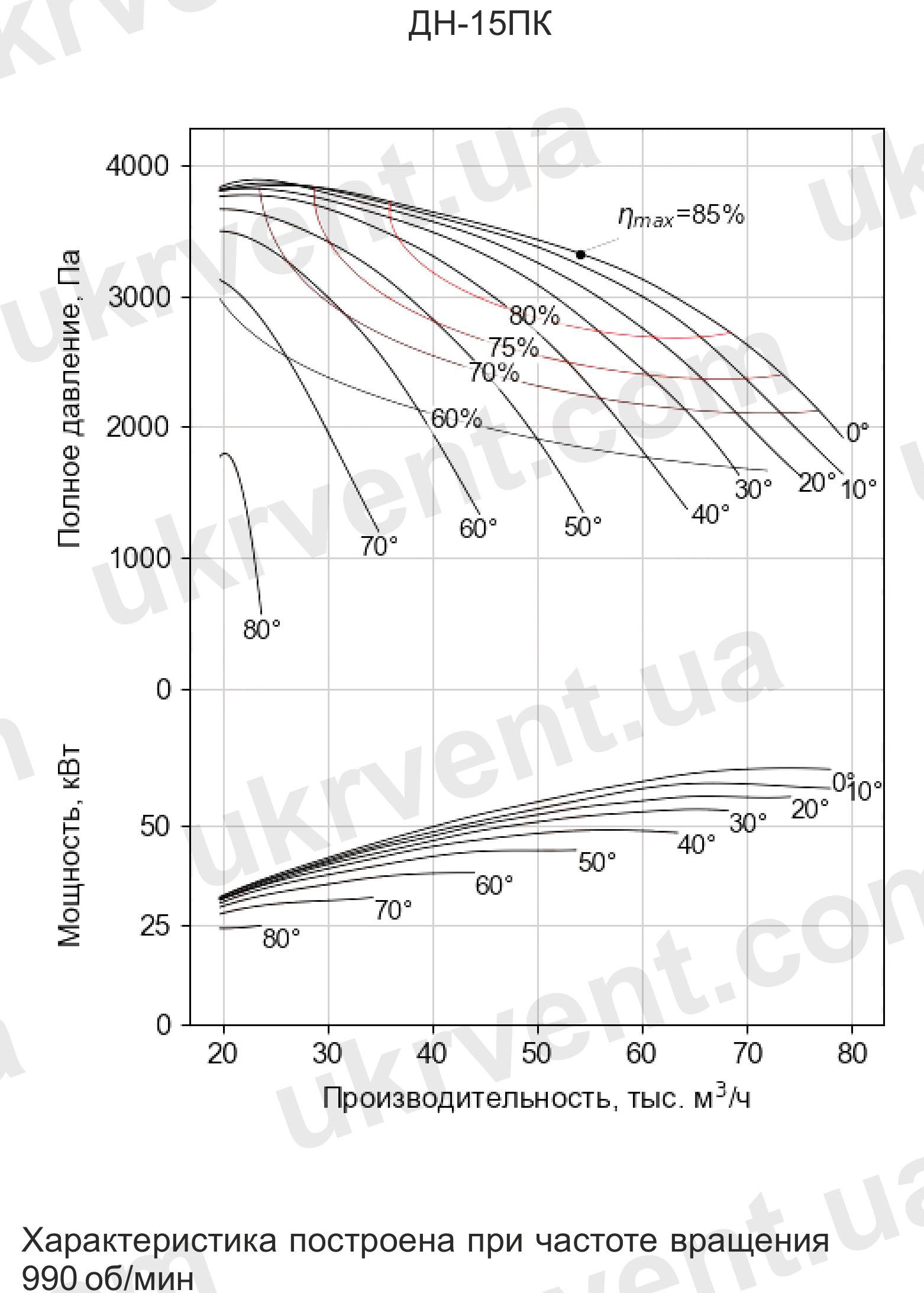

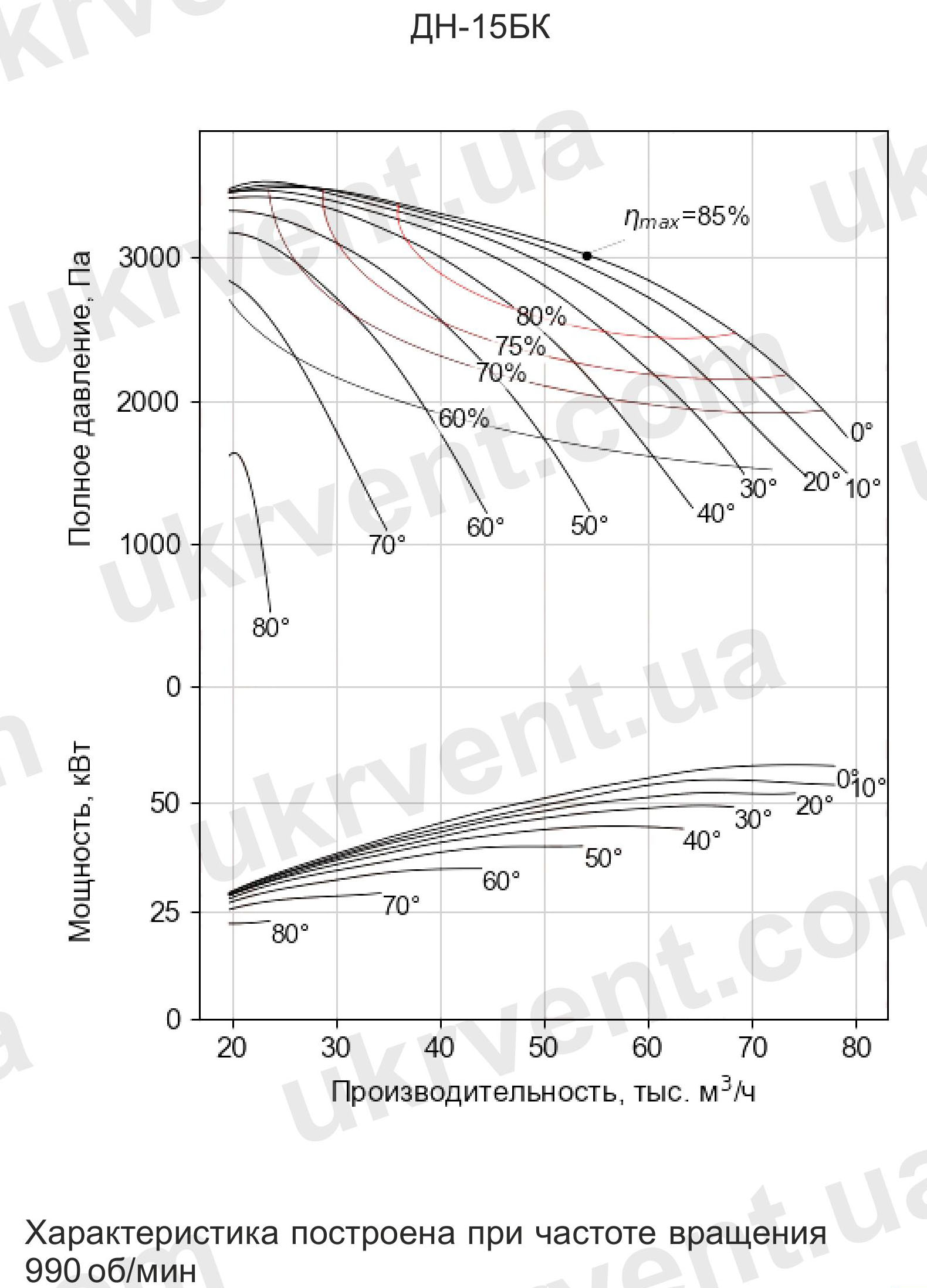

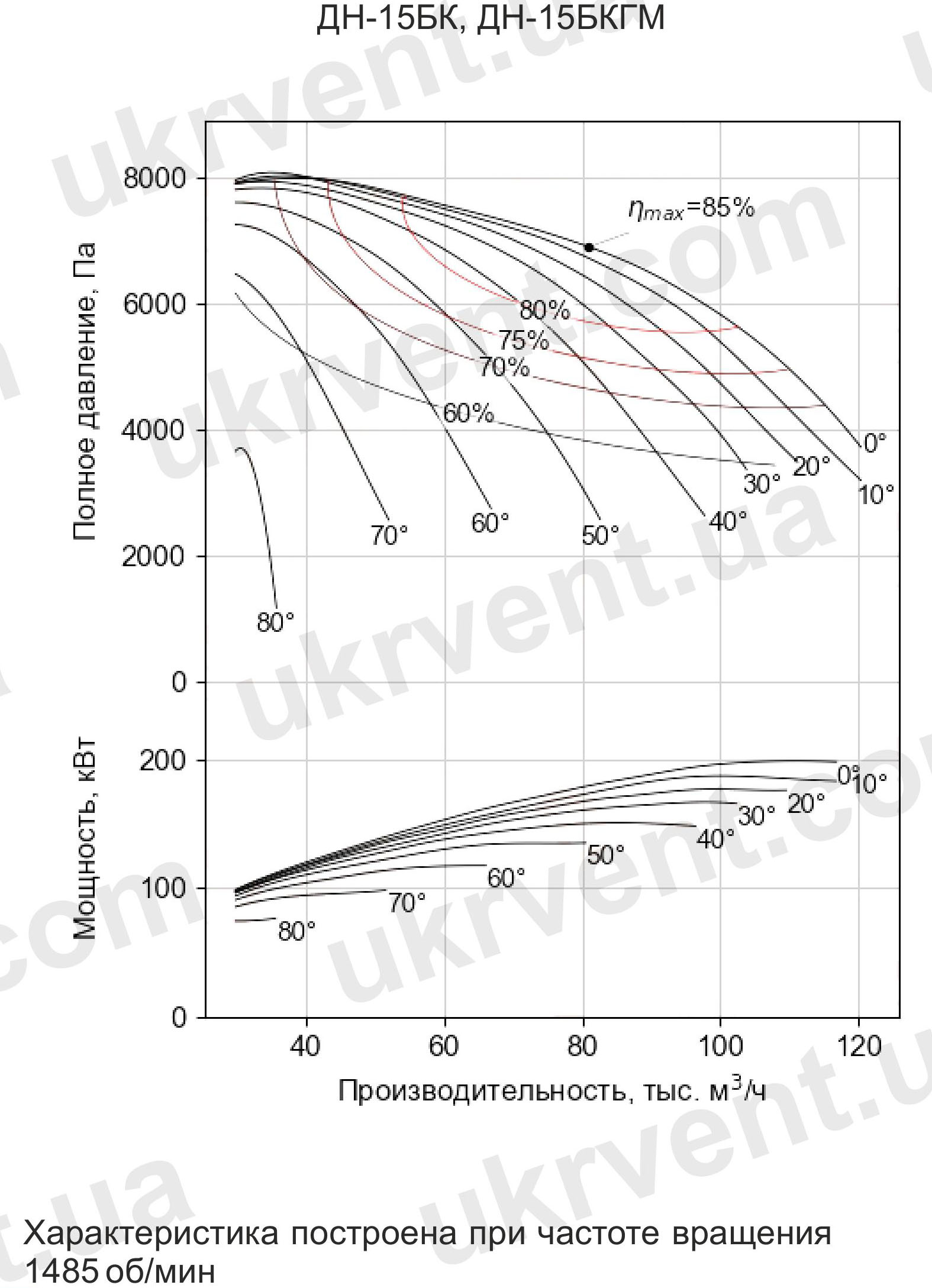

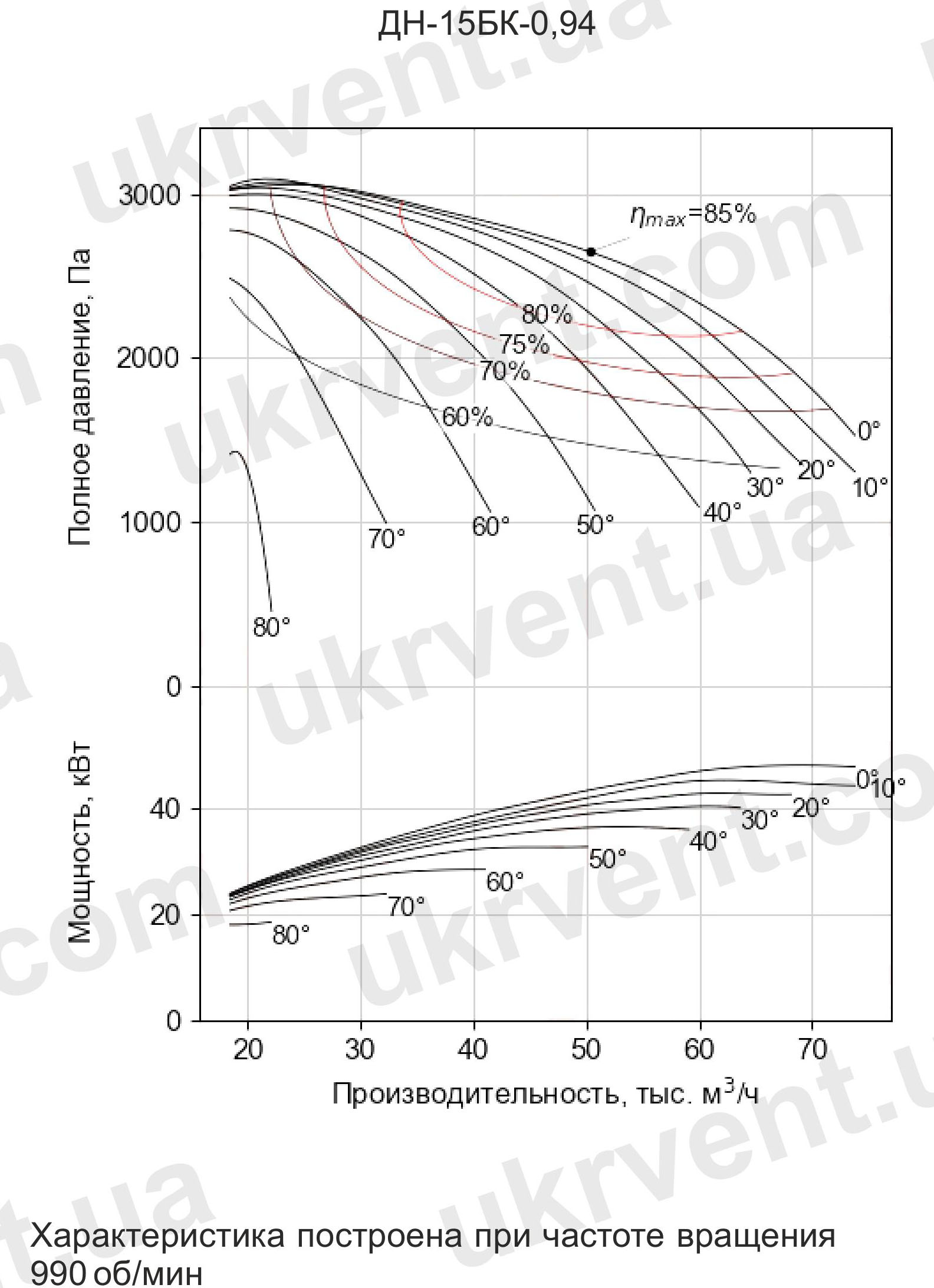

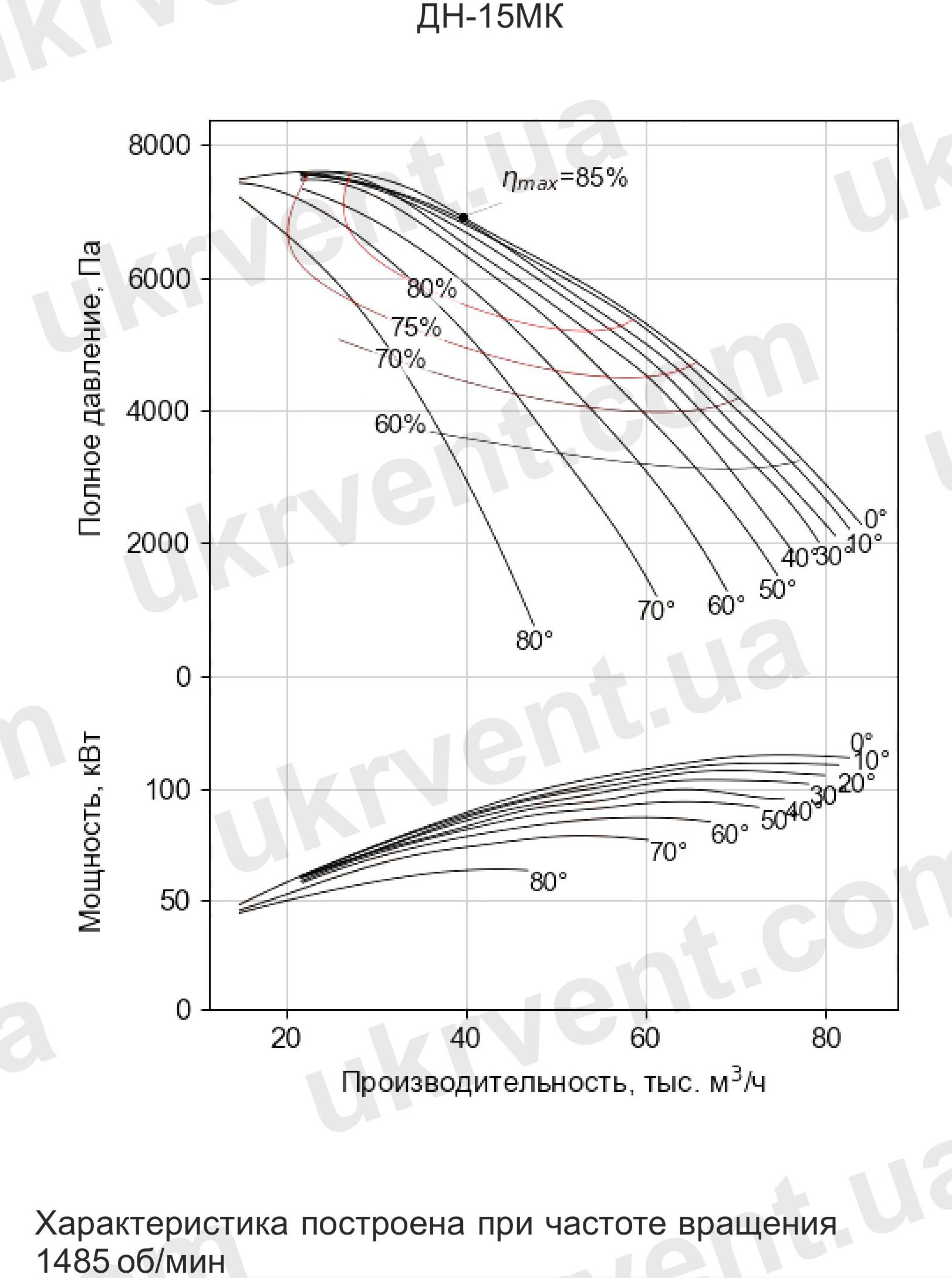

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДН-15БК, ДН-15БКГМ, ДН-15МК, ДН-15БК-0,94, ДН-15ПК

ИСПОЛНЕНИЯ ПО СХЕМЕ УСТАНОВКИ ДН-15БК, ДН-15БКГМ, ДН-15МК, ДН-15БК-0,94, ДН-15ПК

1 исполнение — рабочее колесо напрямую насажено на вал электродвигателя. Рекомендуется при температуре газов не выше 200 °C.
3 исполнение — колесо установлено на промежуточный вал и соединено с электродвигателем через муфту. Актуально для температур до 400 °C.

МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ ДН-15БК, ДН-15БКГМ, ДН-15МК, ДН-15БК-0,94, ДН-15ПК

В зависимости от условий эксплуатации дымососы изготавливаются:

из углеродистой стали — стандартный вариант, выдерживает до 200 °C;
из нержавеющей стали — по спецзаказу, выдерживает до 400 °C;
из высоколегированной стали — под заказ, подходит для работы в агрессивных и высокотемпературных средах.

СХЕМЫ РАЗВОРОТА ДН-15БК, ДН-15БКГМ, ДН-15МК, ДН-15БК-0,94, ДН-15ПК

Направление вращения:

Правое (П) — спираль улитки направлена по часовой стрелке (при взгляде со стороны электродвигателя);
Левое (Л) — спираль против часовой стрелки.

Угол поворота корпуса может быть выбран в пределах 0°–270°, с шагом 15°, обеспечивая универсальность при подключении к системам дымоудаления.

ПРЕИМУЩЕСТВА ДЫМОСОСОВ УКРВЕНТСИСТЕМЫ ДН-15БК, ДН-15БКГМ, ДН-15МК, ДН-15БК-0,94, ДН-15ПК

Повышенная устойчивость к абразивному износу.
Адаптация к различным температурным и климатическим условиям.
Простота интеграции в существующие системы благодаря универсальной конструкции корпуса.
Надежные подшипниковые узлы и балансировка рабочего колеса.
Возможность индивидуального подбора материалов изготовления.

Дымососы ДН-15БК, ДН-15БКГМ, ДН-15МК, ДН-15БК-0,94, ДН-15ПК, выпускаемые Укрвентсистемой, — это надежное, проверенное временем решение для котельных установок различной мощности. Универсальность моделей, гибкость исполнения и высокая износостойкость делают данные агрегаты оптимальным выбором для промышленных предприятий, ориентированных на стабильную и эффективную работу своих теплотехнических систем.
