ЦЕНТРОБЕЖНЫЕ ВЕНТИЛЯТОРЫ ВД-15,5 И ВД-15,5Ф-1500К

Вентилятор ВД

Вентиляторы модернизированные ВД

Вентилятор ВД НЖ

Центробежные вентиляторы одностороннего всасывания ВД-15,5 и ВД-15,5Ф-1500К производства компании «Укрвентсистема» — это высокоэффективное промышленное оборудование, предназначенное для подачи воздуха в топочные камеры стационарных паровых котлов с паропроизводительностью от 35 до 960 т/ч. Также допускается применение данных вентиляторов в составе технологических установок для перемещения чистого воздуха с температурой на входе не выше +100 °С.

ОБЛАСТЬ ПРИМЕНЕНИЯ ВЕНТИЛЯТОРОВ ВД-15,5 И ВД-15,5Ф-1500К

Дутьевые вентиляторы серии ВД-15,5 и ВД-15,5Ф-1500К широко используются на объектах энергетики, в частности:

на паровых, водогрейных и газомазутных котлах;
на промышленных котлах с уравновешенной тягой (паропроизводительность от 1 до 25 т/ч);
на теплоагрегатах с теплопроводностью от 0,5 до 16 Гкал/ч;
в системах пылеочистки;
для различных производственных нужд, где требуется надёжная подача воздуха или дымовых газов.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРОВ ВД-15,5 И ВД-15,5Ф-1500К

Вентиляторы ВД-15,5 и ВД-15,5Ф-1500К предназначены для работы в условиях умеренного или тропического климата под навесом или внутри помещений с доступом наружного воздуха. Температурные параметры эксплуатации:

температура перемещаемого воздуха: от -30 °С до +40 °С;
в режиме дымососа: до +200 °С на входе;
максимальная запылённость при эксплуатации как дымососа — не более 0,1 кг/м³.

МОДИФИКАЦИИ ИСПОЛНЕНИЯ ВЕНТИЛЯТОРОВ ВД-15,5 И ВД-15,5Ф-1500К

В зависимости от назначения, вентиляторы ВД-15,5 и ВД-15,5Ф-1500К выпускаются в следующих версиях:

ВД-К — усиленное исполнение с повышенным ресурсом за счёт улучшенной конструкции ходовой части;
ВД-Ф — форсированная модификация для высокопроизводительных котлов. Специальная геометрия рабочего колеса минимизирует налипание загрязнений и упрощает обслуживание.

УГЛЫ ПОВОРОТА КОРПУСА ВЕНТИЛЯТОРОВ ВД-15,5 И ВД-15,5Ф-1500К

Корпуса вентиляторов ВД-15,5 и ВД-15,5Ф-1500К позволяют изменять угол поворота улитки от 0° до 270° с шагом 15°. Такая конструктивная гибкость облегчает монтаж оборудования и прокладку воздуховодов с учётом индивидуальных условий на объекте.

ВД-15,5 И ВД-15,5Ф-1500К НАПРАВЛЕНИЕ ВРАЩЕНИЯ

Направление вращения рабочего колеса вентилятора определяется со стороны электродвигателя:

правое вращение — если спираль улитки направлена по часовой стрелке;
левое вращение — если спираль улитки направлена против часовой стрелки.

ВД-15,5 И ВД-15,5Ф-1500К КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Вентиляторы ВД-15,5 и ВД-15,5Ф-1500К изготавливаются по схеме исполнения №3. В данной компоновке рабочее колесо установлено на промежуточный вал, соединённый с электродвигателем через муфту. Это решение обеспечивает:

снижение вибрационной нагрузки на электродвигатель;
продление срока службы агрегата;
стабильную работу на высоких оборотах.

КОНСТРУКЦИЯ ВЕНТИЛЯТОРА

Конструктивно вентилятор ВД-15,5 и его модификации включают следующие элементы:

рабочее колесо с радиальными лопатками;
спиральный корпус (улитка), сварной, состоящий из двух боковых стенок и обечайки;
всасывающий патрубок цилиндрической формы, крепящийся болтами;
рама (опора), на которую устанавливаются корпус и электродвигатель;
электродвигатель и привод;
направляющий аппарат — регулирует подачу воздуха и полное давление. Управление может быть как ручным, так и автоматизированным.

Вентиляторы устанавливаются на фундамент с анкерным креплением, обеспечивающим надёжную фиксацию в процессе эксплуатации.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ ВД-15,5 И ВД-15,5Ф-1500К ОТ «УКРВЕНТСИСТЕМЫ»

высокая энергоэффективность и производительность;
надёжная работа при высоких температурах;
антикоррозийная защита и прочность конструкции;
возможность регулировки подачи воздуха и давления;
длительный срок эксплуатации;
оптимальное соотношение цены и технических характеристик;
наличие сервисного обслуживания и технической поддержки.

Купить вентилятор ВД-15,5 или ВД-15,5Ф-1500К вы можете напрямую у производителя — ООО «Укрвентсистема». Мы обеспечим оперативную поставку, квалифицированный подбор оборудования под вашу задачу и техническую консультацию по подключению и обслуживанию.

Ищете надёжное и мощное дутьевое оборудование для котельной или технологической установки? Выбирайте вентиляторы ВД-15,5 и ВД-15,5Ф-1500К — проверенное решение для промышленности!

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВД-15,5 и ВД-15,5Ф-1500К

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 30ºС, плотности газов 1,165 кг/м³

Тип вентилятора	ВД-15,5	ВД-15,5	ВД-15,5Ф-1500К
Производительность, Q, тыс. м³/ч	68	90	135
Полное давление, Pv, Па	3721	6570	17180
Полное давление, Pv , кгс/м²	379	670	1751
Максимальный КПД, ηmax, %	72	72	73
Частота вращения n, об/мин	750	1000	1500
Масса, кг	2330	2330	–

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ТИПА ВД-15,5 и ВД-15,5Ф-1500К

Тип машины	Разворот, φск°	a	a1	b	b1	d	d1	n	n1	s	s1	B	B1	D	H	H1	H2	H3	L	L1	c	c1	c2	c3	f	f1	f2
ВД-15,5К	0, 15, 30, 45, 60	580	662	907	1000	1100	1176	26	16	15	14	2725	940	1550	2385	1085	1500	626	2411	816	692	692	290	670	650	650	890
	75, 90, 105, 135, 150, 165, 180, 195	580	662	907	1000	1100	1176	26	16	15	14	2725	940	1550	2385	1085	1300	626	2411	816	692	692	290	670	650	650	890
	210, 225, 240	580	662	907	1000	1100	1176	26	16	15	14	2725	940	1550	2385	1085	1100	626	2411	816	692	692	290	670	650	650	890
	270	580	662	907	1000	1100	1176	26	16	15	14	2725	940	1550	2385	1085	1100	626	2411	816	692	692	290	670	800	1800	890

*Размеры даны справочно

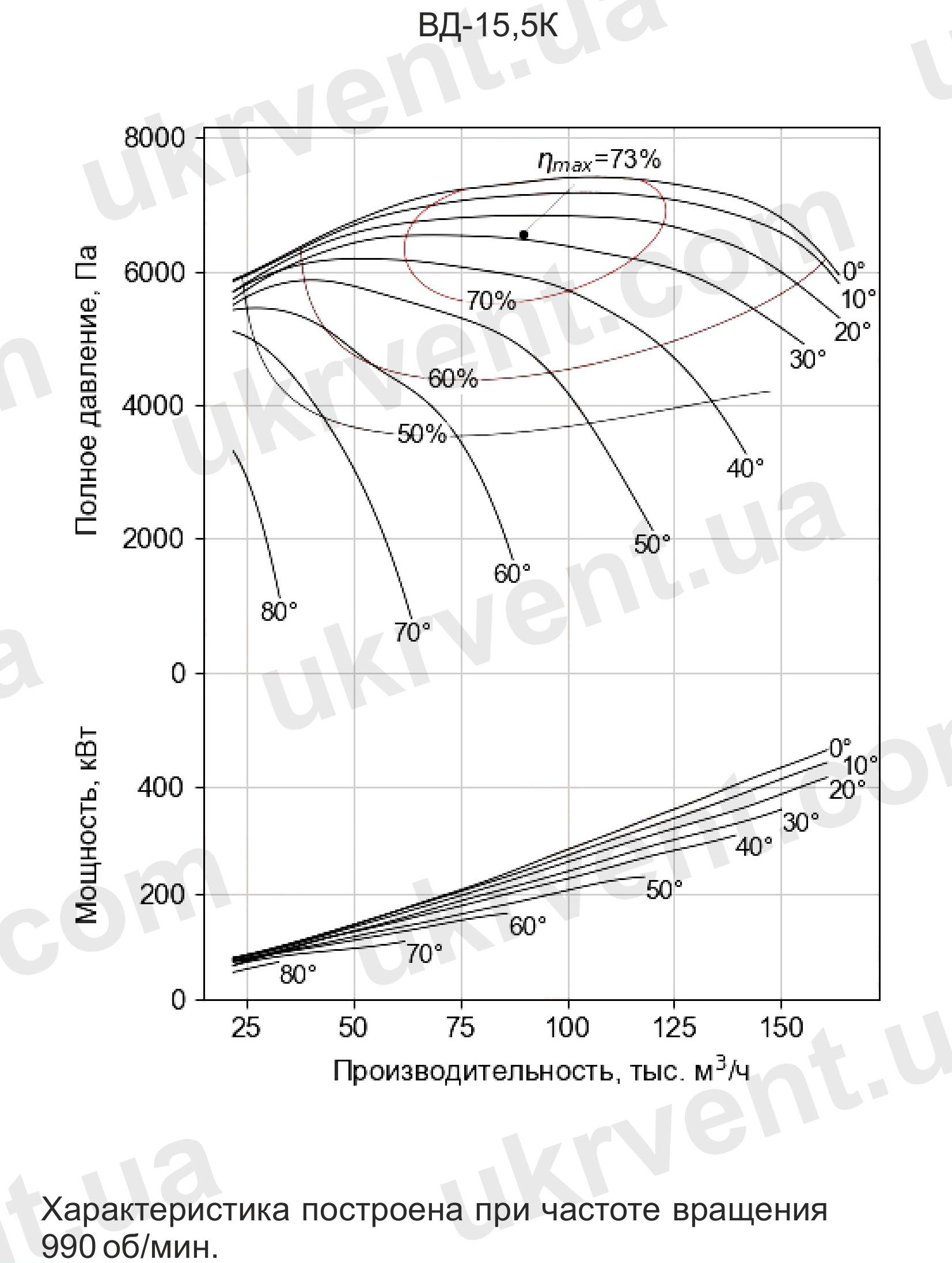

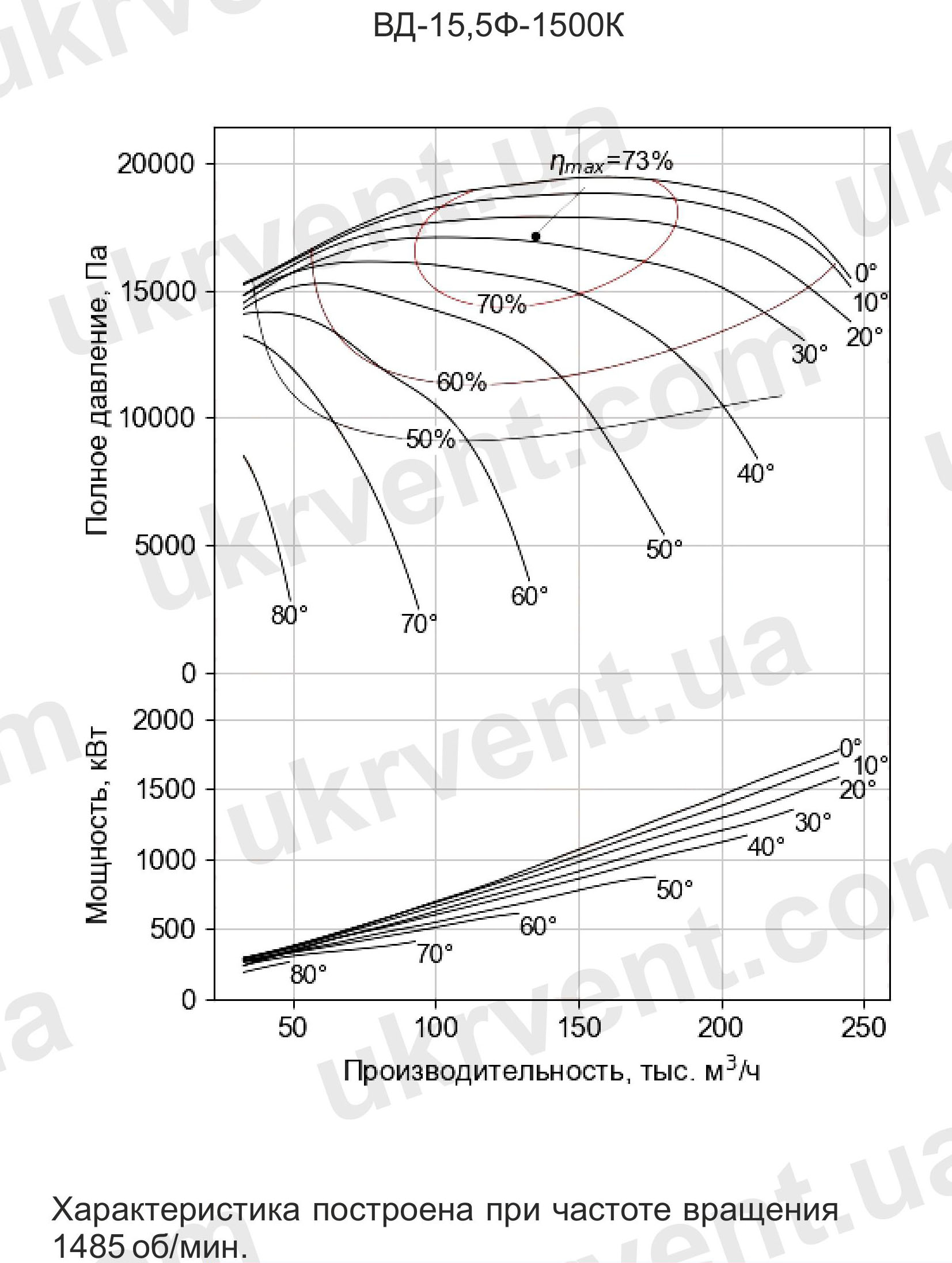

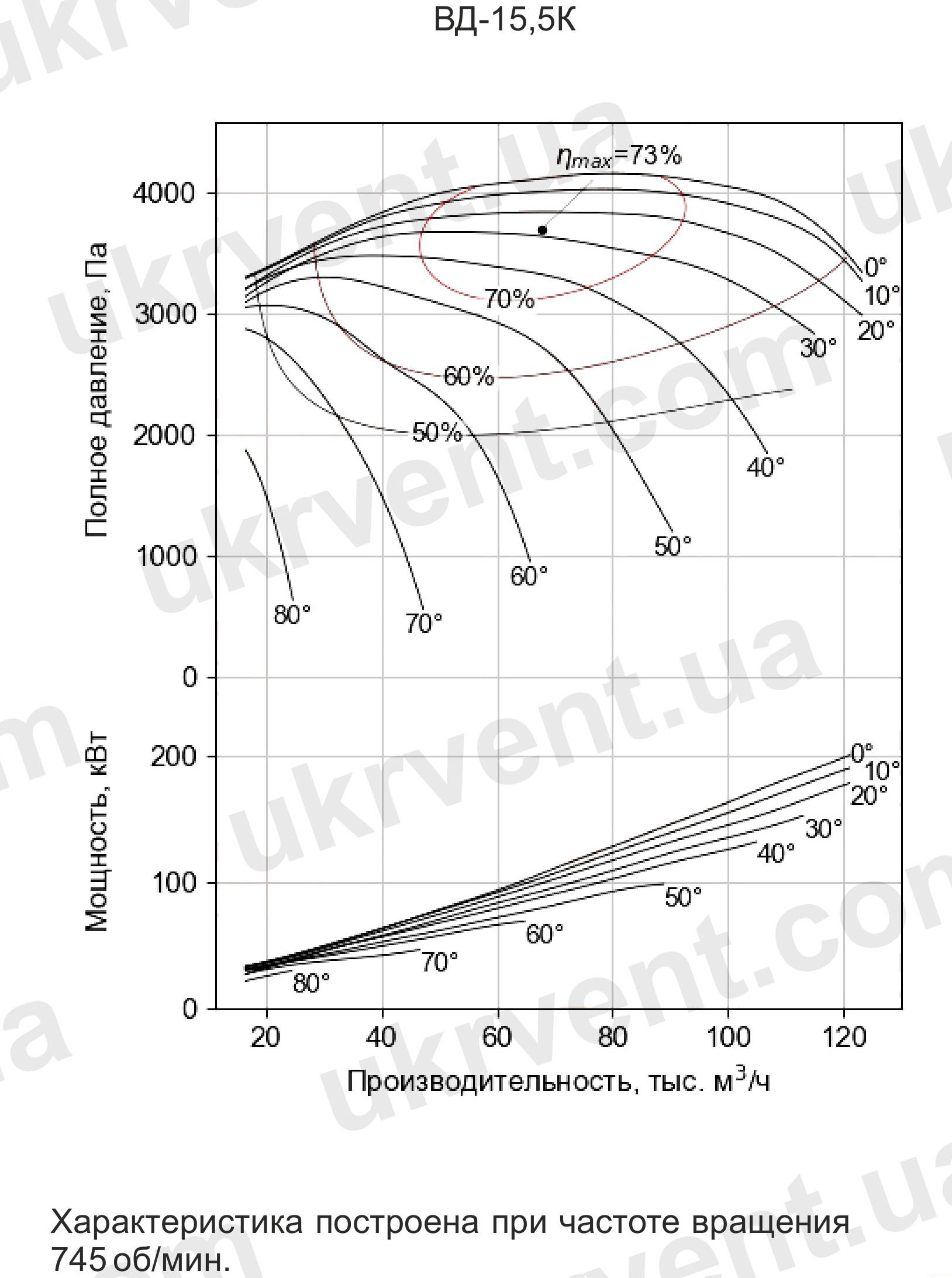

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВД-15,5 и ВД-15,5Ф-1500К

при барометрическом давлении 1013 гПа, температуре 30°С и плотности газов 11,65 кг/м3 на входе в вентилятор
