ДЫМОСОС ДВУХСТОРОННЕГО ВСАСЫВАНИЯ ДН-18х2

Центробежный дымосос двухстороннего всасывания типа ДН-18×2, производимый предприятием Укрвентсистема, представляет собой промышленное оборудование, предназначенное для высокоэффективного удаления дымовых газов от стационарных котлов и технологических установок. Конструкция агрегата соответствует всем требованиям промышленной безопасности, энергоэффективности и долговечности, что делает его оптимальным решением для предприятий энергетической, металлургической, пищевой, химической и других отраслей.

Благодаря своей надёжной конструкции и широкому диапазону рабочих характеристик, дымосос ДН-18×2 нашёл применение в котельных системах с твердотопливными и газомазутными котлами, на теплоэлектростанциях, когенерационных установках, а также в технологических линиях, требующих перемещения неагрессивных газов с небольшой запылённостью. Устройство используется в вентиляционных системах крупных объектов – от производственных зданий до складских комплексов.

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДН18×2

Присоединительные размеры ДН-18×2
Тип машины		Разворот, φск^o– φвк^o				а, мм			а1, мм			а2, мм			аЗ, мм				b, мм			b1, мм			b2, мм		b3, мм			n, мм			n1, мм		S, мм			s1, мм
ДН-18×2		45-135				1800			1900			1980			2072				1050			1166			2440		2910			42			38		18			18
Габаритные размеры дымососа двухстороннего ДН-18×2
Тип машины			Разворот, φскo- φвкo				В, мм			В1, мм			D, мм				н, мм			Н1, мм			Н2, мм			нз, мм			Н4, мм			L, мм				L1, мм
ДН-18×2			45-135				1440			1542			1800				1327			1200			1400			978			800			4880				3960
Установочные размеры ДН-18×2
Тип машины	Разворот, φскo- φвкo			c, мм	с’, мм			с1, мм			с1′, мм			с2, мм		с2′, мм		сЗ, мм			сЗ’, мм			с4, мм		f, мм		f1, мм			f2, мм			f3, мм			f4, мм
ДН-18×2	45-135			2552	2552			–			–			600		600		480			480			430		640		640			–			–			1300

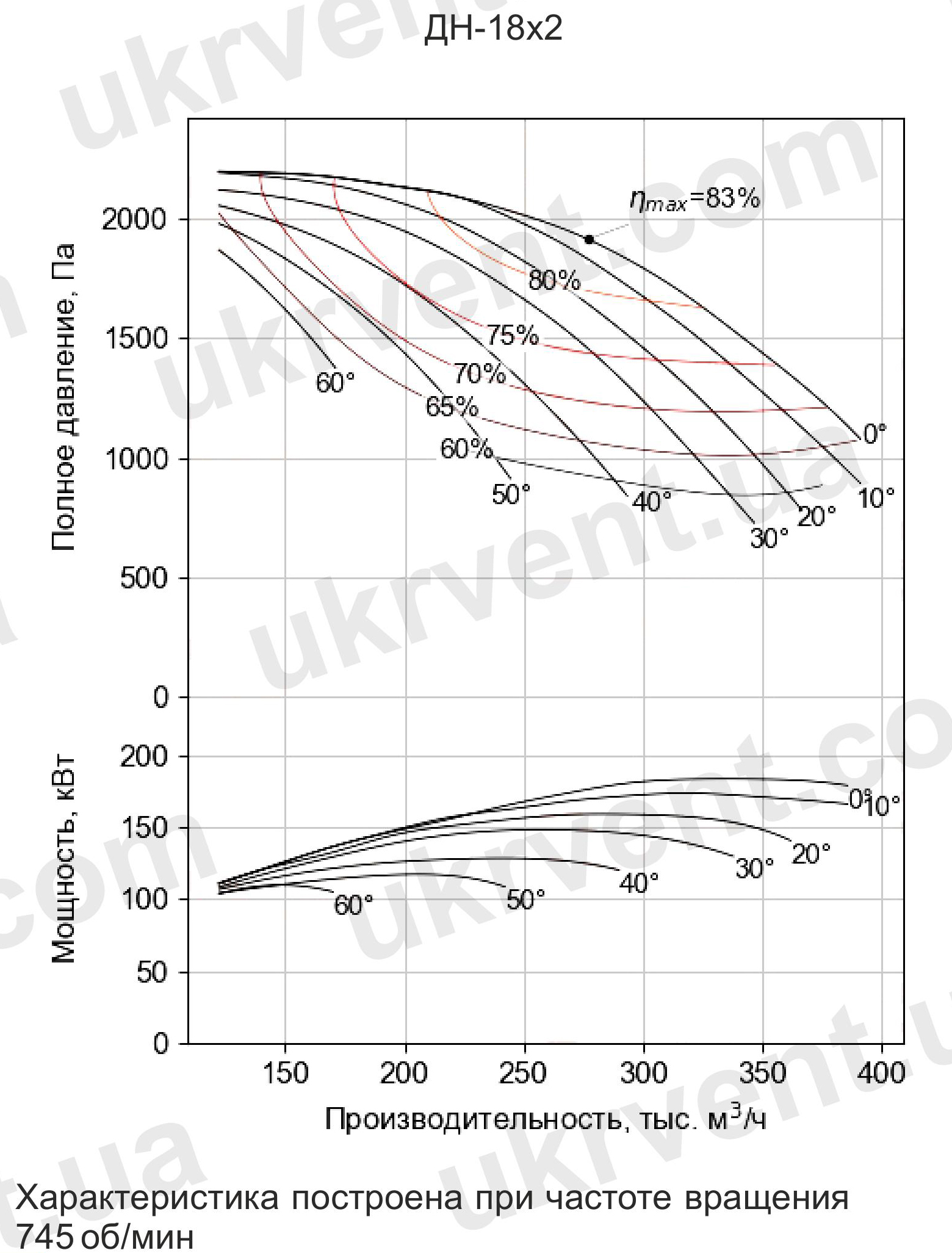

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ ДВУСТОРОННЕГО ВСАСЫВАНИЯ ДН18×2

Номинальные аэродинамические параметры при давлении -1013 гПа, температуре -100°C, плотности газов – 0,946 кг/м³

Тип вентилятора	ДН18×2
Производительность, Q, тыс. м³/ч	277
Полное давление, Pv, Па	1920
Полное давление, Pv, кгс/м	196
Максимальный КПД, ɳmax, %	83
Частота вращения n, об/мин	750
Масса, кг	9132

СХЕМА РАЗВОРОТОВ КАРМАНОВ ДЫМОСОСОВ ДН18×2

Для удобства монтажа улитка дымососа ДН18×2 может переставляться под углами кратными 45°.

СХЕМА РАЗВОРОТОВ СПИРАЛЬНОГО КОРПУСА ДЫМОСОСОВ ДН-18×2

Улитка дымососа может быть правого или левого вращения: дымосос правого вращения ― когда поток газов в улитке движется за часовой стрелкой; дымосос левого вращения ― когда поток газов в улитке движется против часовой стрелки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСА ДН-18X2

Тип исполнения: двустороннее всасывание
Корпус: поворотный спиральный
Лопатки рабочего колеса: назад загнутые
Температура перемещаемых газов: до +250°C
Допустимая запылённость газов: до 2 г/м³
Климатическое исполнение: У, категория размещения 1–4 по ГОСТ 15150-69
Температура запуска: не ниже -30°C

ОСНОВНЫЕ УЗЛЫ КОНСТРУКЦИИ ДН-18X2

Корпус (улитка): Изготовлен из листовой углеродистой стали. Для повышения прочности и термической устойчивости конструкция усилена металлическими рёбрами жёсткости. Внутренняя поверхность имеет износостойкое покрытие или броневые вставки, которые подлежат замене по мере износа. После установки улитка подлежит обязательному утеплению. Конструкция корпуса поворотная, возможна установка под углом с шагом 45°.
Направление вращения: Изделия выпускаются в правом или левом исполнении. Определяется по направлению потока газа в улитке со стороны электродвигателя – по часовой стрелке (правое) или против (левое).
Направляющий аппарат: Устанавливается во всасывающем кармане и регулирует разрежение в топке котлоагрегата. Состоит из подвижных лопаток с диапазоном поворота от 0° до 90°, что позволяет точно настраивать объём поступающего газа.
Рабочее колесо: Сварная конструкция из углеродистой стали с аэродинамически оптимизированными назад загнутыми лопатками. Состоит из ступицы, основного и конического дисков. Обеспечивает высокую производительность при минимальных энергозатратах.
Ходовая часть: Состоит из стального вала, надёжных подшипниковых узлов и упругой муфты. Обеспечивает стабильную работу на протяжении длительного времени при минимальном техническом обслуживании.
Монтажная рама: Сварная конструкция, объединяющая корпус, двигатель и опорные узлы. Предусмотрена для установки на фундамент, соответствующий проектным требованиям котельной установки.

Условия эксплуатации

Дымосос ДН18×2 допускается к эксплуатации как внутри зданий, так и на открытом воздухе в умеренном климате. Подходит для непрерывного режима работы в тяжёлых промышленных условиях. Его можно применять в технологических установках для транспортировки неагрессивных газов, по своим свойствам схожих с продуктами сгорания. Дымосос не предназначен для перемещения агрессивных, взрывоопасных или склонных к налипанию веществ.

Области применения ДН18х2

Котельные установки: удаление продуктов сгорания от котлов средней и высокой мощности.
Энергетика: тепловые электростанции, когенерационные установки.
Металлургия и машиностроение: очистка воздуха от производственных выбросов.
Химическая и пищевая промышленность: перемещение технологических газов.
Общественные и коммерческие здания: системы противодымной вентиляции.

ПРЕИМУЩЕСТВА ДЫМОСОСА ДН-18X2 ОТ УКРВЕНТСИСТЕМЫ

Надёжность: прочная сварная конструкция из износостойкой стали, рассчитанная на длительную эксплуатацию в условиях повышенных температур и запылённости.
Высокая производительность: оптимизированное рабочее колесо и направляющий аппарат обеспечивают стабильную тягу и регулируемое разрежение.
Универсальность: возможность применения в различных технологических линиях и климатических условиях.
Сервисное обслуживание: наличие сменных элементов облегчает текущий ремонт и продлевает срок службы оборудования.
Соответствие ГОСТ: конструкция и исполнение соответствуют требованиям государственных стандартов, включая ГОСТ 15150-69.

Центробежный дымосос ДН-18×2 производства компании Укрвентсистемы — это проверенное решение для промышленных объектов, которым требуется надёжное, энергоэффективное и долговечное оборудование для удаления дымовых и технологических газов. Инженерная точность конструкции, адаптация к сложным условиям эксплуатации и высокая степень надёжности делают ДН-18×2 оптимальным выбором для вашего предприятия.
