ДЫМОСОСЫ ДВУСТОРОННЕГО ВСАСЫВАНИЯ ДА-26Х2МС И ДА-26Х2МI ПРОИЗВОДСТВА УКРВЕНТСИСТЕМЫ

Дымососы двустороннего всасывания ДА-26х2МС и ДА-26х2МI — это высокоэффективные центробежные машины специального назначения, разработанные и изготовленные Укрвентсистемы для эксплуатации в условиях высокотемпературных и запылённых газовых потоков. Оборудование предназначено для удаления дымовых газов от вращающихся печей алюминиевой промышленности, а также для охлаждения агломерата в чаевых охладителях аглофабрик.

Благодаря высокой надёжности, адаптированности к агрессивной среде и конструктивной эффективности, данные дымососы входят в перечень ключевого оборудования металлургических и перерабатывающих предприятий.

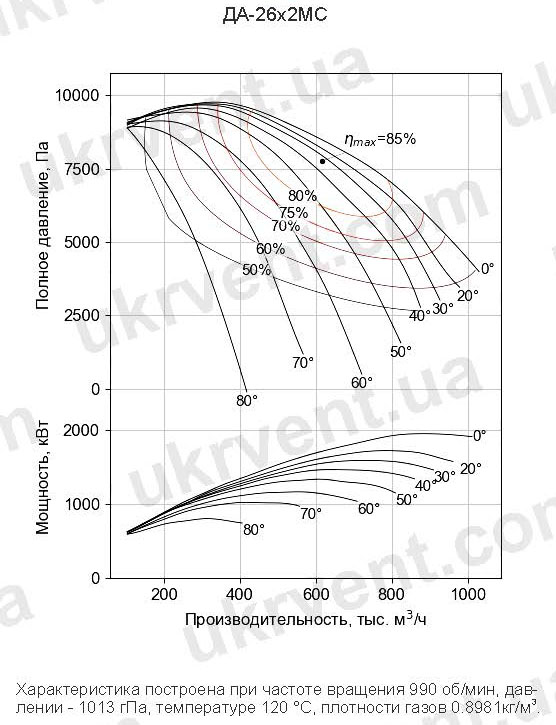

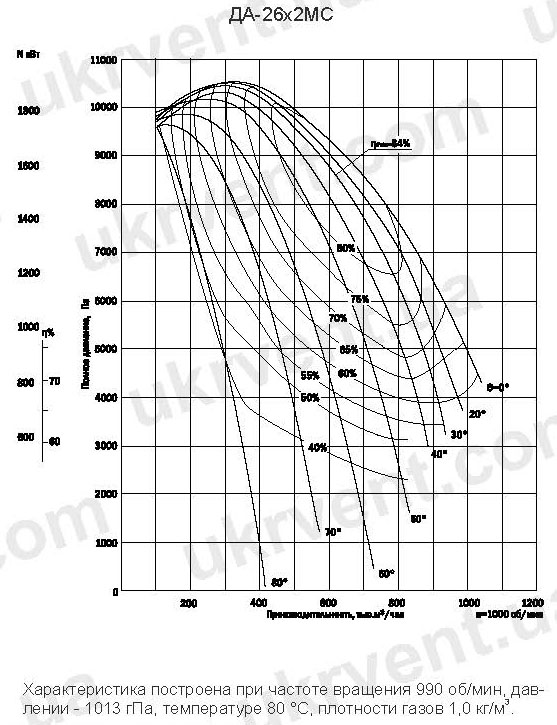

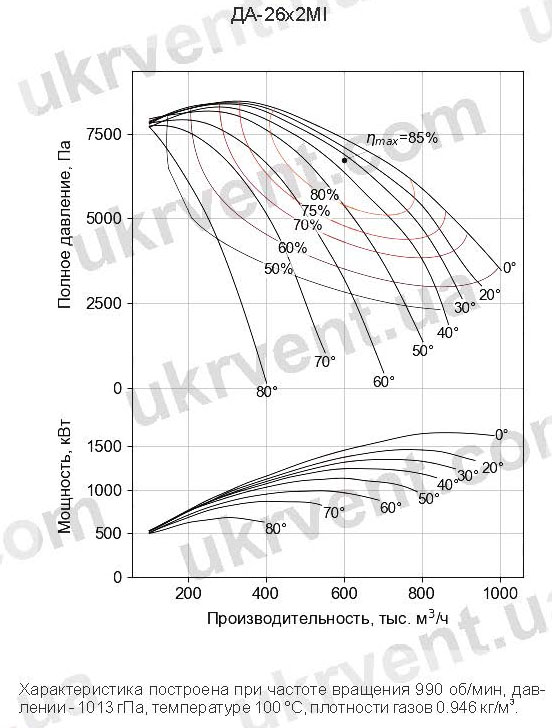

Аэродинамические характеристики

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ДА-26х2МС и ДА-26х2МI

ДА-26х2МС и ДА-26х2МI являются модификациями дымососов двустороннего всасывания (ДАх2) и спроектированы для следующих промышленных задач:
ДАх2 М — модернизированный дымосос с улучшенными аэродинамическими характеристиками и оптимизированной конструкцией.
ДАх2 С – специальная модификация лопатки.

Каждый агрегат разрабатывается с учётом технологических нагрузок, характера среды и требований к устойчивости конструкции при длительной работе при температуре до 200 °C.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

Модели ДА-26х2МС и ДА-26х2МI относятся к модернизированной серии ДАх2М, обладающей улучшенными аэродинамическими характеристиками и высокой эксплуатационной надёжностью. Основные конструктивные отличия включают:

Рабочее колесо оптимизированное;
Двустороннее всасывание, обеспечивающее равномерное распределение потока и снижение осевых нагрузок на вал;
Специальная форма лопаток (в модификации С), разработанная для стабильной работы при высоких концентрациях пыли и продуктов сгорания;
Сварной корпус повышенной жёсткости, рассчитанный на длительную эксплуатацию при вибрационных и тепловых нагрузках;
КПД до 85%, что обеспечивает экономичное энергопотребление при высокой производительности.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДА-20х2УК и ДА-26х2МС(МI)

	ДА-26х2МС	ДА-26х2МС	ДА-26х2МI
Температура среды, °С	80	120	100
Производительность, Q, тыс. м³/ч	620	620	600
Полное давление, Pv, Па	8500	7635	6735
Полное давление, Pv, кгс/м²	866	779	687
Максимальный КПД, nmax, %	84	85	85
Максимальная температура среды, °С	200	200	200
Частота вращения n, об/мин	1000	1000	1000
Масса, кг	27683	27683	27341

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ВЕНТИЛЯТОРОВ И ДЫМОСОСОВ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ ДА-26х2МС и ДА-26х2МI*

Исполнение 6

Группа присоединительных размеров, мм

Тип машины	Разворот , φск°-φвк°	a	a1	a2	a3	b	b1	b2	b3	n	n1	s	s1
ДА-26х2МС	45-150	1930	2058	1820	1950	1300	1410	3900	4020	26	40	22	22
ДА-26х2МI	45-135	1930	2058	1820	1950	1300	1410	3900	4020	26	40	22	24

*Размеры даны справочно

Группа габаритных размеров, мм

Тип машины	Разворот , φск°-φвк°	B	B1	D	H	H1	H2	H3	H4	L	L1
ДА-26х2МС	45-150	1950	2780	2600	1800	980	980	1790	980	5200	3778
ДА-26х2МI	45-135	1950	2782	2470	1800	980	980	1785	980	5200	3778

*Размеры даны справочно

Группа установочных размеров, мм

Тип машины	Разворот , φск°-φвк°	c	c’	c1	c1′	c2	c2′	c3	c3′	c4	f	f1	f2	f3	f4
ДА-26х2МС	45-150	2680	1700	354	1039	–	–	826	631	420	1900	2420	1320	2800	1300
ДА-26х2МI	45-135	2380	1700	273	884	–	–	826	631	420	1900	2420	1310	2800	1300

*Размеры даны справочно

Завод Укрвентсистемы — один из ведущих производителей вентиляторов и дымососов. Предприятие осуществляет полный цикл производства: от проектирования до изготовления.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ДА-26Х2МС И ДА-26Х2МI

Повышенная устойчивость к абразивному износу;
Надёжная работа в условиях запылённой среды;
Высокая энергетическая эффективность;
Простота в техническом обслуживании.

Дымососы ДА-26х2МС и ДА-26х2МI — это проверенные решения для промышленных предприятий, работающих с агрессивной средой, высокой температурой и требующих надёжной и устойчивой тяговой силы.
