Вентилятор дутьевой дымосос ВДН-31,5К производства Укрвентсистемы представляет собой центробежную тягодутьевую машину одностороннего всасывания, специально разработанную для работы в составе котельных агрегатов и технологических установок, требующих создания принудительной тяги или подачи воздуха. Основная задача оборудования — нагнетание воздуха в топки стационарных паровых котлов, а также удаление продуктов сгорания топлива.

ВДН-31,5К успешно эксплуатируется на теплоэлектростанциях, промышленных линиях и котельных установках. Также возможна интеграция вентилятора в вентиляционные и кондиционирующие системы производственных помещений при соблюдении условий эксплуатации.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Модель ВДН-31,5К сконструирована с учетом повышенных требований к надежности, виброустойчивости и ресурсу эксплуатации. Вентилятор выполнен в 3-м конструктивном исполнении, при котором рабочее колесо установлено на промежуточный вал и соединено с валом электродвигателя через муфту. Такой подход позволяет разгрузить вал электродвигателя от радиальных нагрузок и продлить срок службы агрегата в целом.

Основные узлы вентилятора:

Рабочее колесо — сварная конструкция, состоящая из ступицы и крыльчатки.
Ходовая часть — промежуточный вал, подшипниковые узлы, муфта.
Улитка — сварная, из профильной и листовой стали, с оребрением торцевых стенок.
Всасывающая воронка и направляющий аппарат — для формирования потока.
Рама ходовой части — обеспечивает жесткость конструкции.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Вентиляторы ВДН-31,5К предназначены для непрерывной работы как внутри помещений, так и на открытом воздухе (под навесом). Они соответствуют условиям эксплуатации по ГОСТ 15150-69 для умеренного (У) и тропического (Т) климата 2 категории размещения.

Допустимые параметры среды:

Температура перемещаемого воздуха: от -30°C до +80°C (до +100°C кратковременно).

Возможна работа с неагрессивными газами и в агрессивной среде при условии соответствующего материала проточной части.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВДН-31,5К

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 30ºС, плотности газов 1,165 кг/м³

Тип вентилятора	Производительность, Q, тыс. м³/ч	Полное давление, Pv, Па	Полное давление, Pv , кгс/м²	Максимальный КПД, ηmax, %	Частота вращения n, об/мин	Масса, кг
ВДН-31,5К	300	6 060	618	85	600	11 650
ВДН-31,5К	376	9 500	968	85	750	11 650

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ВЕНТИЛЯТОРА ВДН-31,5К

Тип машины	Разворот, φск°	a	a1	b	b1	d	d1	n	n1	s	s1	B	B1	D	H	H1	H2	H3	L	L1	c	c1	c2	c3	f	f1	f2
ВДН-31,5К	0	1148	1280	1539	1673	2020	2110	24	24	22	19	5160	2002	3160	4725	2156	1350	830	3892	1188	1898	1898	98	1300	1400	1400	1150
	75	1148	1280	1539	1673	2020	2110	24	24	22	19	5160	2002	3160	4725	2156	280	830	3892	1188	1000	1000	547	1300	3050	2450	1150
	90	1148	1280	1539	1673	2020	2110	24	24	22	19	5160	2002	3160	4725	2156	840	830	3892	1188	1000	1000	547	1300	2825	2300	1150

*Размеры даны справочно

ВАРИАНТЫ ИСПОЛНЕНИЯ И МОДИФИКАЦИИ

Вентиляторы ВДН-31,5К выпускаются в нескольких модификациях в зависимости от назначения:

ВДН-К — с улучшенным подшипниковым узлом, двухопорная конструкция.

Изготавливаются из:

Стандартной углеродистой стали;
Коррозионно-стойких марок нержавеющей стали;
Разнородных металлов — для взрывозащищённого исполнения.

НАПРАВЛЕНИЕ ВРАЩЕНИЯ И ПОВОРОТ КОРПУСА

ВДН-31,5К может быть выполнен как в правом, так и в левом исполнении:

Правое — улитка направлена по часовой стрелке;
Левое — улитка направлена против часовой стрелки.

Конструкция корпуса допускает поворот улитки в диапазоне от 0° до 270° с шагом 15°. Это позволяет максимально адаптировать монтаж вентилятора под условия объекта и облегчает установку воздуховодов.

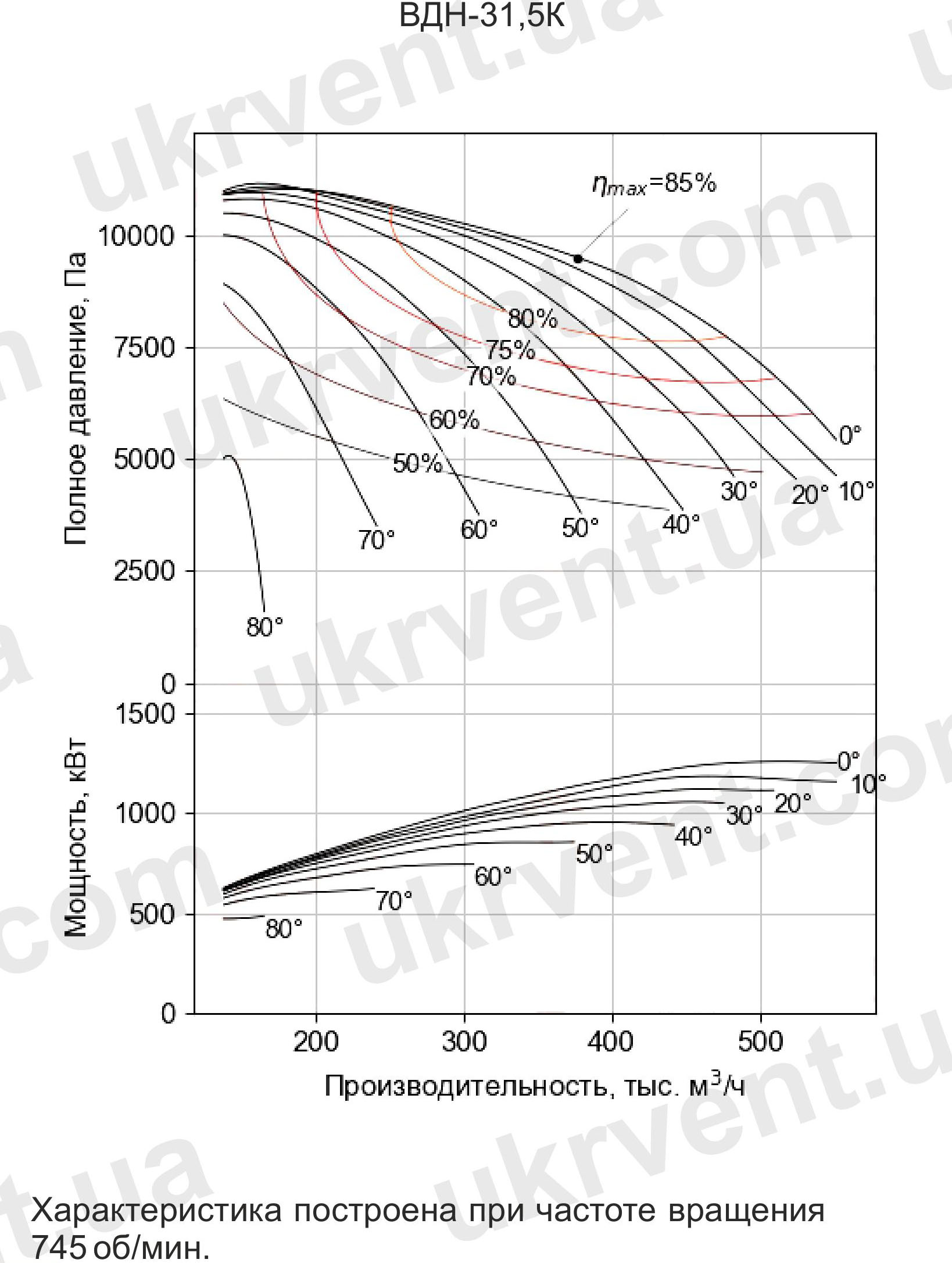

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 30°С и плотности газов 11,65 кг/м3 на входе в вентилятор

ПРЕИМУЩЕСТВА ПРИМЕНЕНИЯ ВДН-31,5К

Повышенная надежность при длительной эксплуатации;
Модульная конструкция — упрощённый монтаж и техобслуживание;
Универсальность применения — от котельных до промышленных установок;
Оптимизированные аэродинамические характеристики;
Высокий КПД и производительность при минимальных энергозатратах.

Завод “Укрвентсистемы” является ведущим производителем промышленного вентиляционного оборудования. Вся продукция соответствует стандартам качества и проходит многоэтапный контроль. Вентиляторы ВДН-31,5К спроектированы для работы в самых тяжелых условиях, обеспечивая стабильную производительность на протяжении всего срока службы.

Ищете надежный и мощный дутьевой дымосос? Вентилятор ВДН-31,5К от Укрвентсистемы — это проверенное решение для вашего производства. Заказывайте промышленное оборудование у производителя — с гарантией, технической поддержкой и доставкой.
