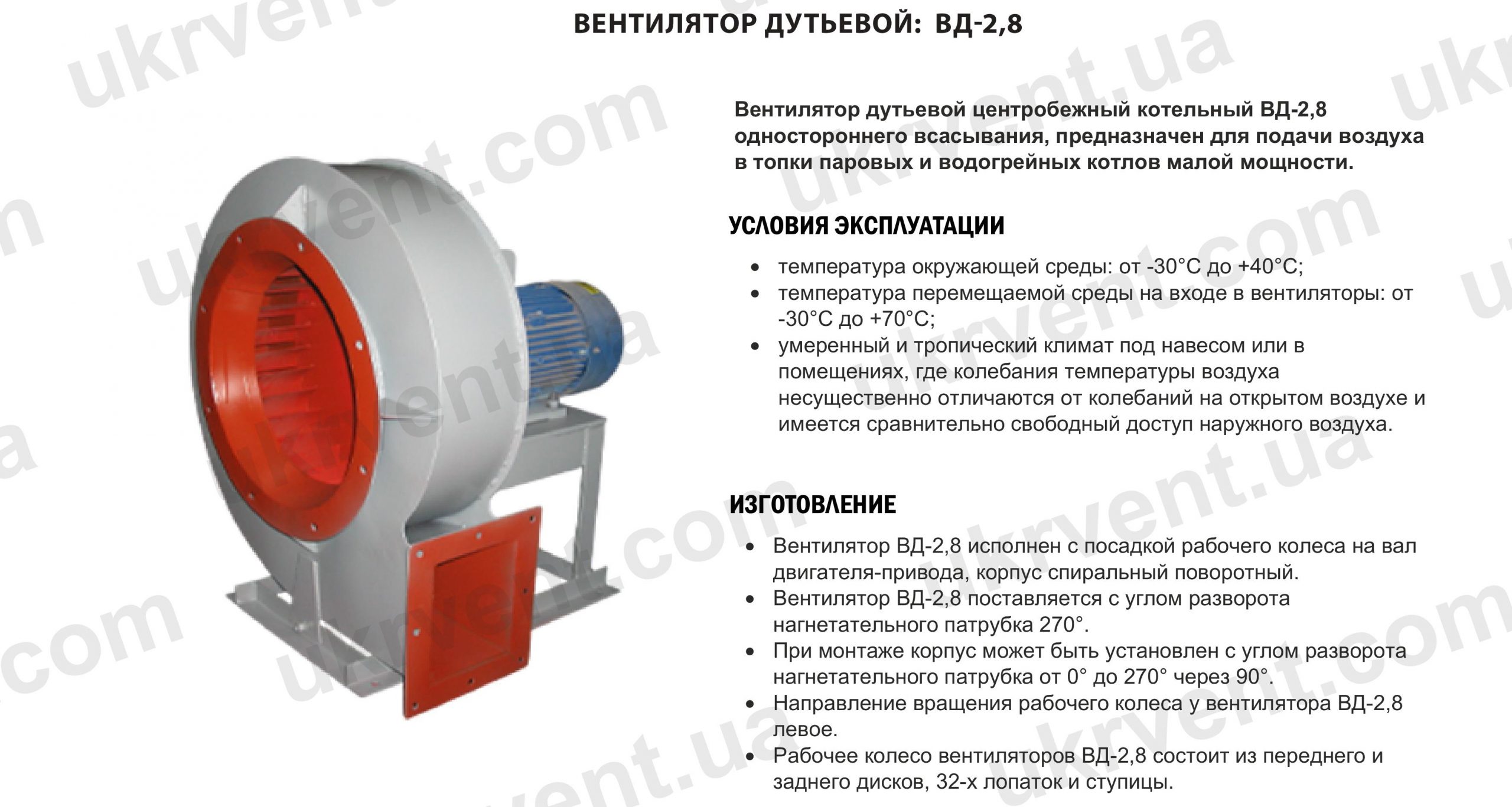

ВЕНТИЛЯТОР ДУТЬЕВОЙ ВД-2,8 С ДВИГАТЕЛЯМИ 3,0/1500  И 7,5/3000

Вентилятор дутьевой центробежный котельный ВД-2,8 одностороннего всасывания предназначен для подачи воздуха в топки паровых и водонагревательных котлов малой мощности. Продукция компании «Укрвентсистемы» зарекомендовала себя как надёжное и эффективное техническое решение для систем отопления и технологических установок. Конструкторский подход при разработке агрегата обеспечивает высокую эксплуатационную надёжность и долговечность оборудования.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРА ДУТЬЕВОГО ВД-2,8

Проектирование вентилятора ВД-2,8 выполнено с расчётом на эксплуатацию в условиях умеренного (У) и тропического (Т) климата второй и третьей категории размещения по ГОСТ 15150. Допускается использование агрегата в условиях умеренного климата первой категории при условии обеспечения защиты электродвигателя от атмосферных воздействий. Рабочие параметры следующие:

• Температура окружающей среды: от -30°С до +40°С
• Температура перемещаемой среды: от -30°С до +70°С

Вентиляторы ВД-2,8 эксплуатируются в условиях умеренного (У) и тропического (Т) климата второй и третьей категории размещения по ГОСТ 15150. При обеспечении защиты двигателя от атмосферных воздействий допускается использование вентиляторов в условиях умеренного климата первой категории размещения.

В помещениях, где колебания температуры воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха

Температура перемещаемых газов не выше 200°С с запыленностью не более 2г/м³

Допускается комплектация двигателями других серий, соответствующих по мощности, частоте вращения и напряжению. Допускается комплектация двигателями большей мощности при той же частоте вращения колеса, аэродинамические характеристики при этом не меняются.

КОНСТРУКЦИЯ И ИЗГОТОВЛЕНИЕ ВЕНТИЛЯТОРА ДУТЬЕВОГО ВД-2,8

Агрегат ВД-2,8 изготавливается с использованием современных технологий и материалов.

• Корпус (улитка): спиральный поворотны, обеспечивает высокую прочность и надёжность при длительной эксплуатации. При монтаже корпус может быть установлен с углом разворота нагнетательного патрубка от 0° до 270° через 90° .
• Рабочее колесо: состоит из переднего и заднего дисков, 32 лопаток и центральной ступицы. Колесо монтируется непосредственно на вал двигателя-привода, что исключает механические потери и способствует равномерному распределению воздушного потока. Направление вращения рабочего колеса у вентилятора ВД-2,8 левое. Левым считается направление вращение рабочего колеса вентилятора против направления движения часовой стрелки, если смотреть на вентилятор со стороны электродвигателя.
• Всасывающий патрубок: крепится к передней части корпуса, выполняет роль входного канала для воздуха, обеспечивая минимальные потери напора.
• Электродвигатель-привод: универсальный по применению, допускается комплектация двигателями различных серий. В производстве возможна комплектация как двигателями с частотой вращения 3000 об/мин, так и с 1500 об/мин. При использовании двигателя с большей мощностью сохраняются неизменными аэродинамические характеристики рабочего колеса.
• Дополнительные узлы: по отдельному договору с заказчиком вентилятор может поставляться с всасывающим карманом, оснащённым лопастным направляющим аппаратом, который изменяет направление потока воздуха на 90° для стабилизации и повышения КПД агрегата.

РЕГУЛИРОВАНИЕ И МОНТАЖ ВД-2,8

При монтаже корпус устройства допускает установку с углом разворота нагнетательного патрубка от 0° до 270° с шагом 90°, что обеспечивает гибкость подключения агрегата к системам котельного оборудования. Такое решение позволяет адаптировать установку под конкретные технологические задачи и условия эксплуатации.

ПРИНЦИП РАБОТЫ ДЫМОСОСА ВД-2,8

Принцип работы вентилятора ВД-2,8 основан на создании центробежной силы при вращении рабочего колеса, что приводит к эффективному засасыванию и нагнетанию воздуха в систему. При этом конструкция корпуса и точная балансировка рабочего колеса позволяют минимизировать вибрации и шумовые характеристики агрегата.

Принцип работы и преимущества

• Универсальность: Возможность комплектации двигателями с частотой вращения 3000 и 1500 об/мин даёт возможность выбора оптимального варианта под конкретные условия эксплуатации.
• Эффективность: Надёжное распределение воздушного потока и возможность регулирования производительности способствуют стабильной работе котлов малой мощности.
• Гибкость установки: Регулируемый угол разворота нагнетательного патрубка позволяет легко интегрировать агрегат в уже существующие системы отопления и технологического обеспечения.
• Адаптивность: Применение агрегата в широком температурном диапазоне и при различных условиях окружающей среды делает его оптимальным решением для работы в различных климатических зонах.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРА ДУТЬЕВОГО ЦЕНТРОБЕЖНОГО ВД №2,8

• Высокотехнологичное решение: Вентилятор дутьевой ВД-2,8 от «Укрвентсистемы» создан с использованием современных материалов и технологий, что обеспечивает высокую надёжность и долговечность агрегата.
• Универсальность в комплектации: Возможность выбора между двигателями с частотой вращения 3000 и 1500 об/мин позволяет подобрать оптимальный вариант для конкретных условий эксплуатации.
• Гибкость установки: Регулируемый угол разворота нагнетательного патрубка (от 0° до 270° с шагом 90°) обеспечивает лёгкую интеграцию в существующие системы отопления и технологического обеспечения.
• Эффективность работы: Точная балансировка рабочего колеса, адаптивность к широкому диапазону температур и возможность регулирования производительности способствуют стабильной и эффективной работе котлов малой мощности.
• Конкурентоспособность: Современный инженерный подход и строгое соблюдение стандартов гарантируют, что агрегат отвечает самым высоким требованиям машиностроительной отрасли и является оптимальным выбором для промышленных установок.

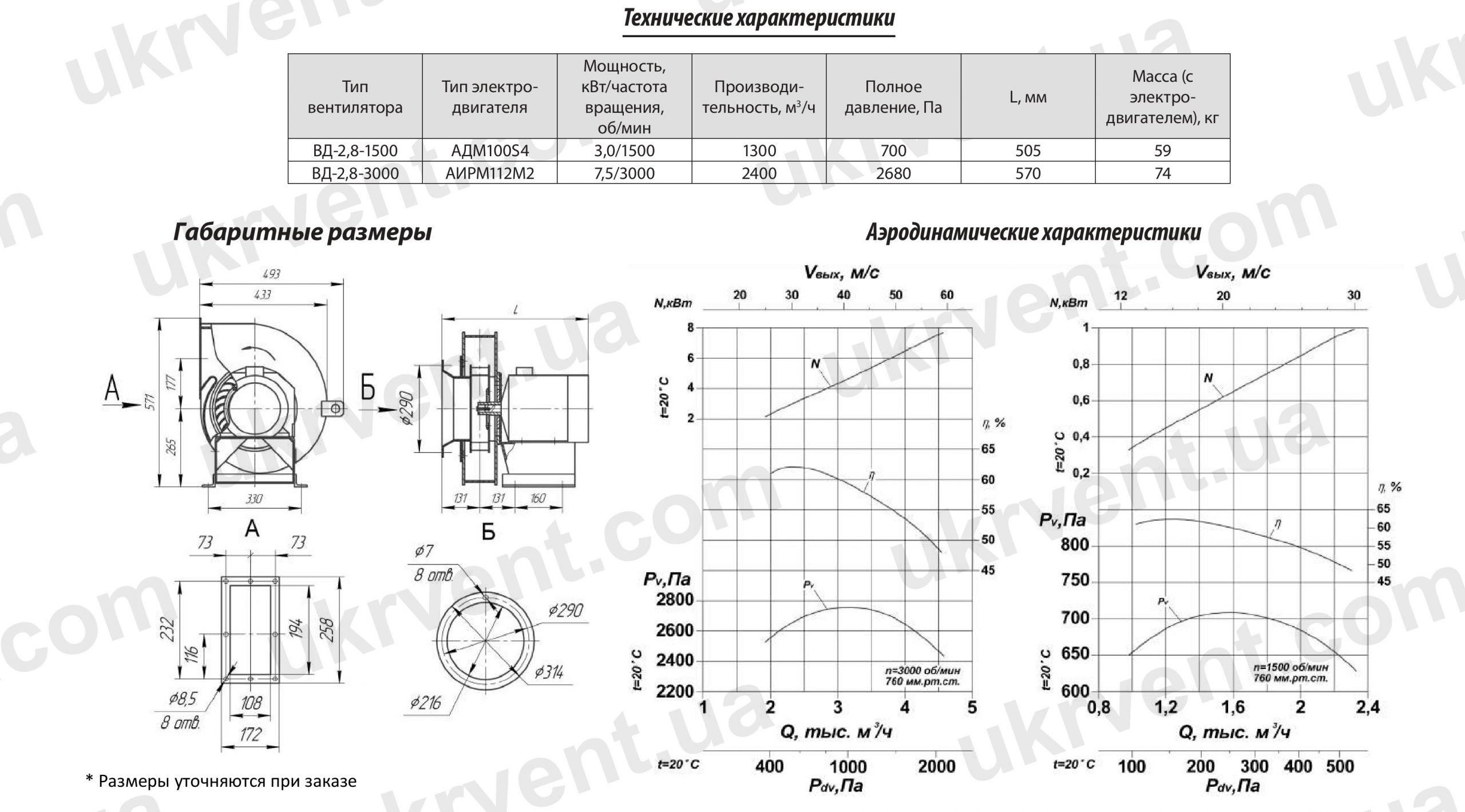

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ДУТЬЕВОГО ВД-2,8

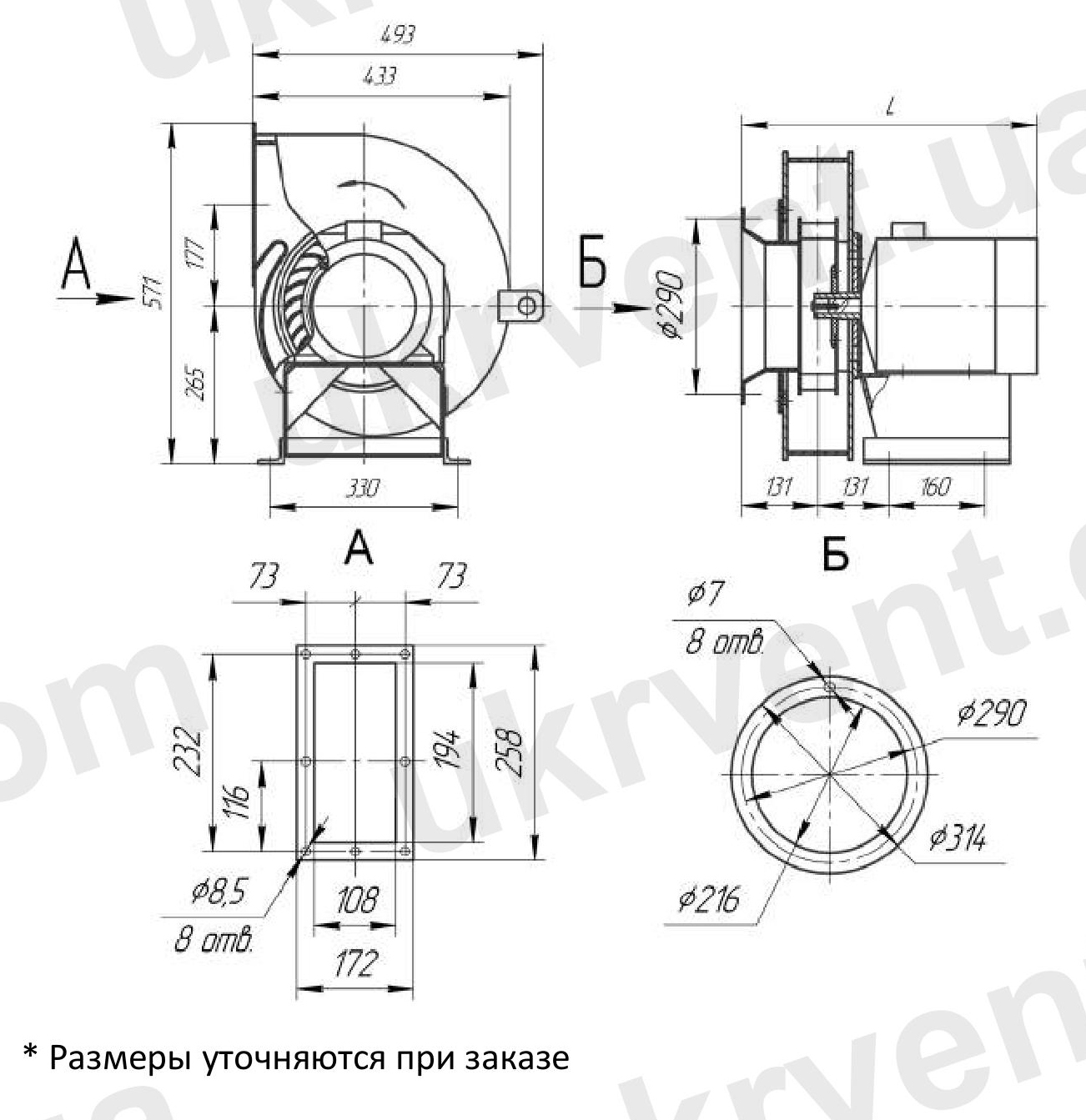

ГАБАРИТНЫЕ РАЗМЕРЫ ВЕНТИЛЯТОРА ДУТЬЕВОГО ВД2,8

* Размеры уточняются при заказе

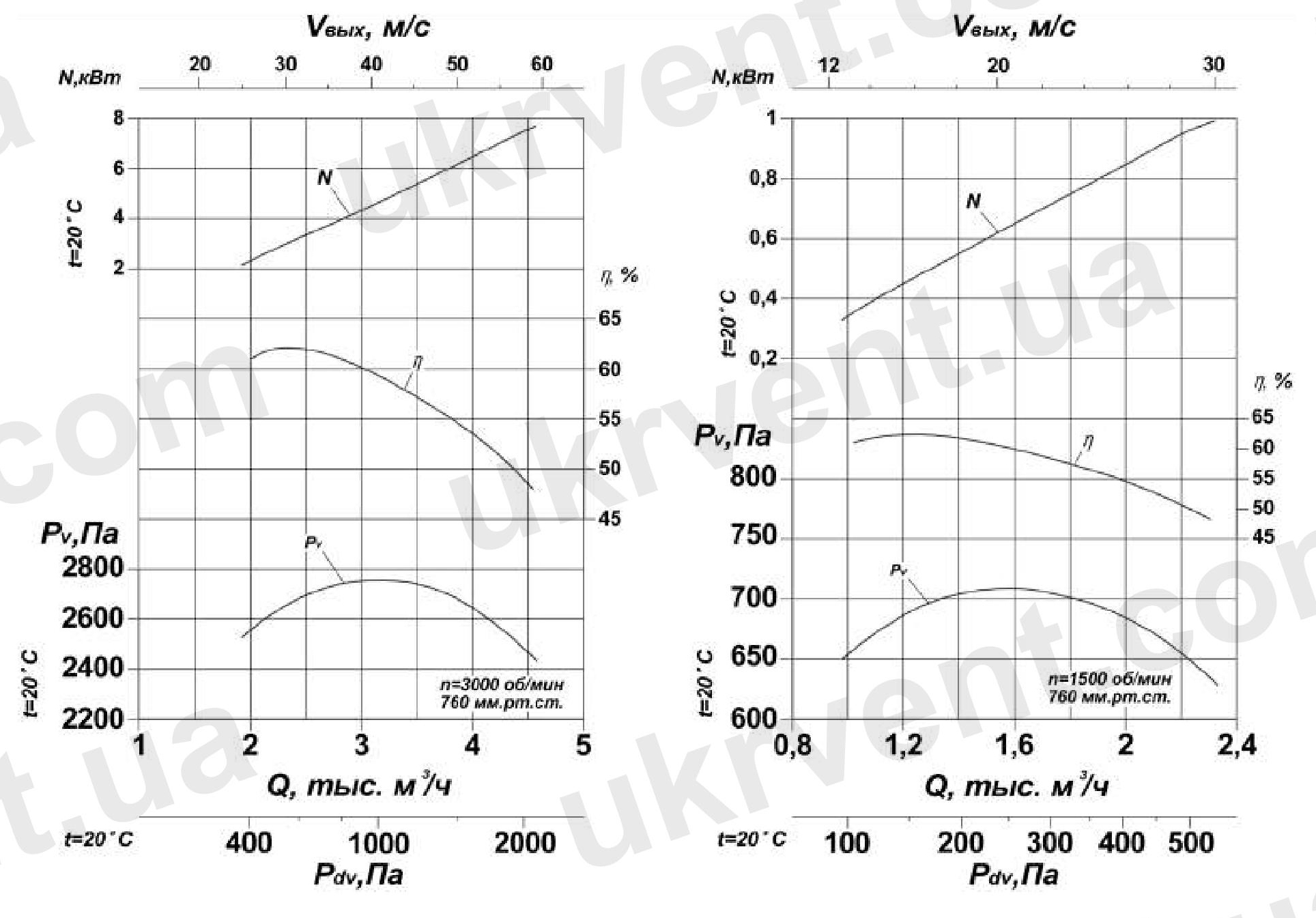

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВД №2,8
