Дымососы серии ДА-20х2УК — это промышленное оборудование специального назначения, предназначенное для перемещения запылённых дымовых газов с температурой до 250 °C. Конструкция разработана для эксплуатации в тяжёлых условиях алюминиевой промышленности и металлургического производства, в частности — для отвода отходящих газов от вращающихся печей, а также для охлаждения агломерата в чаевых охладителях аглофабрик.

ДА-20Х2УК НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Дымосос ДА-20х2УК (двустороннего всасывания, исполнение унифицированное) применяется для работы в технологических линиях с высокими нагрузками. Устройство обеспечивает эффективную и стабильную работу в условиях повышенной запылённости среды и высокой температуры газов, в том числе содержащих агрессивные включения.

Дымососы типа ДАх2 конструктивно адаптированы под следующие задачи:

• удаление горячих дымовых газов от вращающихся печей при производстве алюминия;
• охлаждение агломерата в чаевых охладителях агломерационных фабрик;
• применение в системах промышленной вентиляции, где требуется высокая производительность и устойчивость к абразивному износу.

Модель ДА-20х2УК относится к категории специального оборудования с расширенным ресурсом и увеличенной ремонтопригодностью.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ДЫМОСОСА ДА-20Х2УК

Основные характеристики:

• Тип всасывания — двустороннее;
• Максимальная температура рабочей среды — до +250 °C;
• Максимальный КПД — 71%;

Двухстороннее всасывание позволяет повысить подачу воздуха при сохранении компактных габаритов. Симметричное нагнетание снижает нагрузку на вал и увеличивает срок службы узлов вращения.

МОДИФИКАЦИИ И ИСПОЛНЕНИЯ

• ДА-20х2У — базовая унифицированная версия с возможностью индивидуального дооснащения;
• ДА-20х2К — модификация с подшипниковыми узлами на консистентной смазке, обеспечивающая минимальное техническое обслуживание и повышенный ресурс эксплуатации.

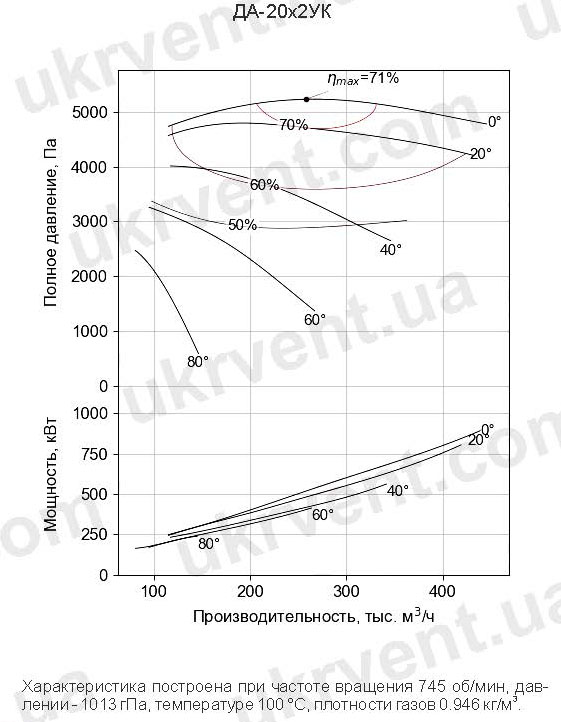

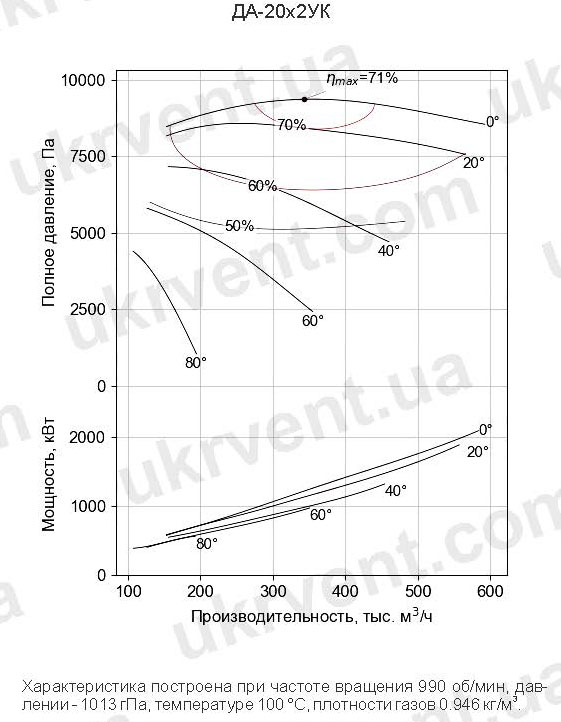

Аэродинамические характеристики

ПРЕИМУЩЕСТВА ДЫМОСОСОВ ДА-20Х2УК

• Повышенная термостойкость до 250 °C;
• Высокий КПД (до 71 %) позволяет снизить энергозатраты в процессе эксплуатации;
• Конструктивная жёсткость и точность балансировки исключают вибрационные перегрузки;
• Возможность адаптации под различные схемы вентиляции и газоотвода;
• Подходит для эксплуатации в условиях агрессивных производств: металлургия, алюминиевая промышленность, агломерационные установки.

Дымососы ДА-20х2УК изготавливаются компанией Укрвентсистемы — ведущим отечественным производителем тяжёлого вентиляционного оборудования для промышленных предприятий. Оборудование проектируется с учётом требований ГОСТ и ТУ, используется на предприятиях тяжёлой и цветной металлургии, химической и цементной промышленности.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДА-20х2УК

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ВЕНТИЛЯТОРОВ И ДЫМОСОСОВ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ ДА-20Х2УК*

Исполнение 6

Группа присоединительных размеров, мм

*Размеры даны

справочно Группа габаритных размеров, мм

*Размеры даны справочно

Группа установочных размеров, мм

*Размеры даны справочно
