Центробежные дымососы ДН-22К, ДН-22КГМ, ДН-22К-1000 и ДН-22ПК

ДЫМОСОСЫ ЦЕНТРОБЕЖНЫЕ ОДНОСТОРОННЕГО ВСАСЫВАНИЯ ДН-22К ДН-22КГМ ДН-22К-1000 ДН-22ПК

Дымососы ДН

Дымососы ДН НЖ

Вентиляторы ВДН

Вентиляторы ВДН НЖ

Центробежные дымососы одностороннего всасывания серии ДН-22К, ДН-22КГМ, ДН-22К-1000 и ДН-22ПК, производства УКРВЕНТСИСТЕМЫ, предназначены для эффективного удаления дымовых газов из топок стационарных паровых котлов на твердом, жидком или газообразном топливе с паропроизводительностью от 120 до 320 т/ч. Оборудование адаптировано для работы с газами, очищенными до остаточной запылённости не более 2 г/м³, и может применяться в технологических установках для транспортировки неагрессивных сред, по составу аналогичных золе дымовых газов.

ИНДЕКСЫ И НАЗНАЧЕНИЕ ДЫМОСОСОВ ДН-22К ДН-22КГМ ДН-22К-1000 ДН-22ПК

ДН-К – дымососы укомплектованные современными подшипниковыми узлами на консистентной смазке.
ДН-ГМ – газомазутный. Буквы ГМ вводятся в обозначение дымососа, применяется для котлов, работающих на жидком или газовом топливе, где отсутствуют абразивные частицы в откачиваемой среде.

ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ДН-22К ДН-22КГМ ДН-22К-1000 ДН-22ПК

Конструкция всех моделей включает:

рабочее колесо с назад загнутыми лопатками;
спиральный поворотный корпус (улитка), обеспечивающий адаптацию к монтажной схеме (угол выхлопа от 0° до 270° с шагом 15°);
осевой направляющий аппарат;
всасывающая воронка;
установочная рама с возможностью крепления к фундаменту.

Все элементы изготавливаются с учётом требований к механической прочности, герметичности и температурной стойкости.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Дымососы ДН-22 могут эксплуатироваться:

при температуре окружающего воздуха от -30°C до +40°C;
в климатических исполнениях У1, У2, У3;
при температуре дымовых газов на входе до +250°C (в стандартной версии);
в условиях повышенной температуры (до +400°C) — при изготовлении из нержавеющей или высоколегированной стали (по заказу);
на объектах с повышенными требованиями к запылённости, при остаточной концентрации твёрдых частиц не более 2 г/м³.

КОНСТРУКТИВНЫЕ СХЕМЫ И ИСПОЛНЕНИЕ ДН-22К ДН-22КГМ ДН-22К-1000 ДН-22ПК

Исполнение 3 — рабочее колесо насажено на промежуточный вал, соединённый с валом электродвигателя через муфту. Эта конструкция обеспечивает надёжную работу при температурах до 400°C, снижая тепловое воздействие на подшипниковые узлы.

Варианты разворота улитки — правая и левая спираль в зависимости от направления вращения (по/против часовой стрелки со стороны электродвигателя), с кратностью регулировки 15°.

МАТЕРИАЛЫ И ИСПОЛНЕНИЕ

Углеродистая сталь — стандартный материал, допустимая температура газа до +200°C (250°C).
Нержавеющая сталь — повышенная коррозионная стойкость и термостойкость до +400°C.
Высоколегированная сталь — специализированное исполнение для агрессивных сред и высоких температур (до +400°C).

Все материалы проходят заводской контроль качества, сертифицированы и соответствуют нормам ГОСТ и ТУ.

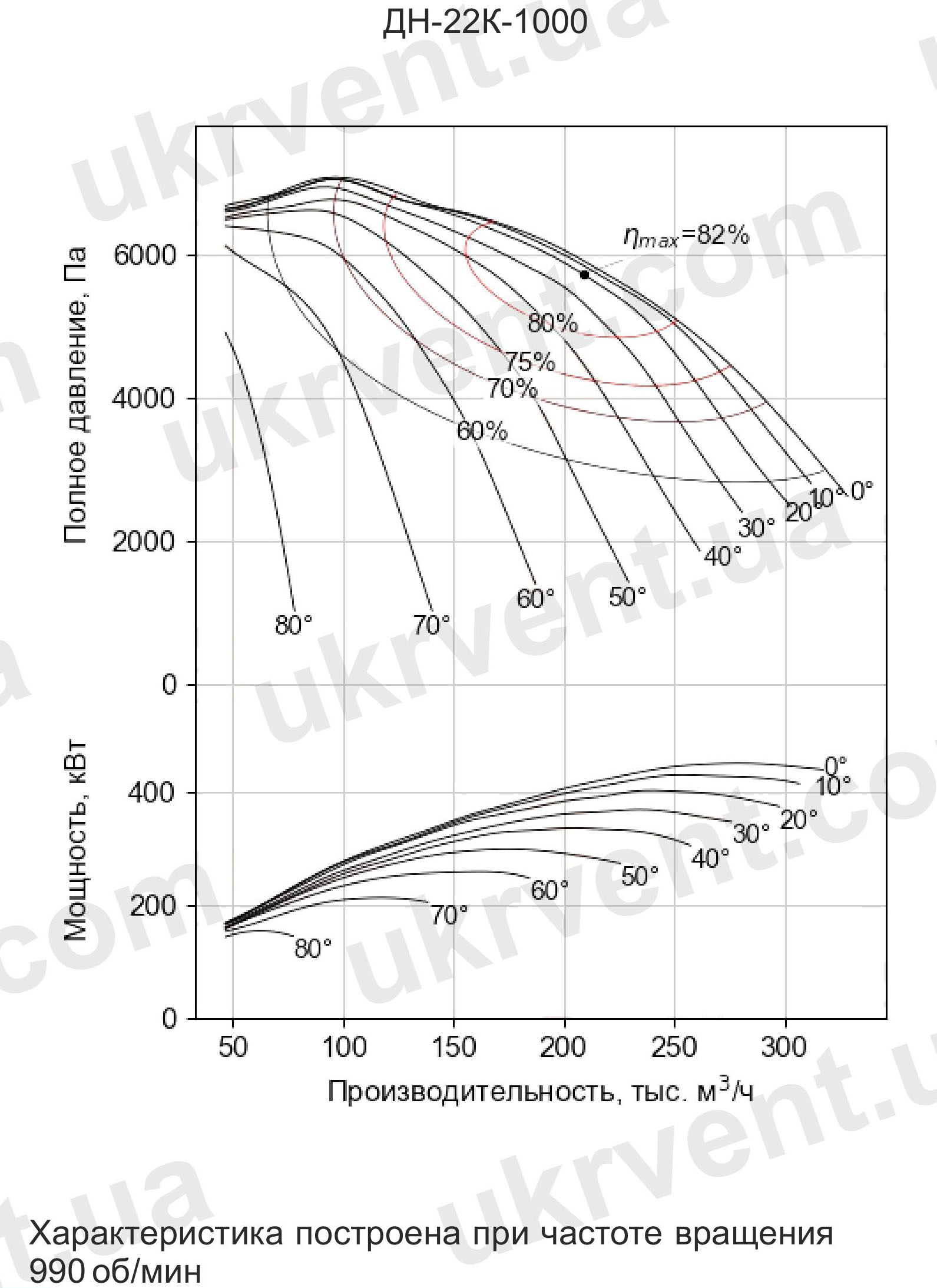

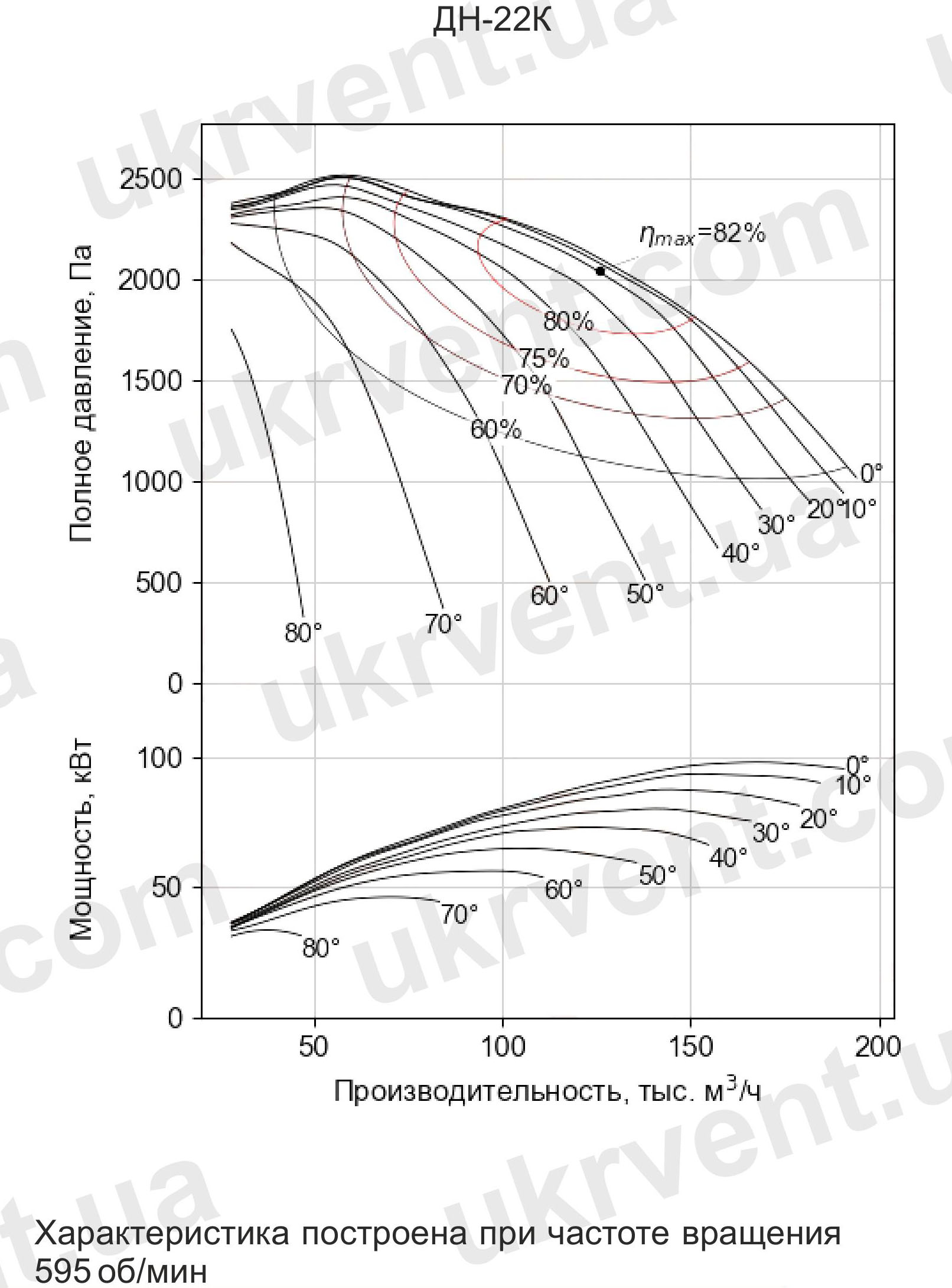

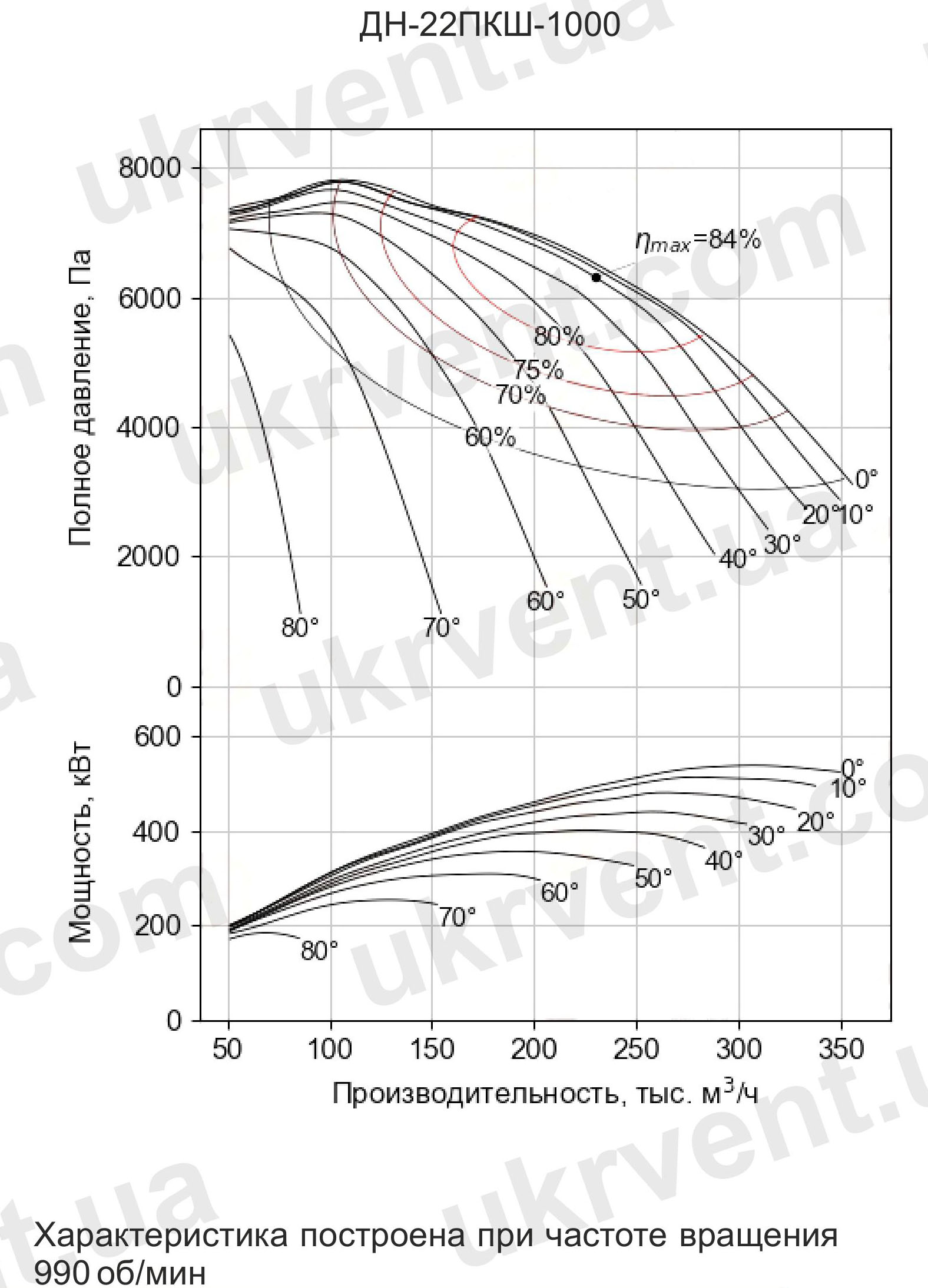

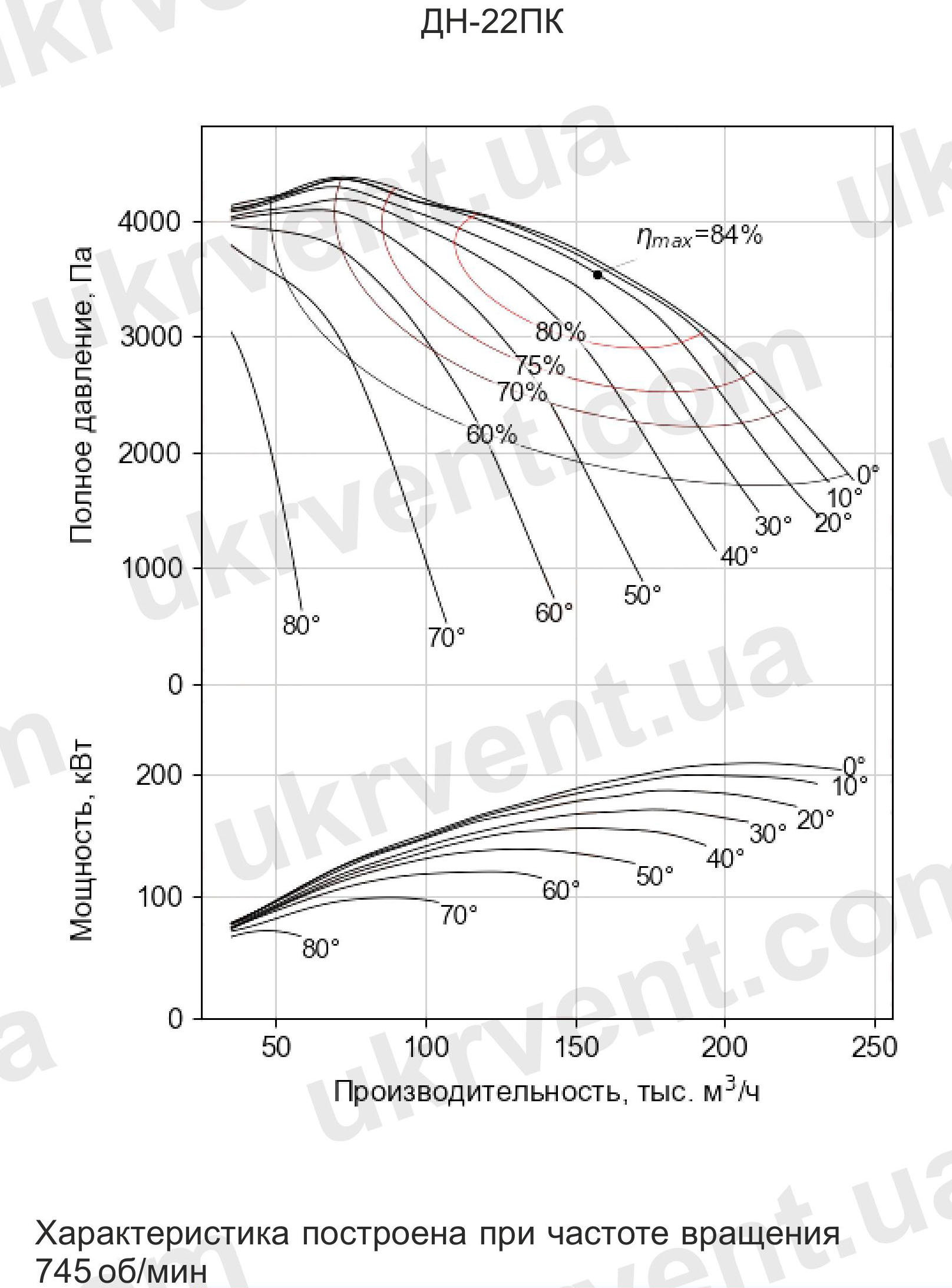

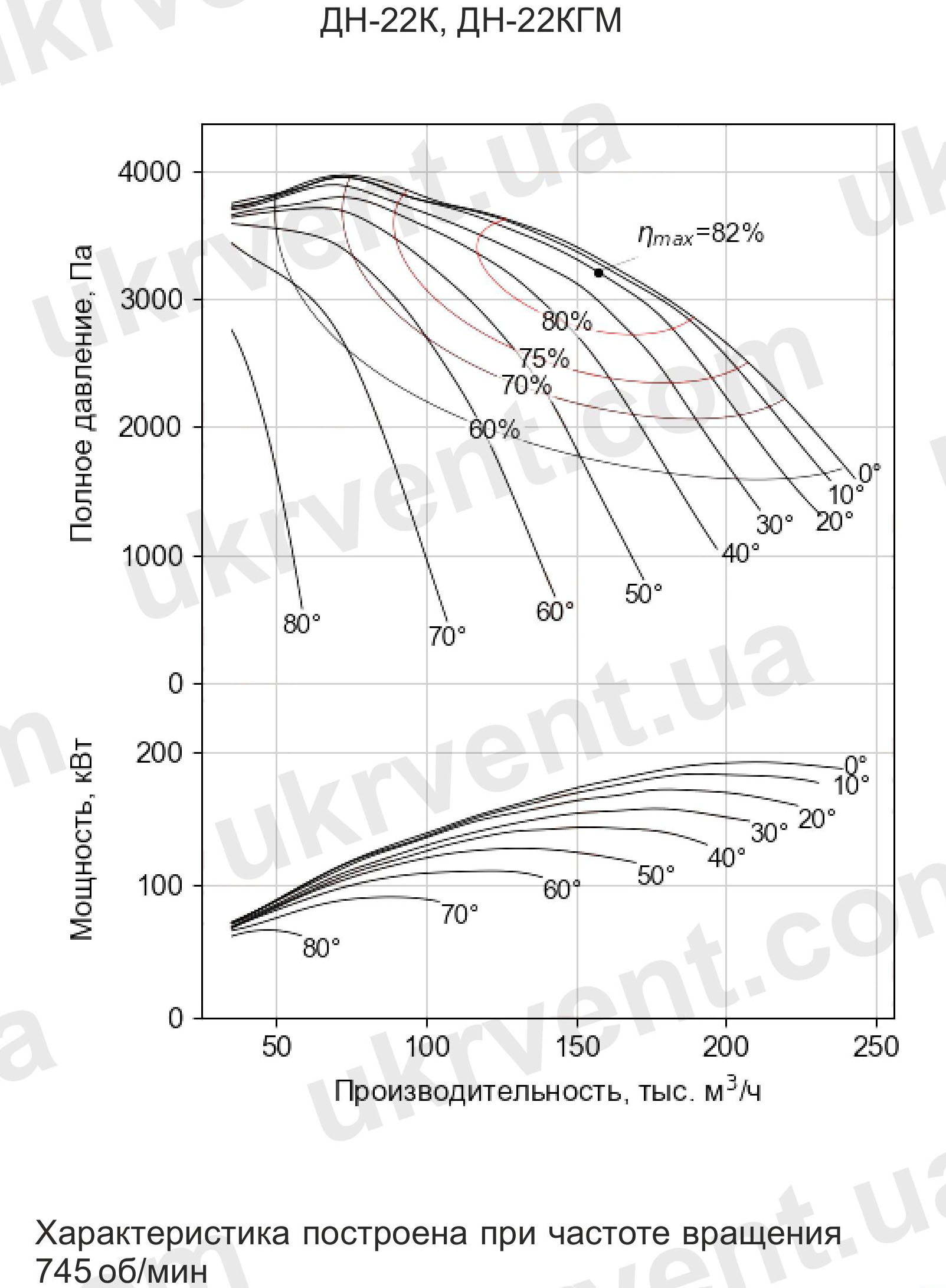

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДН-22К ДН-22КГМ ДН-22К-1000 ДН-22ПК

ПРЕИМУЩЕСТВА ДЫМОСОСОВ УКРВЕНТСИСТЕМЫ

Высокий КПД (до 84%) за счёт аэродинамически оптимизированного рабочего колеса;
Надёжные подшипниковые узлы с увеличенным ресурсом;
Простота обслуживания и ремонта;
Возможность адаптации к индивидуальным требованиям заказчика (по материалам, температурному диапазону, направлению вращения и т.д.);
Наличие на складе и быстрые сроки изготовления под заказ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСА ЦЕНТРОБЕЖНОГО ДН-22К ДН-22КГМ ДН-22К-1000 ДН-22ПК

Номинальные аэродинамические параметры при давлении 1013 температуре 100°С и плотности газов 0,946 к гПа, г/м³ на входе в дымосос

Тип дымососа	Производительность, Q, тыс. м³/ч	Полное давление, Pv, Па	Полное давление, Pv, кгс/м	Максимальный КПД, ɳ max, %	Частота вращения n, об/ мин	Масса, кг
ДН-22К	125	2 041	208	82	600	6750
ДН-22К	157	3200	326	82	750	6750
ДН-22КГМ	157	3200	326	82	750	5980
ДН-22К-1000	210	5800	591	82	1000	6290
ДН-22ПК	157	3540	361	84	750	5584

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ДН-22К ДН-22КГМ ДН-22К-1000 ДН-22ПК

		*Группа присоединительных размеров*										*Группа габаритных размеров*									*Группа установочных размеров*
Тип машины	Разворот, фск°	а	а1	b	b1	d	d1	n	n1	s	s1	В	B1	D	H	H1	H2	H3	L	L1	c	c1	c2	c3	f	f1	f2
ДН-22К ДН-22КГМ	0	818	930	1536	1652	1650	1755	18	24	19	19	4386	1612	2200	3428	1375	1000	630	3130	941	740	1470	380	920	1050	2130	1050
	30	818	930	1536	1652	1650	1755	18	24	19	19	4386	1612	2200	3428	1375	750	630	3130	941	740	1470	380	920	1350	2106	1050
	45	818	930	1536	1652	1650	1755	18	24	19	19	4386	1612	2200	3428	1375	1000	630	3130	941	740	740	380	920	2634	1958	1050
	60	818	930	1536	1652	1650	1755	18	24	19	19	4386	1612	2200	3428	1375	750	630	3130	941	740	740	380	920	2573	1980	1050
	75	818	930	1536	1652	1650	1755	18	24	19	19	4386	1612	2200	3428	1375	750	630	3130	941	740	740	380	920	2495	1914	1050
	90	818	930	1536	1652	1650	1755	18	24	19	19	4386	1612	2200	3428	1375	750	630	3130	941	740	740	380	920	2434	1852	1050
	105	818	930	1536	1652	1650	1755	18	24	19	19	4386	1612	2200	3428	1375	1000	630	3130	941	740	740	380	920	2228	1690	1050
	150	818	930	1536	1652	1650	1755	18	24	19	19	4386	1612	2200	3428	1375	1200	630	3130	941	740	1470	380	920	1000	1377	1050
	165	818	930	1536	1652	1650	1755	18	24	19	19	4386	1612	2200	3428	1375	1000	630	3130	941	740	740	380	920	1960	1434	1050
	180	818	930	1536	1652	1650	1755	18	24	19	19	4386	1612	2200	3428	1375	750	630	3130	941	740	740	380	920	2049	1486	1050
ДН-22ПК	0	818	930	1540	1652	1650	1755	18	24	19	19	4308	1612	2200	3620	1375	1000	630	2195	939	740	740	466	920	1050	2130	1050
	30	818	930	1540	1652	1650	1755	18	24	19	19	4308	1612	2200	3620	1375	750	630	2195	939	740	740	466	920	1350	2106	1050
	45	818	930	1540	1652	1650	1755	18	24	19	19	4308	1612	2200	3620	1375	1000	630	2195	939	740	740	466	920	2634	1958	1050
	60	818	930	1540	1652	1650	1755	18	24	19	19	4308	1612	2200	3620	1375	750	630	2195	939	740	740	466	920	2573	1980	1050
	75	818	930	1540	1652	1650	1755	18	24	19	19	4308	1612	2200	3620	1375	750	630	2195	939	740	740	466	920	2495	1914	1050
	90	818	930	1540	1652	1650	1755	18	24	19	19	4308	1612	2200	3620	1375	750	630	2195	939	740	740	466	920	2433	1853	1050
	105	818	930	1540	1652	1650	1755	18	24	19	19	4308	1612	2200	3620	1375	1000	630	2195	939	740	740	466	920	2228	1690	1050
	150	818	930	1540	1652	1650	1755	18	24	19	19	4308	1612	2200	3620	1375	1200	630	2195	939	740	740	466	920	1000	1377	1050
	165	818	930	1540	1652	1650	1755	18	24	19	19	4308	1612	2200	3620	1375	1000	630	2195	939	740	740	466	920	1960	1434	1050
	180	818	930	1540	1652	1650	1755	18	24	19	19	4308	1612	2200	3620	1375	750	630	2195	939	740	740	466	920	2079	1486	1050
ДН-22ПКШ-1000	0	900	1012	1532	1652	1650	1755	20	24	19	19	4308	1612	2200	3619	1475	1000	630	3216	980	740	740	507	920	1050	2130	1050
	30	900	1012	1532	1652	1650	1755	20	24	19	19	4308	1612	2200	3619	1475	750	630	3216	980	740	740	507	920	1350	2106	1050
	45	900	1012	1532	1652	1650	1755	20	24	19	19	4308	1612	2200	3619	1475	1000	630	3216	980	740	740	507	920	2634	1958	1050
	60	900	1012	1532	1652	1650	1755	20	24	19	19	4308	1612	2200	3619	1475	750	630	3216	980	740	740	507	920	2573	1980	1050
	75	900	1012	1532	1652	1650	1755	20	24	19	19	4308	1612	2200	3619	1475	750	630	3216	980	740	740	507	920	2495	1914	1050
	90	900	1012	1532	1652	1650	1755	20	24	19	19	4308	1612	2200	3619	1475	750	630	3216	980	740	740	507	920	2433	1853	1050
	105	900	1012	1532	1652	1650	1755	20	24	19	19	4308	1612	2200	3619	1475	1000	630	3216	980	740	740	507	920	2228	1690	1050
	150	900	1012	1532	1652	1650	1755	20	24	19	19	4308	1612	2200	3619	1475	1200	630	3216	980	740	740	507	920	1000	1377	1050
	165	900	1012	1532	1652	1650	1755	20	24	19	19	4308	1612	2200	3619	1475	1000	630	3216	980	740	740	507	920	1960	1434	1050
	180	900	1012	1532	1652	1650	1755	20	24	19	19	4308	1612	2200	3619	1475	750	630	3216	980	740	740	507	920	2079	1486	1050
	270	900	1012	1532	1652	1650	1755	20	24	19	19	4308	1612	2200	3619	1475	750	630	3216	980	740	740	507	920	1640	2628	1050
ДН-22К-1000	90	818	930	1528	1652	1650	1755	18	24	19	19	4386	1612	2200	3428	1375	750	630	3133	939	740	740	465	920	2434	1852	1050

*Размеры даны справочно

Дымососы ДН-22К, ДН-22КГМ, ДН-22К-1000 и ДН-22ПК от Укрвентсистемы — это оптимальное решение для надёжного отвода дымовых газов на промышленных теплоэнергетических объектах. Их конструктивная гибкость, высокие показатели надёжности и соответствие современным требованиям по экологии и безопасности делают оборудование лучшим выбором для котельных установок различной мощности.
