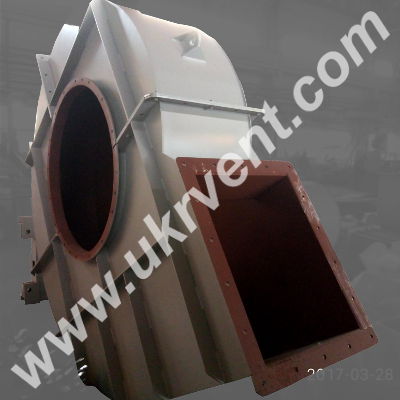

Дымососы центробежного типа одностороннего всасывания ДН-17-0,62ПР, ДН-17БК, ДН-17БКГМ, ДН-17БКУ, производимые компанией «Укрвентсистема», представляют собой промышленные тягодутьевые агрегаты, рассчитанные на работу в условиях среднего и высокого давления. Они предназначены для подачи воздуха в топочные камеры и отвода продуктов сгорания из котлов, включая газомазутные установки. Эти дымососы успешно применяются в составе стационарных паровых котлов и технологических системах, перемещающих неагрессивные газы с умеренной запылённостью.

МАРКИРОВКА И НАЗНАЧЕНИЕ МОДЕЛЕЙ

Каждая модель имеет собственную специфику исполнения:

ДН-Б — оснащён бронелистами на обечайке улитки и усиленной защитой лопаток рабочего колеса. Повышенная стойкость к абразивным частицам.
ДН-К — выполнен с применением современных подшипниковых узлов с консистентной смазкой, обеспечивающих устойчивую работу и минимальные затраты на обслуживание.
ДН-ГМ — специализированный вариант для газомазутных котлов, где отсутствует абразивность среды.
ДН-У — унифицированное исполнение с широким диапазоном применения.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ДЫМОСОСОВ СЕРИИ ДН-17-0,62ПР ДН-17БК ДН-17БКГМ ДН-17БКУ

Дымососы состоят из следующих основных узлов:

Рабочее колесо — сварной конструкции, с загнутыми назад лопатками, обеспечивает высокую эффективность при минимальных потерях давления.
Корпус (улитка) — поворотный, спиральной формы. Обеспечивает удобство подключения к дымопроводам с углом разворота от 0° до 270° с шагом 15°.
Воронка всасывания и направляющий аппарат — способствуют равномерному потоку газа на входе.
Установочная рама — обеспечивает жесткость конструкции и точную центровку.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ДН-17

Центробежные дымососы ДН-17 работают в условиях умеренного климата при температуре окружающей среды от -30 до +40°С, в соответствии с категориями размещения У2 и У3 (возможно У1 при защите электродвигателя от осадков). Перемещаемая газовая среда: дымовые газы с максимальной температурой до +250°С и запылённостью не более 2 г/м³. Запрещается применение в средах с агрессивной химической составляющей или повышенной абразивностью.

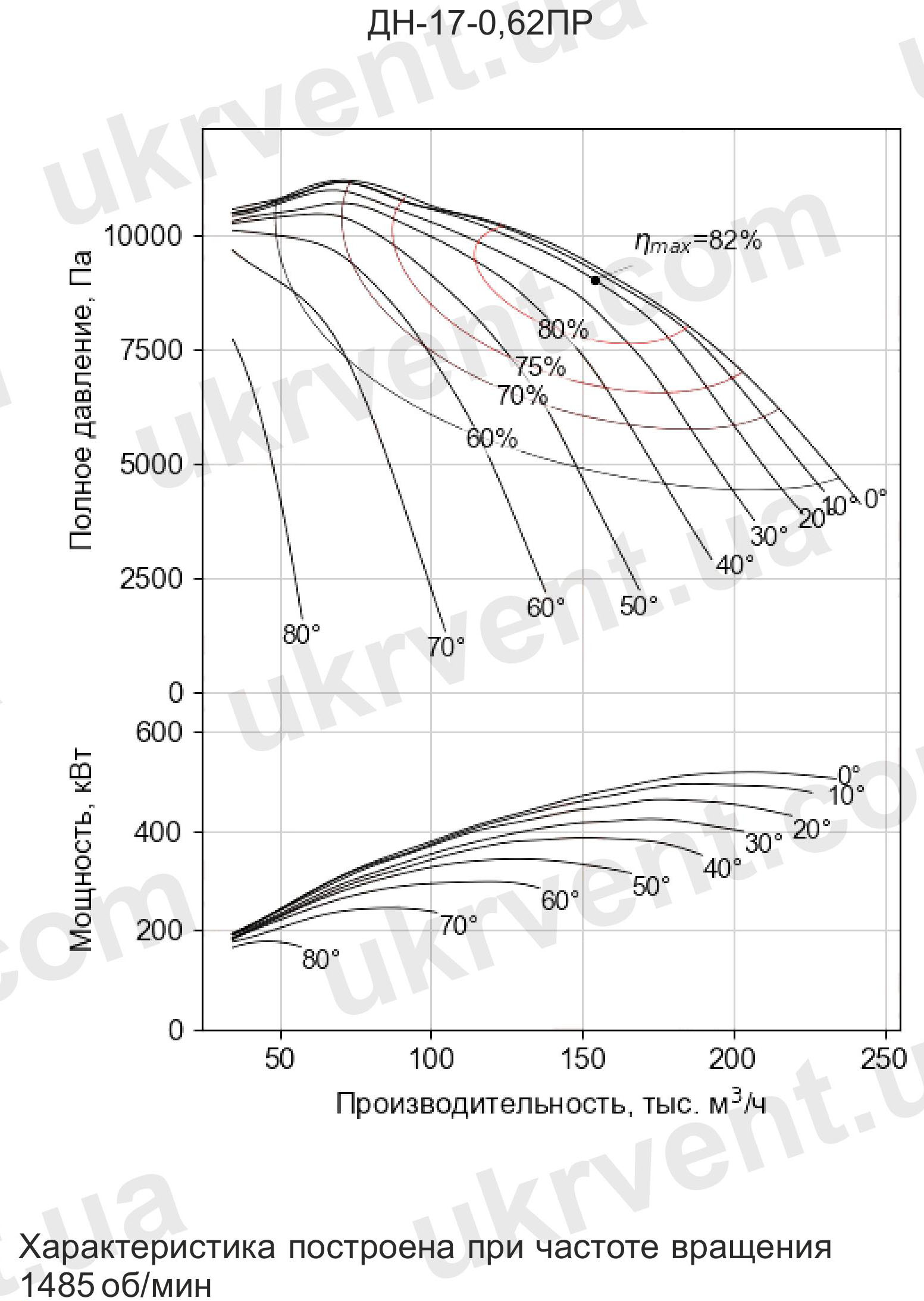

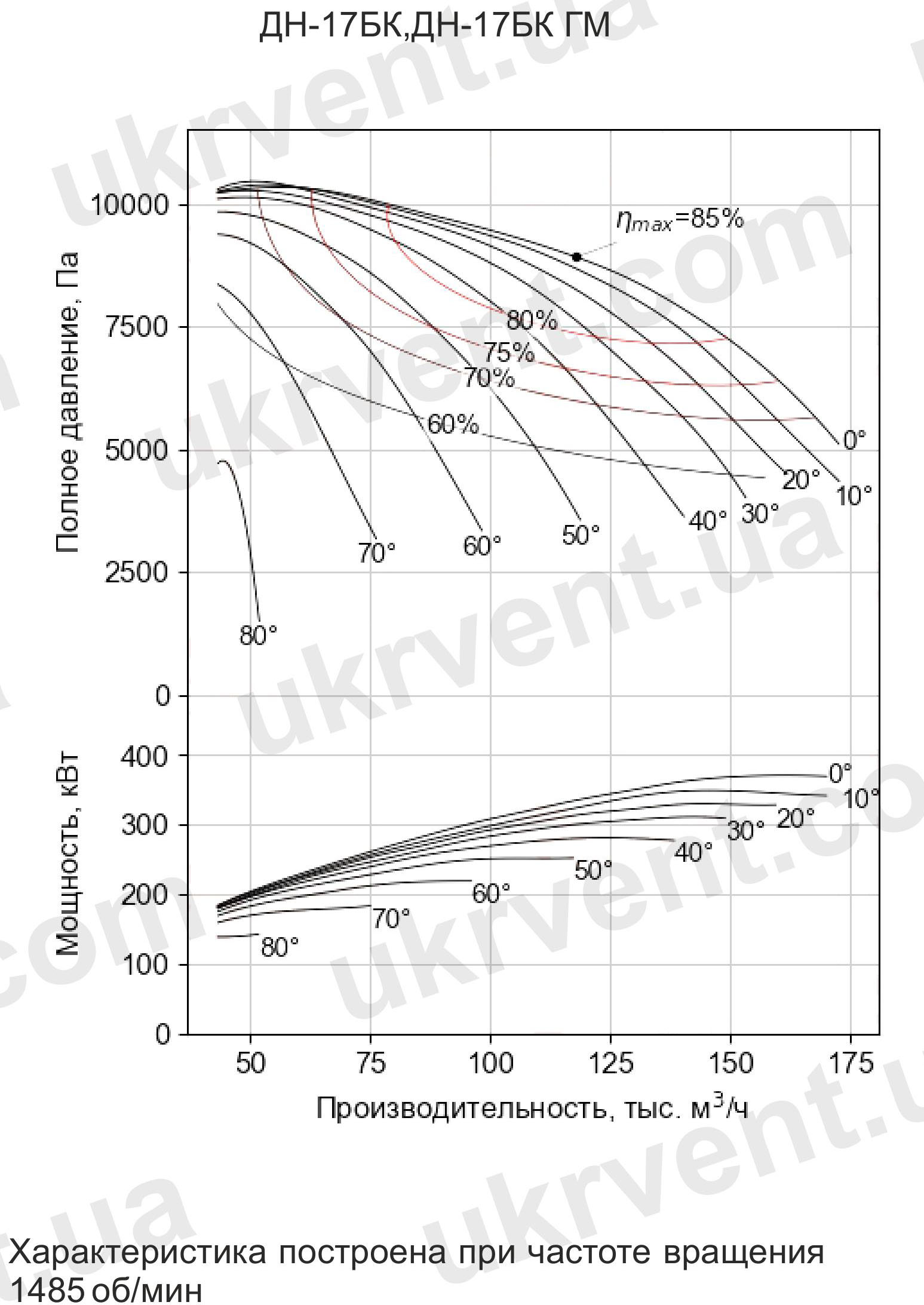

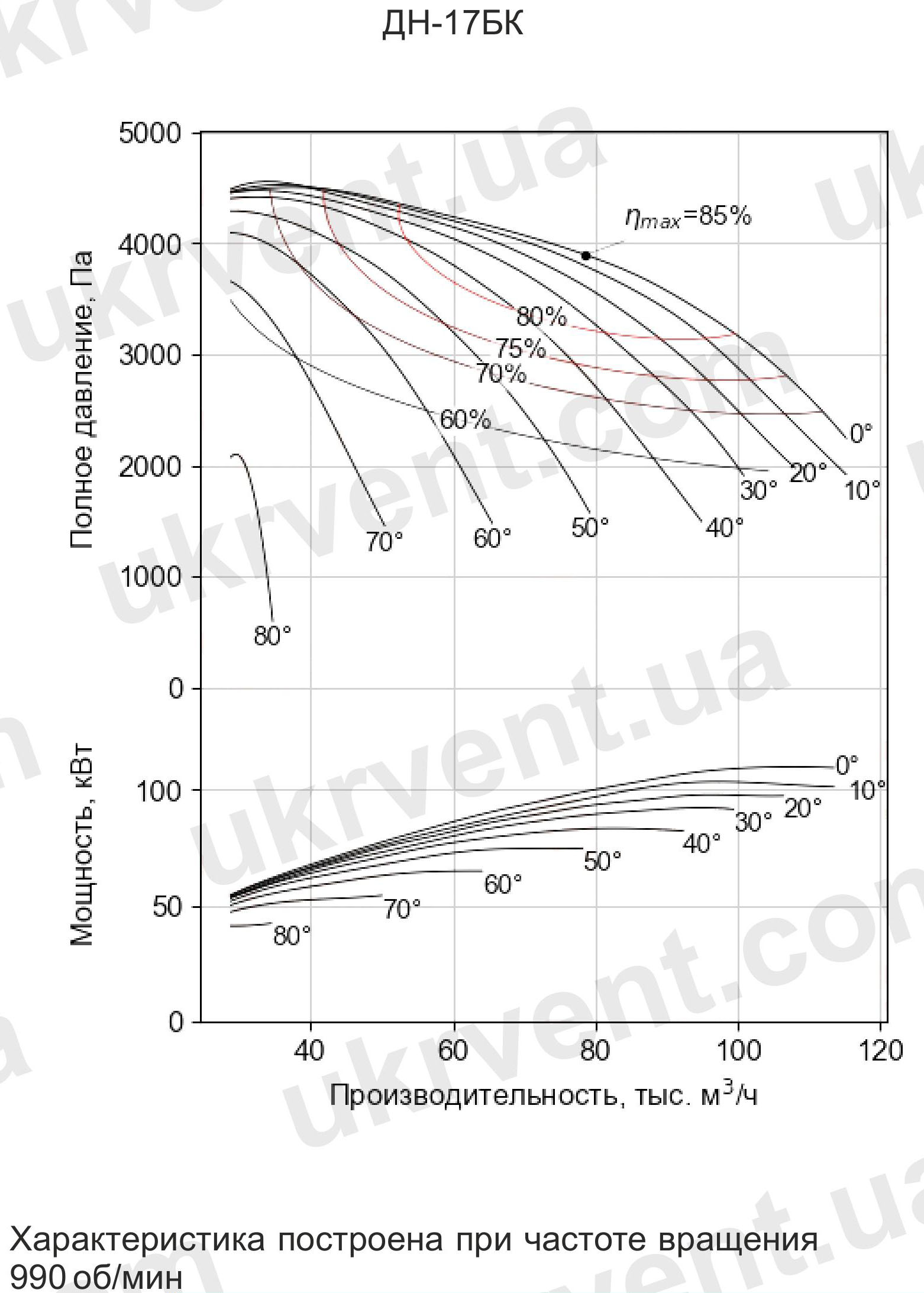

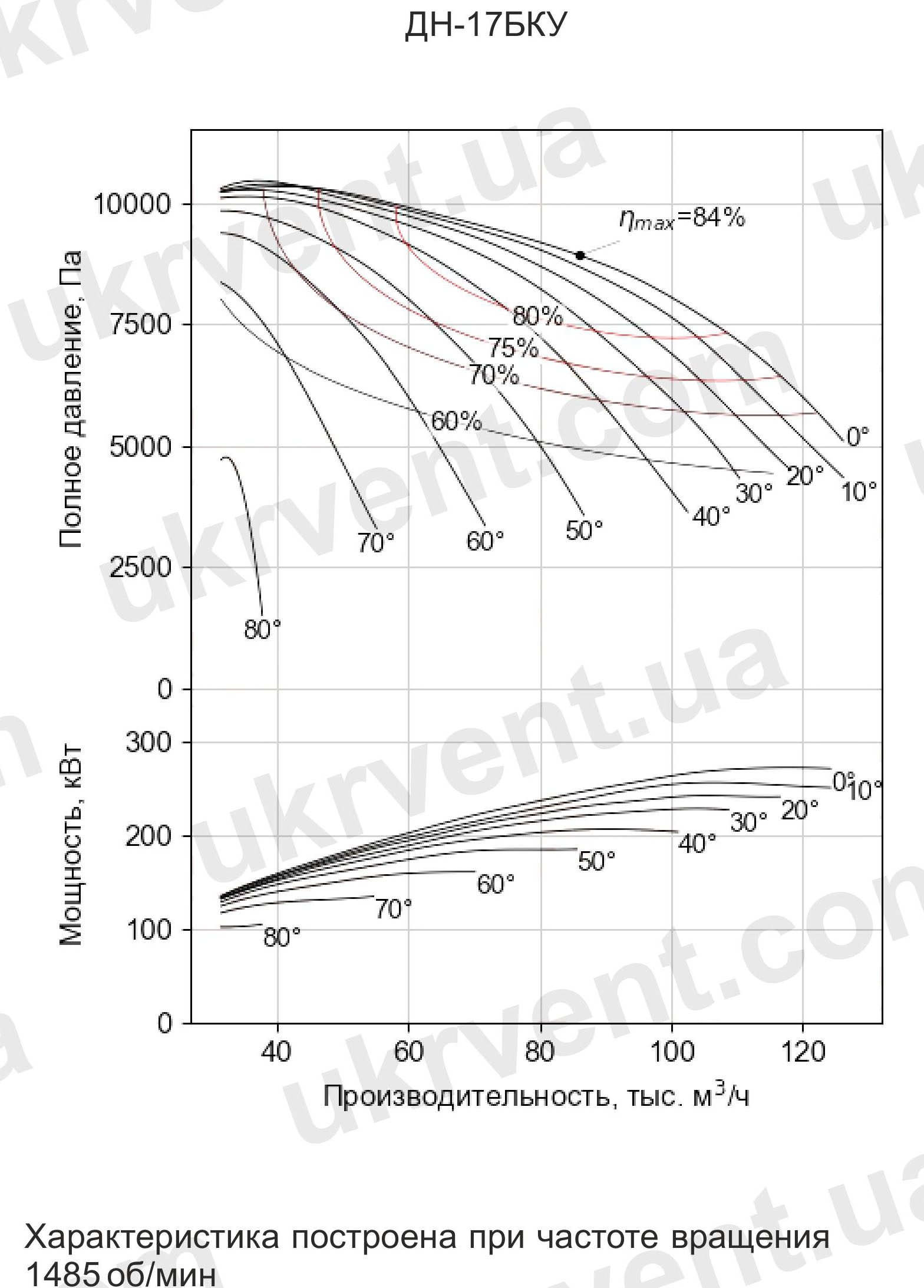

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДН-17-0,62ПР ДН-17БК ДН-17БКГМ ДН-17БКУ

КОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ ДН-17-0,62ПР ДН-17БК ДН-17БКГМ ДН-17БКУ

3 Исполнение – рабочее колесо дымососа насажено на промежуточный вал, который через соединительную муфту состыковывается с валом электродвигателя. Данная схема в особенности подходит для тех дымососов, которые будут работать с дымовыми газами с температурой 200-400°С.

МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ ДН-17

Углеродистая сталь — стандартное исполнение. Подходит для газов с температурой до 200°С.
Нержавеющая сталь — применяется под заказ. Выдерживает температуру до 400°С.

НАПРАВЛЕНИЕ ВРАЩЕНИЯ И УГЛЫ ПОВОРОТА УЛИТКИ

Дымососы могут быть выполнены в левом (Л) и правом (П) направлениях вращения, определяемых по направлению спирали улитки со стороны электродвигателя.

Правое вращение — по часовой стрелке.
Левое вращение — против часовой стрелки.

Регулируемый угол поворота улитки (от 0° до 270° с шагом 15°) обеспечивает простоту интеграции в любую схему дымоудаления.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСА ЦЕНТРОБЕЖНОГО ДН

Номинальные аэродинамические параметры при давлении 1013 температуре 100°С и плотности газов 0,946 к гПа, г/м³ на входе в дымосос

Тип дымососа	Производительность, Q, тыс. м³/ч	Полное давление, Pv, Па	Полное давление, Pv, кгс/м	Максимальный КПД, ɳ max, %	Частота вращения n, об/ мин	Масса, кг
ДН-17-0,62ПР	152	9020	919	82	1500	6880
ДН-17БК	79	3 956	403	85	1000	3050
ДН-17БК	118	8900	907	85	1500	3050
ДН-17БКГМ	118	8900	907	85	1500	2840
ДН-17БКУ	86	8920	909	84	1500	3000

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ДН-17

		Группа присоединительных размеров										Группа габаритных размеров									Группа установочных размеров
Тип машины	Разворот, фск°	а, мм	а1, мм	b, мм	b1, мм	d, мм	d1, мм	n, мм	n1, мм	s, мм	s1, мм	В, мм	B1, мм	D, мм	H, мм	H1, мм	H2, мм	H3, мм	L, мм	L1, мм	c, мм	c1, мм	c2, мм	c3, мм	c4, мм	c5, мм	n2, мм	n3, мм	f, мм	f1, мм
ДН-17-0,62ПР	90,135	640	720	1210	1300	1235	1325	22	12	19	19	3694	1300	1700	3153	1205	1600	390	1523	1082	762	1000	4335	785	850	2550	–	3

*Размеры даны справочно

		Группа присоединительных размеров										Группа габаритных размеров									Группа установочных размеров
Тип машины	Разворот, фск°	а	а1	b	b1	d	d1	n	n1	s	s1	В	B1	D	H	H1	H2	H3	L	L1	c	c1	c2	c3	f	f1	f2
ДН-17БК ДН-17БКГМ	0, 15, 30, 45	630	720	850	942	1100	1200	18	16	19	19	2956	1105	1700	2550	1050	1700	626	2498	817	842	842	309	670	650	650	890
	60, 75, 90, 105, 120, 135	630	720	850	942	1100	1200	18	16	19	19	2956	1105	1700	2550	1050	1500	626	2498	817	842	842	309	670	650	650	890
	150, 165, 180, 195, 210	630	720	850	942	1100	1200	18	16	19	19	2956	1105	1700	2550	1050	1300	626	2498	817	842	842	309	670	650	650	890
	225, 240, 255	630	720	850	942	1100	1200	18	16	19	19	2956	1105	1700	2550	1050	1100	626	2498	817	842	842	309	670	650	650	890
	270	630	720	850	942	1100	1200	18	16	19	19	2956	1105	1700	2550	1050	1100	626	2498	817	842	842	309	670	800	1800	890
ДН-17БКУ	0, 15, 30	460	552	850	942	1100	1200	16	16	19	19	2953	1105	1700	2585	1050	1700	626	2321	735	672	672	299	670	650	650	890
	60, 75, 90, 105, 120, 135	460	552	850	942	1100	1200	16	16	19	19	2953	1105	1700	2585	1050	1500	626	2321	735	672	672	299	670	650	650	890
	150, 165, 180, 195, 210	460	552	850	942	1100	1200	16	16	19	19	2953	1105	1700	2585	1050	1300	626	2321	735	672	672	299	670	650	650	890
	225, 240, 255	460	552	850	942	1100	1200	16	16	19	19	2953	1105	1700	2585	1050	1100	626	2321	735	672	672	299	670	650	650	890
	270	460	552	850	942	1100	1200	16	16	19	19	2953	1105	1700	2585	1050		626	2321	735	672	672	299	670	800	1800	890

*Размеры даны справочно

ПРЕИМУЩЕСТВА ДЫМОСОСОВ ДН-17 ОТ УКРВЕНТСИСТЕМЫ

Высокая производительность при оптимальных габаритах
Надежные подшипниковые узлы и балансировка вращающихся частей
Устойчивость к агрессивной газовой среде (опционально)
Возможность адаптации под конкретные условия эксплуатации
Простота технического обслуживания и высокая ремонтопригодность

Центробежные дымососы ДН-17-0,62ПР, ДН-17БК, ДН-17БКГМ, ДН-17БКУ производства «Укрвентсистема» — это надёжные промышленные агрегаты, предназначенные для обеспечения устойчивой тяги в котельных и технологических установках. Благодаря широкому спектру исполнений, адаптивной конструкции и проверенным техническим решениям, данные дымососы успешно эксплуатируются на объектах энергетики, коммунального хозяйства и промышленности.
