Вентиляторы осевые В-2,3-130 №7,1
В-2,3-130 №7,1 – это вентилятор осевой промышленный, среднего давления, предназначен для перемещения воздуха и неагрессивных газовых смесей. В транспортируемой рабочей среде не должно быть липких веществ и волокнистых материалов. Подходят для охлаждения оборудования, удаления вредных и загрязняющих веществ, отопления промышленных помещений, а также для вытяжки воздуха.
ОПИСАНИЕ ВЕНТИЛЯТОРОВ В-2,3-130 №7,1
- Вентиляторы осевые В-2,3-130-7,1 состоят из следующих основных узлов: цилиндрического корпуса, рабочего колеса, спрямляющего аппарата, двигателя и лючка обслуживания.
- Вентиляторы осевые В-2,3-130 7,1 выполнены по 1-й конструктивной схеме исполнения К+СА (рабочее колесо + спрямляющий аппарат) как с горизонтальной осью вращения, так и с вертикальной осью вращения согласно ГОСТ 11442-90 «Вентиляторы осевые общего назначения».
- Вентиляторы осевые В-2,3-130 №7,1 изготавливаются в 2-х исполнениях: с углом установки лопаток рабочего колеса 36° и 51 Вентиляторы I исполнения с углом установки 36° обозначаются В-2,3-130, вентиляторы 11 исполнения с углом установки 51° обозначаются В-2,3-130 7,1А.
- Комплектация вентиляторов гибкими вставками круглыми по отдельному заказу.
НАЗНАЧЕНИЕ ОСЕВОГО ВЕНТИЛЯТОРА В-2,3-130-7,1
- Вентиляторы осевые применяются в системах вентиляции, воздушного отопления, а также для других санитарно-производственных целей.
- Вентиляторы осевые В-2,3-130-7,1-02 с вертикальной осью вращения вместе с набором дополнительного оборудования могут быть установлены в системах подпора воздуха и обеспечивать прямую подачу наружного воздуха на лестничные площадки и в лифтовые шахты, создавая избыточное давление и предотвращая поступление дыма в эти помещения.
В-2,3-130-7,1 УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Вентиляторы В-2,3-130 №7,1 предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих пыли и других твердых примесей в количестве более 0,01 г/м3, а также липких веществ и волокнистой пыли.
- Температура перемещаемой среды не должна превышать +40°С. Температура окружающей среды от – 40°С ДО +40°С.
- Вентиляторы предназначены для условиях умеренного климата (У) эксплуатации в 2-й категории размещения по ГОСТ 15150.
- Допускается эксплуатация вентиляторов по 1-ой категории размещения при условии предохранения электродвигателя от атмосферных воздействий.
ВЕНТИЛЯТОРЫ ОСЕВЫЕ В-2,3-130-7,1
Вентилятор осевой В-2,3-130-01 с горизонтальной осью вращения
Вентилятор осевой В-2,3-130-02 с вертикальной осью вращения
1 – корпус; 2 – колесо рабочее; 3 – спрямляющий аппарат; 4 – двигатель; 5 – лючок обслуживания; 6 – гибкая вставка
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ВЕНТИЛЯТОРОВ В-2,3-130-7,1
| Обозначение вентилятора | Dк | D | D1 | А | А1 | в | 81 | L | н | Н1 | d | L | n |
| Вентилятор осевой В-2,3-130-7,1-01(А) | 710 | 715 | 740 | 337 | 272 | 726 | 670 | 537 | 917,5 | 450 | 9х14 | 134 | 12 |
| Вентилятор осевой В-2,3-130-7,1-02(А) | 710 | 715 | 760 | – | – | – | – | 847 | 620 | – | 9х14 | 12 |

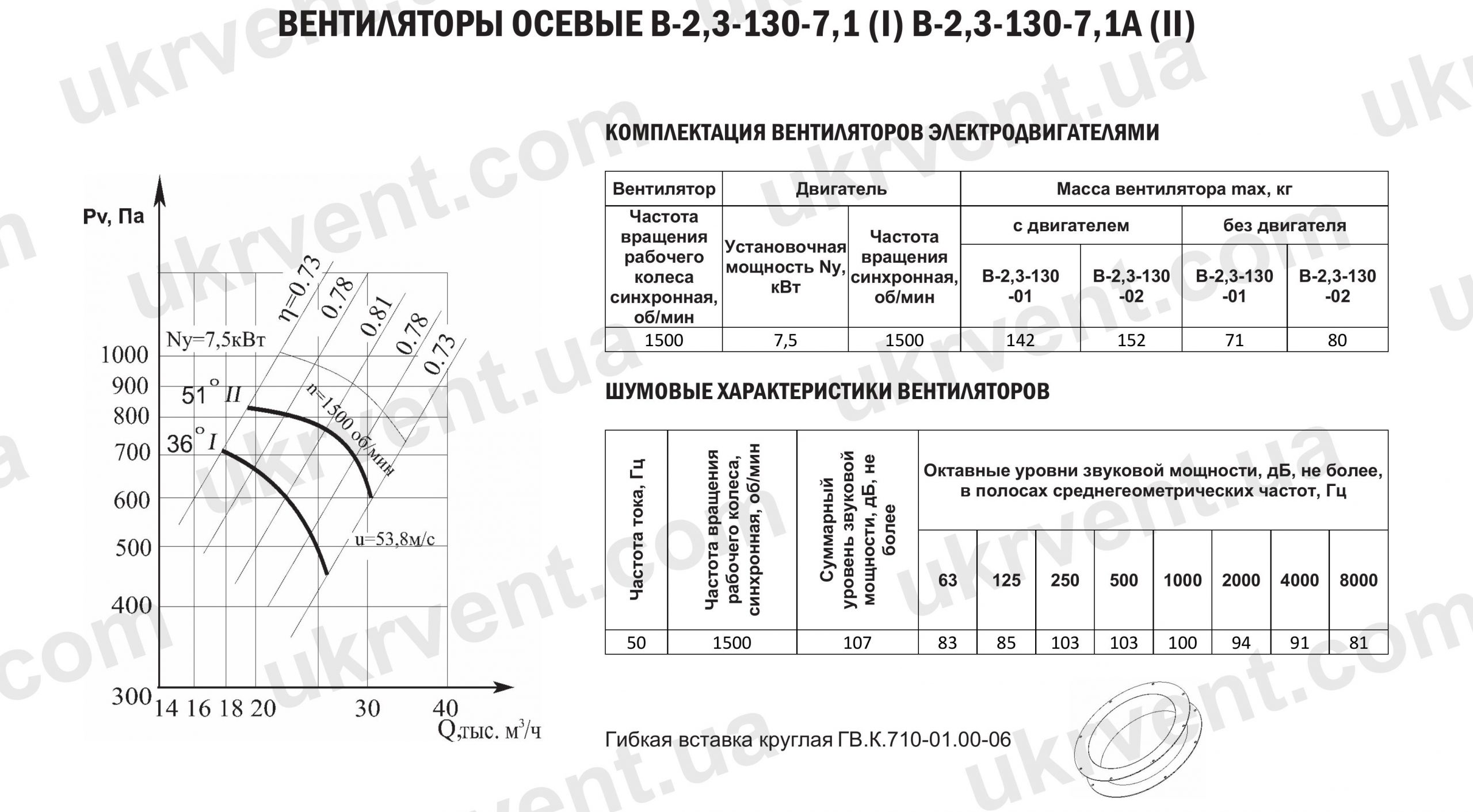

КОМПЛЕКТАЦИЯ ВЕНТИЛЯТОРОВ В2,3-130 №7,1 ЭЛЕКТРОДВИГАТЕЛЯМИ
| Вентилятор осевой | Частота вращения рабочего колеса синхронная, об/мин | Установочная мощность электродвигателя Ny, кВт | Частота вращения синхронная электродвигателя, об/мин | Масса вентилятора с двигателем max, кг | Масса вентилятора без двигателя max, кг | ||
| с горизонтальной осью вращения | с вертикальной осью вращения | с горизонтальной осью вращения | с вертикальной осью вращения | ||||
| Вентилятор осевой В2,3-130 №7,1 | 1500 | 7,5 | 1500 | 142 | 152 | 71 | 80 |
ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ В2,3-130-7,1
| Вентилятор | Частота тока, Гц | Частота вращения рабочего колеса, синхронная, об/мин | Суммарный уровень звуковой мощности, дБ, не более | Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
| Осевой вентилятор В2,3-130 №7,1 | 50 | 1500 | 107 | 83 | 85 | 103 | 103 | 100 | 94 | 91 | 81 |

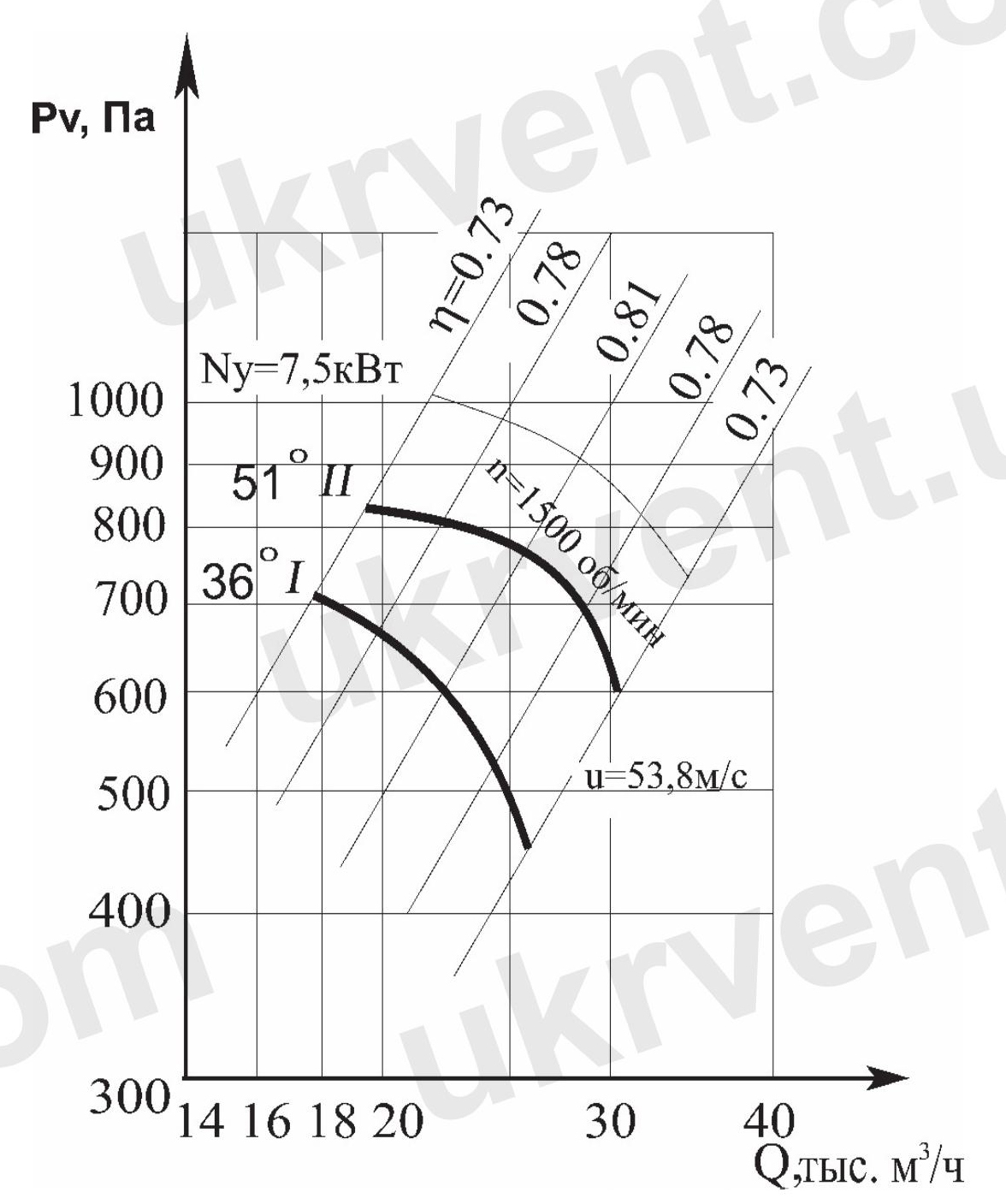

Аэродинамические характеристики В2,3-130-7,1
Q – производительность по воздуху, 10³ м³/ч;
Pv – полное давление, Па;
η – коэффициент полезного действия (КПД);
n – частота вращения рабочего колеса, об/мин;
N – потребляемая мощность двигателя, кВт.
