Вентиляторы дутьевые дымососы ВДН-26К и ВДН-26ФК – это центробежные тягодутьевые машины с односторонним всасыванием, предназначенные для принудительной подачи воздуха в топки котлов и эффективного удаления продуктов сгорания. Оборудование разработано для эксплуатации в составе котельных агрегатов, на ТЭЦ, а также в промышленных технологических линиях, требующих перемещения значительных объёмов воздуха.

Вентиляторы ВДН-26К и ВДН-26ФК производства Укрвентсистемы сочетают высокую надёжность, длительный срок службы, устойчивость к агрессивным средам и возможность эксплуатации в сложных климатических условиях. Оптимизированная конструкция обеспечивает стабильную работу при длительной эксплуатации, минимизируя вибрационные и тепловые нагрузки на узлы машины.

НАЗНАЧЕНИЕ И ФУНКЦИОНАЛ

Вентиляторы ВДН-26К и ВДН-26ФК выполняют следующие задачи:

нагнетание воздуха в топочные камеры стационарных паровых и водогрейных котлов;
создание тяги для удаления продуктов сгорания топлива;
перемещение неагрессивных и слабоагрессивных сред с температурой до +100 °С;
использование в вентиляционных и кондиционирующих установках производственных помещений;
применение в технологических линиях, не противоречащих техническим условиям эксплуатации.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И УСЛОВИЯ ЭКСПЛУАТАЦИИ

Температурный диапазон перемещаемой среды: от -30 °С до +80 °С (стандартное исполнение).
Максимальная температура воздуха на входе: +100 °С.
Продолжительный режим работы.
Условия эксплуатации: умеренный (У) и тропический (Т) климат, категория размещения 2 по ГОСТ 15150-69.

Возможность эксплуатации как в помещении, так и на открытом воздухе под навесом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВДН-26К И ВДН-26ФК

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 30ºС, плотности газов 1,165 кг/м³

Тип вентилятора	Производительность, Q, тыс. м³/ч	Полное давление, Pv, Па	Полное давление, Pv , кгс/м²	Максимальный КПД, ηmax, %	Частота вращения n, об/мин	Масса, кг
ВДН-26К	300	2998	306	87	600	8720
ВДН-26К	375	4700	479	87	750	8720
ВДН-26ФК	375	5540	565	87	750	8750

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ВЕНТИЛЯТОРА ВДН-26К И ВДН-26ФК

Тип машины	Разворот, φск°	a	a1	b	b1	d	d1	n	n1	s	s1	B	B1	D	H	H1	H2	H3	L	L1	c	c1	c2	c3	f	f1	f2
ВДН-26К	0	1560	1600	2340	2472	2300	2370	28	24	22	19	5930	2210	2600	4730	1855	3650	630	4015	1450	1270	1870	276	920	1550	2200	1050
	30	1560	1600	2340	2472	2300	2370	28	24	22	19	5930	2210	2600	4730	1855	2250	630	4015	1450	1270	1270	576	920	3280	2170	1050
	45	1560	1600	2340	2472	2300	2370	28	24	22	19	5930	2210	2600	4730	1855	1700	630	4015	1450	1270	1270	576	920	3350	2490	1050
	60	1560	1600	2340	2472	2300	2370	28	24	22	19	5930	2210	2600	4730	1855	1600	630	4015	1450	1270	1270	576	920	3235	2445	1050
	75	1560	1600	2340	2472	2300	2370	28	24	22	19	5930	2210	2600	4730	1855	2000	630	4015	1450	1270	1270	576	920	2815	2065	1050
	90	1560	1600	2340	2472	2300	2370	28	24	22	19	5930	2210	2600	4730	1855	1700	630	4015	1450	1270	1270	576	920	2950	2165	1050
	105	1560	1600	2340	2472	2300	2370	28	24	22	19	5930	2210	2600	4730	1855	1700	630	4015	1450	1270	1270	576	920	2830	2055	1050
	120	1560	1600	2340	2472	2300	2370	28	24	22	19	5930	2210	2600	4730	1855	1700	630	4015	1450	1270	1270	576	920	2710	1955	1050
	135	1560	1600	2340	2472	2300	2370	28	24	22	19	5930	2210	2600	4730	1855	2100	630	4015	1450	1270	1270	576	920	2185	1440	1050
	150	1560	1600	2340	2472	2300	2370	28	24	22	19	5930	2210	2600	4730	1855	1900	630	4015	1450	1270	1270	576	920	2295	1570	1050
	165	1560	1600	2340	2472	2300	2370	28	24	22	19	5930	2210	2600	4730	1855	1700	630	4015	1450	1270	1270	576	920	2380	1635	1050
	180	1560	1600	2340	2472	2300	2370	28	24	22	19	5930	2210	2600	4730	1855	1700	630	4015	1450	1270	1270	576	920	2240	1510	1050
	270	1560	1600	2340	2472	2300	2370	28	24	22	19	5930	2210	2600	4730	1855	1925	630	4015	1450	1270	1270	576	920	1760	3825	1050
ВДН-26ФК	0	1560	1600	2340	2472	2300	2370	28	24	22	19	5930	2210	2600	4730	1855	3650	630	4015	1450	1270	1870	276	920	1550	2200	1050
	30	1560	1600	2340	2472	2300	2370	28	24	22	19	5930	2210	2600	4730	1855	2250	630	4015	1450	1270	1270	576	920	3280	2170	1050
	45	1560	1600	2340	2472	2300	2370	28	24	22	19	5930	2210	2600	4730	1855	1700	630	4015	1450	1270	1270	576	920	3350	2490	1050
	60	1560	1600	2340	2472	2300	2370	28	24	22	19	5930	2210	2600	4730	1855	1600	630	4015	1450	1270	1270	576	920	3235	2445	1050
	75	1560	1600	2340	2472	2300	2370	28	24	22	19	5930	2210	2600	4730	1855	2000	630	4015	1450	1270	1270	576	920	2815	2065	1050
	90	1560	1600	2340	2472	2300	2370	28	24	22	19	5930	2210	2600	4730	1855	1700	630	4015	1450	1270	1270	576	920	2950	2165	1050
	105	1560	1600	2340	2472	2300	2370	28	24	22	19	5930	2210	2600	4730	1855	1700	630	4015	1450	1270	1270	576	920	2830	2055	1050
	120	1560	1600	2340	2472	2300	2370	28	24	22	19	5930	2210	2600	4730	1855	1700	630	4015	1450	1270	1270	576	920	2710	1955	1050
	135	1560	1600	2340	2472	2300	2370	28	24	22	19	5930	2210	2600	4730	1855	2100	630	4015	1450	1270	1270	576	920	2185	1440	1050
	150	1560	1600	2340	2472	2300	2370	28	24	22	19	5930	2210	2600	4730	1855	1900	630	4015	1450	1270	1270	576	920	2295	1570	1050
	165	1560	1600	2340	2472	2300	2370	28	24	22	19	5930	2210	2600	4730	1855	1700	630	4015	1450	1270	1270	576	920	2380	1635	1050
	180	1560	1600	2340	2472	2300	2370	28	24	22	19	5930	2210	2600	4730	1855	1700	630	4015	1450	1270	1270	576	920	2240	1510	1050
	270	1560	1600	2340	2472	2300	2370	28	24	22	19	5930	2210	2600	4730	1855	1925	630	4015	1450	1270	1270	576	920	1760	3825	1050

*Размеры даны справочно

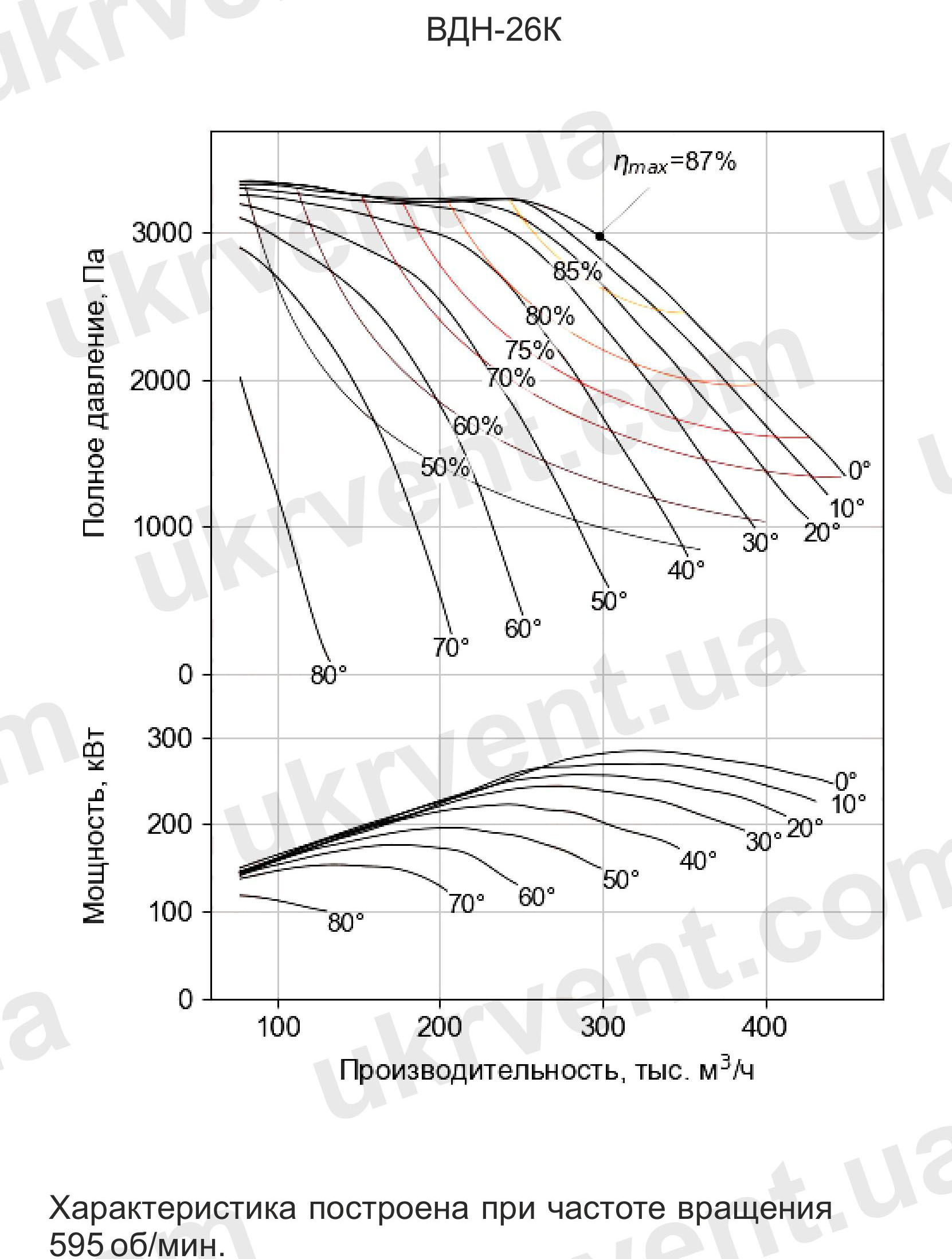

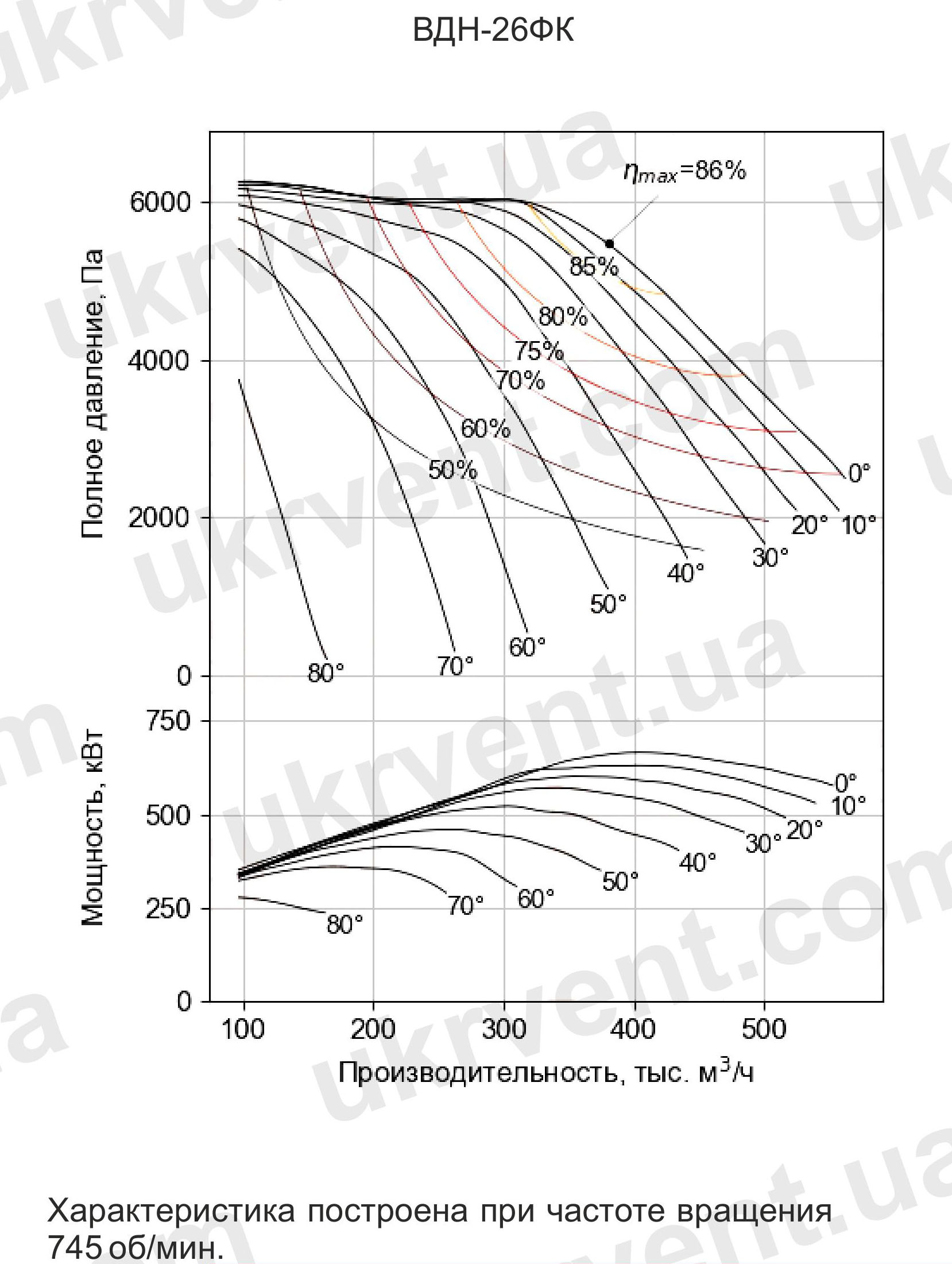

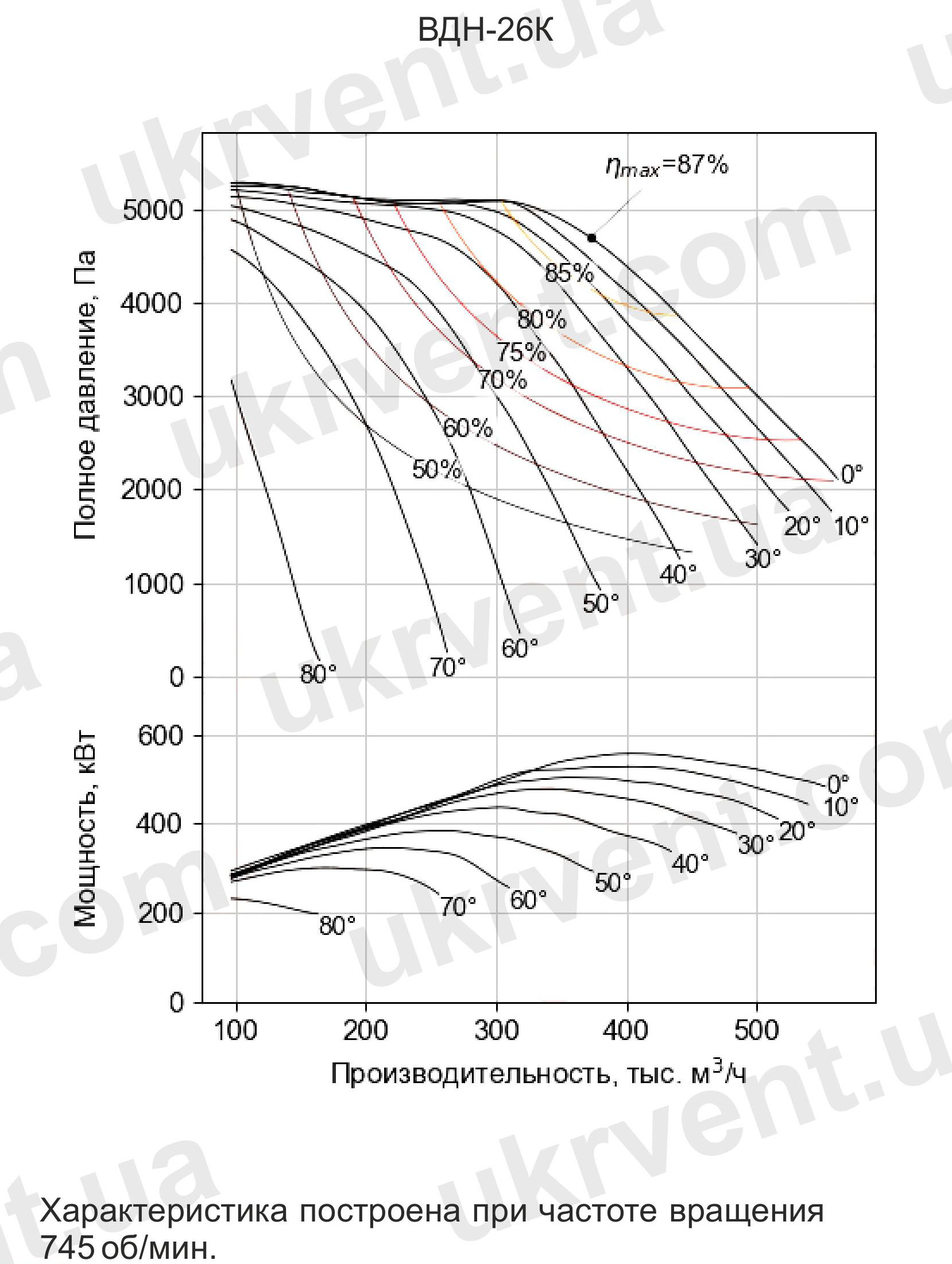

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 30°С и плотности газов 11,65 кг/м3 на входе в вентилятор

МОДИФИКАЦИИ: ВДН-26К И ВДН-26ФК

ВДН-26К — оснащён усиленным двухопорным подшипниковым узлом с применением смазывающих материалов. Повышенный ресурс, устойчивость к вибрациям и нагрузкам.
ВДН-26ФК — форсированная версия вентилятора, специально разработанная для эксплуатации с высокопроизводительными котлами. Особая конструкция рабочего колеса минимизирует накопление газовых примесей на лопатках.

ИСПОЛНЕНИЕ ВЕНТИЛЯТОРОВ

Схема исполнения №3 (рабочее колесо через муфту соединено с промежуточным валом).

Материал изготовления: углеродистая сталь, нержавеющая сталь, сплавы в антикоррозионном и взрывозащищённом исполнении.

Варианты исполнения: правого и левого вращения.

Направление вращения: определяется по ходу часовой стрелки (правое) и против неё (левое) со стороны электродвигателя.

Угол поворота корпуса: от 0° до 270°, кратность установки 15° (облегчённый монтаж воздуховодов).

КОНСТРУКЦИОННЫЕ ОСОБЕННОСТИ

Основные узлы:

Рабочее колесо: сварная крыльчатка с радиальными лопатками, сбалансированная по ГОСТ 22061.
Улитка: сварная, из профильной и листовой стали, с оребрением для жёсткости.
Ходовая часть: включает вал, подшипники, соединительную муфту. Расчётный срок службы – не менее 40 000 ч.
Направляющий аппарат: регулирует воздушный поток, обеспечивает оптимальную работу при различных нагрузках.

Исполнение №3 обеспечивает значительное снижение вибрации электродвигателя за счёт передачи боковых нагрузок на промежуточный вал, что повышает общую надёжность конструкции и срок службы вентилятора.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ ВДН-26К И ВДН-26ФК

Надёжная и проверенная конструкция, адаптированная под отечественные и европейские стандарты.
Повышенный КПД за счёт оптимизированной аэродинамической формы крыльчатки.
Минимальные вибрационные и тепловые нагрузки на привод.
Устойчивость к агрессивным средам, возможность индивидуального подбора материалов.
Гибкость в компоновке (углы поворота, направление вращения).
Высокая ремонтопригодность и доступность комплектующих.

Вентиляторы дутьевые дымососы ВДН-26К и ВДН-26ФК от Укрвентсистемы — это надёжное промышленное оборудование, соответствующее самым высоким требованиям по производительности, надёжности и сроку службы. Их конструктивная адаптивность и широкие возможности исполнения делают их оптимальным выбором для промышленных объектов различного назначения: от котельных до теплоэлектростанций и производственных комплексов.
