Вентилятор ВДН-24К — это центробежная тягодутьевая машина одностороннего всасывания, предназначенная для нагнетания воздуха в топки котлов и отвода продуктов сгорания топлива. Оборудование широко применяется в котельных установках, ТЭЦ, а также на промышленных линиях, где требуется стабильная подача воздуха и удаление газов.

ВДН-24К обеспечивает непрерывную работу в условиях высокой нагрузки и обладает длительным эксплуатационным ресурсом. Допускается его применение в системах вентиляции и кондиционирования воздуха в производственных помещениях, если условия соответствуют требованиям технической документации.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И УСЛОВИЯ ЭКСПЛУАТАЦИИ

Температура рабочей среды: от -30°C до +80°C (до +100°C на входе).
Климатическое исполнение: У и Т (в соответствии с ГОСТ 15150-69).
Условия установки: в помещении или под навесом на открытом воздухе.

Машина рассчитана на перемещение чистого или малоагрессивного воздуха. При заказе возможно изготовление проточной части из материалов, устойчивых к воздействию агрессивной среды.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВДН-24К

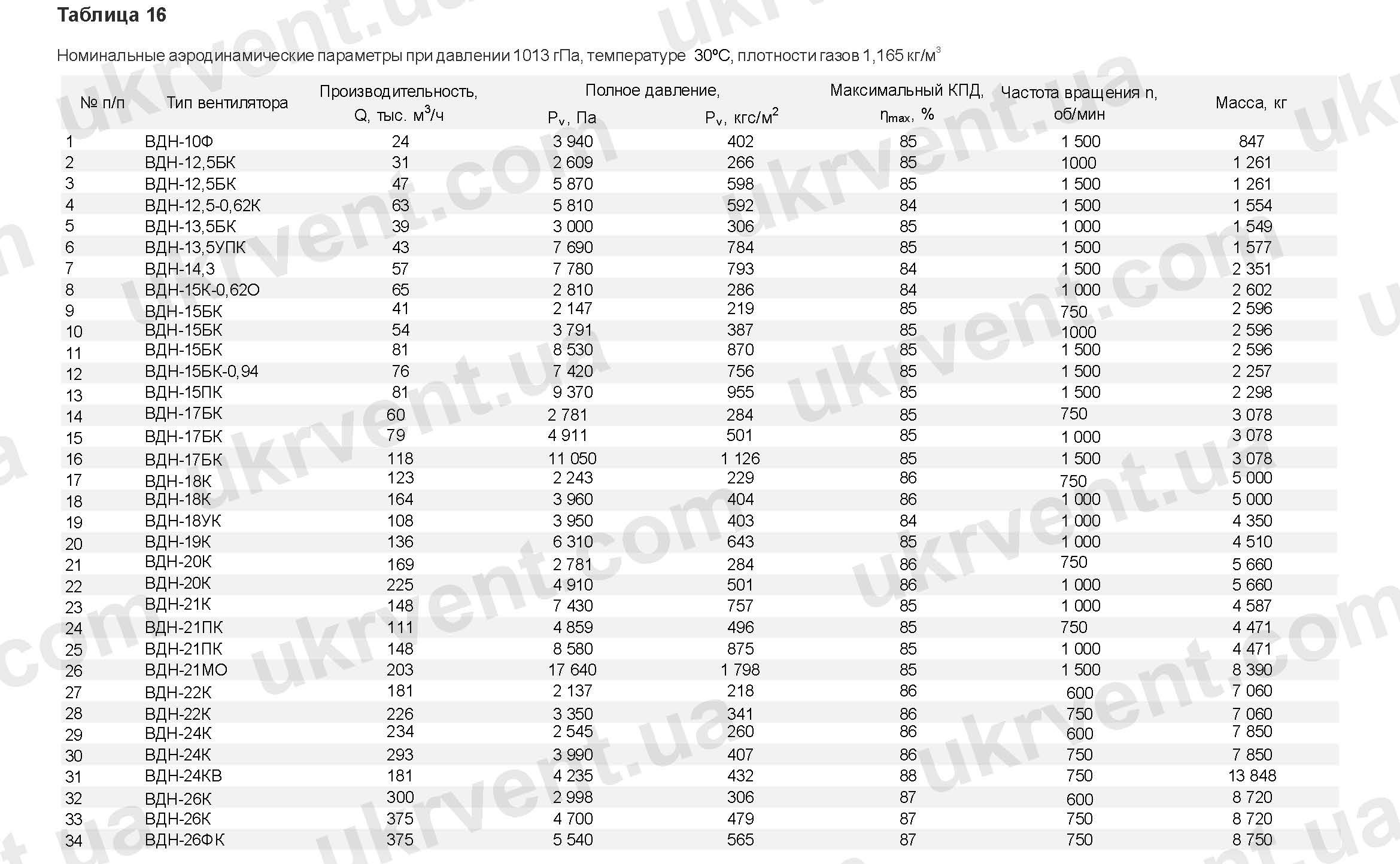

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 30ºС, плотности газов 1,165 кг/м³

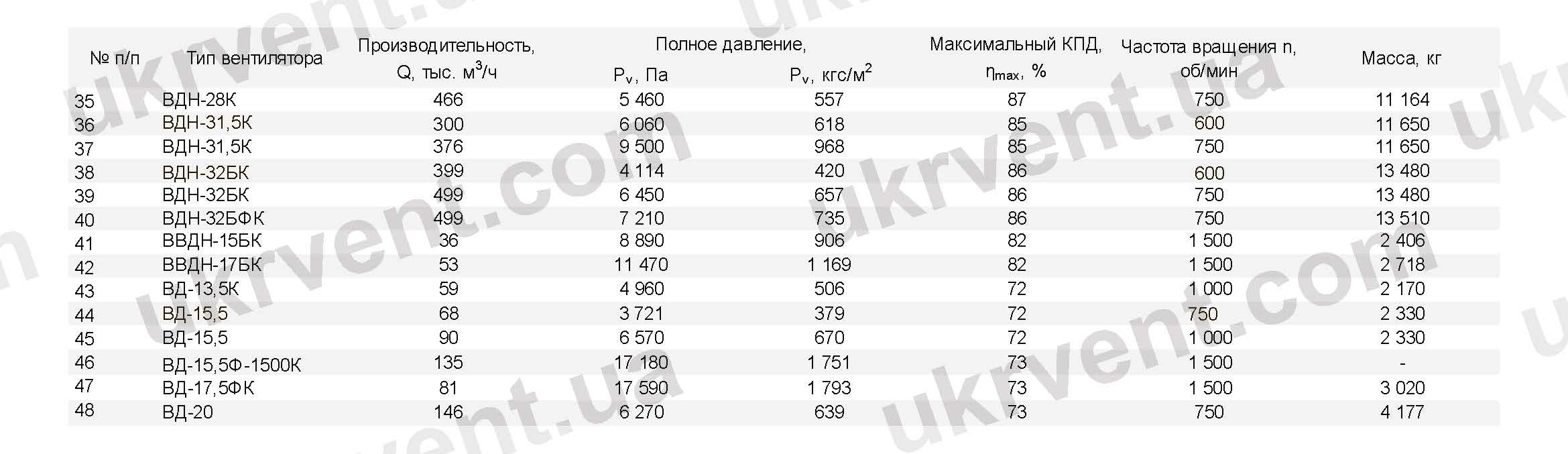

Тип вентилятора	Производительность, Q, тыс. м³/ч	Полное давление, Pv, Па	Полное давление, Pv , кгс/м²	Максимальный КПД, ηmax, %	Частота вращения n, об/мин	Масса, кг
ВДН-24К	234	2545	260	86	600	7850
ВДН-24К	293	3990	407	86	750	7850
ВДН-24КВ	181	4235	432	88	750	13848

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ТИПА ВДН-24К

Группа присоединительных размеров, мм

Тип машины

Разворот, φск°

ВДН-24КВ

180

1090

1200

1750

1862

1800

1905

Группа габаритных размеров, мм

Тип машины

Разворот, φск°

ВДН-24КВ

180

4895

1800

2400

4120

1706

2458

170

3455

1105

Группа установочных размеров, мм

Тип машины

Разворот, φск°

ВДН-24КВ

180

651

900

4500

–

1215

*Размеры даны справочно

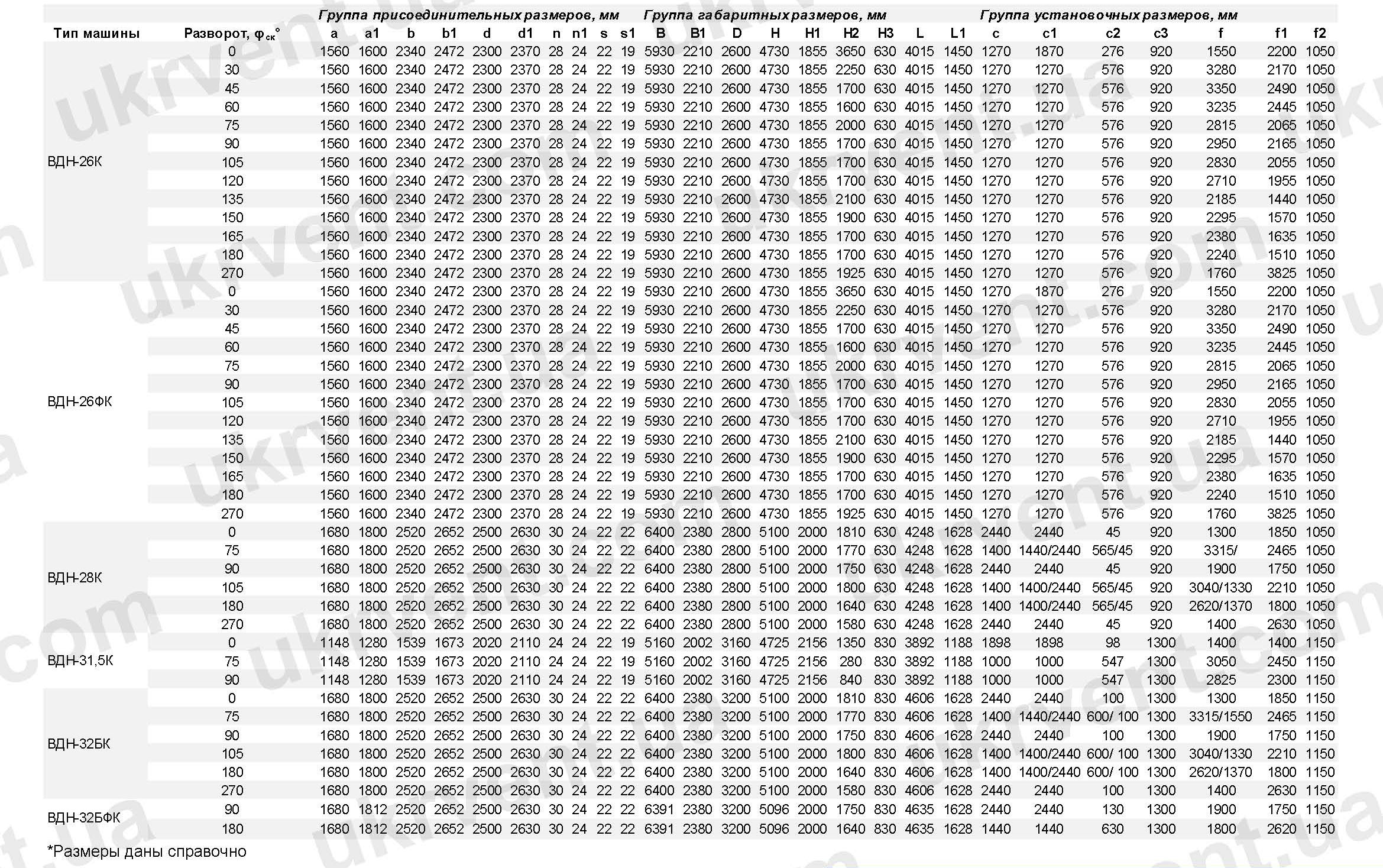

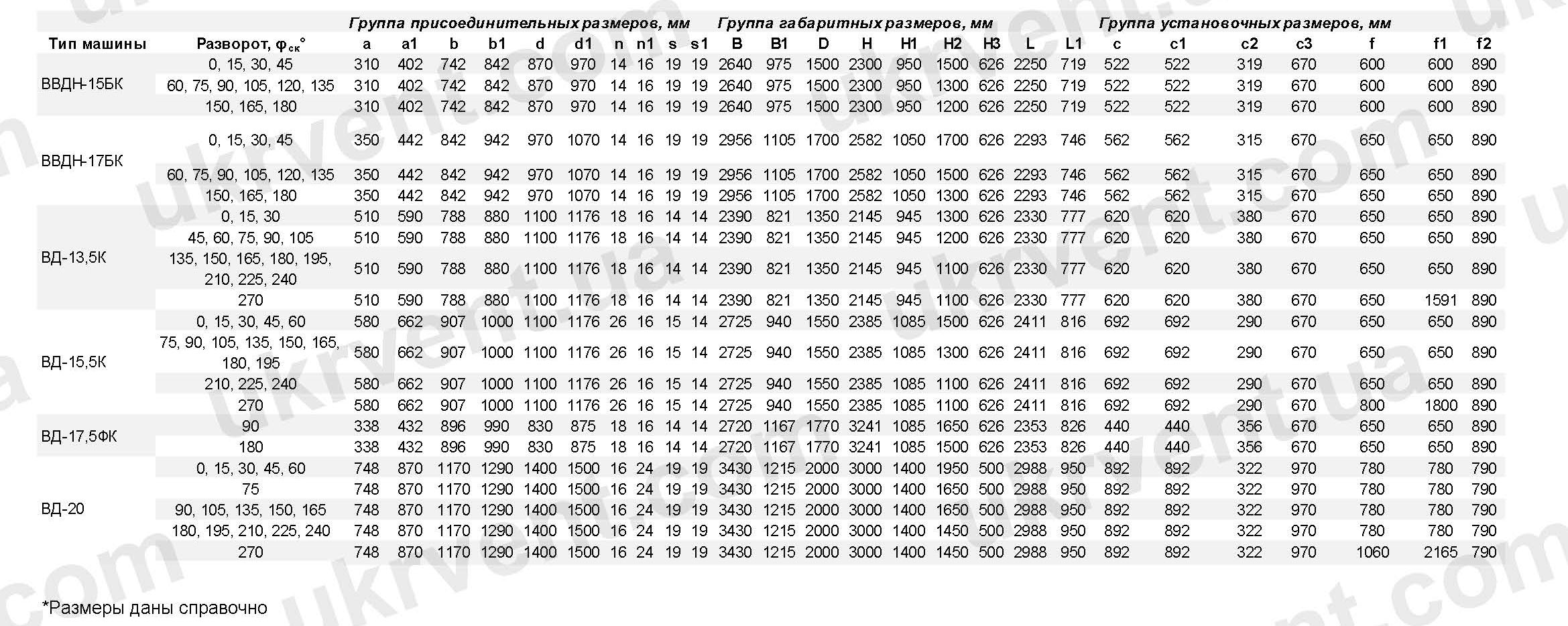

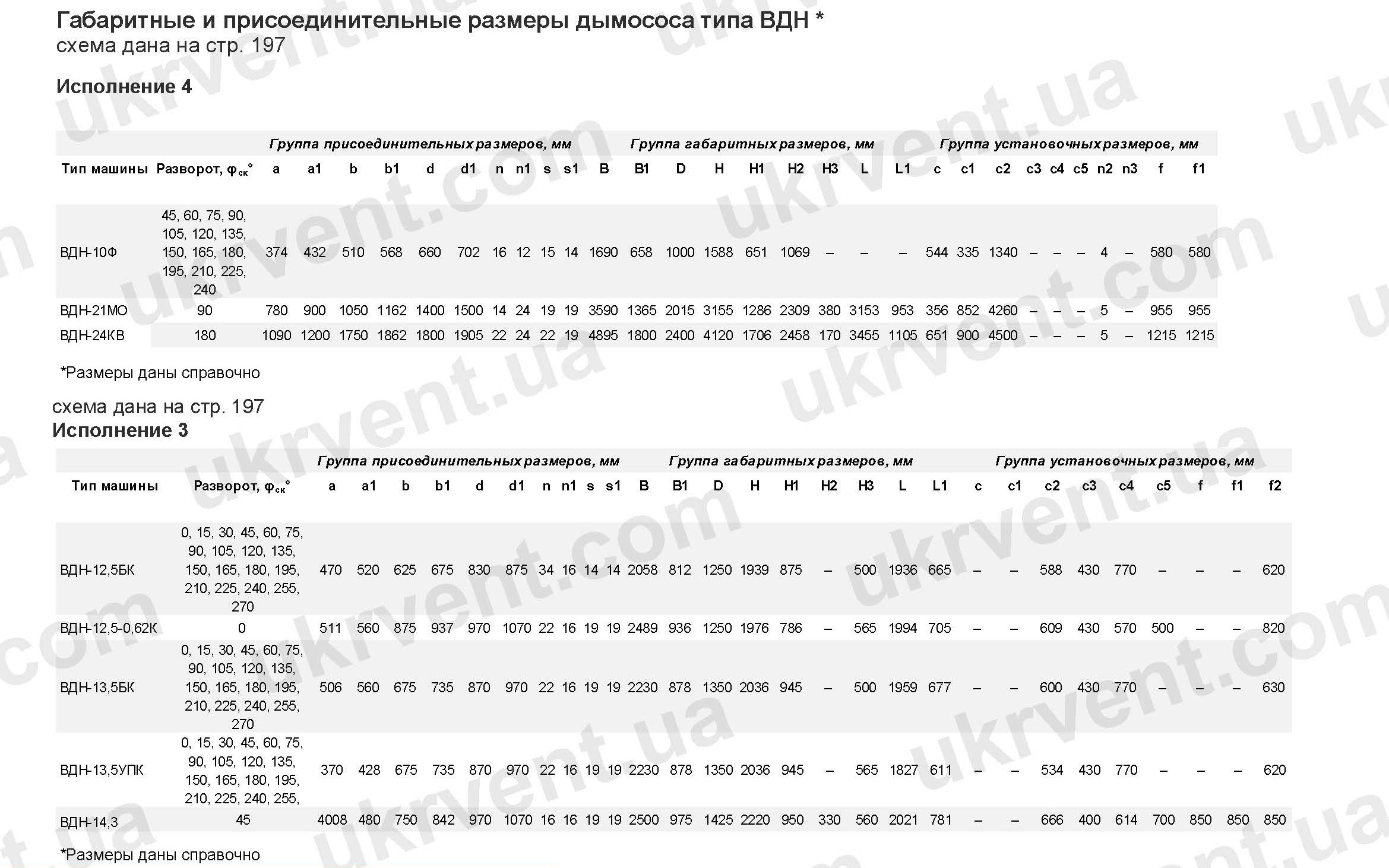

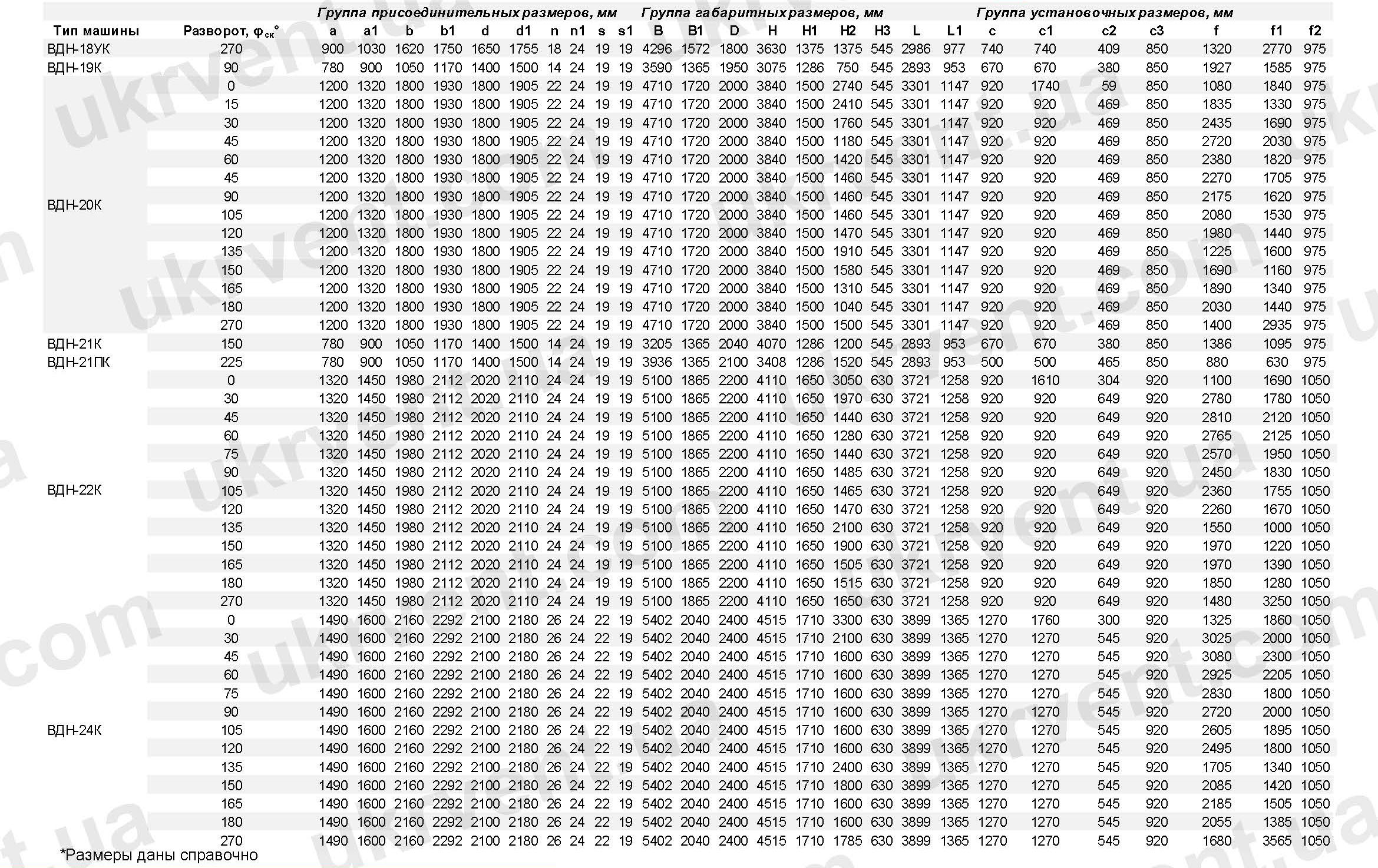

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ВЕНТИЛЯТОРА ВДН-24К

Тип машины	Разворот, φск°	a	a1	b	b1	d	d1	n	n1	s	s1	B	B1	D	H	H1	H2	H3	L	L1	c	c1	c2	c3	f	f1	f2
ВДН-24К	0	1490	1600	2160	2292	2100	2180	26	24	22	19	5402	2040	2400	4515	1710	3300	630	3899	1365	1270	1760	300	920	1325	1860	1050
	30	1490	1600	2160	2292	2100	2180	26	24	22	19	5402	2040	2400	4515	1710	2100	630	3899	1365	1270	1270	545	920	3025	2000	1050
	45	1490	1600	2160	2292	2100	2180	26	24	22	19	5402	2040	2400	4515	1710	1600	630	3899	1365	1270	1270	545	920	3080	2300	1050
	60	1490	1600	2160	2292	2100	2180	26	24	22	19	5402	2040	2400	4515	1710	1600	630	3899	1365	1270	1270	545	920	2925	2205	1050
	75	1490	1600	2160	2292	2100	2180	26	24	22	19	5402	2040	2400	4515	1710	1600	630	3899	1365	1270	1270	545	920	2830	1800	1050
	90	1490	1600	2160	2292	2100	2180	26	24	22	19	5402	2040	2400	4515	1710	1600	630	3899	1365	1270	1270	545	920	2720	2000	1050
	105	1490	1600	2160	2292	2100	2180	26	24	22	19	5402	2040	2400	4515	1710	1600	630	3899	1365	1270	1270	545	920	2605	1895	1050
	120	1490	1600	2160	2292	2100	2180	26	24	22	19	5402	2040	2400	4515	1710	1600	630	3899	1365	1270	1270	545	920	2495	1800	1050
	135	1490	1600	2160	2292	2100	2180	26	24	22	19	5402	2040	2400	4515	1710	2400	630	3899	1365	1270	1270	545	920	1705	1340	1050
	150	1490	1600	2160	2292	2100	2180	26	24	22	19	5402	2040	2400	4515	1710	1800	630	3899	1365	1270	1270	545	920	2085	1420	1050
	165	1490	1600	2160	2292	2100	2180	26	24	22	19	5402	2040	2400	4515	1710	1600	630	3899	1365	1270	1270	545	920	2185	1505	1050
	180	1490	1600	2160	2292	2100	2180	26	24	22	19	5402	2040	2400	4515	1710	1600	630	3899	1365	1270	1270	545	920	2055	1385	1050
	270	1490	1600	2160	2292	2100	2180	26	24	22	19	5402	2040	2400	4515	1710	1785	630	3899	1365	1270	1270	545	920	1680	3565	1050

*Размеры даны справочно

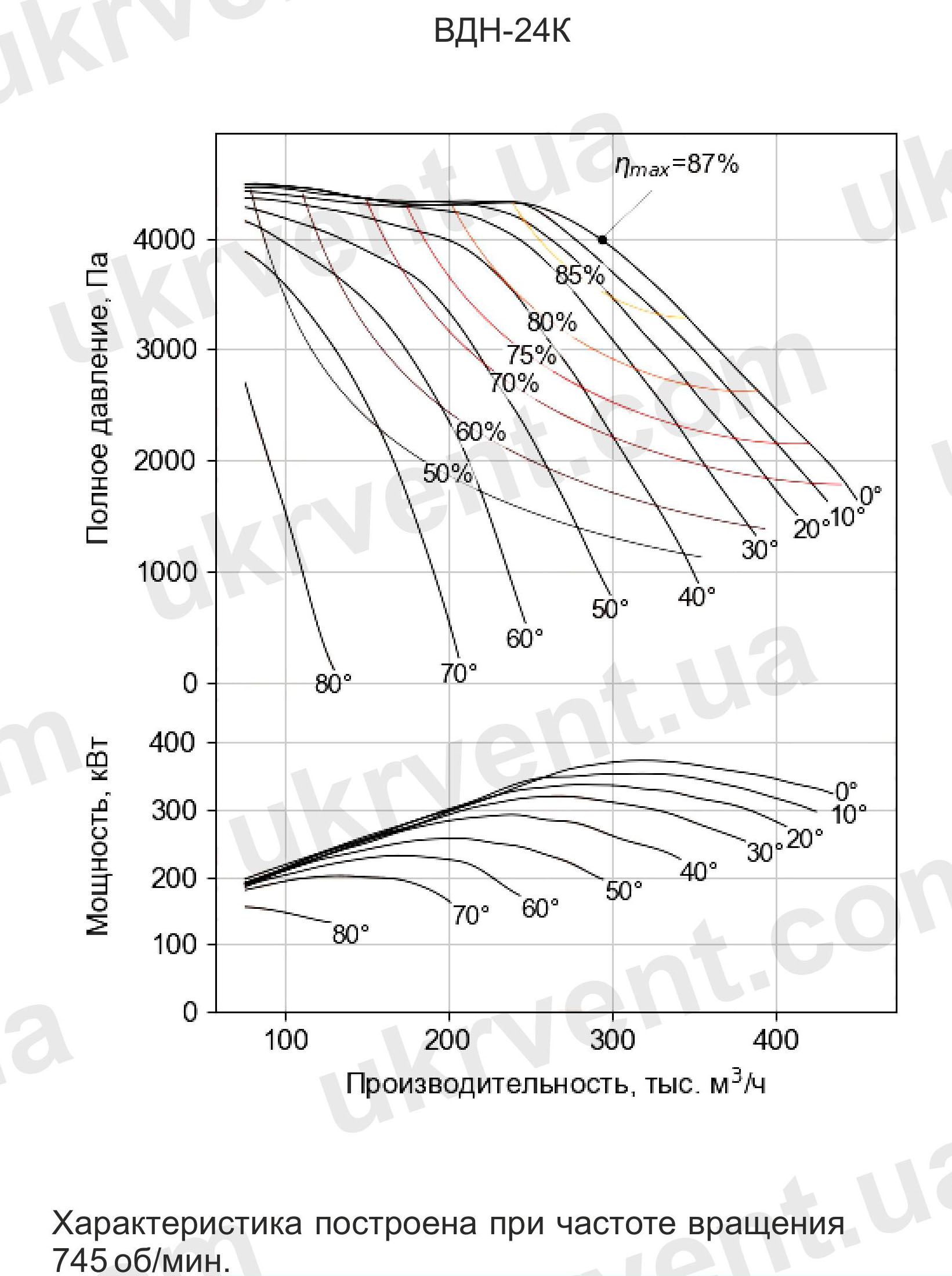

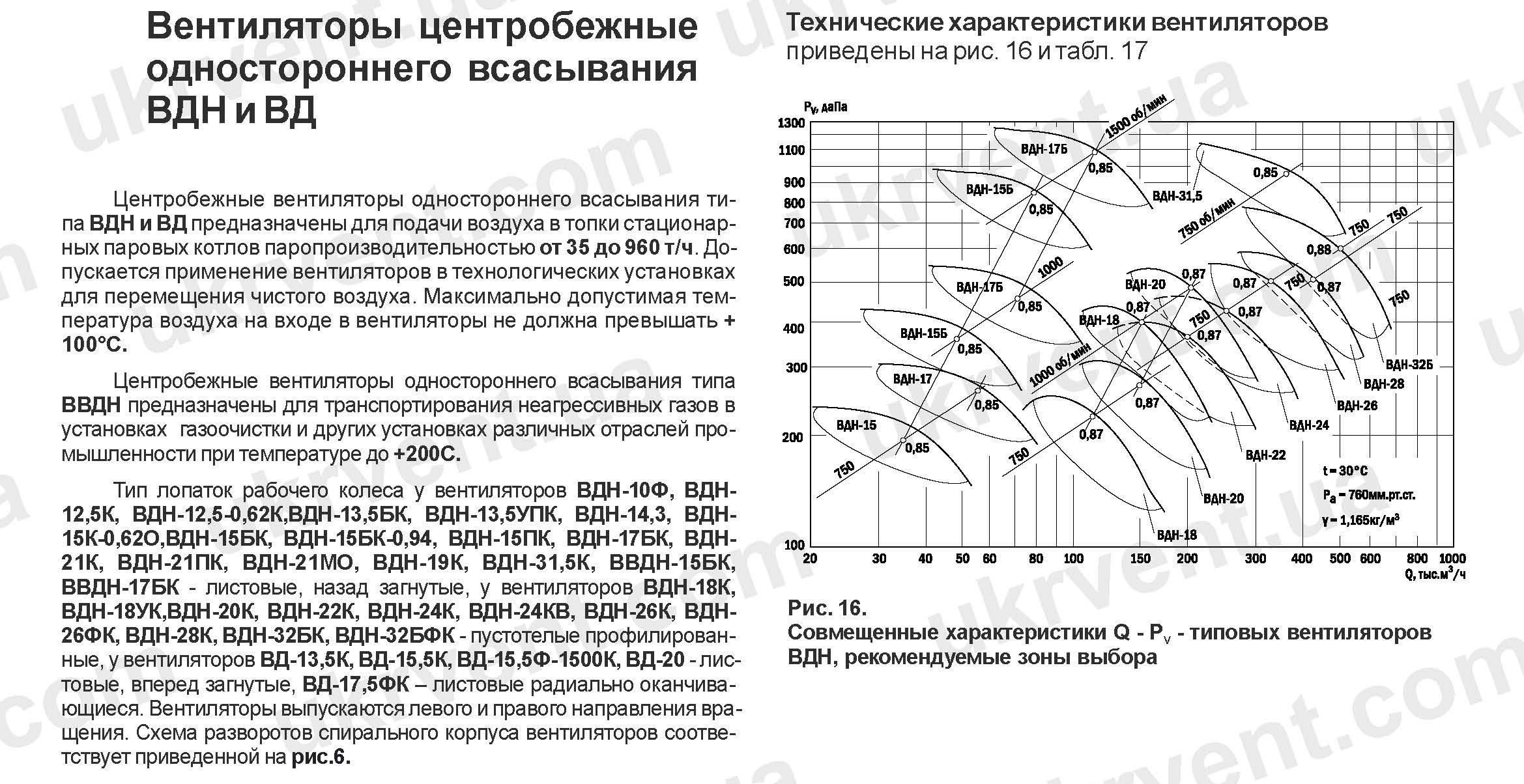

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 30°С и плотности газов 11,65 кг/м3 на входе в вентилятор

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

ВДН-24К выпускается в исполнении №3. Рабочее колесо установлено на промежуточном валу, соединённом с двигателем через муфту. Такой подход снижает нагрузку на электродвигатель, повышая надёжность и срок службы агрегата.

Основные узлы:

Рабочее колесо: сварная конструкция из крыльчатки и ступицы.
Ходовая часть: вал, подшипники, соединительная муфта.
Улитка: выполнена из листовой стали, усилена оребрением.
Воронка всасывания и направляющий аппарат: обеспечивают эффективный воздушный поток.

МОДИФИКАЦИИ И МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ

Вентиляторы ВДН-24К выпускаются с различными вариантами исполнения:

Стандартное — из углеродистой стали.
Нержавеющее исполнение — для агрессивных сред.
Взрывозащищённое — по ДНАОП 0.00-1.18-98.
Правое и левое вращение корпуса.
С подшипниковым узлом повышенной надёжности (обозначение “К”).

УГЛЫ ПОВОРОТА КОРПУСА И НАПРАВЛЕНИЕ ВРАЩЕНИЯ

Направление вращения определяется по спирали корпуса со стороны электродвигателя:

Правое — улитка направлена по часовой стрелке.
Левое — против часовой стрелки.

Поворот корпуса осуществляется с шагом 15°, в диапазоне от 0° до 270°, что облегчает монтаж и подключение к воздуховоду.

ПРЕИМУЩЕСТВА ВДН-24К

Высокая производительность и устойчивость к износу.
Простота монтажа благодаря универсальной конструкции.
Надёжная работа в тяжёлых условиях эксплуатации.
Возможность адаптации под конкретные задачи и среды.
Совместимость с системами очистки и фильтрации газов.

Укрвентсистема — ведущий производитель промышленных вентиляторов, предлагающий надёжные решения в области тягодутьевых машин. Вентилятор ВДН-24К выпускается в строгом соответствии с отраслевыми стандартами, проходит заводские испытания и доступен для заказа в различных комплектациях.
