ВЕНТИЛЯТОР ДУТЬЕВОЙ ДЫМОСОС ВДН-13,5БК И ВДН-13,5УПК

Центробежные дымососы одностороннего всасывания ДН-12,5 исп.3

Вентиляторы ВДН

Вентиляторы модернизированные ВДН

Вентиляторы ВДН НЖ

Дымососы ДН

Дымососы ДН НЖ

Вентиляторы дутьевые дымососы ВДН-13,5БК и ВДН-13,5УПК производства «Укрвентсистемы» — это мощные центробежные тягодутьевые машины одностороннего всасывания, предназначенные для нагнетания воздуха в топочные камеры котельных агрегатов, а также удаления продуктов сгорания топлива. Эти модели нашли широкое применение на ТЭЦ, в промышленных котельных, вентиляционных установках и технологических линиях.

Благодаря высокому ресурсу, оптимизированной конструкции и возможности непрерывной работы, вентиляторы ВДН-13,5БК и ВДН-13,5УПК обеспечивают стабильную подачу воздуха и эффективную тягу даже в тяжелых эксплуатационных условиях. Их надежность подтверждена многолетней эксплуатацией на ведущих предприятиях энергетики и промышленности.

НАЗНАЧЕНИЕ И ОБЛАСТИ ПРИМЕНЕНИЯ

Центробежные вентиляторы ВДН-13,5БК и ВДН-13,5УПК предназначены для:

подачи воздуха в топки стационарных паровых и водогрейных котлов;
удаления продуктов сгорания топлива;
перемещения больших объемов воздуха в промышленных процессах;
работы в составе систем вентиляции и дымоудаления;
применения в технологических установках, не противоречащих требованиям ГОСТ и ДНАОП;
перемещения чистого воздуха при температуре до +100°С.

Эти дутьевые вентиляторы эффективно эксплуатируются как в закрытых помещениях, так и на открытых площадках под навесом.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Вентиляторы ВДН-13,5БК и ВДН-13,5УПК рассчитаны на длительную эксплуатацию в условиях:

температуры транспортируемой среды от -30°С до +80°С (в стандартной комплектации);
запыленности воздуха до 0,1 г/м³;
умеренного (У) и тропического (Т) климата, категория размещения 2 по ГОСТ 15150-69.

По требованию заказчика возможно исполнение для перемещения агрессивных сред — при условии выбора стойких материалов проточной части.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ И ВАРИАНТЫ ИСПОЛНЕНИЯ ВДН-13,5БК и ВДН-13,5УПК

Модификации:

ВДН-БК — усиленная бронелистами конструкция, повышенная защита крыльчатки.
ВДН-УПК — улучшенный подшипниковый узел с двухопорной схемой и надежной системой смазки.

Исполнения:

Исполнение 3 — колесо на промежуточном валу через муфту (для высокой виброустойчивости и ресурса).

Материалы:

углеродистая сталь (стандарт);
нержавеющие стали;
взрывозащищённое исполнение из разнородных металлов.

Направление вращения:

Правое — улитка по часовой стрелке;
Левое — улитка против часовой стрелки.

Угол поворота корпуса устанавливается от 0° до 270° с шагом 15°, что позволяет адаптировать вентилятор под любые проектные условия.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВДН-13,5БК и ВДН-13,5УПК

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 30ºС, плотности газов 1,165 кг/м³

Тип вентилятора	Производительность, Q, тыс. м³/ч	Полное давление, Pv, Па	Полное давление, Pv , кгс/м²	Максимальный КПД, ηmax, %	Частота вращения n, об/мин	Масса, кг
ВДН-13,5БК	39	3000	306	85	1000	1549
ВДН-13,5УПК	43	7690	784	85	1500	1577

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ВЕНТИЛЯТОРА ВДН-13,5БК и ВДН-13,5УПК

Группа присоединительных размеров, мм
Тип машины			Разворот, φск°			a			a1			b		b1			d			d1			n			n1	s			s1
ВДН-13,5БК			0, 15, 30, 45, 60, 75, 90, 105, 120, 135, 150, 165, 180, 195, 210, 225, 240, 255, 270			506			560			675		735			870			970			22			16	19			19
ВДН-13,5УПК			0, 15, 30, 45, 60, 75, 90, 105, 120, 135, 150, 165, 180, 195, 210, 225, 240, 255,			370			428			675		735			870			970			22			16	19			19
Группа габаритных размеров, мм
Тип машины	Разворот, φск°			B				B1			D		H			H1		H2				H3		L					L1
ВДН-13,5БК	0, 15, 30, 45, 60, 75, 90, 105, 120, 135, 150, 165, 180, 195, 210, 225, 240, 255, 270			2230				878			1350		2036			945		–				500		1959					677
ВДН-13,5УПК	0, 15, 30, 45, 60, 75, 90, 105, 120, 135, 150, 165, 180, 195, 210, 225, 240, 255,			2230				878			1350		2036			945		–				565		1827					611
Группа установочных размеров, мм
Тип машины		Разворот, φск°			c		c1			c2			c3		c4				с5		f				f1			f2
ВДН-13,5БК		0, 15, 30, 45, 60, 75, 90, 105, 120, 135, 150, 165, 180, 195, 210, 225, 240, 255, 270			–		–			600			430		770				–		–				–			630
ВДН-13,5УПК		0, 15, 30, 45, 60, 75, 90, 105, 120, 135, 150, 165, 180, 195, 210, 225, 240, 255,			–		–			534			430		770				–		–				–			620

*Размеры даны справочно

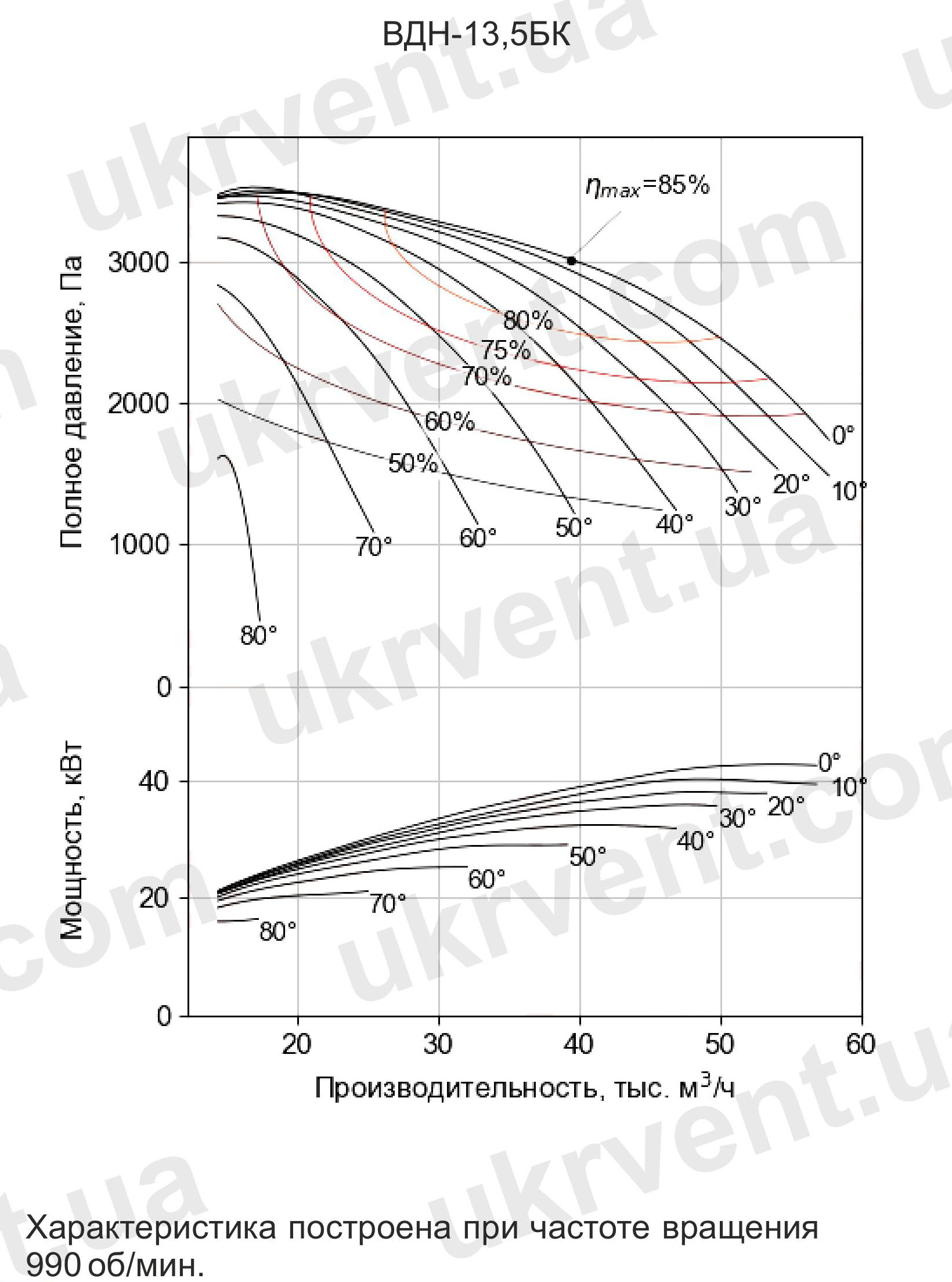

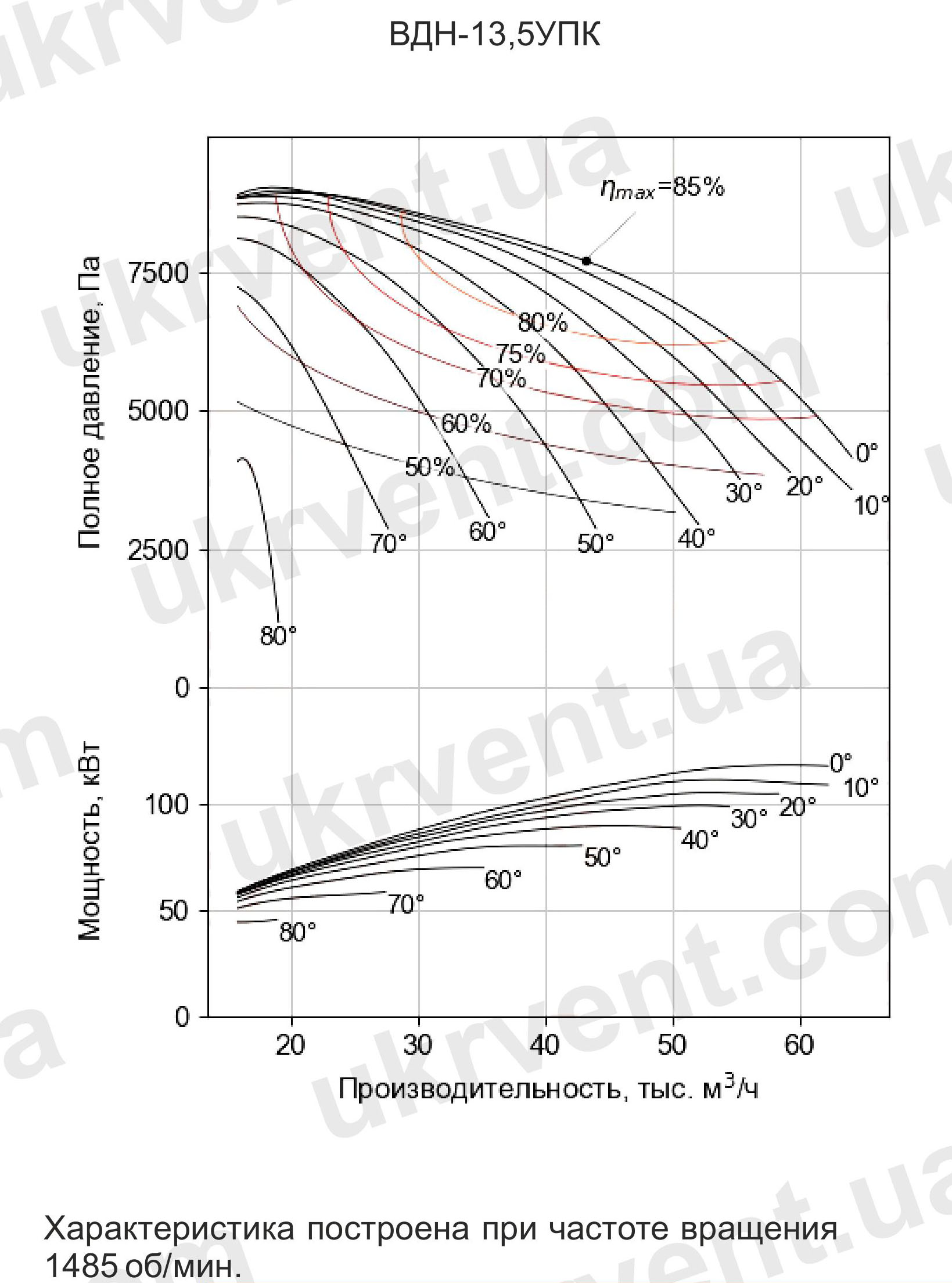

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 30°С и плотности газов 11,65 кг/м3 на входе в вентилятор

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ ВДН-13,5БК И ВДН-13,5УПК

высокая надежность конструкции;
устойчивость к радиальным нагрузкам;
длительный ресурс эксплуатации;
возможность эксплуатации в запыленной и агрессивной среде;
удобство монтажа и обслуживания;
широкий диапазон климатических условий эксплуатации;
адаптивность к различным технологическим процессам.

КОНСТРУКЦИЯ И КОМПЛЕКТАЦИЯ ВДН-13,5БК и ВДН-13,5УПК

Основные узлы вентилятора:

рабочее колесо (сварное, с лопатками и ступицей);
улитка (сварная из листовой стали, с оребрением для жесткости);
подшипниковые узлы (в зависимости от исполнения);
вал, муфта (в схеме исполнения №3);
осевой направляющий аппарат;
всасывающая воронка и рама.

Рабочее колесо изготавливается по сварной технологии, что обеспечивает высокую прочность и долговечность. Оребренная улитка повышает устойчивость к механическим нагрузкам. Система осевого регулирования потока позволяет точно настраивать параметры работы вентилятора под конкретные условия эксплуатации.

Вентиляторы дутьевые дымососы ВДН-13,5БК и ВДН-13,5УПК от «Укрвентсистемы» — это высокоэффективное решение для промышленных предприятий, нуждающихся в надежной и долговечной тягодутьевой машине. Продуманная конструкция, широкие возможности по адаптации под технические задачи заказчика, а также высокие показатели надежности делают эти модели оптимальным выбором для энергетики, металлургии, химической промышленности и коммунального хозяйства.

Закажите ВДН-13,5БК и ВДН-13,5УПК напрямую у производителя — обеспечьте стабильную работу вашего оборудования с гарантией качества и технической поддержки!
