МЕЛЬНИЧНЫЕ ВЕНТИЛЯТОРЫ ВМ-40/750-IБК ОТ УКРВЕНТСИСТЕМЫ

Мельничные вентиляторы ВМ-40/750-IБК производства Укрвентсистемы представляют собой специализированное промышленное оборудование одностороннего всасывания, предназначенное для обеспечения устойчивой подачи пылевоздушной смеси в установках котлоагрегатов, работающих на твёрдом топливе. Основной задачей вентилятора является создание устойчивого воздушного потока, необходимого для пневмотранспортировки угольной пыли с заданными параметрами расхода и давления в условиях интенсивного абразивного износа.

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Вентиляторы типа ВМ-40/750-IБК применяются в составе систем подачи топлива на топки энергетических котлов. Устройства обеспечивают перемещение пылевоздушной смеси с запылённостью до 80 г/м³, что делает их оптимальным решением для теплоэнергетических и промышленных предприятий, использующих уголь в качестве основного энергоносителя. Данное оборудование используется на объектах с высокими требованиями к температурной и механической стойкости.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВМ-40/750-IБК

Вентиляторы ВМ-40/750-IБК рассчитаны на эксплуатацию в климатических условиях категорий У и Т (ГОСТ 15150-69), в том числе на открытых площадках. Конструкция агрегата рассчитана на длительную эксплуатацию в среде с высоким содержанием абразивных частиц.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Вентилятор ВМ-40/750-IБК состоит из следующих основных узлов:

• Рабочее колесо;
• Спиральный корпус (улитка);
• Всасывающий патрубок;
• Рама;
• Ходовая часть.

МОДИФИКАЦИИ ВМ-40/750-IБК

Для адаптации под конкретные условия эксплуатации вентиляторы выпускаются:

• ВМ-40/750-IБК – «К» оснащён подшипниковыми узлами с консистентной смазкой, рассчитанными на работу при высоких температурах. Данная версия отличается повышенной надёжностью и минимальными затратами на обслуживание.
• ВМ-40/750-IБК – «Б» комплектуется броневыми листами для условий с повышенным уровнем абразивного износа.

НАПРАВЛЕНИЕ ВРАЩЕНИЯ ВМ-40/750-IБК

Направление вращения вентилятора определяется со стороны электродвигателя:

• Правое вращение — если спираль улитки направлена по часовой стрелке;
• Левое вращение — если спираль направлена против часовой стрелки.

ПРЕИМУЩЕСТВА ВМ-40/750-IБК ОТ УКРВЕНТСИСТЕМЫ

• Повышенная износостойкость при транспортировке пылевоздушной смеси;
• Устойчивых к абразивному износу;
• Надёжная работа при высоких температурах;
• Минимальные эксплуатационные и сервисные затраты.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВМ-40/750-IБК

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 70°С, плотности газов 1,029 кг/м3

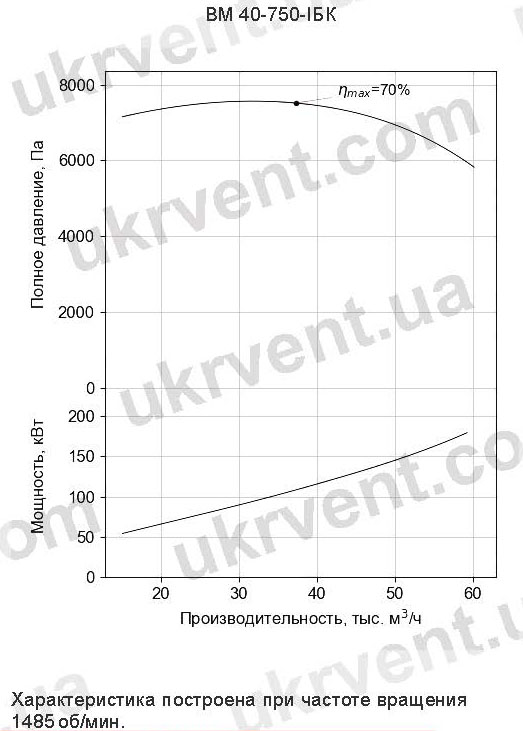

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 70°С, плотности газов 1,029 кг/м³ на входе в вентилятор
