ВЕНТИЛЯТОР ГОРЯЧЕГО ДУТЬЯ ВГДН-19,3-0,62К
Вентиляторы горячего дутья
Центробежный вентилятор горячего дутья ВГДН-19,3-0,62К производства Укрвентсистемы — это специализированное оборудование промышленного назначения, предназначенное для подачи нагретого воздуха в топки паровых стационарных котлов различных типов. Также используется для рециркуляции горячего воздуха в воздушных трактах котельных установок. Данный агрегат относится к классу одностороннего всасывания, что обеспечивает оптимальные аэродинамические характеристики и устойчивую работу в условиях длительной тепловой нагрузки.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Вентиляторы ВГДН-19,3-0,62К рассчитаны на перемещение чистого, сухого, неагрессивного воздуха с температурой от +200 °C до +400 °C. Их использование в средах с пылевыми или химически активными компонентами, а также в системах вентиляции, аспирации, сушки или охлаждения категорически запрещено. Эксплуатация допускается при температуре окружающей среды до -30 °C и установке как внутри, так и вне зданий (с обязательной защитой от атмосферных осадков). Допустимые частоты вращения: 1000 об/мин.
Для обеспечения стойкости к воздействию высокотемпературной среды корпус и основные элементы вентилятора изготавливаются из жаропрочной стали. Климатическое исполнение — У2 (умеренный климат, категория размещения 2).
НАПРАВЛЕНИЕ ВРАЩЕНИЯ И УГЛЫ ПОВОРОТА КОРПУСА
Направление вращения:
- Правое: спираль корпуса направлена по часовой стрелке.
- Левое: спираль корпуса направлена против часовой стрелки.
КОНСТРУКТИВНАЯ СХЕМА: ИСПОЛНЕНИЕ 3
Согласно Схеме 3, рабочее колесо вентилятора ВГДН-19,3-0,62К насажено на промежуточный вал, соединённый с электродвигателем через упругую муфту. Такой подход позволяет значительно снизить вибрационные и радиальные нагрузки на двигатель, что повышает его ресурс и стабильность работы всей установки. Основные нагрузки воспринимаются промежуточным валом и его подшипниковыми узлами, обладающими высокой износостойкостью.
МОДИФИКАЦИИ ВЕНТИЛЯТОРА ВГДН-19,3-0,62К
В зависимости от условий эксплуатации и требований к оборудованию, вентиляторы ВГДН-19,3-0,62К выпускаются в следующих исполнениях:
- ВГДН-К — стандартная модель с усиленным подшипниковым узлом на двух опорах и улучшенной системой смазки.
ОСНОВНЫЕ УЗЛЫ И КОМПОНЕНТЫ
Рабочее колесо
Изготовлено в виде сварной конструкции из жаропрочной стали, включает лопатки и ступицу. Обеспечивает стабильную производительность в условиях длительного теплового воздействия.
Ходовая часть
Состоит из вала, подшипников в горизонтально разъёмном корпусе, вентилятора охлаждения, уплотнительных узлов и муфты, передающей крутящий момент от двигателя.
Улитка (корпус)
Выполнена из листовой и профильной стали, армирована ребрами жесткости. Обеспечивает оптимальное распределение потоков и механическую прочность при высоких температурах.
Направляющий аппарат
Устанавливается на входе воздушного тракта. Имеет поворотные лопатки, позволяющие точно регулировать производительность вентилятора без изменения частоты вращения.
Для правильной установки вентилятора ВГДН-19,3-0,62К требуется фундаментное основание, выполненное согласно проектной документации. Монтаж должен учитывать термические зазоры, виброизоляцию и легкий доступ к узлам для последующего технического обслуживания.

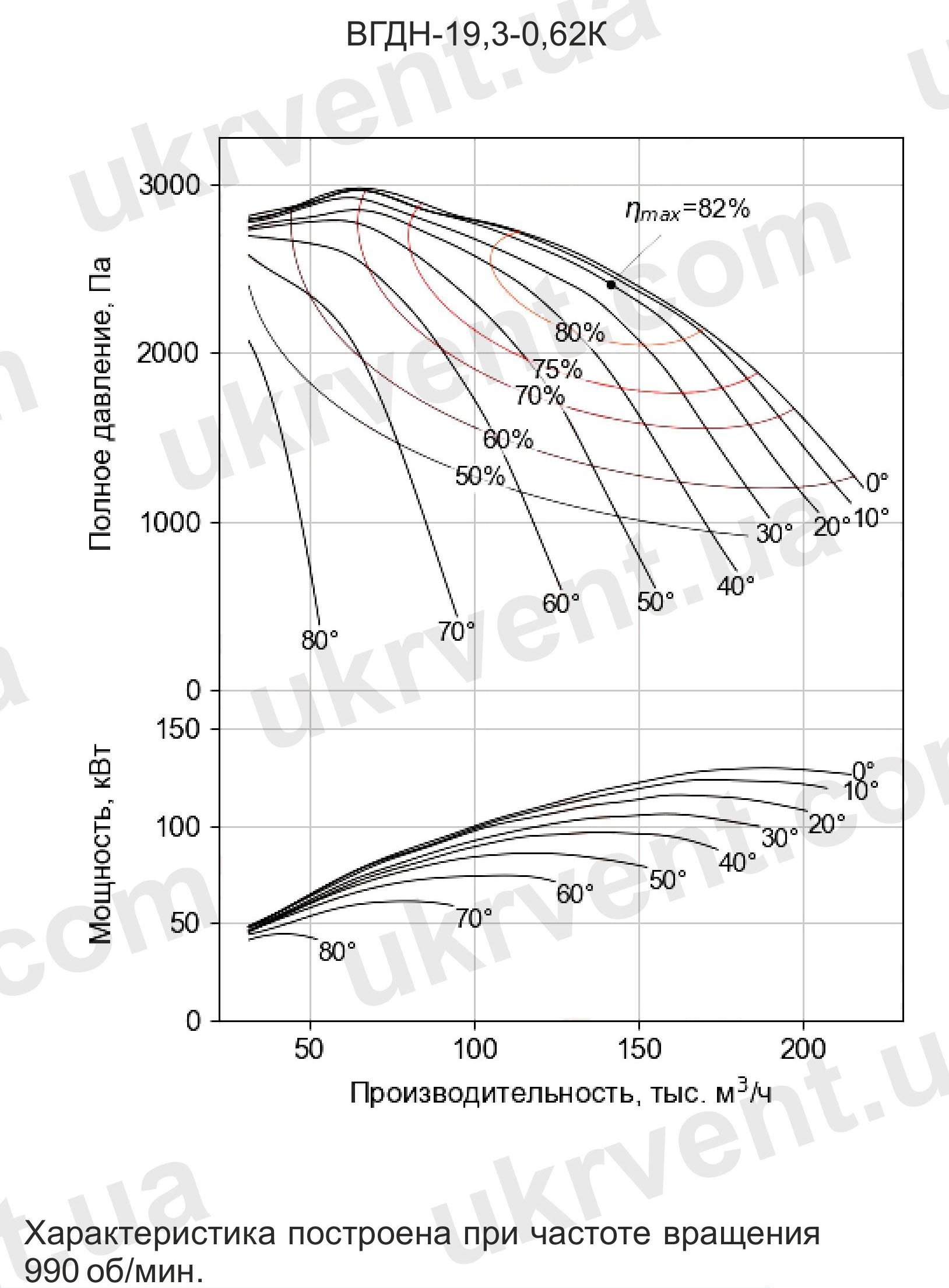

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ГОРЯЧЕГО ДУТЬЯ ВГДН-19,3-0,62К
при барометрическом давлении 1013 гПа, температуре 400°С и плотности газов 0,524 кг/м3 на входе в ТДМ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТИПА ВГДН-19,3-0,62К
| Тип машины | ВГДН-19,3-0,62К |
| Тип лопаток | Назад загнутые |
| Производительность, Q, тыс. м3/ч | 145 |
| Полное давление, Pv, Па | 2370 |
| Полное давление, Pv, кгс/м2 | 242 |
| Максимальный КПД, ηmax, % | 84 |
| Частота вращения n, об/мин | 1000 |
| Масса, кг | 4730 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ТДМ ТИПА ВГДН-19,3-0,62К
Группа присоединительных размеров, мм
| Тип машины | Разворот, φск° | a | a1 | b | b1 | d | d1 | n | n1 | s | s1 |
| ВГДН-19,3-0,62К | 90 | 718 | 830 | 1350 | 1462 | 1400 | 1500 | 20 | 24 | 19 | 19 |
*Размеры даны справочно
Группа габаритных размеров, мм
| Тип машины | Разворот, φск° | B | B1 | D | H | H1 | H2 | H3 | L | L1 |
| ВГДН-19,3-0,62К | 90 | 3897 | 1448 | 1930 | 3195 | 1258 | 616 | 545 | 2986 | 934 |
*Размеры даны справочно
Группа установочных размеров, мм
| Тип машины | Разворот, φск° | c | c1 | c2 | c3 | f | f1 | f2 |
| ВГДН-19,3-0,62К | 90 | 600 | 600 | 521 | 850 | 2234 | 1735 | 975 |
*Размеры даны справочно
ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРА ВГДН-19,3-0,62К ОТ УКРВЕНТСИСТЕМЫ
- Конструкция, рассчитанная на длительную непрерывную работу при высоких температурах.
- Жаропрочные материалы повышенной надежности.
- Возможность эксплуатации в широком температурном диапазоне.
- Универсальное исполнение с настраиваемыми углами корпуса.
- Разнообразие модификаций для специфических условий.
- Удобство обслуживания и повышенный ресурс элементов ходовой части.
Вентилятор горячего дутья ВГДН-19,3-0,62К — это проверенное решение для энергетического и промышленного сектора. Высокая надёжность, продуманная конструкция и адаптивность к сложным условиям эксплуатации делают его оптимальным выбором для теплоэнергетических установок. Продукция компании Укрвентсистемы соответствует действующим нормам и проходит строгий контроль качества, обеспечивая стабильную и безопасную работу оборудования в течение всего срока службы.
