В 2,3-130 №4 вентилятор осевой – технические хараетеристики, конструкция и область применения
Вентилятор В-2,3-130 №4 представляет собой осевой вентилятор среднего давления, предназначенный для эффективного перемещения воздушных масс и неагрессивных газовых смесей. Он активно применяется в промышленных, коммерческих и сельскохозяйственных сферах, обеспечивая надежную работу систем вентиляции, кондиционирования и воздушного отопления.
Сферы применения вентилятора В-2,3-130 №4
Благодаря своей высокой производительности и надежности, вентилятор осевой В2,3-130 №4 широко используется в:
- Системах промышленной вентиляции, кондиционирования и воздушного отопления;
- Технологических процессах на производственных предприятиях;
- Объектах сельского хозяйства (теплицы, коровники, птичники, овощехранилища);
- Оборудовании для охлаждения, таких как градирни и холодильные установки;
- Сушильных и покрасочных камерах;
- Общественных и коммерческих учреждениях, включая предприятия пищевой промышленности.
Вентиляторы осевые В-2,3-130-4-02 с вертикальной осью вращения вместе с набором дополнительного оборудования могут быть установлены в системах подпора воздуха и обеспечивать прямую подачу наружного воздуха на лестничные площадки и в лифтовые шахты, создавая избыточное давление и предотвращая поступление дыма в эти помещения.

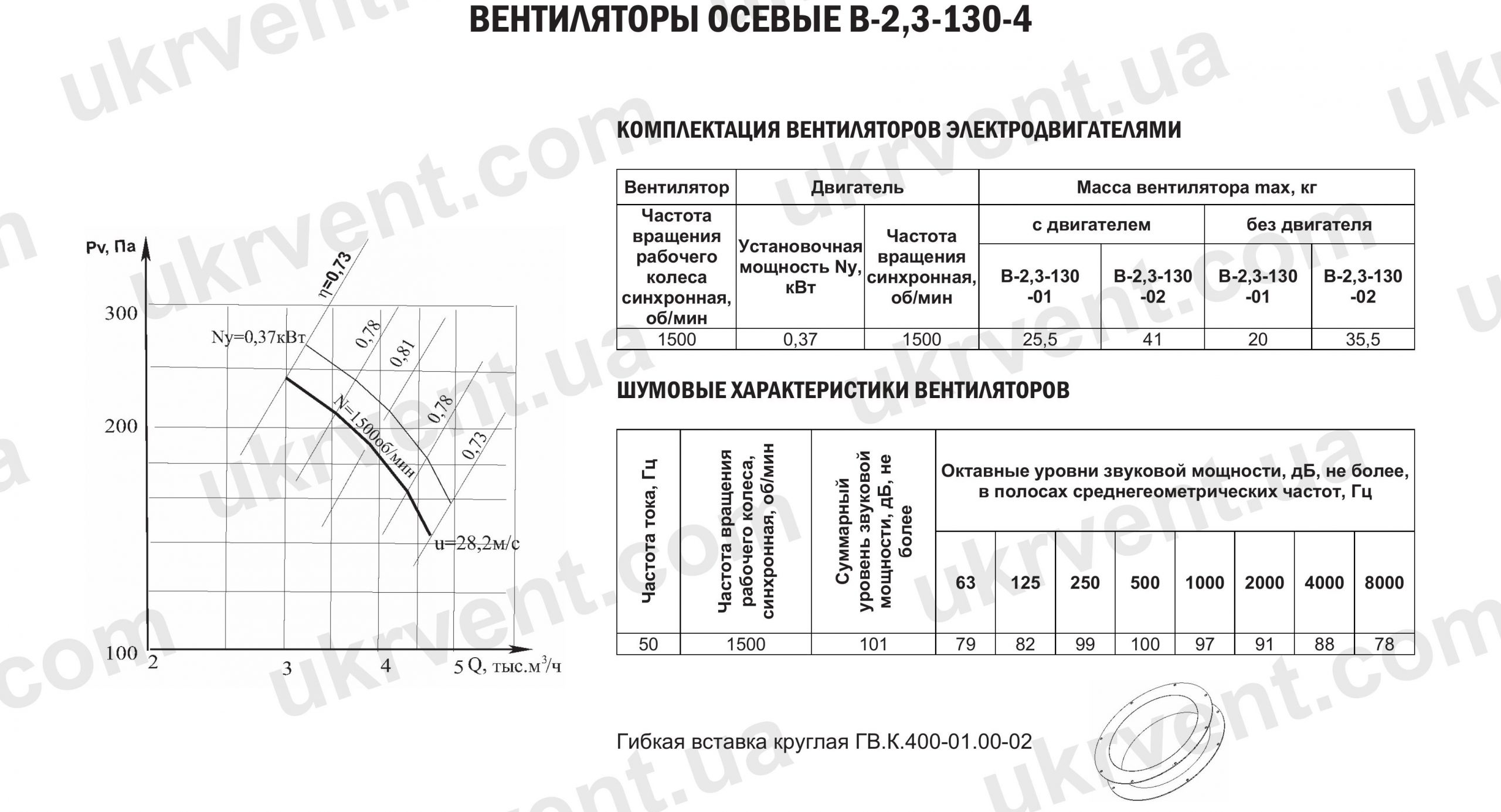

ВЕНТИЛЯТОРЫ ОСЕВЫЕ В-2,3-130
Вентилятор осевой В-2,3-130-01 с горизонтальной осью вращения
Вентилятор осевой В-2,3-130-02 с вертикальной осью вращения
1 – корпус; 2 – колесо рабочее; 3 – спрямляющий аппарат; 4 – двигатель; 5 – лючок обслуживания; 6 – гибкая вставка
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ВЕНТИЛЯТОРОВ В-2,3-130
| Обозначение вентилятора | Dк | D | D1 | А | А1 | в | 81 | L | н | Н1 | d | L | n |
| Вентилятор В-2,3-130-4-01 | 400 | 404 | 430 | 194 | 125 | 440 | 396 | 267 | 602 | 300 | 7х10 | 134 | 10 |
| Вентилятор В-2,3-130-4-02 | 400 | 404 | 430 | – | – | – | – | 540 | 335 | – | 7х10 | 12 |
КОМПЛЕКТАЦИЯ ВЕНТИЛЯТОРОВ В2,3-130-4 ЭЛЕКТРОДВИГАТЕЛЯМИ
| Вентилятор осевой | Частота вращения рабочего колеса синхронная, об/мин | Установочная мощность электродвигателя Ny, кВт | Частота вращения синхронная электродвигателя, об/мин | Масса вентилятора с двигателем max, кг | Масса вентилятора без двигателя max, кг | ||
| с горизонтальной осью вращения | с вертикальной осью вращения | с горизонтальной осью вращения | с вертикальной осью вращения | ||||
| Вентилятор осевой В2,3-130 №4 | 1500 | 0,37 | 1500 | 25,5 | 41 | 20 | 35,5 |
ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ В2,3-130 №4
| Вентилятор | Частота тока, Гц | Частота вращения рабочего колеса, синхронная, об/мин | Суммарный уровень звуковой мощности, дБ, не более | Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
| Осевой вентилятор В2,3-130 №4 | 50 | 1500 | 101 | 79 | 82 | 99 | 100 | 97 | 91 | 88 | 78 |

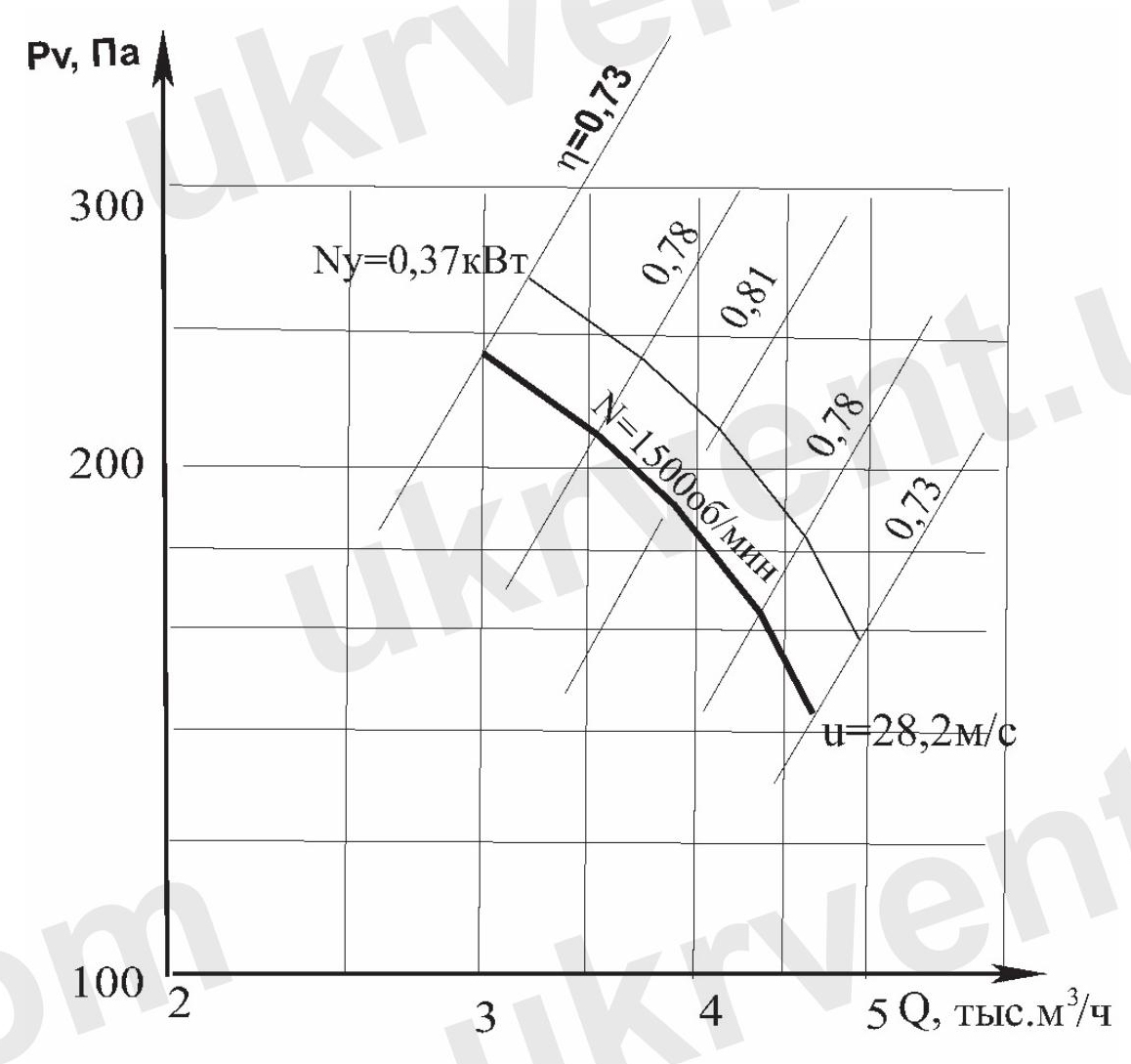

ВЕНТИЛЯТОР ОСЕВОЙ В 2,3-130-4 АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Q – производительность по воздуху, 10³ м³/ч;
Pv – полное давление, Па;
η – коэффициент полезного действия (КПД);
n – частота вращения рабочего колеса, об/мин;
N – потребляемая мощность двигателя, кВт.
Конструкция и технические характеристики В-2,3-130-4
Вентилятор В-2,3-130-4 состоит из нескольких ключевых элементов, обеспечивающих его долговечность и стабильную работу:
- Цилиндрический корпус, выполненный из прочного металла, направляет воздушный поток;
- Рабочее колесо, состоящее из аэродинамически оптимизированных лопаток, обеспечивает максимальную эффективность работы;
- Спрямляющий аппарат, повышающий КПД устройства;
- Электродвигатель, надежный и мощный, приводящий механизм в действие.
Данный вентилятор производится в соответствии с первой конструктивной схемой исполнения К+СА (рабочее колесо + спрямляющий аппарат). Он доступен в двух вариантах исполнения, различающихся углом установки лопаток:
- I исполнение (36°) – оптимально для стандартных вентиляционных систем;
- II исполнение (51°) – применяется для случаев, где требуется усиленный поток воздуха.
При необходимости вентилятор может быть укомплектован гибкими круглыми вставками, снижающими уровень вибрации и шума во время эксплуатации.
Условия эксплуатации вентилятора осевого В2,3-130-4
Вентиляторы В-2,3-130-4 разработаны для работы в среде, не содержащей агрессивных веществ, разрушающих углеродистую сталь. Ограничения по содержанию твердых частиц в воздухе – не более 0,01 г/м³. Запрещается эксплуатация устройства в условиях высокой запыленности или присутствия липких и волокнистых частиц.
Температурные диапазоны работы:
- Температура перемещаемого воздуха: до +40°C;
- Температура окружающей среды: от -40°C до +40°C.
Вентилятор соответствует климатическому исполнению “У” и предназначен для эксплуатации в условиях 2-й категории размещения по ГОСТ 15150. При необходимости использования по 1-й категории требуется дополнительная защита электродвигателя от атмосферных воздействий.
Вентилятор В-2,3-130 №4 производства завода “Укрвентсистемы” – это надежное, мощное и универсальное устройство, идеально подходящее для решения задач по вентиляции и кондиционированию воздуха в самых разных отраслях. Высокая производительность, удобство эксплуатации и прочная конструкция делают его отличным выбором для предприятий, стремящихся к повышению эффективности своих вентиляционных систем.
