ДЫМОСОСЫ ЦЕНТРОБЕЖНЫЕ ОДНОСТОРОННЕГО ВСАСЫВАНИЯ ДН-26С и ДН-26СГМ

Центробежные дымососы ДН-26С и ДН-26СГМ производства Укрвентсистемы представляют собой промышленные тягодутьевые агрегаты средней и высокой производительности, предназначенные для одностороннего всасывания. Эти агрегаты находят широкое применение в топливных системах стационарных котельных, обеспечивая подачу чистого воздуха или удаление продуктов сгорания, включая котлы на газомазутном топливе. Надежность, универсальность и адаптация к тяжелым условиям эксплуатации делают ДН-26С и ДН-26СГМ незаменимыми в промышленной теплоэнергетике.

ИНДЕКСЫ ИЛИ ТИП ДЫМОСОСА В ЗАВИСИМОСТИ ОТ НАЗНАЧЕНИЯ

• ДН-ГМ — газомазутное исполнение. Применяется в котельных установках, работающих на газе или мазуте. Предназначен для работы в среде, не содержащей абразивных включений.
• ДН-С — специальная конструкция рабочего колеса с модифицированной аэродинамикой для повышения КПД и устойчивости к температурным перепадам.

КОНСТРУКЦИЯ ДЫМОСОСА ДН-26С / ДН-26СГМ

Конструктивно дымосос состоит из следующих основных элементов:

• Рабочее колесо с назад загнутыми лопатками — обеспечивает эффективное всасывание и устойчивое давление потока.
• Корпус (улитка) — спиральный поворотный, с возможностью установки выхлопного патрубка под углом от 0° до 270° с шагом 15°, что значительно облегчает монтаж.
• Всасывающая воронка и осевой направляющий аппарат — оптимизируют поток поступающего воздуха.
• Установочная рама — обеспечивает жесткость и устойчивость агрегата.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ДЫМОСОСА ДН-26С и ДН-26СГМ

Дымососы серии ДН-26С и ДН-26СГМ предназначены для отсасывания дымовых газов от топок стационарных паровых котлов. Допускается использование агрегатов в установках, транспортирующих неагрессивные газы с содержанием твердых частиц до 2 г/м³, при условии, что пылевая нагрузка не превышает характеристик золы.

• Максимальная температура газов на входе — до +250 °C.
• Температурный диапазон эксплуатации: от -30 °C до +40 °C.
• Категории размещения: У2, У3 (возможна работа в У1 при условии защиты электрооборудования от осадков и УФ-излучения).

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ ДЫМОСОСА ДН-26С и ДН-26СГМ

Исполнение 3 — оптимально для высокотемпературных сред:

Рабочее колесо установлено на промежуточном валу.

Вал соединён с электродвигателем через муфту.

Данная компоновка рекомендована для работы с дымовыми газами температурой от 250 °C .

МАТЕРИАЛ ИЗГОТОВЛЕНИЯ ДЫМОСОСА ДН-26С и ДН-26СГМ

• Углеродистая сталь — стандартное исполнение. Максимально допустимая температура — до 200 °C (250 °C).
• Нержавеющая сталь — под заказ. Устойчива к коррозии и высоким температурам (до 400 °C).
• Высоколегированная сталь — под заказ. Для эксплуатации в агрессивных или высокотемпературных средах (до 400 °C).

СХЕМЫ РАЗВОРОТОВ ДЫМОСОСА ДН-26С и ДН-26СГМ

Дымососы выпускаются с левым и правым направлением вращения, что определяется по направлению вращения рабочего колеса со стороны привода:

• Правое вращение — корпус спирали направлен по часовой стрелке.
• Левое вращение — корпус спирали направлен против часовой стрелки.

Широкая возможность выбора угла разворота (с кратностью 15° в диапазоне 0°–270°) обеспечивает гибкость монтажа и упрощает подключение к дымоходным системам.

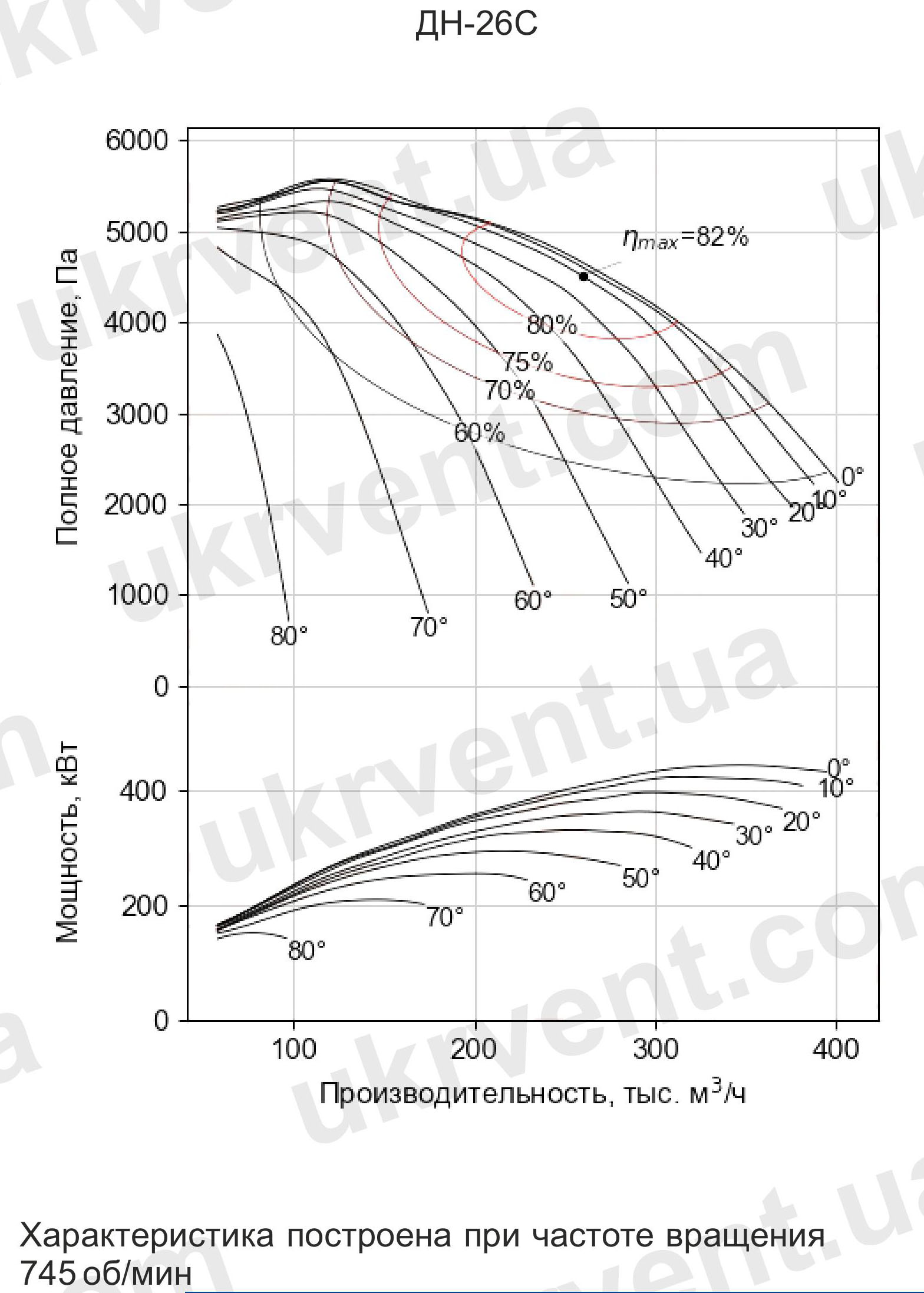

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДН-26С и ДН-26СГМ

ПРЕИМУЩЕСТВА ДЫМОСОСОВ ДН-26С / ДН-26СГМ

• Высокий КПД благодаря аэродинамически оптимизированному рабочему колесу.
• Устойчивость к температурным нагрузкам и агрессивным газам.
• Универсальность применения в промышленных котельных и технологических установках.
• Модульная конструкция, облегчающая ремонт и техобслуживание.
• Производство по индивидуальному техническому заданию с подбором материалов.

ДЫМОСОС ДН-26С и ДН-26СГМ ОТ УКРВЕНТСИСТЕМЫ — НАДЕЖНОСТЬ, ПОДТВЕРЖДЕННАЯ ПРОМЫШЛЕННОСТЬЮ

Компания Укрвентсистемы предлагает промышленным предприятиям сертифицированные дымососы, соответствующие требованиям ГОСТ и международных норм. Поставка агрегатов сопровождается технической документацией, возможна комплектация с электродвигателями ведущих производителей, пусконаладочные работы и шеф-монтаж.

Благодаря инженерному подходу, высокому качеству материалов и адаптации к реальным условиям эксплуатации, дымососы ДН-26С и ДН-26СГМ заслуженно пользуются доверием на крупнейших теплоэнергетических объектах Украины и стран СНГ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСА ЦЕНТРОБЕЖНОГО ДН-26С ДН-26СГМ

Номинальные аэродинамические параметры при давлении 1013 температуре 100°С и плотности газов 0,946 к гПа, г/м³ на входе в дымосос

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ДН-26С ДН-26СГМ
