ВЕНТИЛЯТОР ВЫСОКОГО ДАВЛЕНИЯ С НАЗАД ЗАГНУТЫМИ ЛОПАТКАМИ ВВГДН-15БК: ХАРАКТЕРИСТИКИ, РАЗМЕРЫ, ЧЕРТЕЖ

Центробежный вентилятор высокого давления ВВГДН-15БК с назад загнутыми лопатками производства Укрвентсистемы — это высокоэффективное промышленное оборудование, предназначенное для стабильной подачи горячего воздуха в топочные устройства стационарных паровых котлов или его рециркуляции по тепловому тракту. Благодаря прочной конструкции, жаростойким материалам и высокой надёжности, вентилятор ВВГДН-15БК широко применяется на энергетических объектах и в промышленных установках.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРА ВЫСОКОНАПОРНОГО ГОРЯЧЕГО ДУТЬЯ ВВГДН-15БК

Модель ВВГДН-15БК предназначена для перемещения воздуха, нагретого в воздухонагревателях, в диапазоне температур от +200 °C до +400 °C. Вентилятор рассчитан на подачу неагрессивных, незапыленных сред, не содержащих твердых частиц. Применение в системах аспирации, вентиляции, охлаждения и сушки не допускается.

Работа возможна как внутри помещений, так и на открытом воздухе (при условии защиты от атмосферных осадков), в умеренном климате, при температуре на входе не выше +400 °C и не ниже –30 °C. Все элементы, контактирующие с потоком, изготовлены из жаропрочной стали, устойчивой к длительному термическому воздействию.

НАПРАВЛЕНИЕ ВРАЩЕНИЯ ВЕНТИЛЯТОРА ГОРЯЧЕГО ДУТЬЯ ВВГДН-15БК

Вентиляторы ВВГДН-15БК выпускаются в двух вариантах:

• Правого вращения — улитка направлена по часовой стрелке;
• Левого вращения — улитка ориентирована против часовой стрелки.

Выбор направления вращения осуществляется на этапе проектирования системы и указывается в заявке.

УГЛЫ ПОВОРОТА КОРПУСА ВВГДН-15БК

Конструкция корпуса вентилятора предусматривает возможность установки угла поворота улитки от 0° до 180° с шагом 15°. Это решение облегчает компоновку оборудования в ограниченных монтажных зонах и минимизирует затраты на изготовление воздуховодов.

СХЕМА КОНСТРУКТИВНОГО ИСПОЛНЕНИЯ ВЕНТИЛЯТОРА ГОРЯЧЕГО ДУТЬЯ ВВГДН-15БК

Модель изготавливается в исполнении Схема 3 — рабочее колесо монтируется на промежуточный вал, соединённый с электродвигателем. Такая схема обеспечивает:

• снижение вибрационных нагрузок на электродвигатель;
• улучшенную долговечность узлов за счёт передачи радиальных усилий через подшипниковый узел промежуточного вала.

В ЗАВИСИМОСТИ ОТ НАЗНАЧЕНИЯ ВЕНТИЛЯТОРЫ ВВГДН-15БК ИЗГОТАВЛИВАЮТСЯ

ВВГДН-К — оснащены двухопорной ходовой частью с подшипниковым узлом и системой централизованной смазки для повышенного ресурса;

ВВГДН-Б — усилены бронелистами, обеспечивают защиту рабочих элементов от износа при длительной эксплуатации.

ОСНОВНЫЕ УЗЛЫ ВЕНТИЛЯТОРА ВЫСОКОНАПОРНОГО ГОРЯЧЕГО ДУТЬЯ ВВГДН-15БК

РАБОЧЕЕ КОЛЕСО

Сварная конструкция из жаропрочной стали включает ступицу и крыльчатку с назад загнутыми лопатками, обеспечивающими высокое давление при сохранении КПД.

ХОДОВАЯ ЧАСТЬ

Состоит из вала, подшипников в горизонтально разъемном корпусе, крыльчатки охлаждения, уплотнительных элементов и втулочно-пальцевой муфты. Конструкция обеспечивает надёжную передачу крутящего момента и снижает вибрации.

УЛИТКА (КОРПУС)

Сварная улитка из листовой и профильной стали усилена ребрами жёсткости. За счёт точной геометрии обеспечивается оптимальное направление воздушного потока при минимальных аэродинамических потерях.

НАПРАВЛЯЮЩИЙ АППАРАТ

Осевой регулируемый направляющий аппарат позволяет оперативно настраивать рабочие параметры вентилятора. Угол поворота лопаток регулируется вручную, что обеспечивает плавное изменение расхода и давления.

Вентилятор ВВГДН-15БК — это промышленное решение для высокотемпературных систем подачи воздуха, отличающееся надёжной конструкцией, высокой ремонтопригодностью и устойчивостью к термическим нагрузкам. Укрвентсистема предлагает полную техническую поддержку, индивидуальный подбор конфигурации под проект и гарантийное сопровождение.

Для получения подробных чертежей, технических характеристик и подбора вентилятора под ваши условия — свяжитесь с нашим отделом инженерных решений или скачайте каталог на сайте.

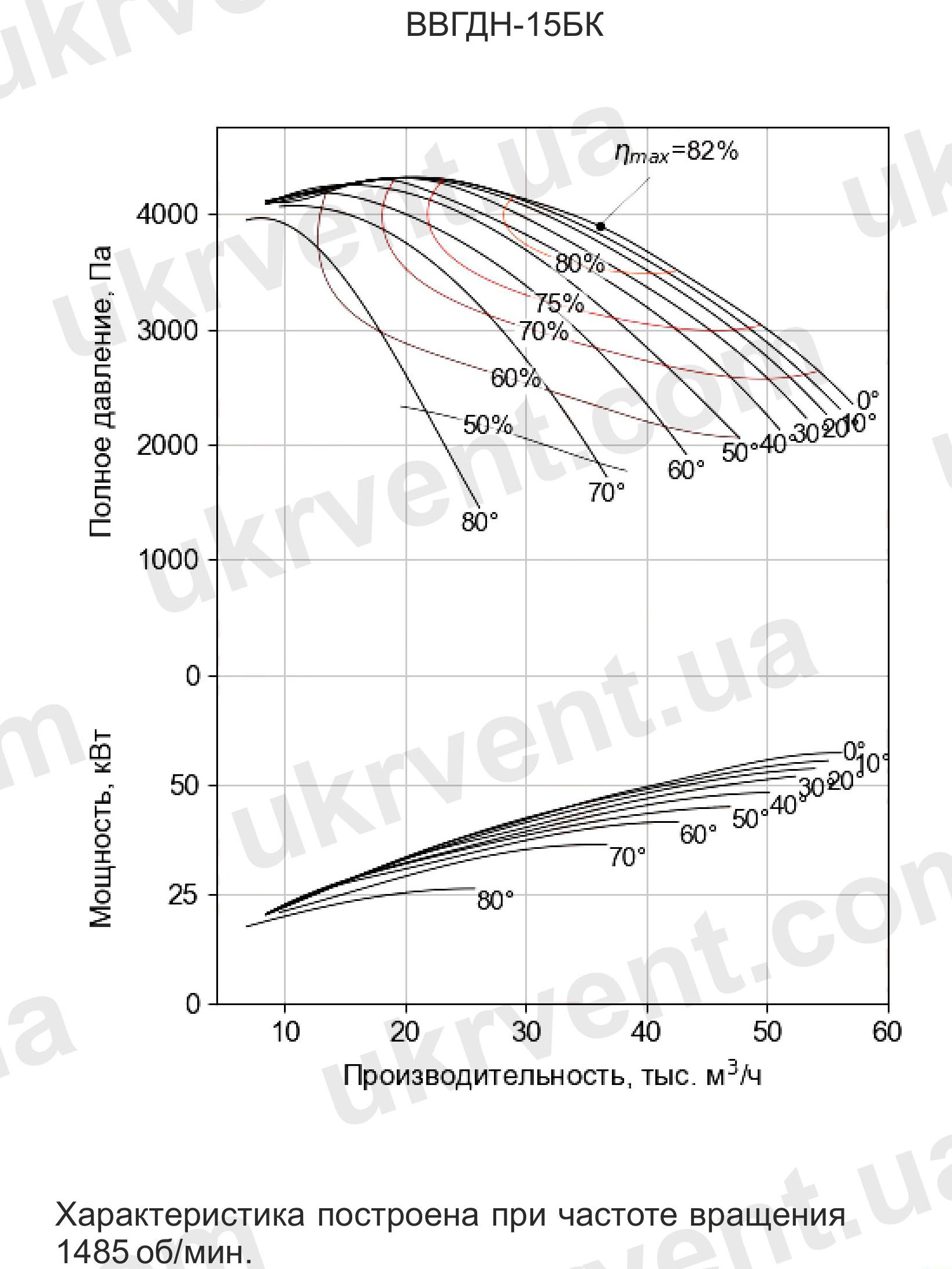

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВЫСОКОГО ДАВЛЕНИЯ С НАЗАД ЗАГНУТЫМИ ЛОПАТКАМИ ВВГДН-15БК

при барометрическом давлении 1013 гПа, температуре 400°С и плотности газов 0,524 кг/м³ на входе в ТДМ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ВЫСОКОГО ДАВЛЕНИЯ С НАЗАД ЗАГНУТЫМИ ЛОПАТКАМИ ВВГДН-15БК

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ВВГДН-15БК

Группа присоединительных размеров, мм

*Размеры даны справочно

Группа габаритных размеров, мм

*Размеры даны справочно

 Группа установочных размеров, мм

*Размеры даны справочно
