ЦЕНТРОБЕЖНЫЕ ДЫМОСОСЫ ДВУСТОРОННЕГО ВСАСЫВАНИЯ ДХ2

Дымососы центробежные двухстороннего всасывания типа Дх2
Д-13,5х2УК
Д-15,5х2УК
Д-18х2Б, Д-18х2БК, Д-18х2БКГМ, Д-18х2ФК
Д-20х2БК и Д-20х2БКГМ
Д-21,5х2БК и Д-21,5х2БКГМ
Д-25х2ШБК и Д-25х2ШБКГМ
Д-27,5Х2К

Центробежные дымососы двухстороннего всасывания серии Дх2 производства Укрвентсистемы представляют собой высокоэффективное оборудование промышленного назначения, предназначенное для транспортировки дымовых газов и неагрессивных сред с содержанием твердых частиц до 2 г/м³. Эти агрегаты успешно применяются на стационарных паровых котлах с производительностью до 640 т/ч, а также в составе технологических линий, работающих в тяжёлых эксплуатационных условиях, включая тропические и умеренные климатические зоны.

ПРИМЕНЕНИЕ ДЫМОСОСОВ ДХ2

Центробежные дымососы Дх2 находят широкое применение в:

теплоэнергетике;
системах газо- и мазутных котлов;
паровых и водогрейных котлах;
санитарно-производственных системах вентиляции.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Модель Дх2 разработана в соответствии с требованиями ГОСТ 15150-69 и предназначена для круглосуточной работы как в помещениях, так и на открытом воздухе. Основные технические характеристики:

Тип всасывания: двустороннее;
Корпус: поворотный спиральный, сварной;
Рабочее колесо: 64 вперед загнутые листовые лопатки;
Температура среды: до +250 °С;
Температура запуска: не ниже -30 °С;
Направление вращения: правое и левое.

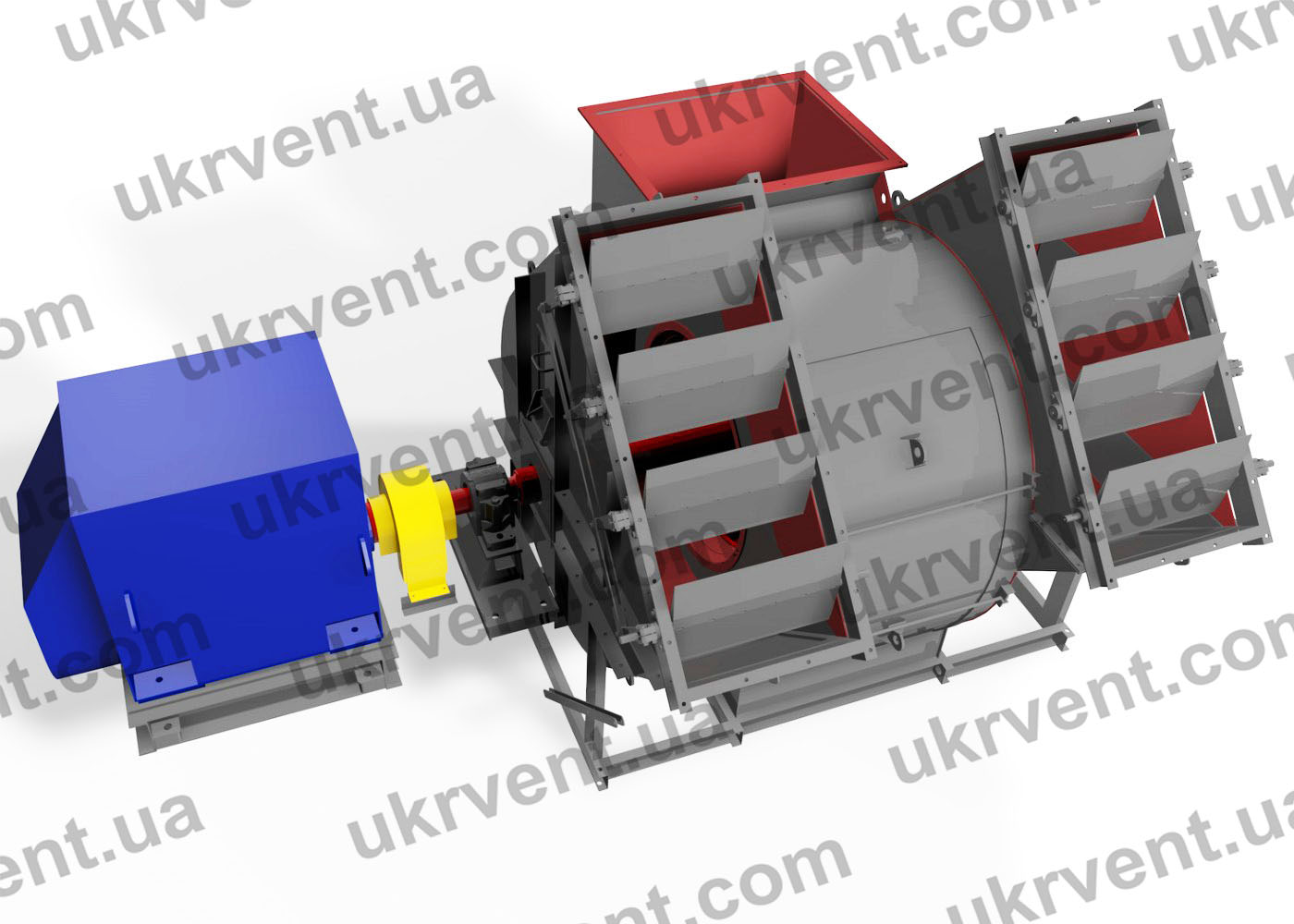

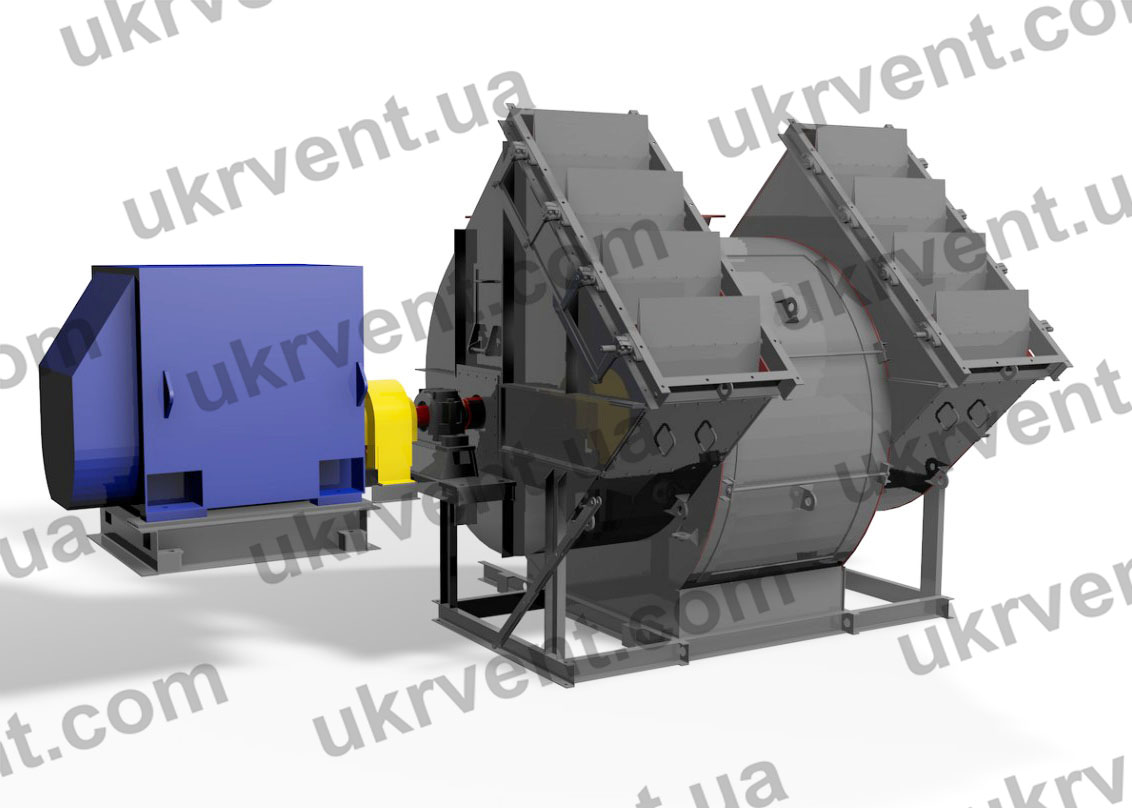

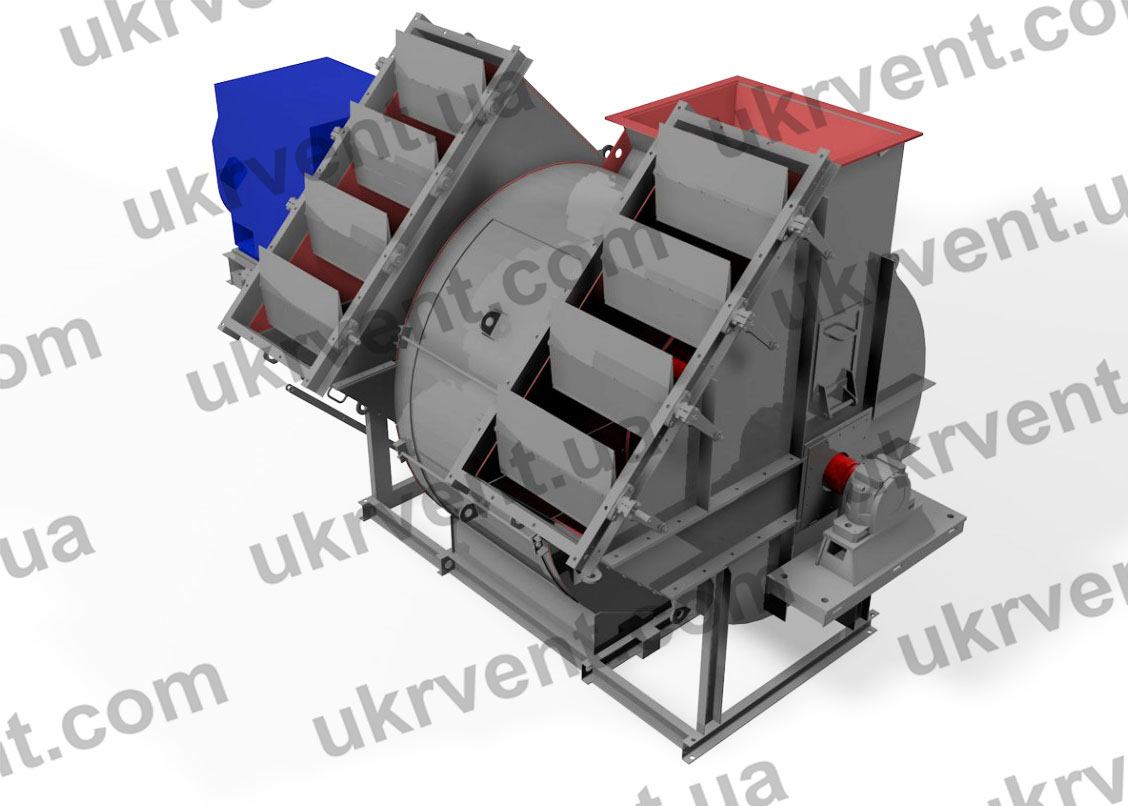

УСТРОЙСТВО ДЫМОСОСА ДХ2

Состав агрегата включает:

рабочее колесо с крыльчаткой и ступицей;
ходовую часть: вал, подшипниковые узлы и соединительные муфты;
спиральный корпус (улитку);
левый и правый всасывающие карманы;
направляющие аппараты шиберного типа (левый и правый).

Рабочее колесо — сварной узел с 64 лопатками (32×2), что повышает аэродинамическую эффективность и устойчивость к износу. Аппараты регулирования выполнены из листовой стали и оснащены четырьмя подвижными лопатками, позволяющими оперативно адаптировать поток воздуха под эксплуатационные требования. Корпус улитки и всасывающие карманы изготавливаются из листовой стали с ребрами жёсткости, что повышает устойчивость конструкции к вибрационным и механическим нагрузкам. Использование сварных соединений и профильных элементов обеспечивает прочность и герметичность конструкции.

ПРИНЦИП РАБОТЫ

Работа дымососа основана на организации принудительной тяги с помощью двух симметричных всасывающих карманов и направляющих аппаратов. Система приводится в действие двумя электродвигателями, позволяющими изменять производительность за счёт комбинированного регулирования лопаток и частоты вращения. Обычно применяются двигатели с двумя скоростями. Управление положением лопаток осуществляется с помощью дистанционной колонки и рычажной системы.

МОДИФИКАЦИИ ПО НАЗНАЧЕНИЮ

Для различных условий эксплуатации доступны версии:

Дх2Б — усиленный бронелистами для повышенного износа;
Дх2М — модернизированная модель с улучшенной аэродинамикой;
Дх2К — с доработанной ходовой частью для увеличенного ресурса;
Дх2Ф — форсированная модель для высокопроизводительных котлов;
Дх2ГМ — для газо- и мазутных котлов без абразивной пыли;
Дх2У — унифицированная модель для стандартных условий.

Каждая модификация обеспечивает точное соответствие специфике применения, повышая надёжность и срок службы оборудования в условиях различной сложности.

ПРЕИМУЩЕСТВА ДЫМОСОСОВ ДХ2

Эффективность: быстрое и надёжное удаление продуктов сгорания, предотвращение образования налётов и обеспечение устойчивой тяги;
Надёжность: прочная, виброустойчивая конструкция, пригодная для продолжительной эксплуатации;
Гибкость регулирования: возможность точной настройки параметров работы без полной остановки оборудования;
Совместимость: соответствие типоразмерам прежних моделей, что облегчает замену при модернизации;
Универсальность: широкий выбор модификаций под любые производственные задачи.

Дымососы Дх2 от Укрвентсистемы — это высоконапорные центробежные агрегаты, отвечающие современным требованиям промышленной энергетики и вентиляционных систем. Конструкция с двусторонним всасыванием, усиленными узлами и широким выбором модификаций делает их идеальными для применения в тяжёлых условиях. Надёжность, ремонтопригодность, производительность и высокая эффективность — вот ключевые характеристики, определяющие выбор инженеров и проектировщиков в пользу моделей Дх2.

Заказывайте дымососы Дх2 напрямую от производителя — Укрвентсистемы. Гарантия качества, точные поставки, техническая поддержка на всех этапах эксплуатации.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ Д-13,5х2УК, Д-15,5х2УК, Д-18х2Б и Д-18х2БК, Д-18х2БКГМ и Д-18х2ФК, Д-20х2БК, Д-20х2БК и Д-20х2БКГМ, Д-21,5х2БК и Д-21,5х2БК, Д-21,5х2БКГМ, Д-25х2ШБК, Д-25х2ШБК и Д-25х2ШБКГМ

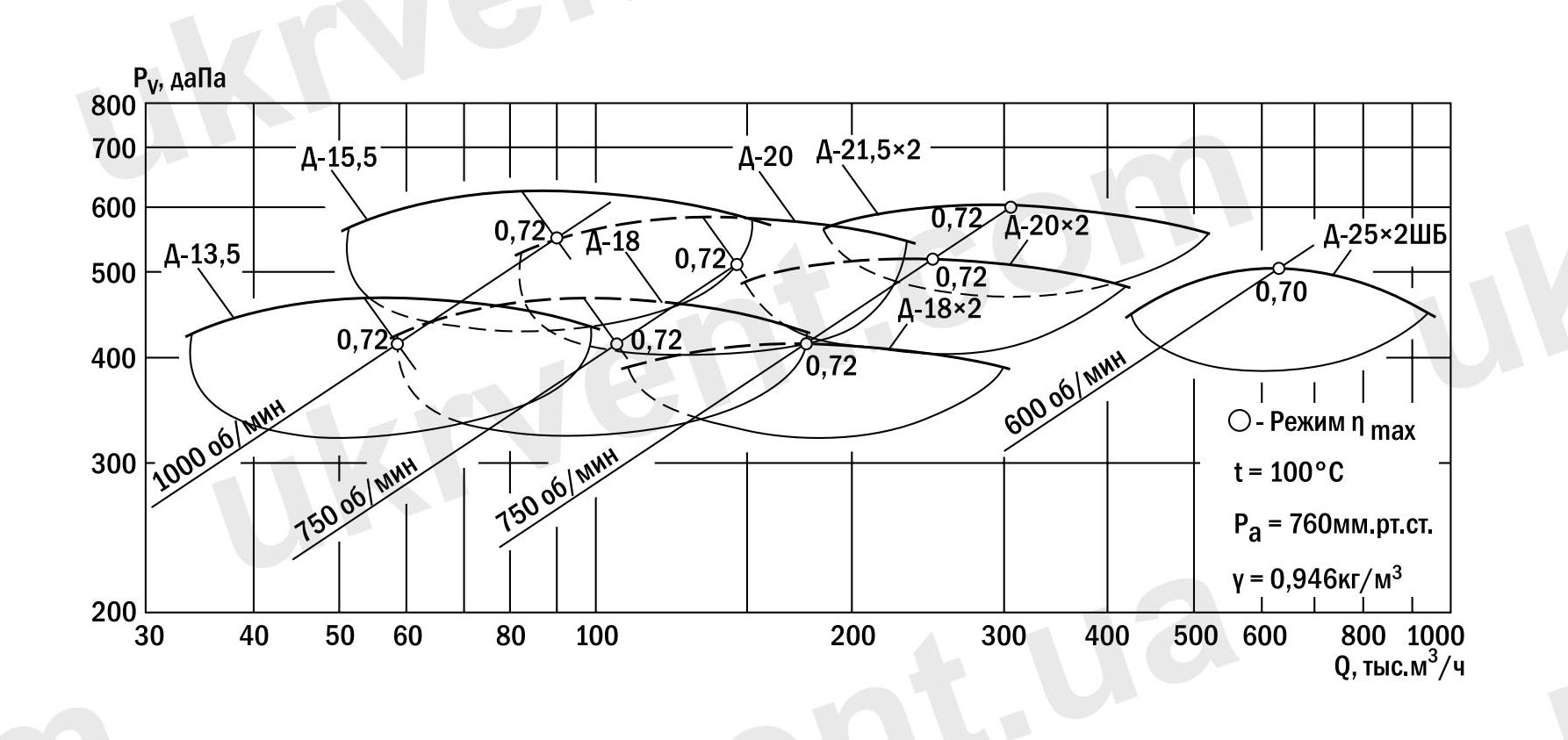

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 100°С и плотности газов 0,946 кг/м³ на входе в дымосос

Тип дымососа	Производительность, Q, тыс. м³/ч	Полное давление, Pv, Па	Полное давление, Pv, кгс/м²	Максимальный КПД, ɳmax, %	Частота вращения n, об/мин	Масса, кг
Д-13,5х2УК	105	4190	427	71	1000	4400
Д-15,5х2УК	120	3120	318	71	750	5109
Д-18х2Б	150	2 692	275	71	600	9105
Д-18х2БК	188	4220	430	71	750	9105
Д-18х2БКГМ	188	4220	430	71	750	7758
Д-18х2ФК	390	4890	498	66	1000	8414
Д-20х2БК	206	3 330	340	71	600	10640
Д-20х2БК	258	5220	532	71	750	10640
Д-20х2БКГМ	258	5220	532	71	750	9066
Д-21,5х2БК	256	3 865	394	71	600	11740
Д-21,5х2БК	320	6060	618	71	750	11740
Д-21,5х2БКГМ	320	6060	618	71	750	10265
Д-25х2ШБК	541	3 599	367	69	500	23080
Д-25х2ШБК	650	5200	530	69	600	23080
Д-25х2ШБКГМ	650	5200	530	69	600	20830

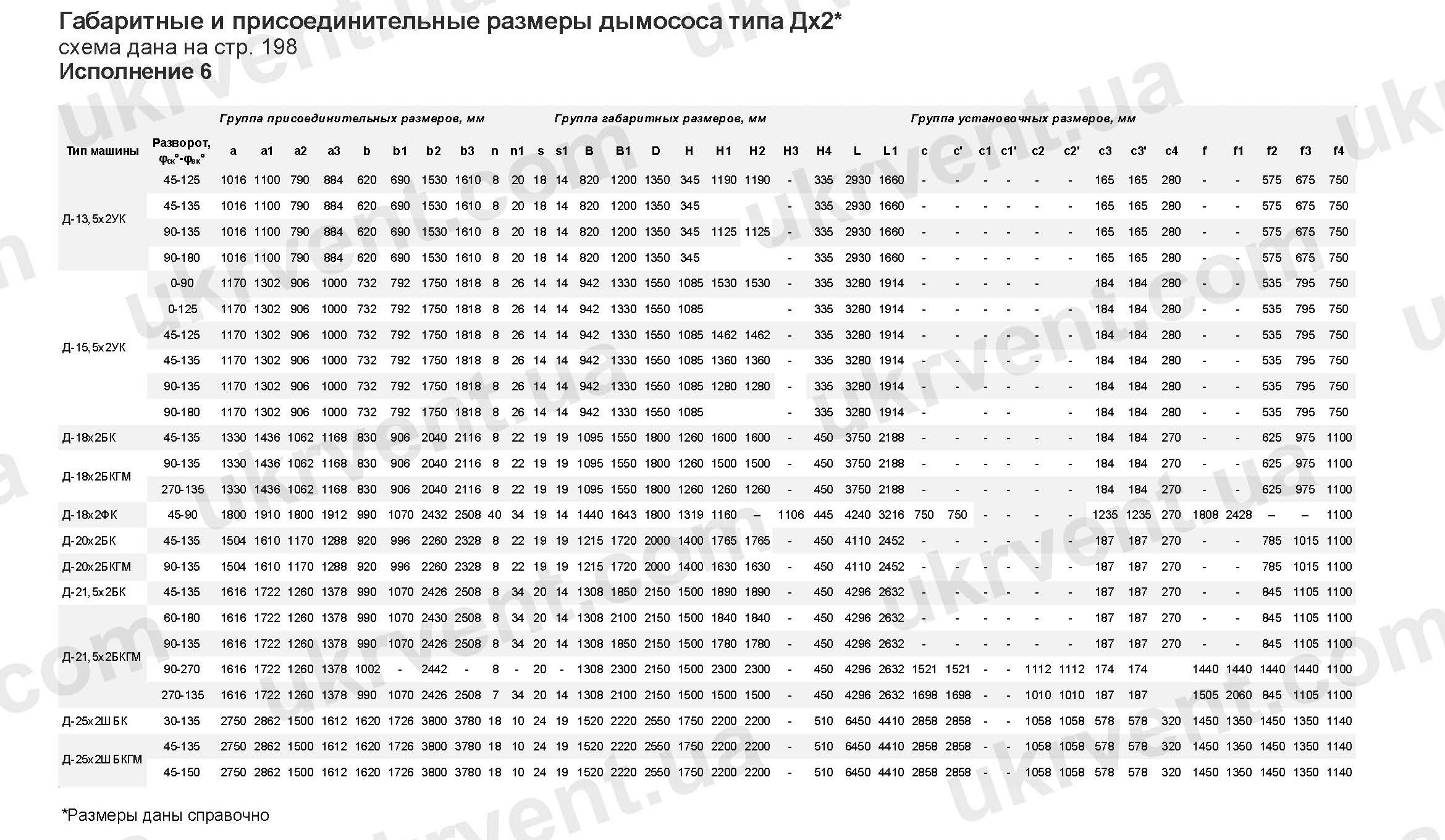

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСЫ ЦЕНТРОБЕЖНЫЕ ДВУХСТОРОННЕГО ВСАСЫВАНИЯ ТИПА Д-13,5х2УК, Д-15,5х2УК, Д-18х2Б и Д-18х2БК, Д-18х2БКГМ и Д-18х2ФК, Д-20х2БК, Д-20х2БК и Д-20х2БКГМ, Д-21,5х2БК и Д-21,5х2БК, Д-21,5х2БКГМ, Д-25х2ШБК, Д-25х2ШБК и Д-25х2ШБКГМ

Группа присоединительных размеров, мм
Тип машины		Разворот, φск°-φвк°			a				a1			a2			a3				b			b1			b2			b3			n			n1		s			s1
Д-13,5х2УК		45-125			1016				1100			790			884				620			690			1530			1610			8			20		18			14
		45-135			1016				1100			790			884				620			690			1530			1610			8			20		18			14
		90-135			1016				1100			790			884				620			690			1530			1610			8			20		18			14
		90-180			1016				1100			790			884				620			690			1530			1610			8			20		18			14
Д-15,5х2УК		0-90			1170				1302			906			1000				732			792			1750			1818			8			26		14			14
		0-125			1170				1302			906			1000				732			792			1750			1818			8			26		14			14
		45-125			1170				1302			906			1000				732			792			1750			1818			8			26		14			14
		45-135			1170				1302			906			1000				732			792			1750			1818			8			26		14			14
		90-135			1170				1302			906			1000				732			792			1750			1818			8			26		14			14
		90-180			1170				1302			906			1000				732			792			1750			1818			8			26		14			14
Д-18х2БК		45-135			1330				1436			1062			1168				830			906			2040			2116			8			22		19			19
Д-18х2БКГМ		90-135			1330				1436			1062			1168				830			906			2040			2116			8			22		19			19
		270-135			1330				1436			1062			1168				830			906			2040			2116			8			22		19			19
Д-18х2ФК		45-90			1800				1910			1800			1912				990			1070			2432			2508			40			34		19			14
Д-20х2БК		45-135			1504				1610			1170			1288				920			996			2260			2328			8			22		19			19
Д-20х2БКГМ		90-135			1504				1610			1170			1288				920			996			2260			2328			8			22		19			19
Д-21,5х2БК		45-135			1616				1722			1260			1378				990			1070			2426			2508			8			34		20			14
Д-21,5х2БКГМ		60-180			1616				1722			1260			1378				990			1070			2430			2508			8			34		20			14
		90-135			1616				1722			1260			1378				990			1070			2426			2508			8			34		20			14
		90-270			1616				1722			1260			1378				1002			–			2442			–			8			–		20			–
		270-135			1616				1722			1260			1378				990			1070			2426			2508			7			34		20			14
Д-25х2ШБК		30-135			2750				2862			1500			1612				1620			1726			3800			3780			18			10		24			19
Д-25х2ШБКГМ		45-135			2750				2862			1500			1612				1620			1726			3800			3780			18			10		24			19
		45-150			2750				2862			1500			1612				1620			1726			3800			3780			18			10		24			19
Группа габаритных размеров, мм
Тип машины			Разворот, φск°-φвк°				B			B1				D			H			H1			H2				H3			H4			L				L1
Д-13,5х2УК			45-125				820			1200				1350			345			1190			1190				–			335			2930				1660
			45-135				820			1200				1350			345										–			335			2930				1660
			90-135				820			1200				1350			345			1125			1125				–			335			2930				1660
			90-180				820			1200				1350			345										–			335			2930				1660
Д-15,5х2УК			0-90				942			1330				1550			1085			1530			1530				–			335			3280				1914
			0-125				942			1330				1550			1085										–			335			3280				1914
			45-125				942			1330				1550			1085			1462			1462				–			335			3280				1914
			45-135				942			1330				1550			1085			1360			1360				–			335			3280				1914
			90-135				942			1330				1550			1085			1280			1280				–			335			3280				1914
			90-180				942			1330				1550			1085										–			335			3280				1914
Д-18х2БК			45-135				1095			1550				1800			1260			1600			1600				–			450			3750				2188
Д-18х2БКГМ			90-135				1095			1550				1800			1260			1500			1500				–			450			3750				2188
			270-135				1095			1550				1800			1260			1260			1260				–			450			3750				2188
Д-18х2ФК			45-90				1440			1643				1800			1319			1160			–				1106			445			4240				3216
Д-20х2БК			45-135				1215			1720				2000			1400			1765			1765				–			450			4110				2452
Д-20х2БКГМ			90-135				1215			1720				2000			1400			1630			1630				–			450			4110				2452
Д-21,5х2БК			45-135				1308			1850				2150			1500			1890			1890				–			450			4296				2632
Д-21,5х2БКГМ			60-180				1308			2100				2150			1500			1840			1840				–			450			4296				2632
			90-135				1308			1850				2150			1500			1780			1780				–			450			4296				2632
			90-270				1308			2300				2150			1500			2300			2300				–			450			4296				2632
			270-135				1308			2100				2150			1500			1500			1500				–			450			4296				2632
Д-25х2ШБК			30-135				1520			2220				2550			1750			2200			2200				–			510			6450				4410
Д-25х2ШБКГМ			45-135				1520			2220				2550			1750			2200			2200				–			510			6450				4410
			45-150				1520			2220				2550			1750			2200			2200				–			510			6450				4410
Группа установочных размеров, мм
Тип машины	Разворот, φск°-φвк°			c		c’		c1			c1′		c2			c2′		c3			c3′			c4		f			f1			f2			f3			f4
Д-13,5х2УК	45-125			–		–		–			–		–			–		165			165			280		–			–			575			675			750
	45-135			–		–		–			–		–			–		165			165			280		–			–			575			675			750
	90-135			–		–		–			–		–			–		165			165			280		–			–			575			675			750
	90-180			–		–		–			–		–			–		165			165			280		–			–			575			675			750
Д-15,5х2УК	0-90			–		–		–			–		–					184			184			280		–			–			535			795			750
	0-125			–		–		–			–		–			–		184			184			280		–			–			535			795			750
	45-125			–		–		–			–		–			–		184			184			280		–			–			535			795			750
	45-135			–		–		–			–		–			–		184			184			280		–			–			535			795			750
	90-135			–		–		–			–		–			–		184			184			280		–			–			535			795			750
	90-180			–				–			–					–		184			184			280		–			–			535			795			750
Д-18х2БК	45-135			–		–		–			–		–			–		184			184			270		–			–			625			975			1100
Д-18х2БКГМ	90-135			–		–		–			–		–			–		184			184			270		–			–			625			975			1100
	270-135			–		–		–			–		–			–		184			184			270		–			–			625			975			1100
Д-18х2ФК	45-90			750		750		–			–		–			–		1235			1235			270		1808			2428			–			–			1100
Д-20х2БК	45-135			–		–		–			–		–			–		187			187			270		–			–			785			1015			1100
Д-20х2БКГМ	90-135			–		–		–			–		–			–		187			187			270		–			–			785			1015			1100
Д-21,5х2БК	45-135			–		–		–			–		–			–		187			187			270		–			–			845			1105			1100
Д-21,5х2БКГМ	60-180			–		–		–			–		–			–		187			187			270		–			–			845			1105			1100
	90-135			–		–		–			–		–			–		187			187			270		–			–			845			1105			1100
	90-270			1521		1521		–			–		1112			1112		174			174					1440			1440			1440			1440			1100
	270-135			1698		1698		–			–		1010			1010		187			187					1505			2060			845			1105			1100
Д-25х2ШБК	30-135			2858		2858		–			–		1058			1058		578			578			320		1450			1350			1450			1350			1140
Д-25х2ШБКГМ	45-135			2858		2858		–			–		1058			1058		578			578			320		1450			1350			1450			1350			1140
	45-150			2858		2858		–			–		1058			1058		578			578			320		1450			1350			1450			1350			1140

*Размеры даны справочно
